RJ45 Keystone Jacktambém é chamado de módulos Keystone. Este artigo analisará as especificações técnicas do melhorRJ45 Keystone Jackusado emcabos de rede, vamos nos concentrar em 8 fatos obrigatórios sobre o melhor RJ45Keystone Jacke apresente suas funções, aplicações, classificações, composições, bronze de fósforo, pinos de ouro, materiais e como julgar a qualidade.

Provavelmente estamos familiarizados comConectores RJ45, como muitas pessoas que não estão no negócio de cabeamento podem facilmente fazer uma conexão de cabo de rede com umPlugue RJ45. No entanto, os macacos RJ45 Keystone podem ser menos familiares. De fato, os Keystone Jacks são uma parte crucial dos sistemas de rede, desempenhando um papel fundamental na obtenção de conexões de rede estáveis e eficientes. Um Jack RJ45 Keystone padrão se parece com o mostrado abaixo.

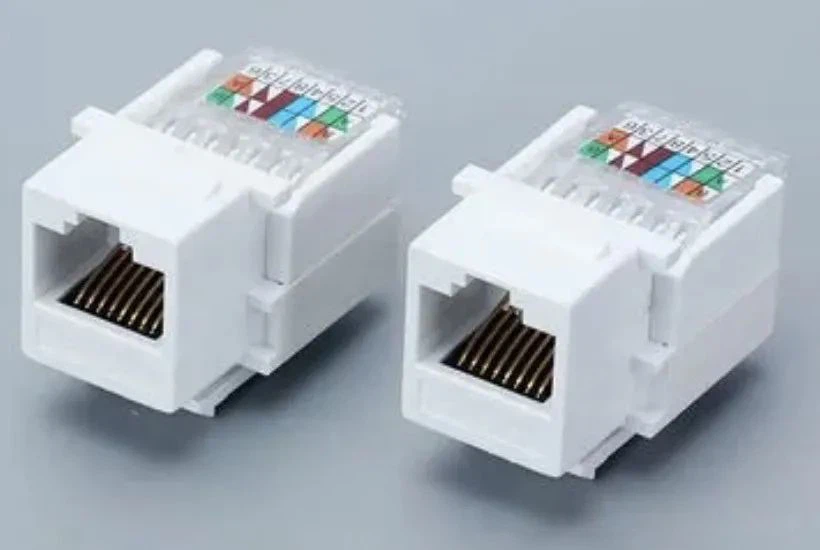

A standard RJ45 keystone jack

Você pode se sentir familiar e não familiarizado com os Jacks Keystone RJ45; Não é apenas a contraparte feminina doConector RJ45? Você pode pensar dessa maneira. Os conectores Keystone RJ45 são amplamente utilizados em redes. Por exemplo, você pode ter visto esse tipo de jack de Keystoneplaca faceem seu escritório. Também é usado em reformas domésticas.

Você também pode ver a redepainéis de remendoem muitas internet data centers, como o mostrado abaixo.

network patch panels in many internet data centers

Um Jack RJ45 Keystone é um componente de hardware usado para conectar esses dispositivos de rede de computadores. Normalmente, ele inclui uma ou mais interfaces de rede que permitem que computadores ou outros dispositivos se conectem a uma rede de área local (LAN) ou rede de área ampla (WAN). A principal função de um conector Keystone é fornecer conectividade de rede e transmissão de dados, permitindo que os dispositivos se comuniquem com outros dispositivos de rede e compartilhem recursos.

Os conectores Keystone são amplamente utilizados em várias redes Ethernet, incluindo Cat5,Cat5e, Cat6, eCabos CAT7. É uma interface padronizada que fornece transmissão de dados confiável e de alta velocidade, permitindo comunicação eficaz e troca de dados entre dispositivos de rede.

Nos primeiros dias das salas de servidores de rede, redepainéis de remendoeram mais comuns. O objetivo de um painel de patches de rede é organizar os cabos de rede externos que convergem na sala de servidores, que geralmente são desordenados. Se você deseja conectá -los a um interruptor em uma ordem lógica, é muito difícil. Ligando primeiro os cabos desordenados a um painel de patches e marcando -os, e depois conectando oPainel de patchPara o interruptor com cabos de patch, a ordem lógica pode ser esclarecida, tornando -o muito limpo e fácil de ajustar. Os painéis de patch estão equipados com cartões de marcação que indicam a sequência de arame. Anexamos os cabos pré-conectados à parte de trás doPainel de patche marque -os na frente, tornando -o muito científico e fácil de gerenciar ao se conectar aoSwitch Ethernet. Obviamente, muitas salas de servidores agora também usam rótulos de conexão externos nos cabos retornados, que é outro método de gerenciamento.

Patch panels are equipped with marking cards that indicate the wire sequence. We attach the pre-wired cables to the back of the patch panel and mark them on the front, making it very scientific and easy to manage

Os conectores Keystone RJ45 a que geralmente nos referimos são 8p8c rj 45- digite soquetes de Jack Keystone. Existem também outros tipos, como os usados em sistemas telefônicos e máquinas de fax, que diferem no número de núcleos de arame que eles podem suportar dentro do soquete e do conector. O conector RJ45 que costumamos usar também é conhecido como 8p8c. A estrutura interna de um conector ou soquete de 8p8c consiste em 8 posições (posição) e 8 pontos de contato (contato), que são os pontos de conexão de metal. Cada ponto de contato corresponde a um núcleo de fio do cabo de rede. Nossos cabos de rede de dados têm 8 núcleos, que correspondem perfeitamente. Essa estrutura 8P8C garante conexões de rede estáveis e transmissão de dados, permitindo suporte de rede de alta velocidade.

8P8C RJ45-type keystone jack sockets

Além dos 8p8C rj 45- conectores de tipo ou conectores de pedra -chave, existem muitos outros tipos. Rj 10 - Um conector retangular 4P4C simples para aparelhos telefônicos. RJ 11 - A 6P2C ou 6P4C Square Connector usado para conectar modems e linhas telefônicas. Rj 12 - do mesmo tamanho que RJ11, mas com 6p6c. Rj 14 - 6 p4c, com duas linhas, pode conectar dois telefones ou modems. Rj 21 - Um conector modular com até 50 pontos de contato, usado para conectar até 25 circuitos em grandes sistemas telefônicos.

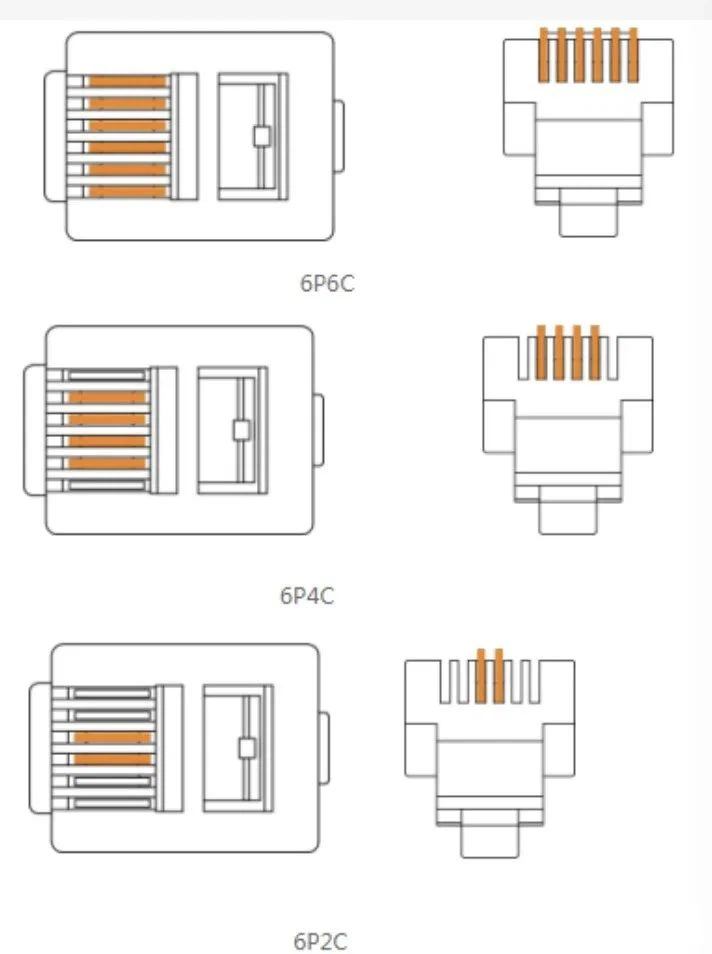

6P4C 6P6C and 6P2C Plugs and keystone jacks

Este artigo se concentrará no 8p8cRJ45 Keystone Jacke outros tipos de macacos Keystone não serão discutidos aqui.

4P4C and 4P2C Plugs and keystone jacks

Os conectores Keystone RJ45 também podem ser classificados com base no fato de terem recursos de blindagem, simplesmente divididos em tipos não cortados e protegidos. As tomadas de Keystone RJ45 não blindadas são do tipo mais comum, com uma estrutura simples e baixo custo, adequado para ambientes com baixos requisitos de blindagem eletromagnética, como configurações gerais de residência e escritório. As tomadas de pedra-chave RJ45 blindadas, por outro lado, possuem melhores recursos de proteção anti-interferência e de proteção eletromagnética, tornando-os amplamente utilizados em ambientes com altos requisitos para a qualidade da transmissão de sinais e segurança de dados, como finanças, assistência médica e aplicações militares.

Unshielded RJ45 keystone jacks are the most common type, with a simple structure and low cost, suitable for environments with low electromagnetic shielding requirements,

Os conectores Keystone não cortados são fáceis de identificar; Aqueles com uma concha externa de material para PC ambientalmente amigável são não cortados. Este também é o tipo mais comum de RJ45 Keystone Jack que vemos.

Keystone jacks with PC material outer shell are all unshielded keystone modules

O método de blindagem de Jacks Keystone RJ45 blindado é semelhante ao de blindadoPlugues RJ45; Uma camada de blindagem de metal é envolvida na periferia externa, reduzindo efetivamente o impacto da interferência externa na transmissão de sinal e melhorando a estabilidade e a precisão da transmissão de dados. As tomadas de Keystone RJ45 blindadas também podem impedir o vazamento de seus próprios sinais eletromagnéticos, protegendo a segurança dos dados do usuário. Embora o aparecimento de macacos Keystone RJ45 blindado não seja diferente do dos não -blindados, seu papel no uso prático é muito importante.

RJ45 keystone jacks is similar to that of shielded RJ45 plugs; has a metal shielding layer is wrapped around the outer periphery

Também existem macacos de pedra -chave rj45 blindados que são diretamente colocados emplacas face de rede.

shielded RJ45 keystone jacks that are directly placed on network faceplates

Além da classificação por estrutura interna e métodos de blindagem introduzidos no artigo anterior, os conectores RJ45 Keystone também podem ser classificados por métodos de fiação. Se olharmos para os conectores de Keystone, podemos ver que existemMódulos Keystoneque são livres de ferramentas e outros que exigem fiação no local.

there are keystone modules that are tool-free and others that require on-site wiring.

O último envolve o uso de uma ferramenta de crimpagem para inserir cada núcleo do cabo de rede no slot correspondente de acordo com a sequência de fiação TIA568A ou 568B e protege -o firmemente. Cada slot é conectado aos pontos de conexão de metal na frente do conector RJ45 Keystone. Essa integração permite que o soquete RJ45 Keystone Jack se conecte perfeitamente ao cabo de rede. Cada tira de metal no soquete é conectada a cada núcleo do cabo de rede.

The latter involves using a crimping tool to insert each core of the network cable into the corresponding slot according to the TIA568A or 568B wiring sequence and securing it firmly.

Os conectores Keystone sem ferramentas vêm com terminais de fiação embutidos, eliminando a necessidade de uma ferramenta de crimpagem. Os oito núcleos do cabo de rede podem ser colocados diretamente em cada slot e protegidos pressionando.

Tool-free keystone jacks come with built-in wiring terminals, eliminating the need for a crimping tool. The eight cores of the network cable can be directly placed into each slot and secured by pressing.

As tomadas Keystone RJ45 sem ferramentas são mais comumente usadas no cabeamento de rede atual devido às suas vantagens: melhor flexibilidade, instalação mais fácil e maior escalabilidade e flexibilidade devido ao seu design plug-and-play. No entanto, muitos instaladores ainda preferem os conectores Keystone com fio para sua transmissão estável de sinal, pois os pontos de contato são mais estáveis. No entanto, a instalação do módulo com fio é mais complexa e requer habilidades profissionais.

568B and 568A wiring method of the toolless keystone jacks

Ao introduzir cabos de rede, mencionamos que eles podem ser classificados comoCat5e, Cat6, CAT7, CAT8, etc., com base na frequência operacional e no desempenho da transmissão.

network cables can be classified as CAT5E, CAT6, CAT7, CAT8, etc., based on their operating frequency and transmission performance.

Quanto maior a taxa de transmissão, mais espessos os núcleos de arame para garantir que eles possam transportar mais sinais de rede, o que exige que os conectores correspondentes sejam diferenciados. Os plugues RJ45 são diferenciados, assim como os cargos Keystone.

The higher the transmission rate, the thicker the wire cores to ensure they can carry more network signals, which requires corresponding connectors to be differentiated.

A maioria dos macacos Keystone RJ45 é rotulada em suas moradias, como o CAT5E para a categoria 5E e o CAT6 para o CAT 6.

Most RJ45 keystone jacks are labeled on their housing, such as CAT5e for Category 5e, and CAT6 for Cat 6.

A diferença entre Cat5E e Cat6 está no artesanato e espessura das tiras de metal internas. EmCAT7eJacks Cat8, o revestimento de ouro é adicionado às tiras de metal para melhorar a condutividade do sinal. Isso corresponde aos conectores RJ45, onde os conectores CAT7 e CAT8 de alta velocidade também requerem revestimento de ouro e camadas de blindagem adicionais.

In CAT7 and CAT8 jacks, gold plating is added to the metal strips to enhance signal conductivity.

O Jack RJ45 Keystone possui 8- Pontos de contato de pino dentro do plugue frontal, correspondendo aos oito fios doCabo de par torcido; Na parte traseira, existem quatro colunas de fiação de cada lado, com um alojamento de policarbonato e clipes de metal embutidos nas colunas de fiação conectadas aos pontos de contato. Códigos de cores claros de fiação universal são marcados em ambos os lados doMódulo Keystone, em duas linhas. A linha A representa o modo de fiação T586A e a linha B representa o modo de fiação T586B. Este é o módulo de informação RJ45 mais comum que requer uma ferramenta de crimpagem.

RJ45 keystone jack has 8-pin contact points inside the front plug, corresponding to the eight wires of the twisted pair cable; on the back, there are four wiring columns on each side

O núcleo do conector Keystone RJ45 é o plugue modular. Condutores banhados a ouro ou orifícios de soquete mantêm uma conexão elétrica estável e confiável com os contatos modulares do plugue. O atrito entre os contatos e o soquete fortalece ainda mais o contato elétrico à medida que o plugue é inserido. O design do soquete incorpora um mecanismo de travamento geral, garantindo a força máxima de extração quando um plugue modular (como um plugue RJ45) é inserido. Os blocos de fiação no jack RJ45 conectam opar torcidoatravés de slots e clipes de travamento podem proteger oRJ45 Jack em dispositivos de saída de informações como.RJ45 placas face.

The wiring blocks on the RJ45 jack connect the twisted pair through slots, and locking clips can secure the RJ45 jack in information outlet devices

Comum sem blindagemJacks RJ45têm 2 cm de altura, 2 cm de largura e 3 cm de espessura, feitos por moldagem por injeção, com um alojamento resistente a alta pressão, retardador de chama e UL avaliado 94V -0. Eles podem ser facilmente encaixados em qualquer placa facial modular da série M, suporte ou caixa de montagem na superfície e podem ser instalados a 90 graus (vertical) ou 45 graus em placas de face padrão. O design especial do processo fornece pelo menos 750 inserções repetidas, e o módulo Keystone usa rótulos universais de fiação T568A e T568B. Ele também vem com uma tampa branca de inserção de cabo plano. Esse tipo de módulo Keystone normalmente requer uma ferramenta de crimpagem. Este módulo Keystone não blindado é o mais amplamente utilizado em sistemas de fiação integrada doméstica, mantendo uma aparência consistente de Cat3/RJ12, CAT5,Cat5e, paraCat6 Jacks.

Quando introduzimos os pinos de contato de metal doConector RJ45, mencionamos o bronze de fósforo ou bronze. No entanto, os materiais promocionais de muitos fabricantes afirmam que os pinos de metal nos conectores RJ45 ou nas tomadas de pedra-chave são feitas de cobre puro ou cobre sem oxigênio. Esta é uma reivindicação enganosa, muitas vezes feita para aumentar o valor percebido do produto. Ambos os pinos nos conectores RJ45 e os pinos de metal nos conectores Keystone RJ45 requerem requisitos de alta dureza. No entanto, os pinos de cobre de cobre ou oxigênio 100% puro são muito macios e não podem perfurar o isolamento plástico dos núcleos dos cabos. Além disso, ao conectar os pinos de metal de um conector Keystone, é necessária alta dureza. Portanto, a maioria dos pinos do conector RJ45 é feita de bronze ou bronze de fósforo, mas nos macacos Keystone RJ45, o bronze de fósforo é predominantemente usado.

in RJ45 keystone jacks, phosphor bronze and gold plated pins are predominantly used

O bronze de fósforo oferece excelente usinabilidade, resistência à corrosão e alta dureza, resistência ao desgaste e durabilidade, tornando -o amplamente utilizado em aplicações mecânicas, elétricas e aeroespaciais. O bronze, por outro lado, possui excelente condutividade elétrica e térmica, juntamente com alta plasticidade e tenacidade, tornando -a comumente usada em fundição, componentes elétricos e peças de metal. Em Jecas de Keystone, os oito pinos da frente são feitos de bronze porque precisam apenas fazer contato, garantindo uma melhor condutividade. Os pinos de metal nos conectores RJ45 precisam de menos dureza em comparação com os pinos de metal nos terminais de fiação dos conectores Keystone RJ45. É por isso que o bronze de fósforo é amplamente utilizado nos terminais de fiação dos conectores Keystone.

phosphor bronze is widely used in the wiring terminals of keystone jacks because metal pins in the keystone jacks wiring terminals need more hardness

O bronze de fósforo é uma liga contendo zinco, cobre, estanho e fósforo, com teor de fósforo normalmente atingindo 5% ou mais. O bronze, por outro lado, é uma liga baseada em cobre normalmente composta de cobre, estanho, chumbo, zinco e níquel. O bronze de fósforo tem um maior teor de fósforo, enquanto o bronze possui uma gama mais ampla de componentes e proporções mais sutis. O bronze de fósforo, que é uma liga de cobre, estanho e fósforo, é difícil e é frequentemente usado para fazer molas. É usado para desoxidar puro cobre e bronze (Cu-sn) com fósforo residual e para melhorar as propriedades mecânicas, como resistência, elasticidade, resistência ao desgaste e resistência à corrosão, adicionando 1% de fósforo. É usado principalmente para peças resistentes ao desgaste e componentes elásticos. As aplicações incluem conectores de computador, conectores de telefonia móvel, conectores da indústria de alta tecnologia, molas eletrônicas e elétricas, interruptores, slots, botões, conectores elétricos, molduras de chumbo, placas de vibração e terminais.

Phosphor bronze, which is an alloy of copper, tin, and phosphorus, is hard and is often used to make springs

Devido à sua alta dureza, resistência ao desgaste e resistência à corrosão, o bronze de fósforo é frequentemente usado em máquinas automatizadas, rolamentos de motores de aeronaves, automóveis, veículos ferroviários, trens de alta velocidade e embalagem de produtos agrícolas de exportação. O bronze é comumente usado em impressão, produtos de saúde de infravermelho distante, equipamentos de fitness, grades de varanda, acessórios de cosméticos, equipamentos de áudio e decorações arquitetônicas antigas. O bronze de fósforo tem uma cor mais clara que o bronze comum, aparecendo vermelho claro ou rosa, às vezes com uma leve tonalidade avermelhada, enquanto o bronze comum é mais amarelado.

Phosphor bronze has a lighter color than ordinary bronze, appearing light red or pink, sometimes with a slight reddish tint

O núcleo do conector Keystone RJ45 são os componentes de conexão de metal, incluindo os pinos de metal do terminal de fiação e os oito pinos da frente. As tomadas Keystone RJ45 de alta qualidade apresentam pinos banhados a ouro. O revestimento de ouro aqui serve ao mesmo objetivo que nos pinos do conector RJ45. A camada de ouro garante uma conexão de sinal de baixa tensão estável e confiável entre o fio ou orifício do soquete e os pinos de mola do plugue modular. O contato elétrico é aprimorado ainda mais pelo atrito entre os pinos da mola de metal e o orifício do soquete à medida que o plugue é inserido. O design do soquete do Jack RJ45 Keystone incorpora um mecanismo abrangente de bloqueio, garantindo a força máxima de extração na interface entre o plugue e o soquete quando um plugue RJ45 é inserido.

The thickness of the gold layer in RJ45 connectors and keystone jacks can vary, ranging from 1 micron to 50 microns.

A espessura da camada de ouro nos conectores RJ45 e nos macacos Keystone pode variar, variando de 1 mícron a 50 mícrons. Essas espessuras da camada de ouro fornecem desempenho e durabilidade diferentes para várias aplicações. A escolha da espessura da camada de ouro é baseada em seu impacto na resistência, condutividade e vida útil do desgaste do conector. O revestimento de ouro aumenta significativamente a durabilidade e a condutividade dos conectores, um processo comum nos componentes eletrônicos. Enquanto uma camada de ouro mais espessa é preferível, uma camada muito fina pode se desgastar facilmente durante o uso, e as camadas mais espessas também têm custos mais altos, necessitando de um equilíbrio entre os dois.

Gold plating significantly enhances the durability and conductivity of connectors While a thicker gold layer is preferable

Um Jack RJ45 Keystone de alta qualidade apresenta um design compacto, aumentando a densidade da porta do soquete. O alojamento é feito de material plástico resistente ao impacto do ABS, com uma cobertura de poeira para evitar a entrada de poeira e umidade. Os módulos de Keystone de alta qualidade também usam pinos de mola banhados a ouro para estender a vida útil do módulo Keystone e melhorar a eficiência da transmissão.

A high-quality RJ45 keystone jack features a compact design, increasing the port density of the socket

A maioria das descrições de produtos para as tomadas RJ45 Keystone destaca o uso da moldagem por injeção de ABS para o alojamento.

Injection molding involves injecting molten material, typically plastic or metal, into a mold under high pressure. The mold is precisely made to the desired shape and size.

A moldagem por injeção envolve injeção de material fundido, tipicamente plástico ou metal, em um molde sob alta pressão. O molde é feito com precisão na forma e tamanho desejados. O material é derretido em um barril aquecido e depois forçado a entrar na cavidade do molde. O mecanismo de parafuso no barril facilita esse processo, suavizando o material e garantindo a injeção uniforme no molde. Os produtos moldados por injeção oferecem alta precisão, permitindo a produção de peças com tolerâncias extremamente apertadas e dimensões consistentes. Esse processo permite que os fabricantes criem geometrias e formas complexas com alta precisão, garantindo que cada parte atenda especificações precisas.

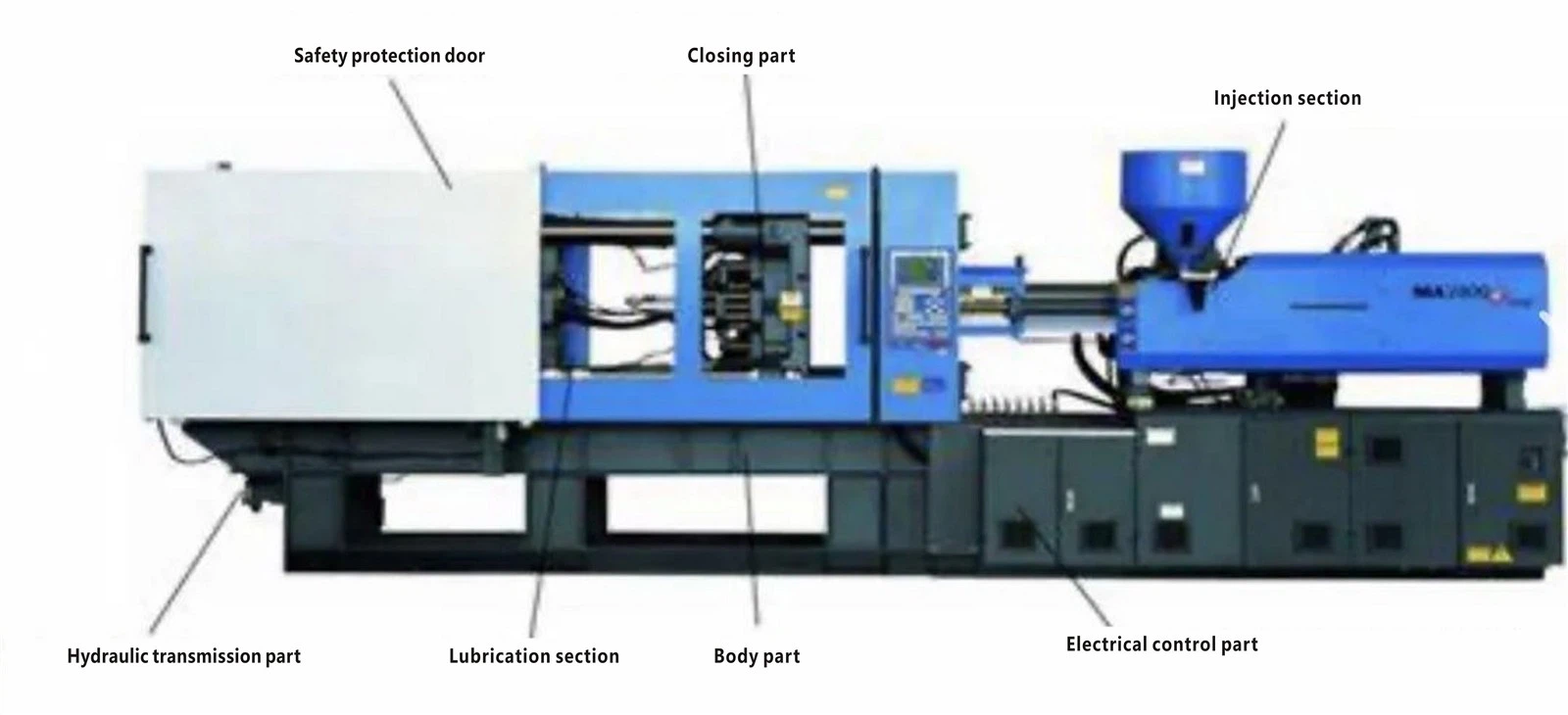

The structure of the injection machine ensure Injection-molded products offer high precision, enabling the production of parts with extremely tight tolerances and consistent dimensions.

A moldagem por injeção pode produzir peças com detalhes e recursos complexos, incluindo paredes finas, padrões intrincados, reduções, threads e outros detalhes desafiadores que podem ser difíceis ou impossíveis de alcançar com os métodos alternativos de fabricação. As peças moldadas por injeção são conhecidas por sua durabilidade e força, garantindo a distribuição de materiais uniforme e a excelente integridade estrutural, resistência ao desgaste, resistência ao impacto e resistência ambiental. Embora o custo inicial de ferramentas para moldes de injeção possa ser alto, ele se torna altamente econômico para a produção em larga escala. Uma vez que o molde é feito, o custo de fabricação por unidade diminui significativamente, tornando a moldura da injeção uma escolha econômica para produzir peças idênticas ou semelhantes a granel.

7.1 Material ABS

O ABS, que significa acrilonitrila butadieno estireno, é um plástico versátil de engenharia termoplástica. Parece opaco e cor de marfim, com produtos que podem ser fabricados em várias cores e alto brilho. O ABS tem uma densidade relativa de cerca de 1,05 e uma baixa taxa de absorção de água. Ele exibe boa adesão a outros materiais, facilitando a impressão, o revestimento ou a placa em sua superfície. Com um índice de oxigênio de 18%-20%, o ABS é um polímero inflamável que produz uma chama amarela, fumaça preta e um cheiro distinto de canela ao ardente.

ABS plastic appears opaque and ivory-colored, with products that can be made in various colors and high gloss

O ABS possui excelentes propriedades mecânicas, com força de impacto muito boa que permite o uso em temperaturas extremamente baixas. Possui boa resistência ao desgaste, estabilidade dimensional e resistência ao óleo, adequados para rolamentos que operam sob cargas e velocidades médias. O ABS exibe melhor resistência de fluência que o PSF e PC, mas pior que o PA e o POM. Suas forças de flexão e compressão estão entre as mais baixas para plásticos. O desempenho do ABS é significativamente afetado pela temperatura. Sua faixa de temperatura de deflexão do calor é 93-118, que pode ser aumentada em cerca de 10 graus após o recozimento. O ABS permanece um pouco flexível em -40 grau e é utilizável dentro de uma faixa de temperatura de -40 grau a 100 graus. O ABS oferece um bom isolamento elétrico que não é afetado pela temperatura, umidade ou frequência, tornando -o adequado para a maioria dos ambientes. O ABS não é afetado por água, sais inorgânicos, álcalis e muitos ácidos, mas dissolve -se em cetonas, aldeídos e hidrocarbonetos clorados. É propenso a estressar rachaduras quando atacado por ácido acético glacial (vinagre de gelo) ou óleos vegetais. O ABS tem baixa resistência ao clima, com sua força de impacto reduzida pela metade após seis meses de exposição à luz UV ao ar livre.

Conforme descrito acima, o uso de ABS para Jacks Keystone RJ45 resultaria em falta de resistência ao fogo. Para superar as deficiências do ABS, o policarbonato (PC) é frequentemente misturado com ABS para criar uma liga PC/ABS. Essa liga combina as excelentes propriedades de ambos os materiais, aumentando a resistência ao calor do ABS e a resistência à tração, reduzindo a viscosidade do derretimento do PC, o estresse interno e a melhoria do processamento, a resistência ao impacto de baixa temperatura e a resistência química.

PC/ABS alloy combines the excellent properties of both materials, enhancing ABS's heat resistance and tensile strength while reducing PC's melt viscosity, internal stress, and improving processing, low-temperature impact resistance, and chemical resistance.

A principal desvantagem do PC/ABS é o seu peso e a condutividade térmica menos do que ideal. A temperatura de moldagem para PC/ABS varia entre a das duas matérias -primas, 240-265, com temperaturas muito altas, causando decomposição de ABS e muito baixo, resultando em um fluxo de PC ruim.

PC/ABS composite materials approach the performance of low-smoke, Zeo-halogen (LSZH)materials, serving as a substitute with high temperature, fire, and impact resistance

Materiais compostos PC/ABS Aproxima-se do desempenho de zeo-halogênio de baixa foda (zeo-halogênio (LSZH) Materiais, servindo como substituto com alta temperatura, incêndio e resistência ao impacto, cada vez mais usada em várias aplicações. Portanto, muitos macacos Keystone RJ45 de alta qualidade recomendam o PC/ABS como material de alojamento.

8. Como julgar a qualidade dos Jacks Keystone RJ45

8.1 JulgandoA qualidade dos macacos Keystone RJ45 por aparência

De acordo com o padrão do setor YD926.3, o termo "módulo de chave de informação" é definido como "saída de informações" e é categorizado em "Conexão de hardware" no sistema de cabeamento. De acordo com o padrão ANSI/TIA -568, ele se enquadra em "Hardware de conexão" como "rj45 jack". Dependendo de diferentes padrões e especificações, também pode ser referido como "módulo Keystone de computador", "Keystone Jack" etc. Por simplicidade, geralmente chamamos de "RJ45 Keystone Jack". Com o desenvolvimento contínuo das informações da rede, a demanda por cartas de Keystone aumentou. No entanto, à medida que a demanda cresce, a qualidade dos produtos se tornou mais desigual, com produtos de alta qualidade e inferiores no mercado. Como os conectores Keystone são produtos industriais, embora existam métodos para distinguir a qualidade, muitas vezes é difícil para usuários comuns ou pessoal de compras sem instrumentos profissionais para realmente julgar a qualidade dos conectores Keystone. Hoje, compartilharemos alguns métodos para julgar a qualidade de um módulo examinando sua aparência, estrutura e desempenho. Vamos começar com a aparência geral. Os módulos de informação comumente usados incluem CAT 5E, CAT 6 e CAT 6A, que geralmente possuem marcas de molde, como mostrado na figura abaixo.

Commonly used information modules include Cat 5e, Cat 6, and Cat 6A, which usually have mold marks

Os conectores Keystone RJ45 podem ser não cortados ou blindados. Jacks Keystone não montados: os módulos de alta qualidade geralmente usam material de policarbonato (material de engenharia do PC), que tem um desempenho melhor em durabilidade no uso repetido e na elasticidade dos clipes de instalação. Alguns produtos usam o material de ABS de engenharia comum, que é ligeiramente inferior em qualidade. É importante prestar atenção aos módulos feitos de plástico reciclado, pois são ruins em durabilidade no uso repetido e os clipes são extremamente propensos a quebrar, tornando-os módulos de baixa qualidade. Ao distinguir, você pode testar a elasticidade dos clipes do módulo manualmente. Se a elasticidade é ruim e os clipes são propensos a quebrar, é um produto ruim. Além disso, verifique a aparência para obter uma boa obra. Se a superfície não for lisa, as linhas de mofo são óbvias, as bordas não são arredondadas e há returrs, indica baixa qualidade de molde de injeção, processo de produção e material.

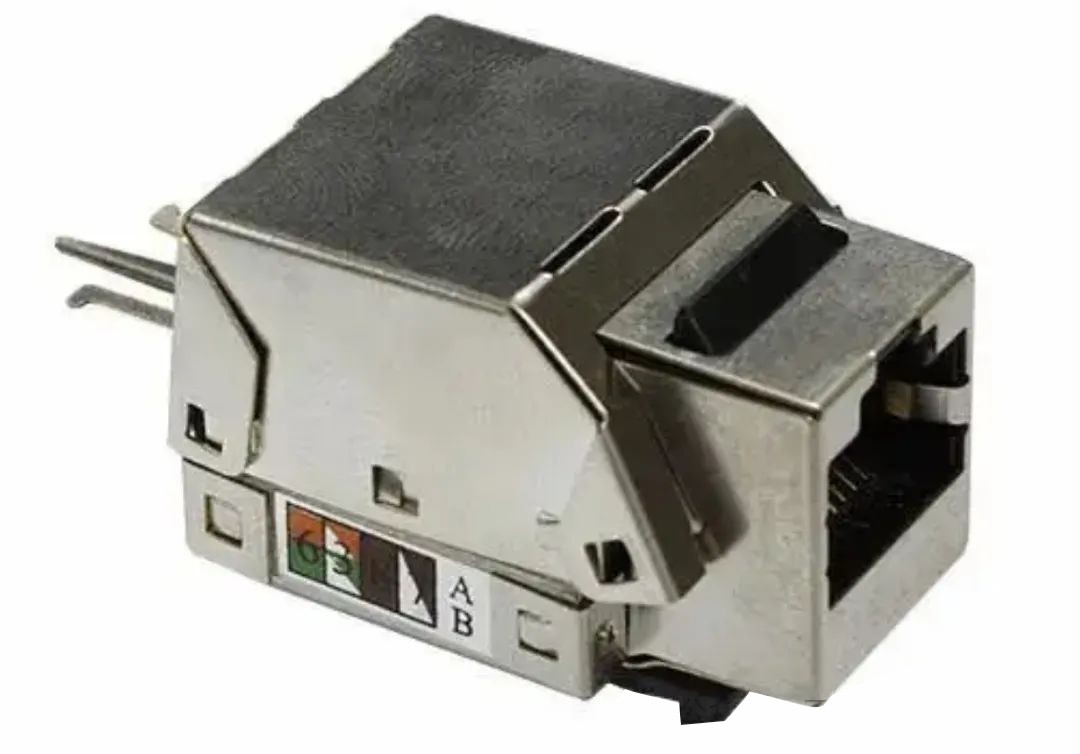

Shielded keystone jacks: The external structural components are usually made of two materials: tin-plated copper sheets or zinc alloy die-cast and then electroplated.

Jacks Keystone RJ45 blindados: Os componentes estruturais externos geralmente são feitos de dois materiais: folhas de cobre banhadas por estanho ou matading de liga de zinco e depois eletroplatadas.

Em termos de desempenho completo de blindagem, confiabilidade estrutural e vida útil, os módulos esclarecidos com liga de zinco e escudos eletroplatados são superiores aos módulos protegidos de conchas de cobre banhados a estanho. Os módulos blindados de grau superior, como Cat6a, Cat7 e Cat8, não usam mais a blindagem de cobre com estanho porque não pode fornecer blindagem completa. Atualmente, ainda existem módulos de informação blindados de cobre em estanho no mercado. Ao encontrar esses produtos, deve -se distinguir cuidadosamente, pois esses módulos geralmente são de menor qualidade. Além desses dois tipos, deve -se prestar atenção especial aos módulos blindados com aço inoxidável como a concha de blindagem, pois esses módulos têm qualidade particularmente baixa. Para módulos de informação blindada com conchas de liga de zinco, também deve ser dada atenção à qualidade do molde de fundição, processo de produção, matéria-prima de liga de zinco e processo de eletroplicação. Selecione produtos com alta qualidade superficial, acabamentos suaves e até eletroplicação. Caso contrário, é provável que a qualidade seja abaixo.

For zinc alloy shells keystone jacks, attention should also be paid to the quality of the die-casting mold, production process, zinc alloy raw material, and electroplating process. Select products with high surface quality, smooth finishes, and even electroplating

8.2 Julgando a qualidade das tomadas Keystone RJ45 pela estrutura do produto

Primeiro, vejamos os pinos de ouro 8- pinos dentro do soquete do módulo de informação, que são cruciais para o desempenho da transmissão. A. Inspecione visualmente se os pinos de ouro são suaves e livres de rebarbas. A superfície dos pinos de ouro nos módulos de informação é eletroplatada com níquel e depois ouro, com a área de contato de metal sendo banhada a ouro. Muitos módulos de pedra-chave de ponta são eletroplatados com 50U "ouro. Se a qualidade da eletroplicação for ruim, com espessura insuficiente da base de níquel, revestimento de ouro inadequado ou até revestimento de cobre em vez de ouro, essas pinos de ouro não podem passar os testes de plug-pull e os testes de spray de salgados. Os pinos de ouro. À medida que as redes evoluíram, o design dos pinos de ouro também viu melhorias contínuas.

0504

Estrutura totalmente paralela e reta: o ponto de atrito durante a inserção e o ponto de contato após a fixação são o mesmo ponto, o que afeta o desempenho do POE. Além disso, a estrutura totalmente paralela e reta dos pinos de ouro não se separa ou cambaleia, causando interferência mútua durante a transmissão do sinal e comprometendo a estabilidade do link. Estrutura escalonada em forma de três camadas S: o ponto de atrito durante a inserção e o ponto de contato após a fixação não são o mesmo ponto, que atende aos requisitos de desempenho do POE. Além disso, a estrutura escalonada em forma de três camadas S reduz efetivamente a interferência entre os pares de fios durante a transmissão, melhorando a estabilidade do link. Em segundo lugar, examine o condutor de 8 pinos de terminação de arame na parte traseira do módulo de informação, que afeta diretamente a qualidade da terminação do cabo do módulo. Os módulos de alta qualidade normalmente usam 45- estruturas terminais angulares para crimpagem, enquanto alguns módulos de extremidade inferior continuam a usar os terminais de crimpagem de 90-. Conforme mostrado na figura: 90- crimpagem de grau: baixa durabilidade no uso repetido e, se o cabo frisado for muito grosso, poderá quebrar o cabo. Se o cabo estiver muito fino, pode parecer frisado, mas não perfurar o fio do núcleo, levando a um contato ruim. 45- crimpagem de grau: boa durabilidade no uso repetido e, independentemente do medidor de cabos, garante que o cabo não esteja quebrado e garante a condutividade.

8PIN wire-terminating conductor at the rear of the information module directly affects the cable termination quality of the module. High-quality modules typically use 45-degree angled terminal structures for crimping, whereas some lower-end modules continue to use 90-degree crimping terminals.

8.3 Julgando a qualidade das tomadas Keystone RJ45 pelo desempenho da transmissão

Para um produto industrial tão profissional como um Keystone Jacks, ele precisa passar por vários testes usando equipamentos muito especializados, que geralmente não estão disponíveis para usuários comuns e pessoal de compras. Aqui está um método para avaliar o desempenho da transmissão dos conectores Keystone. Todos sabemos que, antes de selecionar um sistema de cabeamento, há um teste de desempenho de link permanente. Primeiro, determine um cabo de rede qualificado e execute um link curto de 10- e um link padrão de 90- metro de acordo com o modelo de link permanente. Em seguida, use instrumentos de teste de engenharia Fluke para testar. Se os resultados do teste forem todos qualificados, indica que o conector Keystone está qualificado. Além disso, um bom módulo pode compensar o link inteiro.

Permanent link performance test:First, determine a qualified network cable and perform a 10-meter short link and a 90-meter standard link according to the permanent link model. Then use Fluke engineering test instruments to test. If the test results are all qualified, it indicates that the keystone jack is qualified.
