Melhores painéis de patch: guia de gerenciamento de cabo de rede eficaz



1. No 1^StParte, introduziremos painéis de patch e racks de gerenciamento de cabos em sistemas de rede.



1.1 O que é um painel de patch e sua função

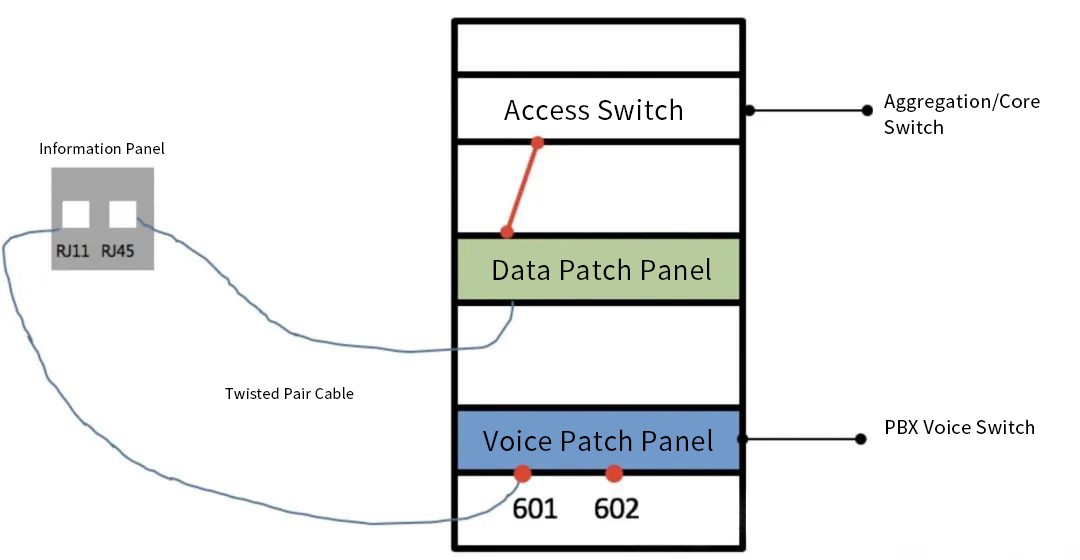

A Painel de patches de redeé um dispositivo modular centralizado usado para gerenciar pontos de conexão de rede em umCentro de dados. Ele é usado principalmente para conectar dois subsistemas diferentes ou conectar o equipamento da sala de servidores a pontos de conexão de rede externos, e gerencia centralmente, aloca e ajusta os cabos desses sistemas. Redepainéis de remendogeralmente são compostos de conectores emparelhados e usamcabos de remendo para conexões cruzadas, fazendoGerenciamento de cabose manutenção mais fácil.

Uma redePainel de patché um dispositivo físico em um sistema de rede de computadores usado para gerenciamento e instalação centralizados de várioscabos de redeeConectores RJ45.

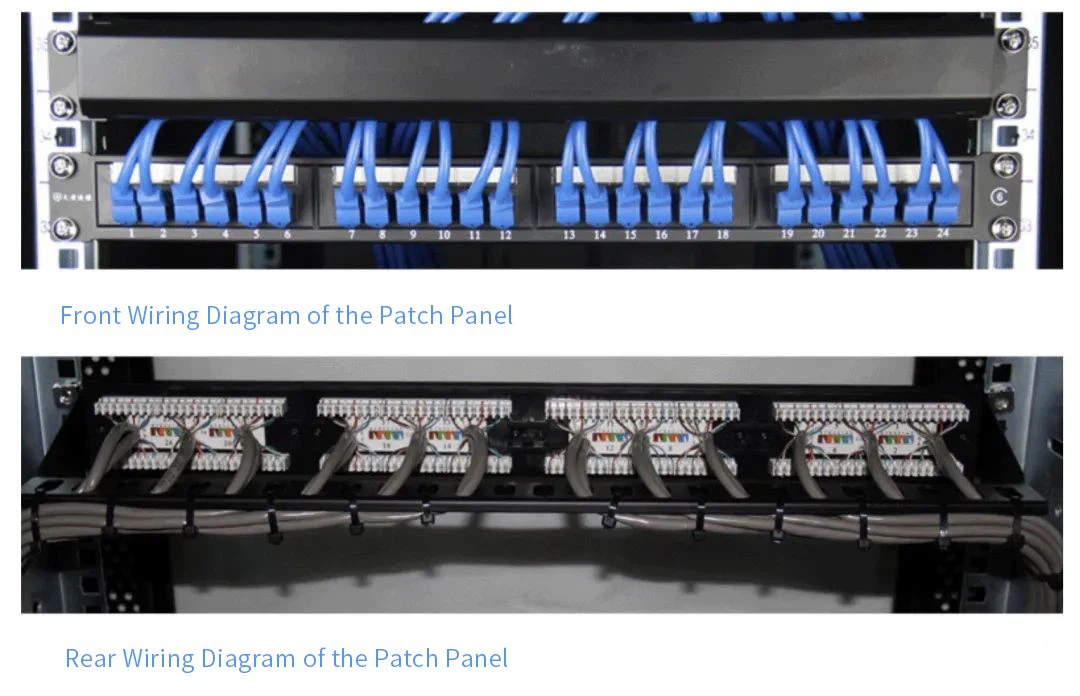

Como visto na imagem acima, uma redePainel de patché um dispositivo que consolidaJacks Keystonejuntos e os monta em umrack de rede. Em um sistema de rede, as funções de um painel de patches de rede incluem o seguinte:



1.1.1 Gerenciamento e manutenção:

Uma redePainel de patchpode instalar e gerenciar centralmente vários dispositivos e cabos de rede, tornando o cabeamento de rede mais padronizado e ordenado, facilitando o gerenciamento e a manutenção e reduzindo o tempo de solução de problemas.



1.1.2 Fornecendo pontos de acesso convenientes:

Um painel de patches de rede oferece interfaces e pontos de acesso padronizados, permitindo que os dispositivos e cabos de rede sejam facilmente conectados e substituídos, reduzindo os problemas de conexão entre os dispositivos.



1.1.3 Reduzindo a interferência do sinal:

Um painel de patches de rede organizará e instalará razoavelmente várioscabos de rede, evitando problemas como cabos excessivamente longos e interferência cruzada, melhorando assim a estabilidade e a confiabilidade da transmissão de sinal.



1.1.4 Aprimorando a segurança:

Um painel de patches de rede pode fornecer proteção de segurança física, impedindo o acesso e danos não autorizados e também facilitando o pessoal de monitoramento e manutenção para gerenciamento.



1.1.5 Expansão de suporte:

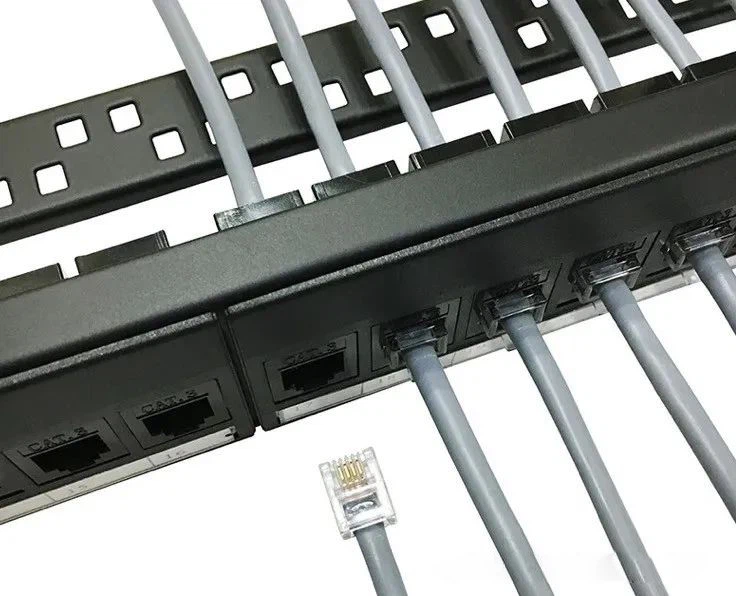

Os painéis de patch de rede normalmente têm escalabilidade, permitindo a adição ou substituição de mais dispositivos e cabos conforme necessário para atender aos requisitos de expansão da rede.
Em resumo, os painéis de patches de rede desempenham um papel crucial nos sistemas de rede de computadores, centralizando o gerenciamento, fornecendo pontos de acesso, reduzindo a interferência do sinal, aprimorando a segurança e apoiando a expansão.

1.2 que indicadores de painéis de patch de rede valem a pena prestar atenção

Além dos materiais e pinos de metal da rede oumódulos telefônicosAo selecionar um painel de patches de rede, você pode ver muitas classificações e várias introduções chamativas de recursos. No entanto, os principais pontos podem ser resumidos da seguinte forma.

1.2.1 Tipos diferentes:

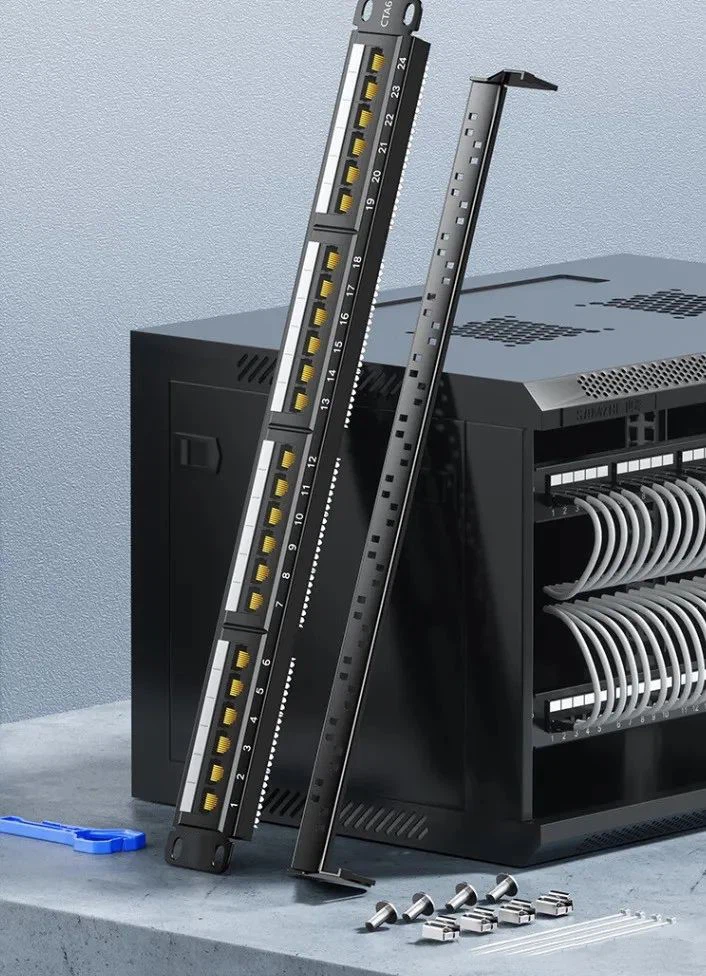

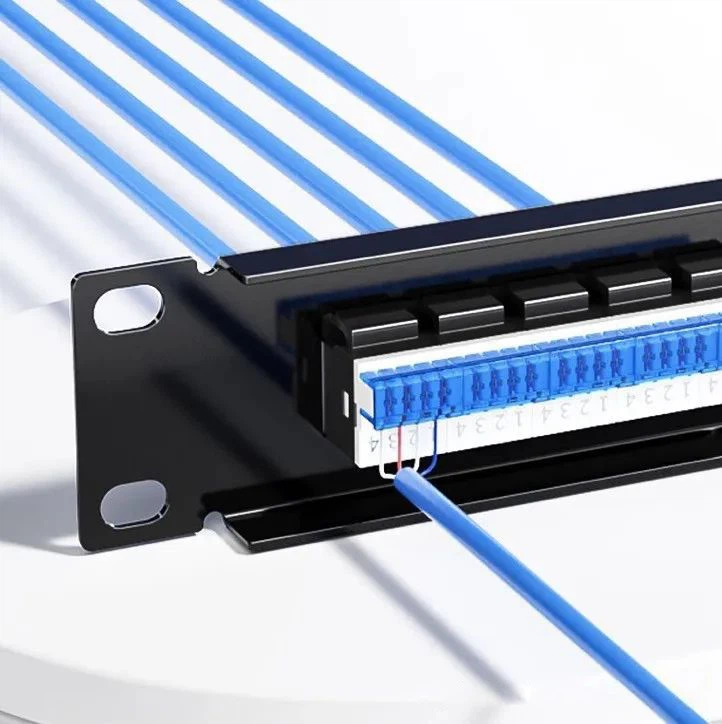

Os painéis de patch de rede são divididos principalmente em CA 5E e CAT6.Painéis de remendo de gato 5esão adequados para aplicativos gerais de escritório e rede, enquantoGato 6 painéis de remendosão usados ​​em cenários que exigem maior largura de banda e velocidade. Além dos adequados para redes, se você também precisar de um sistema de voz por telefone puramente, poderá configurar um painel de patches de rede de voz. O tipo apropriado pode ser selecionado com base em necessidades específicas em redes reais.

1.2.2 Especificações e distinções de quantidade da porta:

Os painéis de patch de rede comuns possuem 24- porta e 48- tipos de porta. A quantidade da porta apropriada deve ser escolhida com base no número de pontos de rede e no cabeamento necessários para evitar resíduos ou escassez de recursos. Se um telefonePainel de patch de vozé selecionado, os painéis de patches telefônicos comuns possuem porta 25-, 50- porta e 100- opções de porta. No entanto, com a crescente adoção de telefones IP em ambientes de escritório, a configuração dos painéis de patches de voz tornou -se relativamente menos comum.

1.2.3 Outros recursos:

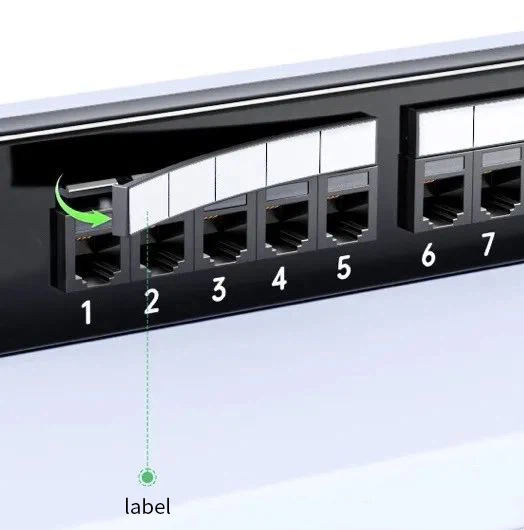

Alguns painéis de patch de alta qualidade vêm comRacks de gerenciamento de cabose funções de rotulagem, permitindo que os números de linha e interfaces correspondentes sejam impressos neles. Isso torna o gerenciamento do sistema de cabeamento na sala de servidores muito conveniente eGerenciamento de cabose a manutenção se torna mais fácil. A escolha de painéis de patch com esses recursos pode melhorar a eficiência do trabalho e a conveniência da manutenção.

1.3. Como distinguir entre painéis de patch, racks de gerenciamento de cabos e cordões de remendo racks

Nesta edição, mencionamos a introdução de racks de gerenciamento de cabos e painéis de patch. Os que não estão familiarizados com os sistemas de cabeamento podem não saber a diferença entre os dois. Um painel de patches é usado em um sistema de cabeamento estruturado, como mencionado acima, um painel de patches 1RU padrão com módulos de informação de rede embutidos. Os engenheiros de cabeamento podem usar uma ferramenta de crimpagem para prender os cabos de rede noKeystone JackTerminais do painel de patch de acordo com as cores nos terminais de conexão de deslocamento de isolamento (IDC). Um rack de gerenciamento de cabos, por outro lado, é usado apenas para organizar cabos para tornar o cabeamento mais esteticamente agradável e não vem comJacks Keystone.

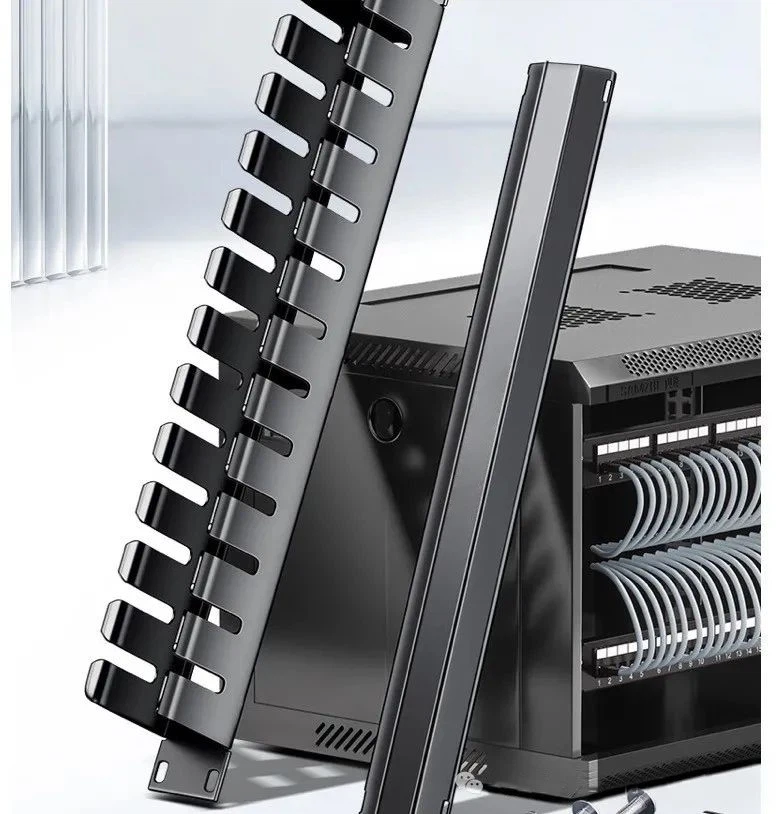

Um rack de gerenciamento de cabos é um rack completo com orifícios de gerenciamento de cabos que permitem que os cabos sejam organizados conforme necessário. Os racks de gerenciamento de cabos são adequados para roteamento de cabos e arranjo de dispositivos em salas de servidores, tornando o gerenciamento de cabos para equipamentos montados em rack mais convenientes. Eles são frequentemente usados ​​em conjunto com painéis de patch para gerenciar vários cabos de patch usados ​​para conexões cruzadas do painel frontal de painéis de patch.

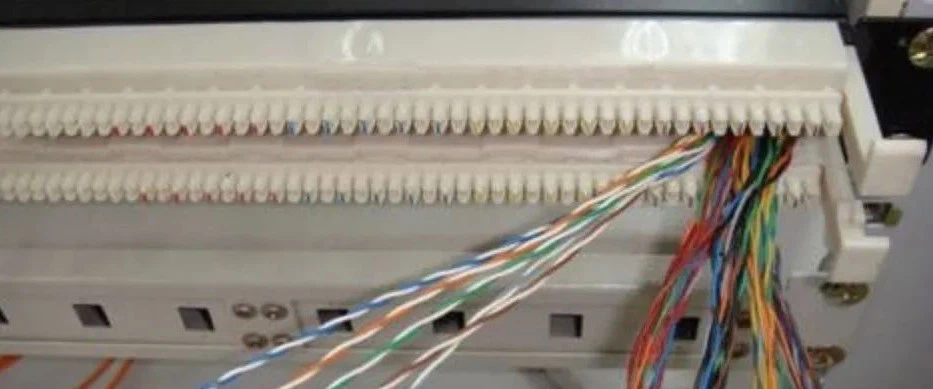

Outro termo que geralmente é confuso é um rack de cordão PATC. Um rack de cordão de patch e um painel de patch podem parecer semelhantes, mas são diferentes. Um rack de cordão de remendo consiste em componentes de plástico modulares-retardadores de chamas com várias barras em forma de dente para pares de arames de terminação, completando o término dos cabos de backbone de voz e cabos horizontais de voz. As especificações comuns incluem 100 pares, 200 pares, 400 pares, etc.

Os racks de cordões de patch são usados ​​principalmente em salas de servidores com telefones controlados pelo programa. Depois que as linhas telefônicas estão conectadas ao comutador controlado pelo programa, as linhas que saem da chave são para números de extensão. Essas linhas são todas protegidas no rack do cordão de patch e as linhas são roteadas do rack de cordão de patch para os números de extensão. Você pode rotular os números no painel patch. Se um determinado telefone tiver um problema, ao solucionar problemas, você poderá verificar o número no painel do patch e seguir a linha para encontrar a problemática. É muito fácil. Sem um rack de cordão, seria uma bagunça total com cabos em todo o lugar.



2. Na 2ª parte, continuamos a introduzir os indicadores técnicos de painéis de patch e gerentes de cabo em sistemas de rede que valem a pena prestar atenção.



2.1 Proteção de surto e proteção de ESD

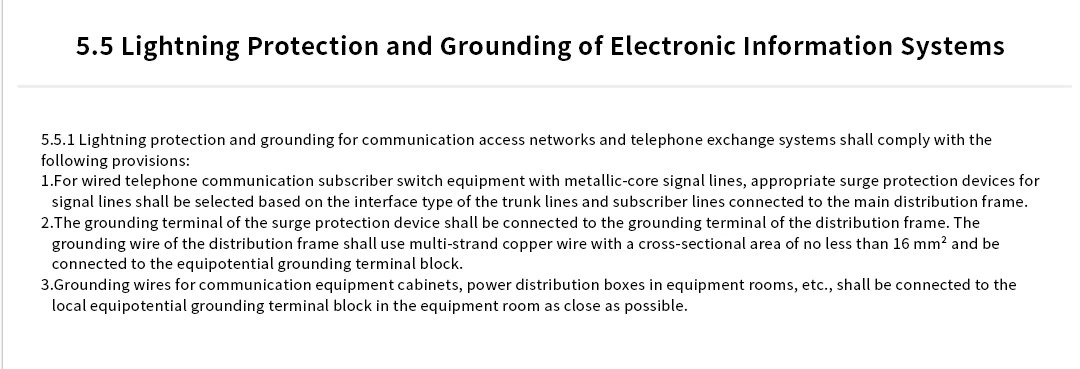

Lembrando-se de 2005, ao implantar interruptores em uma cidade do norte, muitos interruptores do lado de acesso foram instalados em caixas de junção de cabeça. Após uma tempestade, mais de 30% deles falharam no dia seguinte. Desde então, aprendi a importância da proteção contra surtos contra ataques de raios. O surto, também conhecido como surto de tensão, é uma mudança repentina na alta tensão ou alta corrente no circuito do dispositivo. Essa mudança geralmente dura um tempo muito curto, mas pode causar danos graves a dispositivos e circuitos eletrônicos. Os eventos de surto podem ser causados ​​por vários motivos, incluindo ataques de raios e comutação de energia. Nosso tópico Este problema ainda é sobre painéis de patch, que são teoricamente passivos dispositivos e devem ser menos suscetíveis ao impacto em comparação com dispositivos como switches. No entanto, discutimos proteção de surto e ESD devido ao padrão GB 50434-2012. Além disso, se o sistema usar POE, a proteção de surto deve ser uma consideração.









2.2 Estrutura básica e materiais de painéis de remendo

Atualmente, os painéis de patch de rede no mercado são geralmente {{0}} porta, com um comprimento de 19 polegadas (482,6 mm ± 0. 5mm) e uma altura de 1U (44,4 ± 0,1), em preto. A concha frontal do painel de patches de rede geralmente é feita de plástico ABS, projetado para lidar com impactos durante a instalação e mais de uma vida útil 15-}. Possui excelente resistência a temperaturas altas e baixas, operando entre -40 e 93 graus, atendendo às necessidades da maioria das regiões usando painéis de patch de rede, que variam de -20} a 70 graus. Além disso, a resina ABS é insolúvel em soluções comuns, garantindo que o painel de patches não seja facilmente corroído durante o uso. Possui um bom brilho superficial, fácil de colorir e adequado para processamento secundário, como pulverização eletrostática, permitindo que várias cores atendam a diferentes necessidades. Além disso, a resina ABS possui excelentes propriedades de isolamento, que são basicamente não afetadas pela temperatura, umidade e frequência, garantindo que o circuito não seja curto e garantindo a transmissão efetiva do sinal. Em resumo, a resina ABS é uma resina sintética amplamente usada em painéis de patch de rede. A estrutura do painel de patches é feita de aço laminado a frio, que possui boas propriedades mecânicas, capaz de suportar várias compressões e impactos. Não é facilmente deformado e o aço laminado a frio não enferruja, atendendo ao pelo menos 15- requisito de uso de ano de painéis de patches de rede.

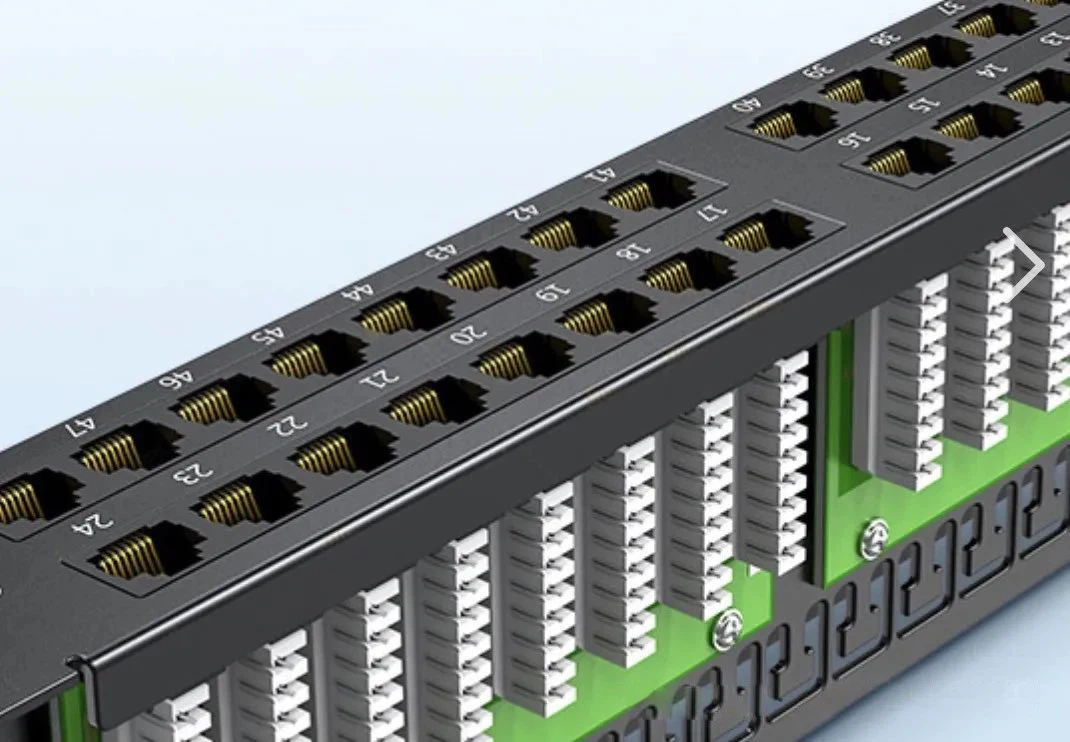

A parte de trás do painel de patches consiste em pilares de fiação do IDC e uma tampa traseira, feita de plástico ABS. A placa de cobertura é marcada com sequências de fiação TIA 568A\/B e códigos de cores do núcleo de fio. A concha do pilar de fiação do IDC é feita de plástico para PC, também conhecido como plástico de policarbonato, que possui excelente elasticidade e resistência ao impacto, retornando rapidamente à sua forma original após ser deformado. Portanto, o pilar de fiação do IDC feito de plástico para PC não apenas não é danificado após ser impactado pelas ferramentas de fiação, mas também retorna rapidamente à sua posição original e prende o cabo, impedindo que ele caia.

O núcleo do pilar de fiação é um pino de grampo de bronze níquel-fósforo. A parte superior é usada para prender e quebrar a pele do núcleo do fio, fazendo contato com o condutor dentro do núcleo do fio, transmitindo o sinal para a placa de circuito. A parte inferior é soldada na placa de circuito. O interior do painel de patches é uma placa de circuito; Geralmente, um painel de patch de uma peça compartilha uma placa de circuito entre seis soquetes de informações, enquanto um painel de patches modular possui uma placa de circuito separada para cada soquete de informações. As placas de circuito de diferentes marcas de painéis de patch geralmente diferem porque o tom de torção de cabos de diferentes fabricantes de fiação integrado varia. A placa de circuito do painel de patches foi projetada de acordo com o esquema da estrutura do cabo. Portanto, as placas de circuito de painéis de patch de diferentes fabricantes geralmente diferem.



2.3 Tipos comuns de painéis de patch

Atualmente, os painéis de patch de rede comuns no mercado incluem principalmente painéis de patch de uma peça, painéis de patches modulares, painéis de patch do tipo canto e painéis de patch eletrônico, com painéis de patch de uma peça sendo a opção mais popular.



2.3.1 painéis de patch de uma peça

Do lado de fora, um painel de patch de uma peça encapsula 24Soquetes RJ45no quadro do painel de patch, conectado como um todo. Sua estrutura interna geralmente compartilha uma placa de circuito entre seis soquetes RJ45. A vantagem deste painel de patches é que o processo de produção é maduro e os materiais de produção são baixos, portanto o preço é mais barato do que outros tipos de painéis de patch. Além disso, o processo de construção é simples; O pessoal da construção só precisa instalar o cabo no painel de patches. Portanto, é popular entre o pessoal da construção de fiação integrada.

Devido às características dos painéis de patch de rede de uma peça que não podem ser substituídos se forem danificados e inflexíveis, os fabricantes de fiação integrada realizaram pesquisas e melhorias extensas, introduzindo painéis de patches modulares. Como o nome sugere, um painel de patches modular encapsula cada soquete de informação RJ45 independentemente e os monta no quadro do painel de patch. A vantagem desse design é que cada soquete de informação possui sua própria placa de circuito, encapsulada em PC Plastic dentro de um espaço independente. Em termos de desempenho da transmissão, cada soquete de informações do painel de patches modular é independente, e a interferência entre os sistemas de informação conectada ao painel de patches modular é mínima. Ele aprimora a capacidade de interferência anti-External do sistema de informações conectadas.

Os painéis de patch de rede de uma peça e uma peça de uma peça eram todos designs lineares. Os painéis de patch de rede precisam ser combinados com horizontalgerentes de cabopara melhor organizarcordões de remendoe arrumado o ambiente de fiação. No entanto, o esquema de design de painéis de patch de rede maisgerentes de caborequer espaço 2U nogabinete de rede. Como o gabinete é geralmente 42U, os painéis de patch do tipo canto foram desenvolvidos.

2.3.2 painéis de patch do tipo canto

Esse tipo de painel de patch divide os soquetes de informações originalmente organizados em uma linha reta em duas partes, fazendo um tratamento de linha quebrada. A peça de conexão no meio é instalada com um parafuso rotativo, permitindo que o usuário gire o painel do patch 0-120 ao longo do eixo z de acordo com as necessidades. O uso deste painel de patches pode não apenas isolar parte da diafonia entre os cabos, mas também dividir automaticamente os cabos em duas partes e executar organização a cabo passo a passo. O usuário só precisa colocar o cabo de acordo com a duração do soquete de informações ecordões de remendopode ser conectado à próxima porta RJ45 sem precisar de umGerente de cabo. Este design economiza 1U de espaço no gabinete.
