Melhor conector RJ45
Dec 20, 2024
Deixe um recado
Neste artigo, começaremos discutindo o melhor conector RJ45 para cabos de rede, também conhecidos como "plugues modulares" ou "Plugues RJ45".
1. Antecedentes nos melhores conectores RJ45
ORJ45CONNECTOR,Como interface de rede padrão, é amplamente utilizado para conexões entre vários dispositivos, especialmente entre computadores e equipamentos de rede. Essa interface possui oito pontos de contato de metal, cada um correspondente a um conjunto de conexões, totalizando oito conjuntos, que também são chamados de configuração 8P8C (8 posições, 8 conexões). A interface RJ45 é compatível com vários protocolos de rede, como Ethernet, token Ring e FDDI, tornando -o altamente versátil nos cenários de comunicação de rede. Além disso, sua facilidade de uso, desempenho estável da conexão e capacidade de suportar a transmissão de dados de alta velocidade o tornam a escolha ideal para conexões de rede.
O escopo do aplicativo da interface RJ45 é muito amplo, não confinado ao campo do computador. Nas redes telefônicas, os telefones digitais e IP geralmente usam interfaces RJ45 para conexão. Além disso, no campo de monitoramento de segurança, as conexões entre câmeras, monitores e gravadores de vídeo em rede também usam frequentemente essa interface. Emdata centerambientes, conexões entre servidores,interruptores Ethernet, roteadores, firewalls e outros dispositivos também dependem da interface RJ45. Além desses campos profissionais, as interfaces RJ45 também são comuns em dispositivos de entretenimento doméstico, equipamentos médicos e dispositivos de automação industrial, desempenhando um papel crucial na transmissão de dados e na conectividade do dispositivo.
2. Classificação geral de plugues RJ45
Os conectores de cabo de rede podem ser divididos em dois tipos com base na função: plugues e soquetes. O plugue com o qual estamos familiarizados é oPlugue RJ45, enquanto o soquete, como mostrado na imagem, é mais formalmente conhecido como umKeystone JackouRJ45 Jack. Estes são normalmente configurados na redepainéis de remendoouplacas face de rede.
O RJ45 é um tipo de soquete de informações (ou seja, saída de comunicação) em um sistema de cabeamento, consistindo de um plugue (conector, plugue modular) e um soquete (módulo). O plugue tem oito ranhuras e oito pontos de contato. RJ significa Jack Registrado, que significa "soquete registrado". NoFCC(Normas e regulamentos da Comissão Federal de Comunicações), RJ descreve a interface das redes públicas de telecomunicações. O RJ45 nas redes de computadores é o termo coloquial para o padrão 8- interface modular. O número a seguir RJ representa o número de sequência do padrão da interface, enquanto "P" e "C" se refere ao número de posições (posição) e pontos de contato de metal (contato) no plugue modular.

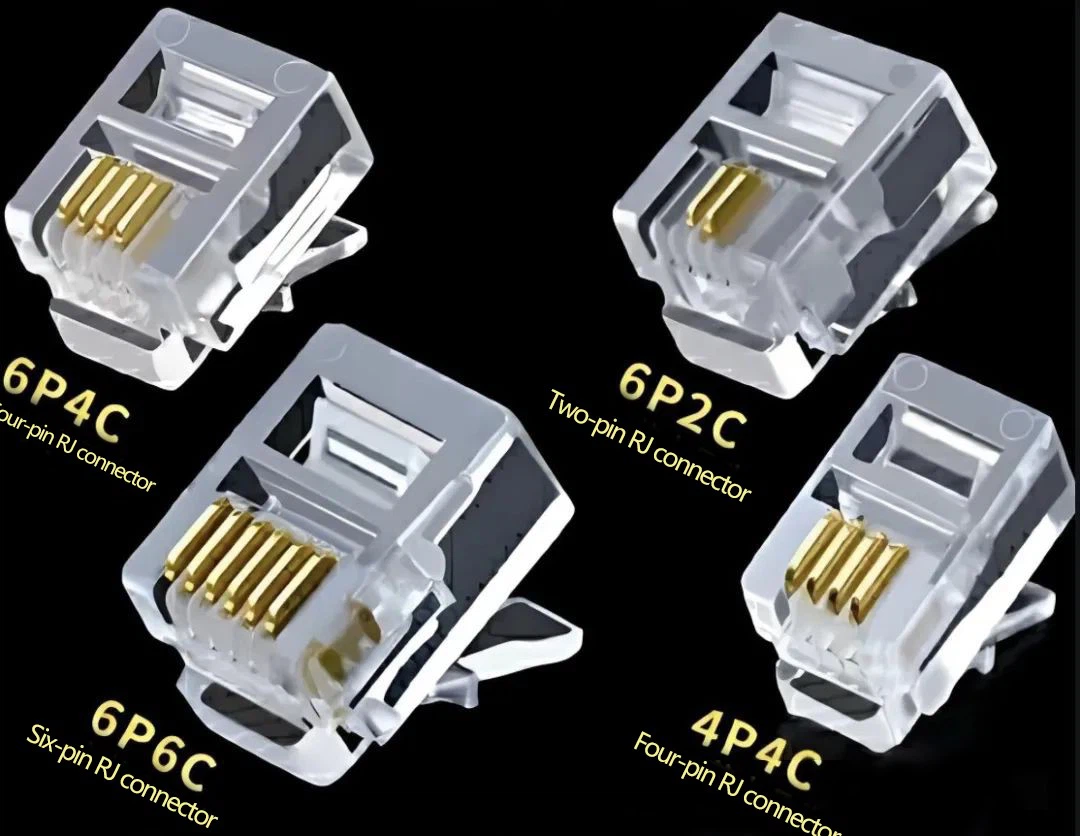

Outra maneira de categorizar plugues modulares é pelo número de orifícios e pontos de contato. Os tipos comuns usados em sistemas de dados e voz incluem 4P2C, 4P4C, 6P2C, 6P4C, 6P6C e 8P8C. Aqui, "P" (posição) refere -se ao número de orifícios no plugue modular e "C" (contato) refere -se aos pontos de contato elétricos, normalmente feitos de bronze de fósforo com revestimento de ouro. O plugue modular RJ9, disponível nas especificações 4P4C e 4P2C, conecta aparelhos telefônicos à unidade principal e é conhecida como plugue modular telefônico. O 4P4C é usado principalmente para sistemas PBX, enquanto o 4P2C é adequado para telefones regulares. O plugue modular RJ11, disponível nas especificações 6P4C e 6P2C, é usado principalmente em dispositivos com interfaces RJ11, como telefones, módulos telefônicos, painéis de patches telefônicos, divisores de ADSL e sistemas PBX. O plugue modular RJ12, na especificação 6P6C, também é adequado para comunicação por voz. OPlugue modular RJ45, na especificação 8P8C, é usado principalmente para transmissão de dados de rede.
Não discutiremos o plugue modular telefônico separadamente, mas o apresentaremos junto com o plugue modular 8P8C.
3. Plugues RJ45 protegidos e não blindados
Cabos de redesão classificados como blindados ou não cortados. Então, surge a pergunta: existem plugues modulares protegidos e não blindados? Quando os plugues modulares protegidos devem ser usados? Quais são as diferenças entre plugues modulares blindados e não blindados?
Os cabos de rede blindados usam uma camada de trança de malha metálica para incluir os fios de sinal, feitos principalmente de fios de alumínio-magnésio. A camada de blindagem geralmente é feita de materiais como papel alumínio, que é fino e muito menor que a profundidade da pele dos materiais de metal em termos de eficiência. A eficácia da camada de blindagem é normalmente alcançada através do aterramento.
Os plugues modulares blindados têm uma concha de metal do lado de fora, que se alinha perfeitamente com a blindagempar torcidoQuando crimicado com umcrimper a cabo, alcançar o objetivo de proteger a interferência.
Os plugues modulares não blindados, por outro lado, são feitos de plásticos de engenharia comuns sem peças de metal. Sem metal, eles são envolvidos apenas em um material isolante, tornando -os suscetíveis a uma forte interferência de radiação externa, o que pode levar a erros de dados.
Os plugues modulares blindados precisam ser usados com cabos de rede de blindagem única, protegidos duplos ou blindados para funcionar efetivamente, enquanto os plugues modulares não cortados só podem ser usados com cabos de rede regulares ou não marcados.
Como os cabos de rede blindados incluem um fio resistente a puxar que requer aterramento, os plugues modulares blindados também possuem um fio de terra, fornecendo funcionalidade de aterramento. Os cabos de rede não blindados não têm um fio de terra, portanto, eles não têm esse recurso.
Os plugues modulares blindados são usados principalmente em redes acima do CAT 6A, onde maior largura de banda e frequências mais altas requerem proteção abrangente. No entanto, na prática, mesmo para 10- transmissões de gigabit entre armários,fibra ópticasão frequentemente usados em vez decabos de rede, como o custo de cabos totalmente blindados e plugues modulares é muito maior que o da fibra óptica.
4. Na 4ª parte, discutiremos as especificações técnicas dos pinos de metal no plugue modular RJ45 que valem a pena prestar atenção.
4.1 Os pinos nos plugues modulares RJ45

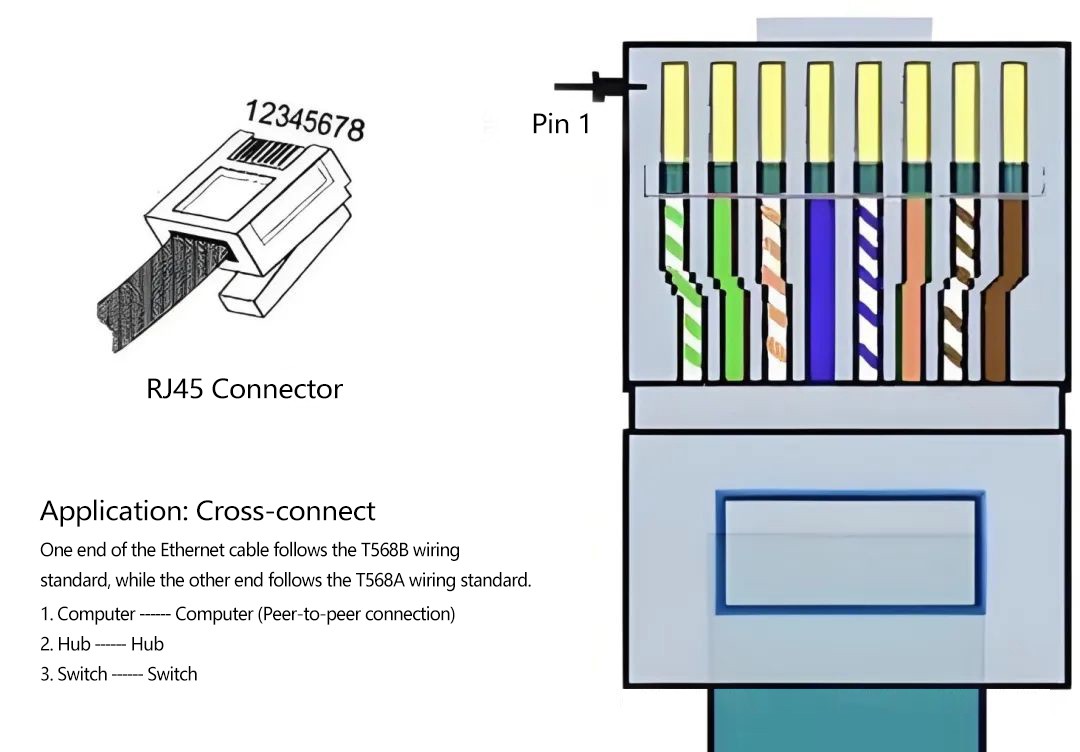

A parte do pino no plugue modular é o componente mais crítico da conexão do sistema de rede. Os oito núcleos de arame no cabo de rede fazem contato com esses pinos de metal para completar a conexão entre o cabo e o conector. Os pinos no plugue modular às vezes são chamados de "plugues" ou "pinos banhados a ouro". Esses pinos geralmente são feitos de bronze ou bronze de fósforo devido às suas excelentes propriedades mecânicas, resistência ao desgaste e alta dureza. A alta dureza é crucial porque permite que os pinos perfurem facilmente a bainha de plástico dos núcleos de arame do cabo da rede, garantindo um melhor contato com o núcleo de cobre dentro do cabo para comunicação de dados.
Em muitos materiais promocionais para produtos modulares de plug, o material de superfície dos pinos é frequentemente anunciado como cobre puro ou cobre sem oxigênio. Esta é uma reivindicação enganosa, muitas vezes feita para aprimorar o valor percebido do produto. Como mencionado anteriormente, os pinos no plugue modular são projetados para perfurar a bainha plástica dos núcleos de arame do cabo da rede. No entanto, se os pinos fossem feitos de cobre 100% puro ou cobre sem oxigênio, sua suavidade os impediria de perfurar efetivamente a bainha de plástico. Portanto, a maioria dos pinos de plugue modular é feita de bronze ou bronze de fósforo, não cobre sem oxigênio ou cobre puro.
No entanto, isso levanta outra questão: o cobre e suas ligas são propensas a enferrujar. Os artefatos antigos de bronze, por exemplo, mostram que o cobre oxida facilmente ou corroja. Se os pinos no plugue modular não estiverem eletroplatados, eles podem ficar verdes ou pretos, um fenômeno conhecido como ferrugem. A ferrugem dos pinos de plugue modular pode levar a erros de rede e desconexões.
Para resolver esse problema, uma solução comum é aplicar um processo de eletroplatação de antioxidação ao material de cobre dos pinos de plugue modular, normalmente usando o revestimento de níquel. O níquel é um metal reativo que oxida facilmente, mas uma vez oxidado, forma um filme denso de óxido que impede a oxidação adicional do material subjacente. Após o revestimento de níquel, os pinos não enferrujam. A presença de revestimento de níquel nos pinos de plugue modular pode ser observado do lado; Os lados banhados a níquel parecem brancos prateados, enquanto os lados não tampos são amarelos.
4.2 A estrutura dos pinos de plugue modular RJ45
A estrutura do pino dos plugues modulares é principalmente a estrutura de três pontas altas, mostrada na imagem abaixo. No entanto, na prática, outras estruturas também podem ser observadas, como estruturas de três pontas de três e poucos anos. Quais são as funções e os cenários de uso dessas diferentes estruturas? As diferentes estruturas estão relacionadas principalmente aos núcleos de arame do cabo de rede, que podem ser de fita única ou multi-fita.
Os núcleos de arame de fita única são mais comuns, mas os núcleos de fios de várias fitas também são amplamente utilizados. Conforme mostrado na imagem, cada núcleo de fio no cabo de rede é composto por sete fios de cobre mais finos torcidos juntos.
Os cabos de rede de fita única, devido à sua estrutura, geralmente são mais difíceis do que os cabos de várias falhas e são usados principalmente para a fiação de engenharia. Os sinais de rede são correntes de alta frequência que fluem apenas na superfície do condutor (efeito da pele), normalmente usado para instalações fixas (por exemplo, fiação de conduíte). Os cabos de fita única são mais convenientes para conexões e fiação de equipamentos em comparação com cabos de várias fitas, que geralmente exigem terminais de crimpagem ou solda. Portanto, os cabos de várias falhas são geralmente mais caros.
Os cabos de rede de várias feiras, com seus fios finos, oferecem melhor flexibilidade e são menos propensos a quebrar devido à flexão repetida. Eles são comumente usados em circuitos de controle, adequados para aplicações em que o fio precisa seguir o movimento (por exemplo, nas portas das caixas e armários gerais de distribuição) ou onde vários fios são colocados juntos (facilitando a colocação de fios e a formação de pacote de fios). No entanto, o caminho de fluxo de corrente irregular em cabos de várias falhas pode causar flutuações, levando potencialmente à interferência eletromagnética e afetando a qualidade dos sinais transmitidos.
A estrutura de duas pontas mostrada na imagem acima é adequada para cabos de fita única e de várias fitas, com os fios atravessando duas lâminas laterais.
A estrutura de três arremessos de três forros mostrada na imagem acima é adequada apenas para cabos de várias falhas. As lâminas laterais serrilhadas perfuram a bainha e incorporam o pacote de arame.
A estrutura de três pinos de altura é adequada para cabos de fita única e de várias falhas, com os fios atravessando três lâminas laterais.
4.3 Teste de pulverização de sal para plugues modulares RJ45.
Muitos plugues modulares são promovidos com testes de pulverização de sal. Então, o que é um teste de pulverização de sal? O teste de pulverização de sal para plugues modulares é um método comum para avaliar a resistência à corrosão dos pinos de metal. Ele simula o fenômeno de corrosão por spray de sal em ambientes marinhos, criando um ambiente de água salgada em laboratório para testar a resistência à corrosão do material. O teste de pulverização de sal é amplamente utilizado em indústrias como aeroespacial, automotivo, eletrônico e energia para avaliar a resistência à corrosão dos materiais. Os padrões de execução para o teste de pulverização de sal de plugues modulares incluem métodos de teste, requisitos de equipamento e condições de teste. Os padrões internacionais comumente usados para o teste de pulverização de sal de plugues modulares são os seguintes:
ASTM B 117-16: Um padrão publicado pela Sociedade Americana de Testes e Materiais (ASTM) para teste de corrosão por pulverização de sal de materiais metálicos.
GB/T 2423. 17-2017: um padrão nacional chinês para teste de corrosão por pulverização de sal de vários materiais.
ISO 9227: Um padrão publicado pela Organização Internacional de Padronização (ISO) para teste de corrosão por pulverização de sal de materiais metálicos.
5. Na 5ª parte, discutiremos os graus de revestimento e ouro de ouro dos pinos de metal no plugue modular RJ45.
5.1 Placamento de ouro nos plugues modulares RJ45.
Muitos plugues modulares são promovidos com revestimento de ouro, especialmente em modelos de ponta. Se um plugue modular é banhado a ouro depende de seu processo de qualidade e fabricação. Os pinos de plugue modular de alta qualidade são banhados a ouro, resultando em uma aparência pura, brilhante e espessa. O objetivo do revestimento de ouro é reduzir a perda de transmissão de links e garantir a estabilidade da transmissão, melhorando a superfície de contato dos pinos de metal. Alguns plugues modulares têm pinos de cobre impuros, opacos ou até pretos com superfícies de contato de metal finas. Como os pinos metálicos dos tampões modulares são feitos principalmente de bronze de fósforo, que é propenso a oxidação, eles geralmente são eletroplatados. A maioria dos pinos de plugue modular é explicada por níquel, como mencionado no artigo anterior. No entanto, os plugues modulares de ponta, para garantir a estabilidade da transmissão e reduzir a perda, terão uma segunda camada de revestimento de ouro na parte superior da camada de níquel.
Obviamente, nem todos os plugues modulares banhados a ouro são totalmente banhados a ouro; O revestimento de ouro geralmente está apenas na superfície exposta dos pinos de cobre (ou seja, a superfície que entra em contato com o módulo Keystone). A camada de ouro evita principalmente a oxidação da camada de níquel e desgaste. Portanto, após 1000 ou mais testes de inserção e remoção, o revestimento de ouro na superfície do plugue modular de ouro banhado a níquel não é completamente desgastado e a camada de níquel permanece intacta.
O revestimento de ouro de cobre puro é uma técnica de fabricação de jóias, onde os produtos de cobre são imersos em uma solução de revestimento de ouro para formar uma camada de ouro na superfície de cobre. A cor do revestimento puro de ouro de cobre não é ouro puro, mas mais próximo de um tom de ouro prateado. A vantagem do revestimento puro de ouro de cobre é sua alta dureza e grande durabilidade. Além disso, como o revestimento é uma mistura de cobre e ouro, é muito mais barato que o ouro puro, com uma cor e brilho semelhantes. No entanto, não fique tentado a roubar o revestimento de ouro, pois não vale muito.
5.2 Padrões de espessura de revestimento de ouro
Muitas marcas promovem seus plugues modulares mencionando a espessura do revestimento de ouro nas unidades "U". Ver "U" como uma unidade de espessura de revestimento de ouro pode ser confuso para alguns. Então, quanto é o 1U em unidades de tamanho padrão?
"U" em revestimento de ouro refere -se à unidade de espessura, onde 1μm é aproximadamente igual a 40U. Geralmente, quanto mais espesso o revestimento de ouro, mais durável é contra a inserção e a remoção, a corrosão da base ácida e quanto maior a vida de contato, melhor a estabilidade da transmissão e maior o preço. No entanto, na realidade, a qualidade do revestimento de ouro ou o impacto do revestimento de ouro na qualidade do plugue modular está mais intimamente relacionado ao processo de fabricação.
A unidade μM é nossa unidade padrão comumente usada, pronunciada "MIU M", que significa 1 micrômetro, onde 1 milímetros=1000 micrômetros.
Espessura do revestimento de ouro: um plugue modular 30U tem uma espessura de revestimento de ouro de 30 microinches (indicados como 30u "), enquanto um plugue modular 50U tem uma espessura de revestimento de ouro de 50 microinches (indicados como 50U").
De fato, a qualidade do revestimento de ouro também inclui fatores como pureza, uniformidade, adesão, vazios, bolhas e método de revestimento da camada de ouro. Portanto, só pode -se dizer que dentro da mesma marca, quanto mais espessa o revestimento de ouro, melhor a qualidade do plugue modular. Para marcas diferentes, no entanto, o ditado "você recebe o que paga" se aplica; Um revestimento de ouro mais espesso não significa necessariamente melhor qualidade, especialmente se houver uma rotatividade potencial.
A espessura do revestimento de ouro dos terminais em plugues modulares varia, resultando em diferentes graus. O revestimento de ouro mais usado é 3U ", enquanto outros produtos têm 6U", 15U ", 30U", 50U "e 60U". As últimas espessuras são geralmente usadas em plugues modulares para 10- gigabit e as redes acima.
A unidade "U" é usada para todos os acabamentos banhados a ouro, incluindo revestimento de ouro em jóias e outros itens.
5.3 Teste de plug e desconectação para plugues modulares
OTeste de plugue e desconeraçãoO teste para plugues modulares é outro indicador mencionado com frequência. O padrão da indústria de comunicação de rede requer 750 ciclos de inserção e remoção para plugues modulares, mas muitos plugues modulares RJ45 reivindicam para suportar 1000 ciclos de inserção e remoção. Além de ouvir as reivindicações promocionais, é aconselhável solicitar um relatório de monitoramento para o teste de inserção e remoção. O padrão internacional IEC 60603-7 especifica os requisitos para forças de inserção e remoção, e os padrões nacionais chineses GB 2423-93 e GB5095 também têm regulamentos claros para os ciclos de plug e desconectar dos plugues modulares RJ45. Os regulamentos afirmam que após 750 plug e desconectar Ciclos, o plugue modular não deve mostrar alterações significativas e permanecer funcional.
Os ciclos de inserção e remoção são determinados pelo material da concha do plugue modular, que discutiremos em detalhes no próximo artigo. A espessura do revestimento de ouro também determina a durabilidade dos ciclos de inserção e remoção; As plugues modulares de algumas marcas com revestimento de ouro grosso podem suportar mais de 1000 ciclos de inserção e remoção.
6. Na 6ª parte, continuaremos discutindo a moradia e os materiais dos cabos de rede RJ45.
6.1 RJ45 Plug Plug Housing Material: PC Plástico
O alojamento plástico doPlugue RJ45é feito de plástico para PC, também conhecido como policarbonato. É transparente e incolor, com excelente resistência ao calor e resistência ao impacto. À temperatura ambiente, exibe excelentes propriedades mecânicas e atinge uma classificação retardante da chama UL 94V -2 sem a necessidade de retardantes adicionais de chama.
O PC Plástico, abreviado para policarbonato, é um plástico de engenharia com excelente desempenho geral, alta resistência, alongamento e resistência, excelente força de impacto e boas propriedades elétricas. Tem uma transmitância leve de mais de 90%. O PC Plastic tem força de alto impacto, uma ampla faixa de temperatura de operação, boa resistência à fluência, isolamento elétrico e estabilidade dimensional; No entanto, é sensível a entalhes, tem baixa resistência ao estresse ambiental e é mais difícil de formar com inserções de metal.
6.2 Materiais comuns usados em cabos e plugues RJ45
Ao discutir os materiais de cabos, termos como PVC, PE e PC usados emPlugues RJ45, assim como PP e PET, são frequentemente mencionados. Todos esses são produtos importantes na indústria química. Quais são suas diferenças? Nesta questão, apresentaremos PC, PE/HDPE e PVC.
O PC Plastic tem boa transparência, estabilidade térmica moderada e uma sensação de mão ruim, especialmente após o uso prolongado, fazendo com que pareça "sujo". É um plástico de engenharia, também conhecido como vidro orgânico.
O PC é amplamente utilizado em produtos como estojos de telefone, conchas de laptop ePlugue RJ45Caixas, especialmente na fabricação de mamadeiras e copos de água. Nos últimos anos, as mamadeiras de bebês têm sido controversas devido à presença de bisfenol A. Quanto maior a temperatura, mais o bisfenol A é liberado do PC, e quanto mais rápido ele é liberado. Portanto, as garrafas de água para PC não devem ser usadas para manter água quente, especialmente no início.
PE, ou polietileno, é usado em produtos como filme e plástico plástico. Possui resistência ao calor limitada; Normalmente, o filme de PE Cling derreta a temperaturas superiores a 110 graus, deixando para trás resíduos plásticos que o corpo humano não pode se decompor.
HDPE, ou polietileno de alta densidade, é uma resina termoplástica não polar e altamente cristalina, geralmente na forma de pó branco ou grânulos. É não tóxico e inodoro, com uma cristalinidade de 80% a 90%, um ponto de amolecimento entre 125 graus e 135 graus e uma temperatura utilizável de até 100 graus. O HDPE possui boa dureza, resistência à tração, resistência ao desgaste, isolamento elétrico, tenacidade e resistência a baixa temperatura, forte estabilidade química e é insolúvel em qualquer solvente orgânico à temperatura ambiente, resistente a ácidos, alcalses e várias soluções de sal. Muitas bainhas internas dos cabos de rede são feitas de HDPE.
O PVC, ou cloreto de polivinil, é formado pela polimerização do monômero de cloreto de vinil e é um dos termoplásticos comumente usados. A resina PVC pura é um material termoplástico rígido com uma temperatura de decomposição normalmente não excedendo 100 graus e falta de força mecânica. Portanto, a resina de PVC não pode ser usada para moldar os produtos diretamente; Plastificantes e enchimentos devem ser adicionados para melhorar suas propriedades, formando plástico PVC, que é então processado em vários produtos. O PVC pode ser dividido em PVC rígido e PVC flexível, dependendo da quantidade de plastificante adicionado. Muitas bainhas de cabo são feitas de PVC.
6.3 Considerações para a seleção de caixas de plugue RJ45
O alojamento de plástico para PC dePlugues RJ45é transparente e incolor, com excelente resistência ao calor e resistência ao impacto. À temperatura ambiente, exibe excelentes propriedades mecânicas e atinge uma classificação retardante da chama UL 94V -2 sem a necessidade de retardantes adicionais de chama.
Nem todos os plásticos de PC são incolores e transparentes; Alguns são azuis claros. Os plugues azuis claros foram feitos pela Bayer pela primeira vez usando sua fórmula proprietária de plástico para PC, o que lhes dá uma aparência diferente dos de outros fabricantes. Apesar da diferença de aparência, o desempenho dos plugues azuis não é significativamente diferente do dos plásticos comuns de PC. Os plugues azuis claros podem ser usados normalmente.
No cabeamento de rede,Plugues RJ45são os acessórios mais usados. Um plugue de alta qualidade é crucial para a construção e a manutenção subsequente. Como podemos julgar a qualidade de uma caixa de plug? Podemos fazer um julgamento preliminar com base no alojamento do plug.
Primeiro, depois de abrir uma caixa de plugues, agite o pacote algumas vezes. Se o som estiver nítido, indica que o plástico PC usado no alojamento tem alta pureza e densidade. Materiais de polímero de alta pureza e alta densidade têm boas propriedades de condução sonora, resultando em um som nítido ao colidir.
Segundo, observe a aparência de um plugue. Uma carcaça de plugue de alta qualidade é incolor ou azul claro e transparente, livre de impurezas ou manchas. Uma carcaça de plugue de baixa qualidade parece nublada, indicando que o material do PC utilizado é de menor qualidade.
7. Na 7ª parte, discutiremos as guias da mola e os diâmetros do orifício do alojamento do plugue RJ45 em cabos de rede.
7.1 abas de mola de plugues RJ45
A guia da primavera no topo doPlugue RJ45é um bom indicador de sua qualidade. Alguns plugues de baixa qualidade têm abas de mola frágeis que quebram facilmente durante a instalação. Os plugues de alta qualidade, no entanto, podem suportar dobrar a guia da mola de 180 graus e devolvê-lo à sua posição original sem quebrar, mesmo após 15 dessas curvas.
A guia Spring foi projetada para manter o cabo de cobre com segurança na porta do dispositivo de rede para transmissão de dados sem afrouxar. Se você sacudir a guia da mola com o dedo, deve ouvir um som claro. Empurrar a guia para a frente para 90 graus não deve quebrá -la e deve retornar à sua posição original sem perder sua elasticidade. Ao inserir o plugue em um hub ou cartão de rede, você deve ouvir um "clique" claro.
Se a guia da mola puder suportar 180 graus dobrar mais de 25 vezes, o material da carcaça do plugue terá excelente resistência e alta resistência mecânica, atendendo aos requisitos de qualidade. Portanto, durante o transporte de longa distância ou armazenamento a longo prazo, a guia da mola tem menos probabilidade de quebrar por acidente. Após o término, a guia pode manter sua elasticidade para proteger o plugue na porta, garantindo a estabilidade a longo prazo do canal.
7.2 Especificações de diâmetro do orifício de plugues RJ45
Como um componente importante das conexões de rede, o diâmetro do orifício e a precisão doPlugue RJ45afetam diretamente a estabilidade e a confiabilidade da transmissão de rede. Portanto, entender e dominar o diâmetro padrão do orifício é crucial.
Primeiro, vejamos os requisitos básicos de diâmetro do orifício dos plugues RJ45. Geralmente, o diâmetro do orifício depende do tipo de plugue. Os cabos de largura de banda superior têm núcleos mais grossos, exigindo espaços maiores de plugue.
O diâmetro do orifício padrão para umCAT 5E Plugé 1. 0 mm, com um diâmetro do núcleo do cabo de 0. 85mm para 0. 98mm. Os orifícios estão alinhados no mesmo plano horizontal.
Plugues CAT 6são usados principalmente nos sistemas de cabeamento CAT 6 e têm um diâmetro de orifício de 1,1 mm, com um diâmetro do núcleo do cabo de 0. 95 mm a 1,08 mm. Os orifícios são dispostos em um padrão vertical alternado.
Plugues CAT 7 são usados em redes com velocidades acima de 10 Gbps e têm um diâmetro de orifício de 1,3 mm, com um diâmetro do núcleo do cabo de 1,08 mm a 1,30 mm. Os orifícios também são organizados em um padrão vertical alternado.
7.3 Classificação de caixas de plugue RJ45
EmCat 6aePlugues CAT 7, plugues divididos são frequentemente vistos. Os plugues divididos possuem canais de arame independentes e camadas de blindagem, diferentemente dos plugues integrados comumente usados. Os plugues divididos normalmente possuem canais de arame independentes e camadas de blindagem, que permitem uma separação mais longa e mais ampla dos oito fios do cabo, melhorando a resistência à interferência. Os plugues divididos usam um design de grampo de cauda para prender o cabo conectado, impedindo que ele caia. Esse design torna os plugues divididos superiores na resistência de interferência e na fixação do cabo.
O design de plugues divididos inclui um separador de arame que funciona de maneira semelhante à barra transversal em cabos de rede. Ao fabricar cabos de rede, se a barra cruzada for cortada muito curta, poderá resultar em pobre diafonia de ponto mais próximo, mas o separador de arame nos plugues divididos pode ajudar a garantir que o cabo passe o teste de interferência de Fluke. Esse design não apenas melhora o desempenho do cabo, mas também garante a estabilidade e a confiabilidade das conexões de rede.
Os plugues divididos são um tipo de classificação de alojamento de plugue. Em termos de processo, eles podem ser divididos em: uma peça, duas peças e três peças, com base no número de partes da habitação.
Os plugues de uma peça são dispositivos de peça única com um alojamento e plugue integrados, facilitando a instalação e o uso. Esses plugues geralmente são simples, sem recursos adicionais, e geralmente são usados para conexões simples, como cabeamento de rede doméstica.
Os plugues de duas peças consistem em um alojamento e um plugue, exigindo que o plugue seja inserido no alojamento antes do uso. Esses plugues são mais flexíveis e podem ser usados com diferentes cabos e necessidades de conexão, mas a instalação é um pouco mais complexa.
Os plugues de três peças consistem em um alojamento, um plugue e uma manga, exigindo que o plugue seja inserido no alojamento e, em seguida, a manga a ser fixa. Esses plugues são adequados para conexões mais estáveis e duráveis, como no cabeamento de redes comerciais e industriais.
Se você olhar de perto, poderá ver que a estrutura interna é diferente. Com base na estrutura interna, os plugues podem ser classificados como: linha única, 4- up -4- para baixo, 6- up -2- para baixo e 3- up -5- para baixo.
Os plugues modulares também podem ser classificados pelo estilo: corpo longo, corpo curto. No entanto, mais comumente usados são plugues de corpo longo.
Outro método de classificação é o número de slots e contatos, geralmente chamados de "P" e "C." Aqui, "P" significa slots e "C" significa contatos. Por exemplo, um plugue RJ45 é 8p8c, enquanto um plugue telefônico é 6P2C ou 4P2C.
8. Na 8ª parte, discutiremos mais estilos e cenários de uso dos plugues RJ45 em cabos de rede.
8.1 tipos blindados de plugues RJ45
Os plugues blindados não são simplesmente plugues com uma camada de blindagem de metal adicional na carcaça do PC. Alguns plugues blindados também possuem estruturas que se conectam com a camada de blindagem de cabos blindados, tornando a blindagem mais perfeita e aumentando a resistência à interferência. Os plugues blindados têm uma concha de metal que se alinha com a camada de blindagem de cabos de pares de pares de blindagem blindados quando crimpados com um crimper a cabo, alcançando o objetivo de proteger a interferência.
Essa função de blindagem garante que os dados não sejam afetados pela interferência eletromagnética externa durante a transmissão, garantindo assim a precisão e a estabilidade dos dados.

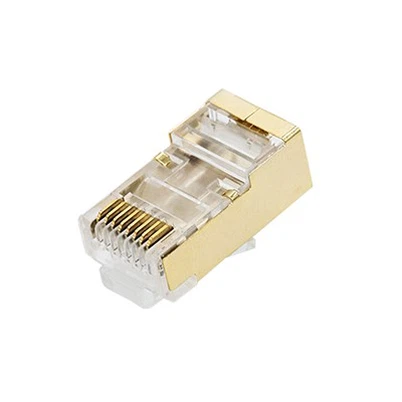

Existem dois tipos de plugues blindados. O primeiro é um plugue blindado de uma peça, que pode ser visto como um plugue não protegido com uma concha de cobre com níquel/estanho adicionada como uma camada de blindagem. Esse tipo de plugue usa a estrutura interna original da "tampa" para prender e prender o cabo, impedindo que ele caia.
O segundo tipo é um plugue blindado de duas peças. A metade traseira deste plugue é uma concha de cobre níquel/estanho como uma camada de blindagem, com um canal de fio independente que estende e amplia o comprimento da separação e a distância dos oito fios do cabo. Tem melhor resistência à interferência do que os plugues de uma peça. O plugue de duas peças usa um design de grampo de cauda, com o grampo de cauda embutido prendendo o cabo conectado para impedir que ele caia.
Os plugues blindados são adequados para ambientes de rede que requerem transmissão de dados de alta velocidade e estável, especialmente em situações em que a qualidade e a estabilidade da transmissão de dados são críticas.
8.2 Plugues RJ45 de orifício por meio
Como o nome sugere,Plugues de orifícioDeixe o cabo passar diretamente, reduzindo o aborrecimento da instalação, especialmente ao lidar com cabos mais difíceis comoCat 6. Esse design reduz a resistência à inserção e o risco de flexão de cabos.OrifícioOs plugues têm uma cabeça aberta, não fechada. A vantagem desse design é que ele elimina a necessidade de pré-cortá o processamento de cabo ou pré-terminação. Basta encerrar o cabo diretamente. Use um crimper a cabo que possa cortar o cabo para prender e cortá -lo.
A desvantagem deOrifícioOs plugues são que a cabeça aberta expõe o núcleo de cobre ao ar, o que pode oxidar facilmente, potencialmente causando circuitos abertos, circuitos curtos ou perda de pacotes. Além disso, esse tipo de plugue deve ser crimicado com um crimper a cabo que pode cortar o cabo, exigindo ferramentas adicionais e aumentando os custos de construção. No entanto, para cabos mais difíceis comoCat 6aeCat 7, OrifícioOs plugues podem acelerar o processo. Por fim, depende do cenário de uso e das condições de construção específicas.

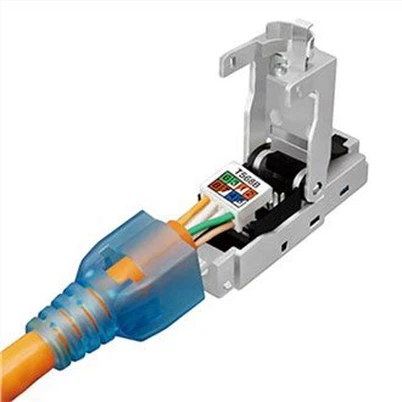

8.3 Plugues sem ferramentas
Plugues sem ferramentas, também conhecido comoPlugues de não crimes, não requerferramentas de crimpagem; Eles têm um módulo de crimpagem interno. Outra vantagem desses plugues é que eles podem ser reutilizados.
Comparado aos plugues comuns, este plugue sem ferramentasfoi projetado para fácil operação sem ferramentas, tornando simples e conveniente o uso. Simplesmente organize os núcleos dos cabos de acordo com o código de cores embutido, insira-os nos slots, apare o excesso de fio e feche o alojamento.
Plugues comuns não podem ser reutilizados; Uma vez usado, eles devem ser cortados junto com o cabo e reconectados. No entanto, issoplugue sem ferramentaspode ser desmontado e reutilizado várias vezes, suportando crimpagem repetida, reduzindo o desperdício. A conexão entre o cabo e o plugue usa um design de parafuso, que é fácil de operar e garante uma conexão segura, mantendo a transmissão estável de sinal.
MuitosTOLLESS PluguesTambém possui uma concha de blindagem de liga para proteger o cabo interno da interferência externa e garantir a transmissão estável. O chip interno usa um chip de alto desempenho em ouro com uma estrutura apertada de três arremessos que pode facilmente perfurar a bainha do cabo, fornecendo uma área de contato maior e mais segura, condutividade mais forte e transmissão de dados mais rápida sem perda de pacotes.
Os pontos de contato do plug são feitos de terminais grossos banhados a ouro, resistentes ao desgaste e corrosão, garantindo velocidade estável da rede ao longo do tempo. O revestimento de ouro espesso também impede efetivamente a oxidação e os danos, reduzindo bastante os problemas de contato e estendendo a vida útil dos contatos.
Quanto a por que eles são chamados "sem ferramentas" ou "Toolless"Está relacionado à prática inicial de" perfurar "ao fazer a linha telefônica, o plugue telefônico eJacks Keystone. O perfuração envolve o uso de uma ferramenta de soco na mola para inserir o núcleo do cabo no intervalo doKeystone JackO ponto de contato do ponto de contato, fazendo com que o ponto de contato prenda o cabo firmemente.
Livre de ferramentas: refere-se a inserir o núcleo do cabo noKeystone Jacksem uma faca de punção ou ferramenta de soco. TalMódulos Keystonesão referidos coletivamente como módulos Keystone sem ferramentas. Portanto, ao se referir a esses plugues RJ45 que não requerem ferramentas, também os chamamos de plugues sem ferramentas.
