Você está pronto para iniciar uma carreira de alta demanda na espinha dorsal da conectividade moderna? UMCurso de técnico de fibra ópticaEncapa você com a experiência para projetar, instalar e manter os sistemas que alimentam o mundo digital de hoje. À medida que as indústrias de telecomunicações a data centers dependem cada vez mais de redes de fibra óptica de raio-gerais, os técnicos qualificados estão sob demanda sem precedentes. Este guia abrangente mergulha nos princípios, tecnologias e certificações principais cobertas em umCurso de técnico de fibra óptica, capacitando você a dominar a infraestrutura por trás da comunicação global.
NestaCurso de técnico de fibra ópticaVisão geral, você explorará tópicos essenciais, como fundamentos de fibra óptica, princípios de transmissão de sinais e tipos de cabos de ponta de modo único para fibras insensíveis à dobra. Aprenda a solucionar problemas de dispersão, minimizar a perda de sinal e implantar soluções avançadas, como conectores MPO\/MTP e cabos AOC. Esteja você emperando cabos submarinos ou otimizando os data centers de 400g, esse treinamento fornece habilidades práticas no manuseio de fibras, terminação do conector e teste de rede.
Parte 1: Introdução à fibra óptica\/fibra óptica

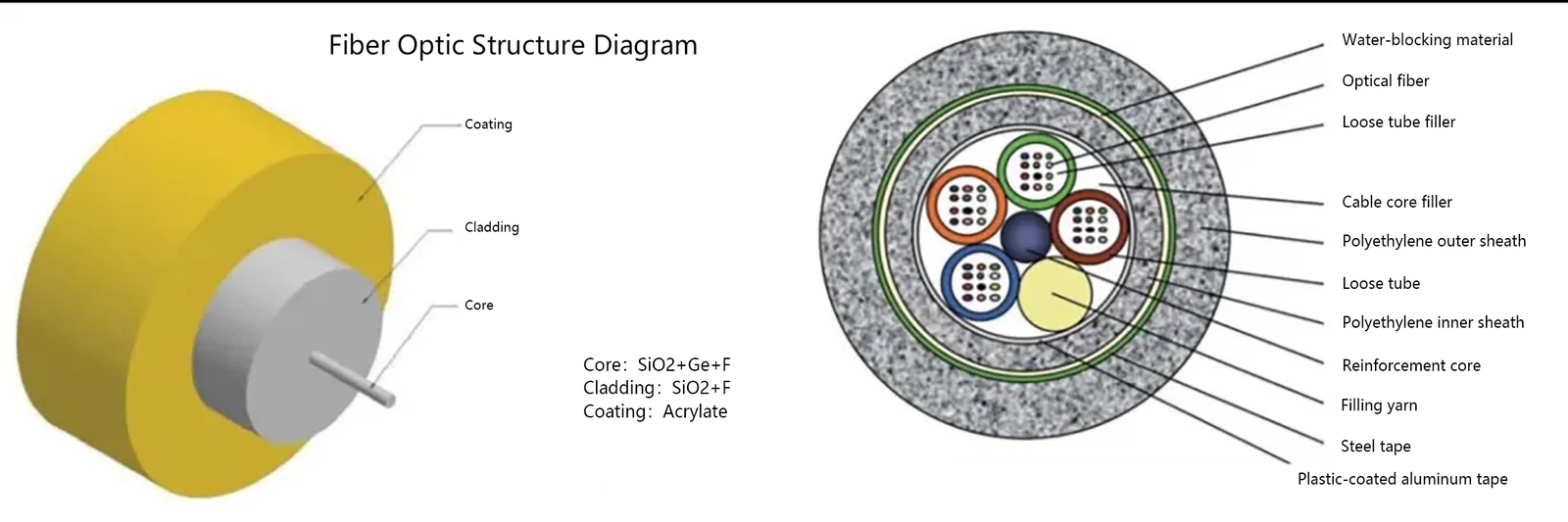

1. Conceito de fibra óptica
Fibra óptica(abreviado como fibra) é um meio de guia de luz feito de vidro ou plástico que utiliza o princípio da reflexão interna total para transmitir luz através dessas fibras. A fibra óptica fina é encerrada em uma bainha de plástico, permitindo que ela se dobre sem quebrar. Normalmente, um dispositivo de transmissão em um uso final em um diodo emissor de luz (LED) ou um laser que as pendem os pulsos de luz na fibra, enquanto um dispositivo receptor na outra extremidade detecta os pulsos usando componentes fotossensíveis. Um cabo contendo fibras ópticas é chamado decabo óptico.
Devido à perda de sinal significativamente menor em comparação com a condução elétrica em fios e, como sua matéria-prima primária de matéria-prima é abundante e fácil de minerar, a fibra óptica é barata, tornando-a ideal para a transmissão de informações de longa distância. A aplicação principal da fibra óptica é a comunicação. Atualmente, as fibras de comunicação são predominantemente fibras à base de sílica, com vidro de quartzo de alta pureza (dióxido de silício, SiO₂) como seu componente principal. Um sistema de comunicação de fibra óptica transmite informações enviando ondas leves através dessas fibras.
2. Princípio de trabalho da fibra óptica
O princípio de trabalho da fibra óptica depende da reflexão interna total.
Dispersão em fibra óptica
Causa de dispersão: Nas fibras ópticas, um sinal de luz consiste em vários componentes. Como os componentes de frequência\/modo se propagam em velocidades diferentes, depois de percorrer uma certa distância, surge uma diferença de atraso entre eles. Isso leva à distorção da forma de onda e ao ampliação de pulsos-um fenômeno conhecido como dispersão de fibras.
Efeitos da dispersão: A dispersão faz com que os pulsos de sinal distorçam e ampliem, resultando em interferência intersímbola (ISI). Para manter a qualidade da comunicação, o intervalo entre os símbolos deve ser aumentado (ou seja, reduzindo a velocidade de transmissão), o que limita a capacidade e a distância dos sistemas de fibra óptica.
Classificação da dispersão: Com base em sua origem, a dispersão pode ser categorizada em:
Dispersão modal
Dispersão de material
Dispersão do guia de ondas
Dispersão do modo de polarização
Perda de fibra óptica
A perda de fibra refere -se à redução da potência óptica após a transmissão devido a absorção e dispersão.
Perda de absorção:
Absorção intrínseca: Absorção natural pelo próprio material da fibra.
Absorção de impureza: Absorção causada por impurezas dentro da fibra.
Perda de espalhamento:
Espalhamento linear
Espalhamento não linear
Espalhamento de imperfeição estrutural
Outros mecanismos de atenuação: Perda de microbessa, etc.
As fibras ópticas são flexíveis e podem dobrar; No entanto, a flexão excessiva altera o caminho de transmissão da luz. Quando isso ocorre:
Alguns dos modos guiados se convertem em modos de radiação, fazendo com que a energia da luz vaze da resultante do núcleo em perda adicional.
Se o raio de flexão exceder 5 a 10 cm, a perda induzida por flexão se tornará insignificante.
3. Vantagens da comunicação de fibra óptica
Enorme capacidade de comunicação: Teoricamente, uma única fibra pode transmitir 10 bilhões de canais de voz simultaneamente. Os testes bem-sucedidos atuais alcançaram 500, 000} canais de voz simultâneos que surgem cabos coaxiais e sistemas de microondas em milhares a centenas de milhares de vezes.
Espaçamento de repetidores longos: Devido a coeficientes de atenuação extremamente baixos combinados com transmissores otimizados, receptores, amplificadores ópticos, correção de erro direto (FEC) e sistemas de modulação-fibra óptica de retorno ao zero (RZ) alcançam distâncias repetidas que excedem milhares de quilômetros. Em contraste:
Cabos tradicionais: ~ 1,5 km
Microondas: ~ 50 km
Alta segurança e forte adaptabilidade: Imune à interferência eletromagnética (EMI) e resistente à corrosão porque:
As fibras ópticas são feitas de quartzo (SiO₂), um material dielétrico que transmite luz, mas não a eletricidade e permanece não afetada pelos campos eletromagnéticos que os tornam altamente resistentes ao EMI e ao ruído industrial.
Os sinais transmitidos através da fibra são difíceis de interceptar, aumentando a confidencialidade.
Tamanho pequeno e leve: Com matérias-primas abundantes e baixos custos de produção, as fibras ópticas oferecem soluções econômicas e de alto desempenho para redes de comunicação modernas.
Parte 2: Tipos de fibras ópticas
4. Classificação pelo modo de transmissão:
Fibra multimodo (MMF):
Capaz de transmitir vários modos de luz. No entanto, exibe dispersão intermodal significativa, limitando a transmissão de frequência de sinal digital, que piora com a distância.
Fibra de modo único (SMF):
Transmite apenas um modo de luz, resultando em dispersão intermodal desprezível, tornando-o ideal para comunicação de longa distância.

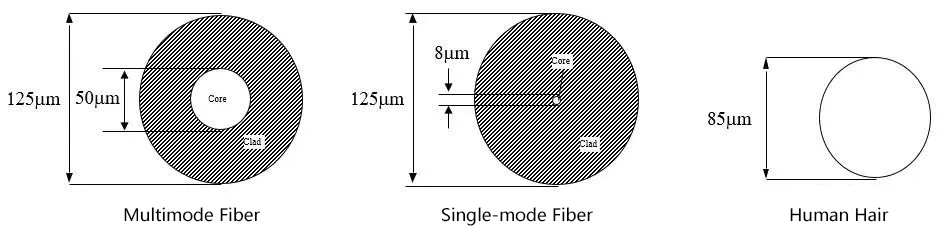

Comparação entre fibras de modo único e multimodo:
|
Comparação
|
Fibra multimodo
|
Fibra de modo único (SMF)
|
|---|---|---|
|
Custo
|
Mais barato
|
Mais caro
|
|
Equipamento de transmissão
|
Básico, de baixo custo
|
Maior custo (diodos a laser)
|
|
Atenuação
|
Mais alto
|
Mais baixo
|
|
Comprimento de onda de transmissão
|
850nm - 1300nm
|
1260nm - 1650nm
|
|
Diâmetro do núcleo
|
Maior, mais fácil de lidar
|
Conexões menores e mais complexas
|
|
Distância
|
Redes locais (<2km)
|
Access/medium/long-haul networks (>200 km)
|
|
Largura de banda
|
Limitado
|
Quase ilimitado
|
Conclusão:
Fibra multimodoé mais barato, embora os custos de configuração da rede sejam relativamente baixos para esse tipo.
Fibra de singleModeoferece desempenho superior, mas implica custos iniciais de configuração mais altos.
Aplicações de fibras multimodo e de modo único:
Por recomendações da ITU-T, as fibras de comunicação são classificadas em sete categorias (G.651-G.657), com G.651 como fibra multimodo e G.652-G.657 como fibras de modo único.
Tipos e aplicações de fibras padrão da ITU:
|
Padrão da ITU
|
Tipo de fibra
|
Cenário de aplicação
|
|---|---|---|
|
G.651
|
Multimodo
|
Transmissão de curta distância (Ethernet, LAN) a 850nm\/1310nm Comprimentos de onda
|
|
G.652
|
SMF padrão
|
Fibra de modo único convencional para 1310NM-1550NM (redes de acesso), FTTH, Metro\/Long Haul Networks
|
|
G.653
|
SMF com mudança de dispersão (DSF)
|
Transmissão de longo curso (os cabos da espinha dorsal\/submarino) a 1550nm; gradualmente sendo eliminado
|
|
G.654
|
O comprimento de onda de corte mudou SMF
|
Cabos submarinos de longo curso (1550NM, sem suporte DWDM); implantado em redes de transporte 5G
|
|
G.655 Cabos de backbone\/submarino de Long Haul, com desvio de dispersão diferente de zero (NZDSF) (1550NM, compatível com DWDM); Uso futuro limitado à manutenção de linha
|
|
|
|
G.656 NZDSF de baixa inclinação uma variante do NZDSF, com requisitos estritos de inclinação de dispersão para desempenho aprimorado do DWDM; baixa viabilidade de produção
|
|
|
|
G.657 SMF insensível à dobra desenvolvido para FTTX; Otimizado para FTTH em espaços confinados (por exemplo, instalações internas). Com base em G.652 com melhor resistência à curva.
|
|
|
5. Cordos\/cabos de remendo de fibra óptica:
Também denominadofibra ópticaconector Cabos, estes apresentam conectores nas duas extremidades. UMcordão de remendocompreende uma ou múltiplas fibras de comprimento fixo com conectores, vinculando dispositivos ao cabeamento de fibras (por exemplo, terminais ópticos paraCaixas de distribuição óptica).
Cabos de patch de fibra de modo único:Tipicamente amarelo com conectores azuis\/mangas protetoras; suporta distâncias estendidas (até 10 km).
Cabos de patch de fibra multimodo:Geralmente laranja ou cinza com conectores bege\/pretos; faixas de transmissão mais curtas (~ 300m ou 500m, dependendo do tipo de laser: fontes de núcleo de 62,5 µm ou 50 µm).
As fibras multimodo são econômicas para a construção de redes de construção ou campus, enquanto as fibras de modo único se destacam em aplicações de longa distância, apesar de exigir equipamentos mais caros. Para instalações abaixo de 1 km, o multimodo permanece economicamente ideal.
ComumConector de fibra ópticaTipos:Classificado estruturalmente como FC, SC, ST, LC, D4, DIN, MU, MT-RJ; Os mais prevalentes são FC, SC, ST e LC.
Conector FC (conector da poça):Carcaça de metal com acoplamento roscado; Originalmente implantado em Sans para anexo de módulo seguro(Veja o exemplo da FC).

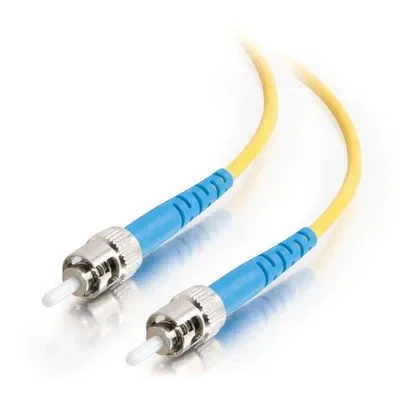

ST Connector (STAB & TWIST):Acoplamento de estilo de baioneta de metal; comum empainéis de remendo (Veja o ST Exemplo).

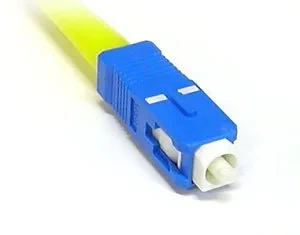

Conector SC (conector quadrado):Design de push-pull de plástico; Snaps em módulos de engenharia resistente a módulos e oxidação plásticos(Veja SC Exemplo).

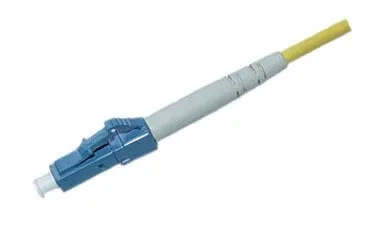

Conector LC (conector LUCENT):Conector de plástico compacto para módulos SFP; assemelha -se a uma variante SC menor(Veja o exemplo da LC).
NOTA: Os conectores FC (metal) oferecem maior durabilidade que as variantes plásticas e geralmente são usadas nos lados ODF. Etiquetas como "FC\/PC" ou "SC\/PC" denotam tipos de polimento de contato físico em marcas de tranças.
6 Fibra de cauda:
Também conhecido como fio de cauda ou arame de pigtail ouPigtail de fibra óptica, ele apresenta um conector em uma extremidade e um núcleo de fibra exposto, por outro. Usado principalmente para conectar cabos ópticos e transceptores de fibra óptica usando acopladores eCordos de remendono meio. Normalmente alojados em caixas de terminação de fibras, os tranças são emendas em outros núcleos de fibra para simplificar a instalação e manutenção do sistema de cabos.
Classificação de Pigtail:
Comocabos de remendo de fibra óptica, Pigtailssão divididos em tipos de modo único e múltiplo, com diferenças de cor, comprimento de onda e distância de transmissão. Os tranças de modo múltiplo são tipicamente laranja (comprimento de onda de 850nm, faixa de ~ 500m), enquanto os tranças de modo único são amarelos (comprimento de onda de 1310nm\/1550nm, 10-40 km). Por contagem do núcleo, eles são categorizados como um núcleo único, 4- core, 6- core, 8- core, 12- {core 24-}}.
Função de Pigtail:
Pigtails servem principalmente como conectores. A fibra nua emcabos ópticosé fundido com tranças para formar uma unidade contínua, enquanto o conector do traquilhado interface com transceptores de fibra para vincular fibras a cabos de pares e saídas de rede. As ferramentas essenciais de splicing de fibra incluem caixas de terminação, transceptores, pombas, acopladores, strippers especializados e cutelos. Interfaces de pigtail padrão: SC\/PC, FC\/PC, LC\/PC, E2000\/APC e ST\/PC.
Tipos comuns de pigtail incluem:
FC-SC (redonda para quadrado): FC conecta caixas ODF, o SC conecta as portas do dispositivo. Estes eram comumente usados no equipamento SBS\/Optix inicial.
FC-FC (arredondado para rodada): normalmente os jumpers de rack ODF.
SC-SC (quadrado para quadrado): conecta placas ópticas entre dispositivos.
SC-LC (cabeça quadrada pequena): usa conectores de snap-in. Encontrado na série Huawei OSN, ZTE S e Legacy Lucent WDM Equipment.
LC-LC: principalmente para conexões internas do dispositivo WDM (menos comum).
7 MPO (Push-On de várias fibras)Cabo de fibra óptica:
Os conectores MPO são caracterizados principalmente por design compacto e alta densidade de fibras. Com o tamanho do conector SC correspondente, mas acomodando 12-24 fibras, elas reduzem bastantearmário de rackespaço de fiação. Os conectores MPO disponíveis incluem 8- núcleo, 12- núcleo, 24-} core, 48- core, 72- núcleo e 144- projetos de núcleo, com 12\/24-} {} {5}} Core Designs, com 12\/24-} {{7} {} {5}} Core Designs, com 12\/24-} {{7} {} {5}} Core Designs, com 12\/24-} {{7} {}}}.
40G MPO Patch CordsNormalmente, use 12- Ferrules multimodo Core; As versões 100G usam 24- núcleo. Como fibra multi-moda,Cabos MPOClassificações ISO 11801 (OM 1- OM5). "OM" significa "Multi-Modo óptico", denotando o padrão de grau de fibra com recursos variados de largura de banda\/distância:
OM1: 1 GB Ethernet
Om3\/om4: cabeamento de data center para 10g\/40g\/100g Ethernet
OM5: estende a capacidade de largura de banda do OM4 para soluções de 100 GB\/se 400 GB\/S
Vantagens de fibra OM5:
Escalabilidade: combina as tecnologias de transmissão SWDM e paralelas para suportar a Ethernet 200\/400G usando apenas 8- fibra multimodo principal.
Eficiência de custos: incorpora a tecnologia WDM de modo único para suportar quatro comprimentos de onda por fibra, reduzindo significativamente os custos de cabeamento.
Compatibilidade: Totalmente interoperável com OM3\/OM4, apoiando aplicativos legados.
Na era 400G, o OM5 demonstra um forte desempenho mesmo durante atualizações de equipamentos de velocidade baixa a alta, oferecendo potencial de aplicação excepcional.

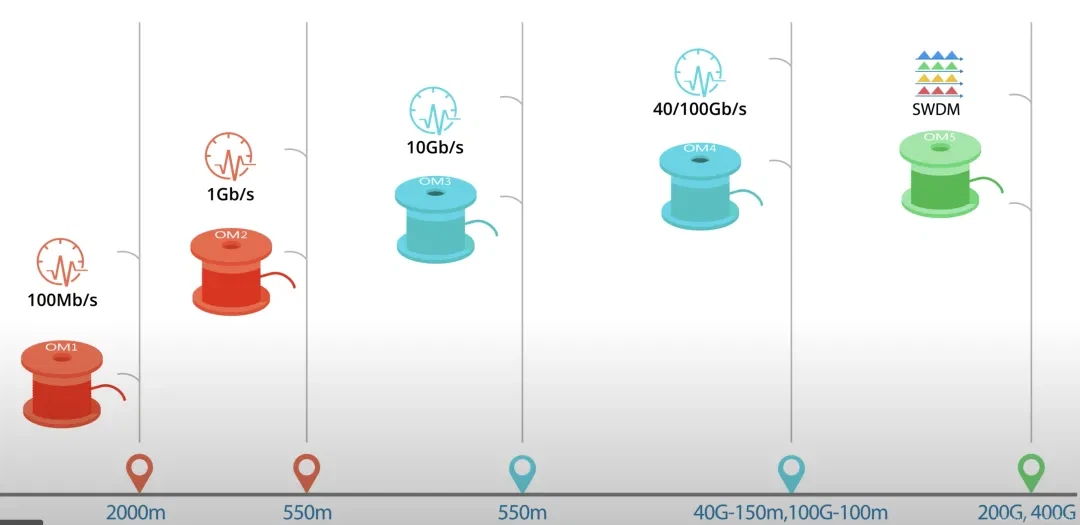

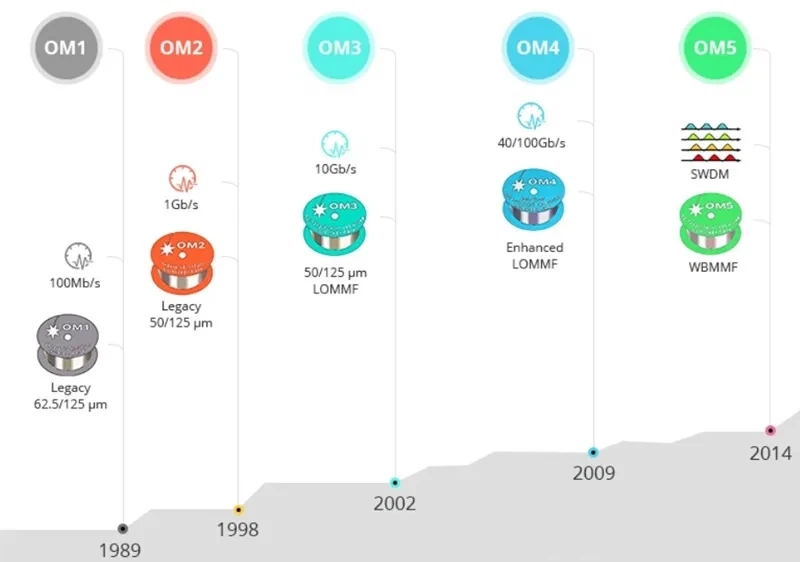

A seção a seguir apresenta uma comparação abrangente dessas fibras ópticas em seis parâmetros principais: dimensões do núcleo, largura de banda, taxa de dados, distância de transmissão, cor da jaqueta e tecnologia de fonte de luz.
Om1 fibra
Reconhecível por sua jaqueta externa laranja padrão
Possui um diâmetro do núcleo de 62,5 micrômetros (µm)
Suporta 10 GB de Ethernet de até 33 metros (embora seja implantado principalmente em redes Ethernet de 100 Mbps)
Compatível com dispositivos baseados em LED que propagam centenas de modos de luz
Om2 fibra
Mantém a convenção de jaqueta laranja
Reduz o tamanho do núcleo para 50 µm, mantendo a compatibilidade de LED
Estende o alcance de 10 GB Ethernet para 82 metros (com uso típico em aplicativos Ethernet de 1 GB)
Om3 fibra
Distinguido por sua jaqueta azul aqua
Emprega o mesmo núcleo de 50 µm, mas otimiza para sistemas baseados em laser com menos modos de luz
Achieve 300- medidor de 10 GB Ethernet Performance através da otimização de largura de banda modal
A fabricação aprimorada agora suporta 100 GB Ethernet em 40-100 distâncias do medidor
Continua sendo a solução dominante para implantações de 10 GB
Om4 fibra
Totalmente compatível com o OM3 (compartilhando a jaqueta azul aqua)
Projetado para transmissão a laser baseada em VCSEL
Entrega 550- links de 10gb\/s (vs. OM3's 300m)
Ativa 40\/100 GB Ethernet até 150m usando conectores MPO
Comumente emparelhado com 40G-SR 4- OSFP+ e 100GBASE-SR 4- OSFP28 Transceptores
Om5 fibra (wbmmf - fibra multimodo de banda larga)
Identificado por sua jaqueta verde limão (Aqua Green)
Mantém 50 µm de compatibilidade do núcleo com om 2- om4
Suporta maior ou igual a 4 canais WDM (850-953 Janela NM) a 28 Gbps por canal
Alcança:
• 440m em redes 40G SWDM4
• 150m em redes 100g SWDM4 (50m além da capacidade do OM4)
• 440m em redes 40G SWDM4
• 150m em redes 100g SWDM4 (50m além da capacidade do OM4)
Carrega ~ 50% de prêmio de custo sobre o cabeamento OM4
Vantagens importantes do OM5
Largura de banda de alta densidade
Opera a 850\/1300nm com capacidade de quadrilánio (4 × tradicional OM 1- OM4 Taxa de transferência)
Combina SWDM e transmissão paralela para ativar a Ethernet de 200\/400g usando apenas 8 fios de fibra
Reduz a contagem de fibras em 75% versus soluções convencionais
Alcance estendido
Empurra as distâncias de 100g-SWDM4 para 150m (vs. OM4's 100m Limit)
Desempenho aprimorado
Reduz a atenuação para 3. 0 dB\/km (de 3,5 dB\/km em om3\/om4)
Adiciona especificações de comprimento de onda de 953 nm
Integração perfeita
Mantém a compatibilidade dimensional com a infraestrutura OM3\/OM4 existente
Oferece escalabilidade superior a custos\/consumo de energia abaixo de alternativas de modo único
Preparado para dominar as implantações de data center de hiperescala de 100g\/400g\/1t
Contexto de implantação
Sistemas Legados: OM1\/OM2 permanecem prevalentes na construção de infraestruturas (1 GB Ethernet)
Data centers modernos: Om3\/om4 dominar 10g -100 g Backbones de alta velocidade
Redes de próxima geração: OM5 revoluciona a transmissão de 40\/100 GB por meio de consolidação de fibras
Características físicas
Existem variações -chave em diâmetro, cor da jaqueta, fonte de luz e largura de banda modal, como mostrado abaixo:
|
Tipo
|
Diâmetro
|
Cor da jaqueta
|
Fonte de luz
|
Largura de banda*
|
|---|---|---|---|---|
|
Om1
|
62.5/125 μm
|
Laranja
|
LIDERADO
|
200 MHz · km
|
|
OM2
|
50/125 μm
|
Laranja
|
LIDERADO
|
500 MHz · km
|
|
Om3
|
50/125 μm
|
Aqua
|
Vcsel
|
2000 MHz · km
|
|
OM4
|
50/125 μm
|
Aqua
|
Vcsel
|
4700 MHz · km
|
|
OM5
|
50/125 μm
|
Verde limão
|
Vcsel
|
28000 MHz · km
|
*A largura de banda modal (MHz · km) indica a capacidade de transporte de sinal sobre a distância.
Especificações de desempenho
A fibra multimodo (MMF) suporta diferentes faixas de distância, dependendo da taxa de dados. Você pode selecionar o tipo ideal com base nas necessidades de seu aplicativo. Veja como as distâncias máximas se comparam entre as taxas de dados:
|
Categoria
|
Ethernet rápido (100 MBE)
|
1GBE
|
10GBE
|
40GBE
|
100GBE
|
|---|---|---|---|---|---|
|
Om1
|
2000 m (~ 6562 pés)
|
275 m (902 pés)
|
33 m (108 pés)
|
N/A
|
N/A
|
|
OM2
|
2000 m (~ 6562 pés)
|
550 m (1804 pés)
|
82 m (269 pés)
|
N/A
|
N/A
|
|
Om3
|
2000 m (~ 6562 pés)
|
N/A
|
300 m (984 pés)
|
100 m (328 ft) ††††††Bus
|
|
Diferenças entre os conectores MPO e MTP
O MPO (Push On multi-fibra) representa o conector multi-fibra de primeira geração do Japão com um mecanismo de trava com mola, agora reconhecido como o termo padrão da indústria para esses conectores produzidos por vários fabricantes. Por outro lado, o MTP® (retirada multi-fibra) é uma marca registrada do US CONEC baseado nos EUA, denotando sua versão aprimorada proprietária dos conectores MPO.
Os conectores MTP® mantêm a compatibilidade total com os conectores MPO padrão e interconectam perfeitamente com a infraestrutura baseada em MPO. No entanto, eles incorporam inúmeras melhorias em engenharia que aumentam a durabilidade mecânica e o desempenho óptico. A principal distinção entre os cabos MTP® e MPO fica em seus conectores - os cabos MTP® apresentam projetos de conectores otimizados com características mecânicas e ópticas superiores.
Principais recursos dos conectores MTP®:
1. Peças de revestimento externo removíveis para facilitar a manutenção
O design da Ferrule MT (componente de alinhamento de precisão) garante desempenho consistente durante o retrabalho da produção ou repoliação
Polaridade reversível em campo após a montagem, com ponteiras passando rigorosas testes de interferência
2. Mecanismo de ponteira flutuante com mola aumenta o desempenho da transmissão durante o acasalamento, mantendo contato físico consistente sob estresse externo
3. Os pinos de guia elíptica de aço inoxidável aumentam a precisão do alinhamento enquanto minimizam o desgaste do orifício-guia, garantindo transmissão sustentada de alto desempenho
4. O clipe de retenção de metal integrado prende o anel push-pull.
Aprimoramentos de desempenho:
Evita o deslocamento do pino de guia
Otimiza a distribuição de tensão da mola
Elimina os danos causados pela fibra do contato da mola durante a operação mecânica
5. Maximização do espaçamento da fibra de fita (depuração) em 12- fibra e aplicações multi-fibras impedem danos causados pela fibra
6. Compatibilidade versátil:
Os conectores MTP® oferecem quatro componentes intercambiáveis padronizados para diversos tipos de cabos:
Os conectores MTP® oferecem quatro componentes intercambiáveis padronizados para diversos tipos de cabos:
Cabos redondos com construção de tubo solto
Cabos de fita com jaquetas elípticas
Conjuntos de fibras de fita nua
Componentes de inicialização ultra-curta (ocupando 45% menos espaço) para instalações de alta densidade
8. Cabo óptico ativo do AOC:
A abreviação paraCabos ópticos ativos, conhecido como "有源光缆" em chinês. Os cabos ópticos ativos do AOC são soluções integradas combinandoMódulos ópticosCom fibra óptica, oferecendo simplicidade plug-and-play. Esses cabos encapsulam dois módulos ópticos com o meio de fibra óptica. Como a transmissão depende da fibra óptica, os módulos AOC incorporam componentes a laser, resultando em custos mais altos em comparação com o DAC. No entanto, suas portas ópticas seladas garantem confiabilidade excepcional, enquanto comprimentos personalizáveis de até 100 metros apresentam uma vantagem importante. Essencialmente, os cabos AOC são cordões de fibra óptica pré-terminados com módulos incorporados.
Normalmente limitado a várias centenas de metros,Cabos AOCRecurso de módulos e fibras integrados permanentemente, reduzindo os custos de produção minimizando componentes ópticos discretos. Embora ideais para aplicações de curto alcance, elas são inerentemente inadequadas para a transmissão de longo curso, dadas as restrições de comprimento físico. Os cabos AOC veem a implantação extensa em ambientes de data center IDC devido à baixa sensibilidade ambiental e eliminação deconector de fibraRequisitos de limpeza. Embora otimizado para o custo sem funcionalidade DDM, suas distâncias de transmissão fixa requerem pré-configuração durante a fabricação.
Comparação AOC vs. DAC:
Cabo de conexão direta (DAC)Refere-se a cabos de alta velocidade baseados em cobre terminados com módulos ópticos. Amplamente adotado em redes de área de armazenamento, data centers e interconexões de HPC, as soluções DAC estão ganhando destaque na infraestrutura de rede. Construídos com condutores banhados a prata e núcleos isolados por espuma, esses cabos empregam blindagem de pares e superando para a integridade do sinal.
Cabo DACVantagens:
Interoperabilidade:Os avanços da tecnologia de cobre permitem a compatibilidade com a capacidade quente comTransceptores ópticos
Eficiência de custos:A infraestrutura de cobre reduz as despesas de implantação versus a fibra óptica
Desempenho térmico:Os núcleos de cobre fornecem dissipação de calor superior
Desvantagens do DAC:
Distância de transmissão restrita
Fator de forma e peso mais volumosos complicamGerenciamento de cabos
Suscetibilidade à interferência eletromagnética, potencialmente causando degradação do sinal
A principal desvantagem das soluções AOC continua sendo seus preços premium em relação às alternativas de cobre.
9. A diferença entre fibra óptica e cabo óptico
Diagrama: composição de um cabo de fibra óptica
A fibra óptica é um meio fino e flexível para transmitir vigas de luz. A maioria das fibras requer várias camadas de proteção antes da implantação, tornando -se o que chamamos de cabos ópticos. Assim, a fibra forma o núcleo do cabo-quando combinado com componentes e camadas de proteção, constitui o cabo óptico completo. Essa proteção externa salvaguardaram contra danos ambientais.
Um cabo óptico padrão contém três elementos: a própria fibra, uma camada de buffer e uma jaqueta externa. Estruturalmente semelhante ao cabo coaxial (mas sem blindagem de malha), seu centro contém um núcleo de vidro que transmite luz. Múltiplas fibras são normalmente agrupadas dentro de uma bainha protetora. O núcleo consiste em vidro de quartzo formado em um minúsculo cilindro de dupla camada dupla e propenso a quebrar, exigindo o revestimento protetor. Essa composição estrutural representa sua diferença fundamental.
Cabos ópticos submarinos: a espinha dorsal da conectividade global
Os cabos submarinos permitem efetivamente a transmissão de dados internacionais. À medida que indústrias como computação em nuvem, big data e IoT se desenvolvem rapidamente, esses cabos se tornaram infraestrutura crítica para a urgente troca global de dados. A crescente demanda por internetData center(IDC) A interconexão e a comunicação em rede continuam a implantar sua implantação.
Suas vantagens incluindo qualidade superior, clareza, capacidade, segurança e custo-efetividade que fazem cabos submarinos da solução dominante. A telegeografia relata que eles carregam mais de 95% do tráfego de dados intercontinentais, superando as comunicações de satélite na largura de banda e na eficiência econômica.
A engenharia se maravilha sob as ondas
Os núcleos de cabos submarinos contêm fibras ópticas de alta pureza que orientam a luz via reflexão interna. Durante a fabricação:
As fibras estão incorporadas em um composto de geléia para resistência à água do mar
A montagem é colocada em um tubo de aço para proteção de pressão
Os fios de aço de alta tensão e tubos de cobre são adicionados para integridade estrutural
Os trabalhadores finalmente aplicam uma camada externa de polietileno
Diagrama: esquema de cabo óptico submarino
Parte 3: Principais players na indústria global de fibras ópticas
As 10 principais empresas da classificação global de fibras ópticas e cabos são representadas por quatro nações: os EUA (Corning), Itália (Prysmian), Japão (Furukawa\/OFS, Sumitomo Electric, Fujikura) e China (YOFC, Hengtong, Fiberhome, Futong, Ztt). As empresas chinesas constituem metade dos 10 primeiros. Yofc, Hengtong Optic-Electric e Fiberhome Command Substanciais quotas de mercado, com o YOFC classificando em segundo lugar globalmente em 12%, seguido por Hengtong em 11%. Fibrehome, Futong e ZTT detêm 7%, 8%e 8%, garantindo quinto, sexto e nono lugares, respectivamente. Corning lidera com 15%, enquanto Furukawa\/OFS, Sumitomo, Prysmian eCobtelresponsáveis por 10%, 5%, 6%e 4%.
Figura:2019 Fibra óptica global e participação de mercado a cabo.
10. Principais fabricantes internacionais:
Corning:Sua planta de fibra de Wilmington, Carolina do Norte, os primeiros restos do mundo entre os maiores.
Furukawa Electric:Um jogador multinacional e chave baseado em Tóquio em sistemas de cabo.
Prysmian:Um líder de renome mundial em cabos de energia e telecomunicações, com sede em Milão, Itália.
Sumitomo Electric:O principal produtor de cabo do Japão, parte da "Denki Sanpa" (três grandes empresas de arame e cabo) ao lado de Furukawa e Fujikura.
Fujikura:Especializado em soluções de cabo integradas.
11. Fabricantes chineses principais:
Yofc (Wuhan, Hubei):Domina a capacidade de pré -forma de fibra óptica da China (30+% share) e é o único exportador de pré -formas, apoiado por P&D forte.
Hengtong Optic-Electric (Suzhou, Jiangsu):Procura estratégias duplas em módulos de fibras e ópticos, alavancando o crescimento da comunicação marinha.
ZTT (Jiangsu):Inova com uma estrutura "terminal de tubo de nuvem" e tecnologia de fibra G.654 proprietária.
Fibrehome (Wuhan, Hubei):Impulsiona o crescimento dos setores de comunicação óptica e TIC.
Interconexão Tongding (Suzhou, Jiangsu):Possui recursos completos da cadeia de suprimentos, pré -formas, fibras, cabos e cabos de energia.
Cobtel Precision Electronics Co., Ltd.(Dongguan):Produz fibras, cabos e produtos semi-acabados, incluindo componentes relacionados e processamento de matérias-primas.
Parte 4: causas primárias de falhas de fibra óptica
12 falhas de fibra óptica causam:
1 comprimento excessivo do cabo óptico ou flexão
2 Compressão ou quebra do cabo óptico, causando estresse desigual da fibra. Quando submetidos a mudanças de pressão ou temperatura, o eixo da fibra revestida forma pequenas curvas irregulares ou até fraturas. Isso faz com que os modos de propagação se convertem em modos de radiação, resultando em perda de sinal óptico.
3 Splicing de fusão óptica de cabo inadequado
4 Diâmetro principal incompatível
5 Diâmetro de preenchimento incompatibilidade
6 Contaminação por face final do conector. Contaminadoconectores de fibraou a umidade em tranças constituem uma das causas mais prevalentes de falhas de comunicação óptica.
7 pobres de polimento de face final do conector
8 Contato de conector com defeito, principalmente em pontos de terminação, como quadros ou interruptores de distribuição óptica. Isso pode resultar de erro do operador, equipamentos com defeito ou conectores de envelhecimento, causando conexões soltas que levam à perda de reflexão e à atenuação de vazamento.
Um par de:O que é matriz de fibra
O próximo artigo:Conector de cabo de fibra óptica: tipos, faces e usos finais
