Tipos de conectores de fibra, faces finais e usos
Mar 25, 2025
Deixe um recado
Na era atual de rápida transmissão de informações,fibra ópticaconectora comunicação se tornou a base das redes de comunicação modernas graças aos seus recursos de transmissão de alta-velocidade e longa-distância. O conector de fibra, como componente crítico dos sistemas de comunicação de fibra óptica, desempenha um papel vital. Neste artigo, apresentarei diferentesfibra tipos de conectoresefibra ópticaendfaces incluindo suas definições, recursos e aplicações.

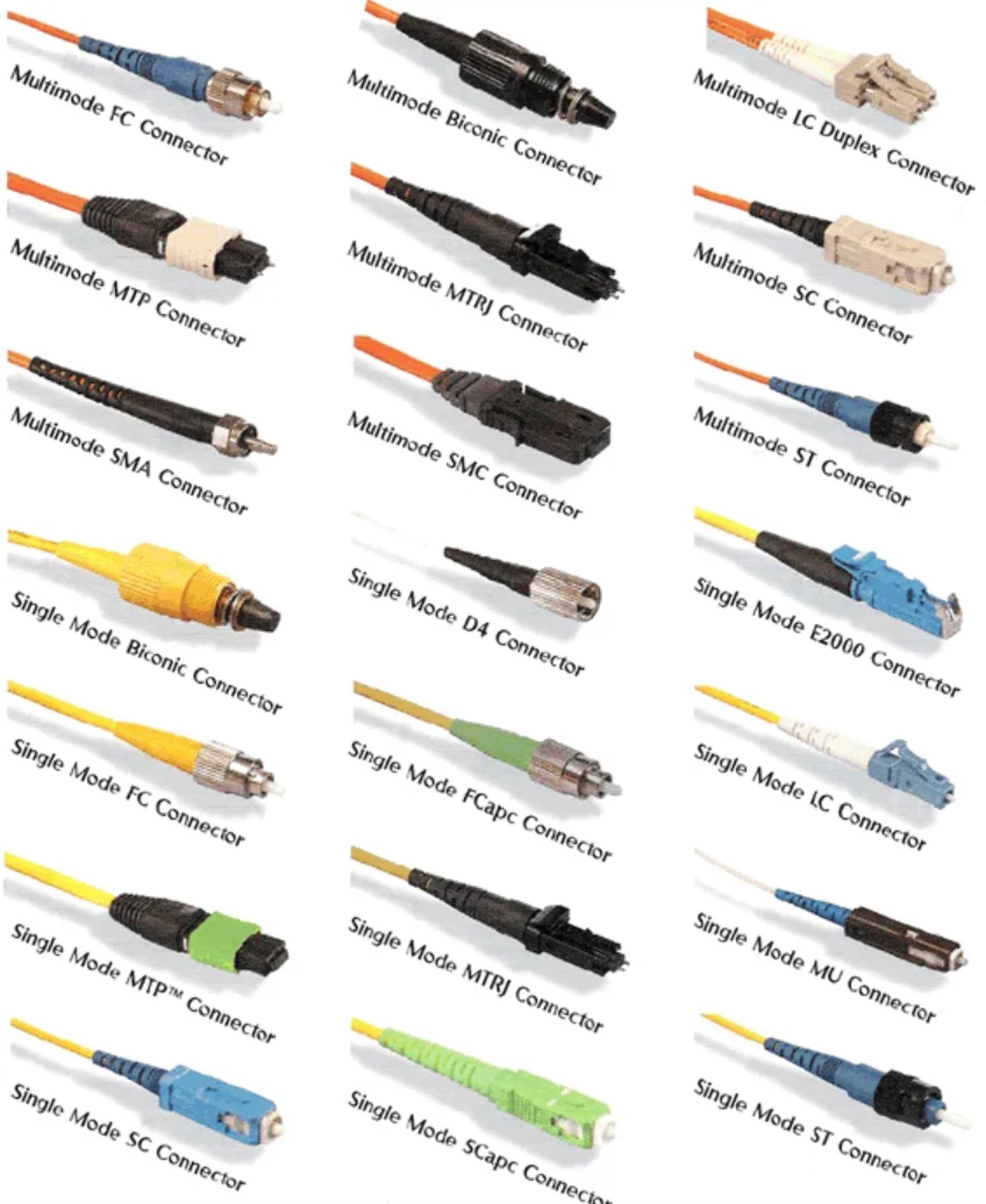

1. PrincipalConectores de fibraTipose aplicativos
1.1 MPO (multi-push de fibra-ativado)
Definição: Conectores MPOsão conectores multifibras de alta-densidade-projetados para acomodar diversas fibras em uma única interface, suportando conexões paralelas para 8, 12 ou 24 fibras.
Características:
Características:
Maximiza a eficiência do espaço:Economiza espaço físico e aumenta a densidade da fiação.
Escalabilidade:Expande facilmente a capacidade da rede para atualizações futuras.
Alta velocidade:Suporta redes de 40G, 100G e{2}}velocidades mais altas.
Eficiência:Reduz o tempo de instalação e manutenção.
Aplicações:
Aplicações:
Centros de dados:Usado para transmissão de dados em alta-velocidade e redução da confusão de cabos.
Telecomunicações:Implantado em instalações FTTH para maior largura de banda.
Radiodifusão:Suporta streaming de vídeo em-alta definição.
Computação de alto-desempenho:Facilita a transferência rápida de dados entre servidores.
Padrão:Está em conformidade com IEC 61754-7, TIA/EIA-604-12, etc.
Padrão:Está em conformidade com IEC 61754-7, TIA/EIA-604-12, etc.
1.2 Conector LC
Definição:Desenvolvidos pela Bell Labs, os conectores LC usam um mecanismo de trava modular semelhante aos conectores estilo-RJ.
Características:
Características:
Tamanho compacto:O diâmetro da ponteira é de 1,25 mm (metade do SC/FC), permitindo maior densidade de porta.
Operação fácil:O travamento push{0}}pull simplifica a inserção/remoção.
Desempenho estável:Baixa perda de inserção e alta durabilidade.
Aplicações:Domina aplicativos SFF de{0}modo único e está crescendo no uso multimodo, comumente encontrado em roteadores einterruptores Ethernet.
Padrão:Está em conformidade com IEC 61754-20, TIA/EIA-604-10, etc.
Aplicações:Domina aplicativos SFF de{0}modo único e está crescendo no uso multimodo, comumente encontrado em roteadores einterruptores Ethernet.
Padrão:Está em conformidade com IEC 61754-20, TIA/EIA-604-10, etc.
1.3 Conector ST
Definição:Os conectores ST apresentam um invólucro redondo com mecanismo de acoplamento de baioneta, comumente usado empainéis de remendo de fibra.
Características:
Características:
Estrutura simples:Fácil de instalar e manter.
Confiável:O acoplamento de baioneta garante conexões estáveis.
Amplamente utilizado:Comum empainéis de remendoe conversores-de fibra óptica.
Aplicações:Normalmente usado em conexões 10Base-F e painéis de conexão de fibra.
Padrão:Está em conformidade com IEC 61754-2, TIA/EIA-604-2, etc.
Aplicações:Normalmente usado em conexões 10Base-F e painéis de conexão de fibra.
Padrão:Está em conformidade com IEC 61754-2, TIA/EIA-604-2, etc.
1.4 Conector FC
Definição:Os conectores FC usam umconcha metálicacom um acoplamento-parafusado, comumente encontrado noODF (painéis de remendo).
Características:
Características:
Durável e robusto:O design-parafusado garante conexões seguras e-resistentes à poeira.
Versátil:Suporta faces finais PC/APC para diversas aplicações.
Aplicações:Amplamente utilizado em redes de telecomunicações, painéis de conexão e terminais ópticos.
Padrão:Está em conformidade com IEC 61754-1, TIA/EIA-604-1, etc.
Aplicações:Amplamente utilizado em redes de telecomunicações, painéis de conexão e terminais ópticos.
Padrão:Está em conformidade com IEC 61754-1, TIA/EIA-604-1, etc.
1.5 Conector SC
Definição:Desenvolvidos pela NTT, os conectores SC possuem um invólucro plástico retangular com trava push{0}}push pull.
Características:
Características:
Custo-efetivo:Acessível e fácil de operar.
Baixa perda:Perda de inserção estável e alta durabilidade.
Alta densidade:Adequado para instalações densas.
Aplicações:Comum em roteadores, switches e equipamentos de transmissão.
Padrão:Está em conformidade com IEC 61754-3, TIA/EIA-604-3, etc.
Aplicações:Comum em roteadores, switches e equipamentos de transmissão.
Padrão:Está em conformidade com IEC 61754-3, TIA/EIA-604-3, etc.
Conector 1.6 MU
Definição:O conector de fibra única-mais compacto do mundo (baseado em SC), desenvolvido pela NTT.
Características:
Características:
Alta densidade:Usa ponteiras de 1,25 mm para instalações compactas.
Variantes:Inclui as séries MU-A (cabo), MU-B (backplane) e MU-SR (módulo).
Aplicações:Usado em conexões de cabo/backplane e módulos LD/PD.
Padrão:Está em conformidade com IEC 61754-15, TIA/EIA-604-15, etc.
Aplicações:Usado em conexões de cabo/backplane e módulos LD/PD.
Padrão:Está em conformidade com IEC 61754-15, TIA/EIA-604-15, etc.
1.7 Conector E2000
Definição:Um conector de travamento push{0}}pull com uma tampa-contra poeira integrada, projetado parafibras-monomodo.
Características:
Características:
Instalações densas:Design de concha compacto.
À prova de-poeira:Tampa protetora integrada.
Aplicações:Ideal para ambientes de modo-único-de alta densidade.
Padrão:Está em conformidade com IEC 61754-18, TIA/EIA-604-18, etc.
Aplicações:Ideal para ambientes de modo-único-de alta densidade.
Padrão:Está em conformidade com IEC 61754-18, TIA/EIA-604-18, etc.
2. Faces finais do conector de fibra: PC, UPC, APC
2.1 PC (Contato Físico)
Definição:Uma face final do PC refere-se à face final do conector de fibra que adota contato físico. A face final é polida com precisão-até uma ligeira curva, com o núcleo da fibra localizado no ponto mais alto da curvatura. Isto reduz efetivamente as lacunas de ar entre os componentes da fibra, permitindo que as duas faces finais da fibra obtenham contato físico.
Características:As extremidades do PC são relativamente simples de fabricar,-econômicas e atendem às necessidades gerais de dados, vídeo e transmissão de voz com boa estabilidade e confiabilidade.
Aplicações:Amplamente utilizado em vários sistemas de comunicação de fibra óptica, como data centers, redes locais (LANs) e redes metropolitanas (MANs). Conectores padrão como SC, FC e ST normalmente adotam polimento de face final de PC.
Padrão:A perda de retorno padrão industrial para faces finais de PC é de -40dB.
Características:As extremidades do PC são relativamente simples de fabricar,-econômicas e atendem às necessidades gerais de dados, vídeo e transmissão de voz com boa estabilidade e confiabilidade.
Aplicações:Amplamente utilizado em vários sistemas de comunicação de fibra óptica, como data centers, redes locais (LANs) e redes metropolitanas (MANs). Conectores padrão como SC, FC e ST normalmente adotam polimento de face final de PC.
Padrão:A perda de retorno padrão industrial para faces finais de PC é de -40dB.
2.2 UPC (Contato Ultra Físico)
Definição:As faces finais UPC são versões aprimoradas das faces finais do PC, apresentando melhor desempenho de polimento e suavidade de superfície, com formato semelhante a uma cúpula-.
Características:As faces finais UPC oferecem maior perda de retorno (normalmente próxima de -50dB ou melhor), reduzindo efetivamente o impacto da luz refletida na transmissão do sinal e melhorando a qualidade e estabilidade do sinal.
Aplicações:Amplamente utilizado em cenários que exigem alta perda de retorno, como redes de telecomunicações, redes de TV a cabo e data centers. Os conectores UPC são particularmente adequados para módulos SFP 10G/25G, proporcionando menor perda de inserção e maior perda de retorno.
Padrão:A perda de retorno padrão industrial para faces finais UPC é de -50dB.
Características:As faces finais UPC oferecem maior perda de retorno (normalmente próxima de -50dB ou melhor), reduzindo efetivamente o impacto da luz refletida na transmissão do sinal e melhorando a qualidade e estabilidade do sinal.
Aplicações:Amplamente utilizado em cenários que exigem alta perda de retorno, como redes de telecomunicações, redes de TV a cabo e data centers. Os conectores UPC são particularmente adequados para módulos SFP 10G/25G, proporcionando menor perda de inserção e maior perda de retorno.
Padrão:A perda de retorno padrão industrial para faces finais UPC é de -50dB.
2.3 APC (Contato Físico Angular)
Definição:As faces finais da APC apresentam um design em ângulo de 8 graus, que desvia a luz para o revestimento em um ângulo, em vez de de volta para a fonte de luz, reduzindo ainda mais a perda de retorno.
Características:As faces finais da APC oferecem a maior perda de retorno (normalmente -60dB ou melhor), minimizando a interferência da luz refletida e melhorando a estabilidade e a qualidade do sinal. Os conectores APC são geralmente verdes, tornando a extremidade angular visível a olho nu.
Aplicações:As faces finais da APC são amplamente utilizadas em cenários que exigem perda de reflexão extremamente baixa, como sistemas de fibra-monomodo, sistemas DWDM e sensores de fibra. Eles também são adequados para transmissão e redes CATV legadas.
Padrão:A perda de retorno padrão industrial para faces finais da APC é de -60dB.
Características:As faces finais da APC oferecem a maior perda de retorno (normalmente -60dB ou melhor), minimizando a interferência da luz refletida e melhorando a estabilidade e a qualidade do sinal. Os conectores APC são geralmente verdes, tornando a extremidade angular visível a olho nu.
Aplicações:As faces finais da APC são amplamente utilizadas em cenários que exigem perda de reflexão extremamente baixa, como sistemas de fibra-monomodo, sistemas DWDM e sensores de fibra. Eles também são adequados para transmissão e redes CATV legadas.
Padrão:A perda de retorno padrão industrial para faces finais da APC é de -60dB.
3. Conclusão
Conectores de fibrasão dispositivos que permitem conexões destacáveis entre fibras ópticas, alinhando com precisão as faces finais para maximizar o acoplamento de luz e, ao mesmo tempo, minimizar o impacto no sistema. Eles influenciam significativamente a confiabilidade e o desempenho detransmissão ópticasistemas. A face final do conector de fibra (por exemplo, PC, APC) refere-se ao design físico (plano ou angular) da própria fibra, frequentemente observado em combinações como FC/PC ou FC/APC-onde "FC" indica o tipo de conector e "PC/APC" indica o design da face final.
