O que são cabos de patch rj45?
Dec 07, 2024
Deixe um recado
1. Introdução
O que são cabos de patch rj45? A liberação de Ansi/tia -568. 2- D fez 28AWGCACO CAT6 CABOScompatível, complicando ainda mais um já complexoRJ45 Cordão de patchmercado.Quais são as diferençasEntre 24AWG, 26AWG, 28AWG, 30AWG e 32AWG medidores? Quais são as diferenças entre os cordões de remendo RJ45 feitos à mão e os fabricados na fábrica? Os vários tipos de cabos de patch RJ45 podem estar disponíveis no mercado, comocabos de remendo plano, cabos de ângulo reto ecabos ultrafinos,ser usado? Quais são os padrões relevantes para os cordões RJ45? Qual é a escolha mais econômica para os cordões RJ45 atualmente?
Com essas questões em mente, mataremos completamente o processo de produção, os princípios e o desempenho dos cordões RJ45 de vários ângulos, tornando a escolha dos cordões RJ45 Patch não mais complicados.
2. Visão geral dos cordões de patch rj45
Em um link de cabo de cobre de 100m (canal), além do link permanente de 90m no meio, também existem cordões RJ45 de 5m em ambos os lados, que é o principal assunto deste artigo. No início do artigo, primeiro confirmaremos alguns conceitos:
01 Os padrões de teste paraRJ45Os cordões de remendo são baseados em dois critérios: "Teste de canal Fluke" e "Teste individual de Fluke".
02 O padrão de teste paraRJ45Os cordões de patch são geralmente o teste do canal Fluke.
03 Os testes de canal são divididos em dois tipos:
A, adicionando o cabo RJ45 Patch a um link 90- medidor. Este teste indica que o cordão RJ45 Patch pode corresponder ao link permanente testado, com a segunda mais alta dificuldade de aprovação;
B, testando o RJ45 Patch Cord em si como um link de canal. Este teste tem a menor dificuldade de passe, mas a gama de links permanentes que ele pode corresponder é a menor, e alguns nem podem ser compatíveis com os links permanentes de sua própria marca.
04 Portanto, oRJ45O teste do canal do cordão de patch com um link permanente de 90- medidor está mais alinhado com as necessidades reais de aplicação do que o teste de canal individual.
É mais difícil de passar do que o teste de canal individual e o custo é maior que o teste de canal individual.
05 Além disso, quase não há diferença na aparência entre os dois.
Para diferenciá-los, você deve olhar para os relatórios de testes de terceiros e relatórios de inspeção de qualidade de fábrica fornecidos pelo fabricante.
06 Para tamanhos de medidor de arame americano (AWG) como 24/26/28AWG, maior o número, mais fino o núcleo de cobre e pior o desempenho.
No entanto, de uma perspectiva de engenharia, os resultados do teste Fluke devem ser priorizados, minimizando os custos (porque o desempenho tem redundância). MaioriaCAT 6 CABOS DE PACTHNo mercado estão 26awg.
07 Além da espessura do fio, torção, torção geral e sem desligar a distância nas extremidades e o material plástico também afeta o desempenho.
3. Por que usamosRJ45Cordões de remendo
Comparação de cordas de patches feitos à mão vs. fabricado na fábrica
01 Muitos RJ45Os cordões de patch são usados em armários (0. 3m), em grandes quantidades, com cenários de flexão frequentes.
Os cabos de remendo RJ45 fabricados na fábrica têm velocidade de construção mais rápida e são menos propensos a causar problemas após a flexão.
02 Cada cabo RJ45 feito de fábrica passou no teste Fluke, portanto, não há necessidade de se preocupar com problemas com o cabo RJ45 no link.
03 Os trabalhadores atuais fracos fabricam cabos de remendo RJ45 manualmente lentamente, com uma alta taxa de erro em ambientes de trabalho severos (quentes e úmidos), e muitos canteiros de obras não têm fluke para testar imediatamente se o desempenho do cordão de patch RJ45 atende ao padrão;
04 A eficiência de produção dos cabos RJ45 feita por fábrica é alta e o custo é menor em comparação com os cabos RJ45 feitos à mão pelos trabalhadores da construção civil.
4. Por que os cabos planos não podem ser usados
Os cabos planos geralmente são vendidos em sites de comércio eletrônico. Comparados aos cabos redondos do RJ45, os cabos planos têm um apelo estético mais alto e muitas pessoas usam cabos planos. No entanto, os cabos planos não se tornem entre os núcleos, e os quatro pares não sofrem torção geral; Eles têm fraca anti-interferência e, quando adicionados a um link permanente de 90-}, seu desempenho não é garantido. Além disso, os cabos planos geralmente são mais caros do que os redondos devido à sua forma única, mas seu desempenho não é tão bom.
Abaixo, usamos dois {{0}}} cabos planos de medidor + Cobtel 90- metro 0. 52 CABELA 6 CABO DE ENGENHARIA Link permanente e dois cabos de cabo a jato a jato a jactérmo 6 {5-} categorias A Classory A-grank {8}}} Meter. 100- link de canal do medidor para teste.
5- Cabo plano do metro + COBTEL 90- Medidor de engenharia 052 Relatório de teste do canal de cabo
5- Cabo plano do medidor + COBTEL 90- Medidor Distribuidor 057 Relatório de teste do canal do cabo.
A seguir, são apresentados os resultados do teste para o medidor Cobtel {{0}} 0.
5- Cabo plano do metro + Cobtel 90- Medidor de engenharia 052 Relatório de teste de link para pervantamento de cabo
5- Cabo plano do medidor + COBTEL 90- Medidor Distribuidor 057 Relatório de teste de link para pervant de cabo.
Nos resultados do teste acima, podemos ver que o link do canal com cabos planos não pode passar no teste. Portanto, o uso de cabos redondos padrão RJ45 é muito necessário.
5. São os 7, 7a eCabos CAT8Vendido na Amazon e em outras plataformas de comércio eletrônico tão impressionantes quanto descritas?
Ponto de vista 1
A organização TIA/EIA não reconheceCAT 7 CABOS. Os cabos de categoria 7 definidos por ISO/IEC usam conectores GG45 ou conectores TERA de 600 MHz. Portanto, todas as reivindicações on -line de cabos de gatos usando o comumConectores RJ45são falsos. O desempenho da Super Categoria 6 é semelhante ao da categoria 7 e pode basicamente substituir a categoria 7.
Ponto de vista 2
A organização TIA/EIA não reconhece os cabos da categoria 7A. A ISO 11801 Emenda 2 (2010) introduziu os cabos do canal e da categoria FA (FA (FA) com uma frequência de até 1000MHz, adequados para várias aplicações, incluindo CATV (862} MHz). O objetivo da categoria 7A é apoiar potencialmente o futuro 40 Gigabit Ethernet: 40GBASE-T. Os resultados da simulação mostram que 40 gigabit Ethernet podem ser alcançados a 50 metros e 100 gigabits Ethernet a 15 metros. Em 2007, pesquisadores da Universidade Estadual da Pensilvânia previram que circuitos de 32 nm ou 22 nm permitiriam 100 gigabit Ethernet a 100 metros. No entanto, em 2016, o Grupo de Trabalho IEEE 802.3BQ aprovou a alteração 3, que definiu 25GBase-T e 40GBASE-T como cabeamento de categoria 8 a 2000 MHz. Portanto, a categoria 7A não suporta 40 gigabit Ethernet. A partir de 2017, não há dispositivos com conectores que suportem os canais da categoria 7A. Isso é tão raro quanto um panda gigante, quase invisível no mercado e bastante inútil para os usuários.
Ponto de vista 3
O grupo de trabalho TR43 aprovou a categoria 8 com base no ANSI/TIA 568- c. 2-1. É definido até 2000MHz, adequado para distâncias de até 30 m ou 36 m, dependendo do cordão RJ45 usado. Canal do tipo I (CABELA CATURA 8.1): Design mínimo do cabo U/FTP ou F/UTP, totalmente compatível com atraso, interoperável com EA (Cat 6a) usandoPlugues 8p8c; Canal tipo II (CACURA DO CATURA 8.2): Mínimo F/FTP ou S/FTP, interoperável com FA (categoria 7A) usando Tera ou GG45. O cabeamento de categoria 8 é usado principalmente para distâncias curtas entre comutadores e servidores em data centers, não adequados para cabos de escritório em geral.
6. Os cabos de remendo RJ45 em todos os cobre podem ser usados?
Atualmente, existem alguns cabos de patch RJ45 muito baratos no mercado, rotulados como todos-cobre, com preços muito baixos. O preço de um cabo 1- medidor é menor que 2 yuan. Comocabos de rede, Os cordões de remendo RJ45 precisam usar cobre sem oxigênio com um conteúdo de cobre de 99,95% ou mais. Esses cabos de remendo RJ45 usam materiais não padrão. Seus dados de teste também são aterrorizantes. A vantagem dos cordões de patch RJ45 em todos os cobre é o preço baixo e todos os outros aspectos são desvantagens.
Utilizamos {{0}} METENTE ALL-COPPER RJ45 CANTOS PARA TESTE DE TESTE DE CANAL, CONDUTA SEMPRETAÇÃO TESTES DO CANAL INDIVIDADO, Adicionando COBTEL 90- METER 0.
3- medidor All-Colle
3- Medidor All-Colle
5- Cabo plano do metro + COBTEL 90- medidor 057 Relatório de teste de canal de canal de distribuição de distribuição
Pode -se observar que um fio de patch RJ45 ruim é catastrófico para todo o link, arrastando o link que já passou no teste de link permanente, tornando todo o link do canal incapaz de atender às necessidades de transmissão do gigabit de categoria 6.
7. Cobtel Categoria 6 Engenharia RJ45 Patch Cord Desempe
CABTEL CAT6 UTP RJ45 PATCH CORD CANTRO RJ45
Os padrões aprovados são os seguintes:
ANSI/TIA -568. 2- d
ISO 11801
IEC 60603-7
IEEE 802.3AF, 802.3AT, 802.3BT
Ul 1863
CAN/CSA-C22.2, etc.
ISO 11801
IEC 60603-7
IEEE 802.3AF, 802.3AT, 802.3BT
Ul 1863
CAN/CSA-C22.2, etc.
Os resultados dos testes de desempenho são os seguintes:

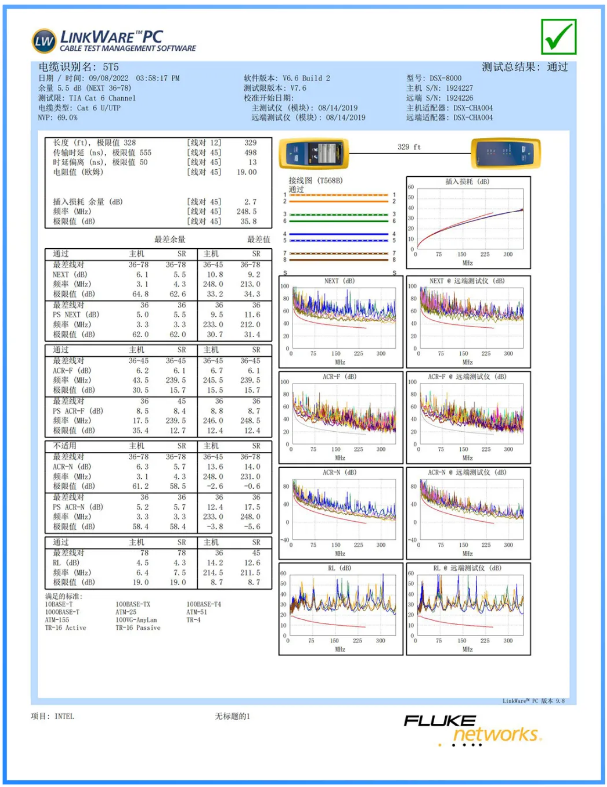

5- medidor Cobtel RJ45 Patch Cord + 90- medidor 057 Relatório de teste de cabo de distribuição de distribuição
5- medidor Cobtel Cat 6 Cabo de patch não blindado + 90- Relatório de teste de cabo de engenharia do medidor
Os cabos RJ45 de RJ45 fabricados na Cobtel têm projetos pensativos na embalagem:
• Método de pacote: fácil de abrir com uma atração
• Linha de engrenagem da bolsa de embalagem: fácil de abrir com uma lágrima
8. Processo de produção de cordões RJ45
01 Cortando e removendo
Máquina de corte e remoção automática
Configuração de comprimento automático, pequeno erro, velocidade rápida;
Decapagem automática, ajuste do parâmetro CNC, nenhum dano ao desempenho da pele que afeta o desempenho, estável e uniforme.
Corte e remoção manual
Grande erro no comprimento de corte, velocidade lenta;
Força desigual de remoção, fácil danificar o núcleo e reduzir o desempenho.
02 Twisting
Máquina de torção automática
Torção pneumática, velocidade rápida, uniforme.
Torção manual
Velocidade lenta e intensiva em mão-de-obra.
03 CRIMPINGConectores RJ45
Máquina de crimpagem automática RJ45
Duas peçasConectores RJ45, curta distância desviada, bom desempenho;
Velocidade rápida, boa estabilidade.
Manual RJ45 crimpagem
A distância de uma peça que não tempende é instável, o desempenho é instável;
Algunsalicate de crimpagemsão de baixa qualidade, causando crimpagem ruim.
A distância que não aporreva afeta muito o desempenho geral do link. Geralmente, a distância máxima que não utiliza para os links de categoria 6 está dentro de 13 mm, o que realmente impõe altos requisitos ao processo de cordão de patch RJ45.
Requisitos para desviar o comprimento de diferentes cabos
04 Processo de moldagem por injeção
Máquina de moldagem de injeção automática
Moldagem de injeção de PVC suave, melhora o desempenho da flexão da cabeça;
Moldagem de injeção mais esteticamente agradável esteticamente.
Manual sem moldagem por injeção
Os cabos RJ45 feitos à mão não possuem processos de moldagem por injeção, e o peso do cabo é suportado por oito pedaços de garfo, causando facilmente contato fraco entre o núcleo e as peças do garfo. Ao se conectar apainéis de remendoeinterruptores Ethernet, oConectores RJ45e os fios de cabos RJ45 feitos à mão quase formam uma curva de 90 graus, que é feia e afeta bastante o desempenho da transmissão e pode até falhar no teste.
05 Teste de Fluke
Teste de fluke antes de remessa de equipamento
Cada um passa no teste, sem problemas com a sequência de arame, sem problemas com o desempenho.
Equipamento apenas testa a continuidade do fio
Testes continuidade com a função de sequência do fio, sem problemas com sequência de arame, resultados de desempenho desconhecido.
Testes continuidade com a função de sequência do fio, sem problemas com sequência de arame, resultados de desempenho desconhecido.
24/26/28/30AWG Medas
| Medidores/awg | polegada | mm | Área transversal | 1.122932197 |
| 0000 | 0.4600 | 11.6840 | 107.22 | |
| 000 | 0.4096 | 10.4049 | 85.03 | |
| 00 | 0.3648 | 9.2658 | 67.43 | |
| 0 | 0.3249 | 8.2515 | 53.48 | |
| 1 | 0.2893 | 7.3481 | 42.41 | |
| 2 | 0.2576 | 6.5437 | 33.63 | |
| 3 | 0.2294 | 5.8273 | 26.67 | |
| 4 | 0.2043 | 5.1894 | 21.15 | |
| 5 | 0.1819 | 4.6213 | 16.77 | |
| 6 | 0.1620 | 4.1154 | 13.30 | |
| 7 | 0.1443 | 3.6649 | 10.55 | |
| 8 | 0.1285 | 3.2636 | 8.37 | |
| 9 | 0.1144 | 2.9064 | 6.63 | |
| 10 | 0.1019 | 2.5882 | 5.26 | |
| 11 | 0.0907 | 2.3048 | 4.17 | |
| 12 | 0.0808 | 2.0525 | 3.31 | |
| 13 | 0.0720 | 1.8278 | 2.62 | |
| 14 | 0.0641 | 1.6277 | 2.08 | |
| 15 | 0.0571 | 1.4495 | 1.65 | |
| 16 | 0.0508 | 1.2908 | 1.31 | |
| 17 | 0.0453 | 1.1495 | 1.04 | |
| 18 | 0.0403 | 1.0237 | 0.82 | |
| 19 | 0.0359 | 0.9116 | 0.65 | |
| 20 | 0.0320 | 0.8118 | 0.52 | |
| 21 | 0.0285 | 0.7229 | 0.41 | |
| 22 | 0.0253 | 0.6438 | 0.33 | |
| 23 | 0.0226 | 0.5733 | 0.26 | 057 052 cat 6 |
| 24 | 0.0201 | 0.5106 | 0.20 | 050 CAT 5E |
| 25 | 0.0179 | 0.4547 | 0.16 | |
| 26 | 0.0159 | 0.4049 | 0.13 | |
| 27 | 0.0142 | 0.3606 | 0.10 | |
| 28 | 0.0126 | 0.3211 | 0.08 | |
| 29 | 0.0113 | 0.2859 | 0.06 | |
| 30 | 0.0100 | 0.2546 | 0.05 | |
| 31 | 0.0089 | 0.2268 | 0.04 | |
| 32 | 0.0080 | 0.2019 | 0.03 | |
| 33 | 0.0071 | 0.1798 | 0.03 | |
| 34 | 0.0063 | 0.1601 | 0.02 | |
| 35 | 0.0056 | 0.1426 | 0.02 | |
| 36 | 0.0050 | 0.1270 | 0.01 |
AWG Tabela de conversão
Ao comprar cordões de patch RJ45, você pode ver termos como 0. 2bc/0. 16bc/0. 127bc. O 0. 2 aqui se refere ao diâmetro de um único fio de cobre em um 78 fita de fio de cobre após passar pela máquina de desenho, convertido no medidor AWG com o qual estamos familiarizados:
S (área de seção transversal) = 73.1415*(0.
Não se preocupe, os 7 fios de arame no cordão RJ45 se torcerão em um núcleo de cobre, e então os 8 núcleos de cobre torcerão novamente e
será esticado, reduzindo a área da seção transversal para cerca de 0. 2
que é o 24AWG com o qual estamos familiarizados.
S (área de seção transversal) = 73.1415*(0.
Não se preocupe, os 7 fios de arame no cordão RJ45 se torcerão em um núcleo de cobre, e então os 8 núcleos de cobre torcerão novamente e
será esticado, reduzindo a área da seção transversal para cerca de 0. 2
que é o 24AWG com o qual estamos familiarizados.
0. 16bc é o mesmo, finalmente equivalente a 26awg.
0. 127bc Finalmente equivalente a 28AWG.
0. 127bc Finalmente equivalente a 28AWG.
A comparação de 24/26/28/30/32wg de seção transversal de medidores
Atualmente, existem muitosCAT 6 CABOS DE PACTHcom 28awg medidores no mercado. Deve -se notar que, nos padrões anteriores, os padrões ANSI/TIA indicaram que28 cabos awgnão atendeu aos requisitos e os padrões necessários Parte torcido O cabeamento estruturado para usar 22 a 26 cabos AWG como cabos horizontais, não 28 AWG. No entanto, agora o TIA -568. 2- D Anexo normativo confirmou 28 cordões de patch rj45 awg. O diâmetro de 28 cabos AWG é quase metade dos típicos cabos Ethernet de 24 AWG, o que ajuda a reduzir o congestionamento, melhorar o fluxo de ar em torno de dispositivos ativos eGerenciamento de cabos. Além disso, pode reduzir o raio de flexão, proporcionando flexibilidade para movimentos, adição e alterações mais fáceis. No entanto, 28 cordões de patch RJ45 AWG têm maior perda de inserção, que está diretamente relacionada ao comprimento do canal. O uso de 28 cabos AWG requer redução do comprimento total do canal. Por exemplo, ao usar 10 metros de 28 cabos AWG, o comprimento total do link permanente é de 82,5 metros.
Para os cordões 28awg rj45 patch, tia -568. 2- D fornece requisitos detalhados de desempenho de teste.
Primeiro, o TIA permite o uso de cabos de remendo 28AWG RJ45. Ele também fornece regulamentos detalhados sobre a atenuação geral após adicionar cabos de patch 28AWG RJ45 a um comprimento do canal 100-}.
ANSI/TIA Define os requisitos de atenuação para 100- links de canal do medidor ao usar cordões de patch 28AWG RJ45.
Utilizando cabos de patch de 28 bitola de 28 de comprimento 28, o comprimento do link do canal não pode exceder 96,2 metros. Além disso,
À medida que o comprimento do cordão de adesivo RJ45 aumenta, o comprimento geral do canal deve ser reduzido.
À medida que o comprimento do cordão de adesivo RJ45 aumenta, o comprimento geral do canal deve ser reduzido.
ANSI/TIA Especifica que o comprimento máximo para os links de canal de patch rj45 28AWG RJ45 está em 20 graus.
Além disso, há também um teste individual para cordões de patch RJ45, que não serão expandidos neste artigo, e discutiremos isso em detalhes posteriormente.
9. Resumo: Métodos para selecionar cordões de patch rj45
01 Teste de Fluke Pelo menos Passe no teste de canal Fluke 100m para cordões de patch rj45
02 395 núcleo de cobre sem oxigênio, Recuse ferro vestido de cobre
03 Nível de cabeamento abrangente
