Tipos de cabos MTP: o guia completo para redes de alta-densidade
Jun 15, 2026
Deixe um recado
DR:Os cabos MTP (Multi{0}}Fiber Termination Push-on) agrupam de 8 a 144 fibras em um único conector, tornando-os a espinha dorsal das redes de data center 40G, 100G, 400G e 800G. Existem quatro tipos principais de cabos MTP: jumper, tronco, chicote e conversão. A escolha do tipo certo, do grau de fibra (modo único OM3, OM4, OM5 ou OS2) e do método de polaridade (Tipo A, B ou C) determina se o link funciona ou falha. Este guia aborda todas as decisões necessárias para especificar sua próxima implantação com confiança.
Háquatro tipos principais de cabos MTPusado em redes de fibra óptica de alta-densidade:Cabos de ligação MTP(bainha-única, ambas as extremidades terminadas com conectores MTP, 8–144 fibras, para conexões de patch curtas dentro ou entre racks),Cabos tronco MTP(bainha-dupla, backbone com alta-fibra-de 48 a 144 fibras entre áreas de distribuição),Chicote/cabos de interrupção MTP(uma extremidade MTP se espalha para vários conectores duplex LC ou SC, conectando portas ópticas-paralelas a equipamentos duplex) eCabos de conversão MTP(transições entre as arquiteturas Base-8, Base-12 e Base{25}}16 sem substituir todo o sistema de tronco). Todos os quatro tipos suportam transmissão óptica paralela em velocidades de 40G, 100G, 400G, 800G e 1,6T emergentes, em conformidade com IEC 61754-7 e TIA-604-5 (FOCIS 5). A seleção do tipo de cabo MTP correto requer a combinação de três variáveis adicionais: grau de fibra (OM3 até 100m/40G, OM4 até 150m/100G, OM5 para SWDM 400G/800G ou OS2 monomodo para alcance médio a longo), polimento da face final (UPC para multimodo; APC para modo único) e método de polaridade (Tipo A, B ou C - Tipo B é o padrão para virtualmente todas as novas construções ópticas paralelas 40G–800G). Este guia cobre todos os tipos de cabos MTP na íntegra: especificações físicas, compatibilidade de grau de fibra, configurações de pinos do conector, métodos de polaridade, etapas de implantação e procedimentos de manutenção.
O que é um cabo MTP?

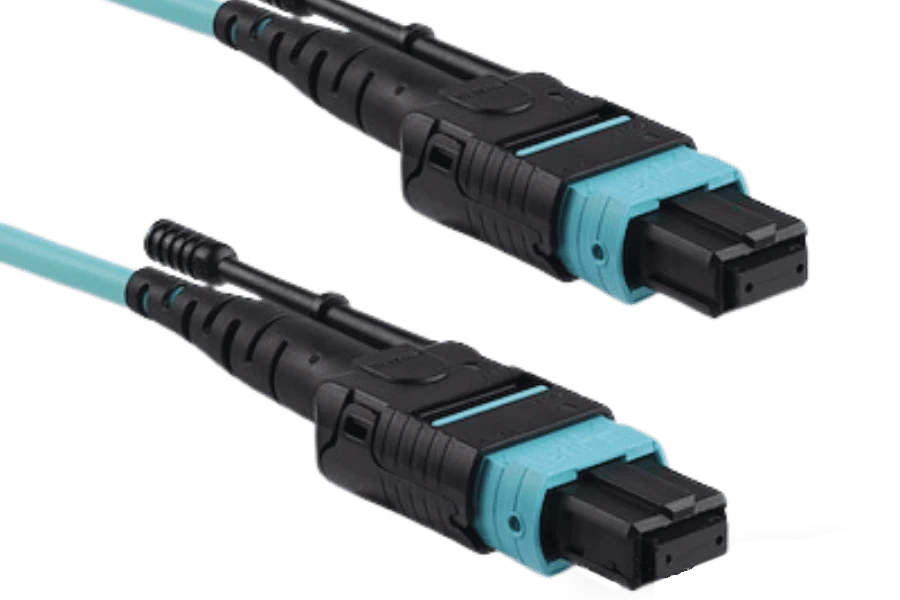

UmCabo MTPé um conjunto óptico-pré{2}}terminado de fábrica de alta-densidade com o conector US Conec MTP, projetado para abrigar múltiplas fibras (normalmente 8, 12, 16, 24 ou até 144 fios) em uma única virola MT moldada-de precisão. Esses cabos atendem aos padrões internacionaisCEI 61754-7eTIA-604-5 (FOCIS 5), garantindo interoperabilidade mecânica e óptica perfeita. Projetados como interface padrão para óptica paralela, eles suportam redes de alta-velocidade que variam de 40G e 100G (via QSFP+ e QSFP28) até 400G, 800G e 1,6T (usando formatos QSFP-DD e OSFP). Ao consolidar dezenas de fibras em uma única conexão física, essesTipos de cabos MTPreduza o consumo de espaço em rack em até 75% em comparação com patch cords LC duplex legados.
| Especificação | Valor |
|---|---|
| Contagens de fibra por conector | 8, 12, 16, 24, 32, até 144 |
| Tipo de virola | MT (transferível mecanicamente) |
| Padrões de conformidade | IEC 61754-7, TIA-604-5 (FOCIS 5) |
| Ciclos de acoplamento do conector (classificado) | >1,000 |
| Perda de inserção típica (MTP Elite) | 0,15–0,35dB |
| Perda de inserção típica (MPO padrão) | 0,35–0,75dB |
| Velocidades suportadas | 40G, 100G, 400G, 800G, 1.6T |
| Material do pino guia | Aço inoxidável |
| Métodos de polaridade | Tipo A (direto-), Tipo B (crossover), Tipo C (par-invertido) |
Omecanismo de travamento-push- o recurso físico que define os conectores MTP - permite o acoplamento de-ação única e-sem ferramentas com um ciclo de vida nominal superior1.000 inserçõesantes da degradação do desempenho. O conector macho (com dois pinos-guia-de aço inoxidável) combina com o conector fêmea (sem pinos), com a ponteira MT flutuante mantendo o contato físico da fibra dentro da tolerância de alinhamento lateral de ±1 µm. Os cabos MTP são implantados em três ambientes principais:data centers corporativos e de hiperescala(backbone e cabeamento horizontal),centrais de telecomunicações(patch e distribuição de alta-densidade) eclusters de computação/IA de alto-desempenho(baixa-latência e alta-GPU de largura de banda-para-switch interconexões em 400G e 800G).
Um único conector MTP pode substituir até 24 conexões de fibra individuais. Compare isso com um patch cord LC duplex padrão, que suporta apenas dois. Essa vantagem de densidade é transformacional em escala. Ao gerenciar centenas de portas em dezenas de racks, a diferença entre gerenciar fibras individuais e gerenciar montagens MTP determina quanto tempo sua instalação leva e quão limpa ela é executada.
Para uma visão mais ampla de como o MTP se encaixa no ecossistema de cabeamento de fibra óptica, consulte nosso guia sobretipos de patch cord de fibra óptica.
MTP x MPO: Qual é a verdadeira diferença?
Embora ambos compartilhem o mesmo formato físico,MTP(Multi-Fiber Termination Push-on) é uma marca registrada da US Conec que representa uma versão premium de-engenharia e alto{3}}desempenho do genéricoMPOConector (multi-push de fibra-ligado). Mecanicamente, o design do MTP introduz quatro melhorias críticas em relação ao MPO padrão:
-
Virola flutuante:Permite que os terminais acoplados permaneçam em contato físico sob carga, preservando o alinhamento do sinal durante o roteamento do cabo.
-
Pinos guia elípticos:Pinos de aço inoxidável com tolerâncias restritas evitam o desgaste nos orifícios de alinhamento, garantindo um posicionamento consistente de fibra-a{1}}fibra.
-
Carcaça removível:Permite a reconfiguração rápida-de campo do gênero do conector (macho para fêmea) e polaridade (Tipo A vs. Tipo B).
-
Mecanismo de bloqueio deslizante:Mantém um travamento mecânico sólido mesmo sob alta vibração estrutural.
Essas tolerâncias reduzem a perda de inserção típica paraConectores MTP Elite para 0,15 dB – 0,35 dB, comparado com0,35 dB – 0,75 dB para conectores MPO padrão, tornando o MTP crucial para orçamentos apertados de links ópticos em caminhos de 400G e 800G.
MTP e MPO são mecanicamente interoperáveis - ambos se conectam aos mesmos adaptadores e cassetes -, mas MTP é uma versão premium-com marca registrada do padrão MPO desenvolvido pela US Conec, com quatro aprimoramentos estruturais que melhoram diretamente o desempenho óptico e mecânico:
|
Recurso
|
MPO padrão
|
MTP (Conec EUA)
|
|---|---|---|
|
Projeto de virola
|
Virola fixa
|
Ponteira flutuante (contato de ±1 µm sob carga)
|
|
Pinos guia
|
Aço cilíndrico padrão
|
Aço inoxidável elíptico (desgaste reduzido, alinhamento mais preciso)
|
|
Mecanismo de bloqueio
|
Trava básica
|
Trava deslizante (resiste à perda de contato-induzida por vibração)
|
|
Habitação
|
Fixo
|
Removível (polaridade/gênero reconfigurável-em campo sem substituição de cabo)
|
|
Perda de inserção típica
|
0,35–0,75dB
|
0,15–0,35 dB (MTP Elite)
|
|
Atualização de infraestrutura necessária
|
-
|
Nenhum - drop-compatível com todos os hardwares MPO
|
A ponteira flutuante é a melhoria mais impactante: sob tensão no roteamento de cabos ou ciclos repetidos de inserção, uma ponteira MPO fixa pode perder o contato físico da fibra, causando eventos de perda intermitentes. A flutuação-acionada por mola do MTP compensa o deslocamento angular e lateral, mantendo as extremidades da fibra em contato o tempo todo.
Os 4 principais tipos de cabos MTP explicados
Os quatroTipos de cabos MTPdiferem na configuração do conector, na faixa de contagem de fibras, na construção da capa e na aplicação da camada de rede. Use a tabela de resumo abaixo para identificar o tipo certo antes de ler a análise técnica completa de cada um:
|
Tipo de cabo MTP
|
Conectores
|
Contagens de fibra
|
Jaqueta
|
Função de rede primária
|
|---|---|---|---|---|
|
Saltador
|
MTP ↔ MTP (ambas as extremidades)
|
8, 12, 16, 24, até 144
|
Bainha-única
|
Painel de conexão para transceptor; dentro de-links de gabinete
|
|
Porta-malas
|
MTP ↔ MTP (ambas as extremidades)
|
12, 24, 48, 72, 96, 144
|
Bainha-dupla
|
Execuções de backbone: MDA para HDA, conexões-cruzadas
|
|
Arnês / Fuga
|
MTP em uma extremidade → duplex LC/SC na outra
|
8, 12, 24
|
Sub{0}}cabos fanout
|
Porta paralela para dispositivo duplex; 100G SR4 → 4×25G
|
|
Conversão
|
MTP em ambas as extremidades (diferentes contagens de fibras)
|
24→3×8; 2×12→3×8
|
Fanout ou single
|
Migração de Base 12 para Base 8; reutilização de tronco legado
|

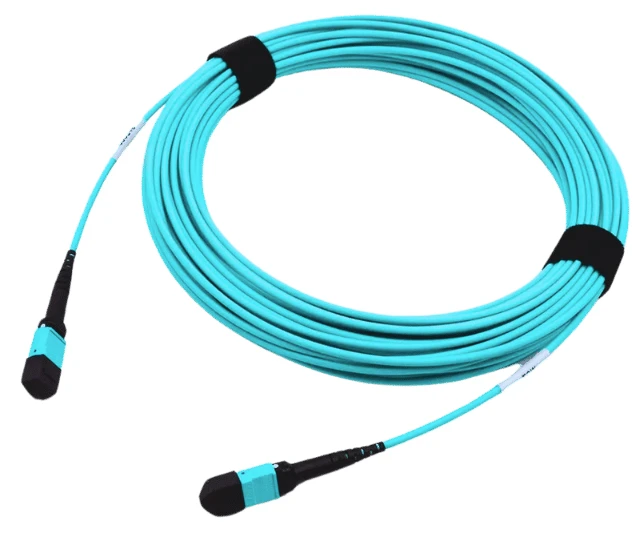

Cabos de ligação MTPtermine com conectores MTP em ambas as extremidades. Use-os para conectar uma porta de patch panel de fibra a um transceptor de switch ou para conectar dois módulos ópticos diretamente. Eles vêm em configurações macho (com pinos-guia) e fêmea (sem pinos-guia). Jumpers fêmea-para{4}}fêmea com um adaptador entre eles são os mais comuns na-configuração do gabinete.
Os cabos jumper MTP são compatíveis comQSFP+ (40G), QSFP28 (100G), QSFP-DD (400G/800G), eOSFP (400G/800G)transceptores. Para conexões diretas de transceptor-para{2}}transceptor, sempre verifique se a porta do transceptor requer ummacho(com pinos guia) oufêmea(sem pinos guia) conector - a maioria das portas ativas do transceptor são machos, exigindo uma extremidade de cabo fêmea.
Para ajudá-lo a determinar qual dosTipos de cabos MTPpara selecionar, aqui está uma tabela de comparação técnica mapeando sua arquitetura, contagens típicas de fibra e alvos de implantação:
|
Tipo de cabo MTP
|
Contagem de fibras
|
Configuração de gênero do conector
|
Caso de uso comum/alvo de rede
|
|---|---|---|---|
|
Cabos de ligação MTP
|
8, 12, 16, 24, até 144
|
Feminino-para-feminino (padrão); Feminino-para{3}}masculino
|
Conectando transceptores (por exemplo, QSFP28/QSFP-DD) diretamente ou patch panel para portas de switch.
|
|
Cabos tronco MTP
|
12, 24, 48, 72, 96, 144
|
Masculino-para{1}}masculino (padrão com distintivos)
|
Cabeamento de backbone estruturado primário entre áreas de distribuição MDA e HDA.
|
|
Separação/arnês MTP
|
8, 12, 16, 24
|
MTP (macho ou fêmea) em uma extremidade do LC/SC Duplex
|
Divisão de portas paralelas 100G/400G (por exemplo, SR4) em 4 fluxos duplex discretos 10G/25G ou 8x 50G.
|
|
Cabos de conversão MTP
|
24 (Base-12) a 3x8 (Base-8); 2x12 a 3x8
|
Feminino-para-feminino; Feminino-para{3}}masculino
|
Atualização do cabeamento tronco Base-12 legado para suportar transceptores Base-8 ou Base-16 mais recentes sem desperdício de fibra.
|

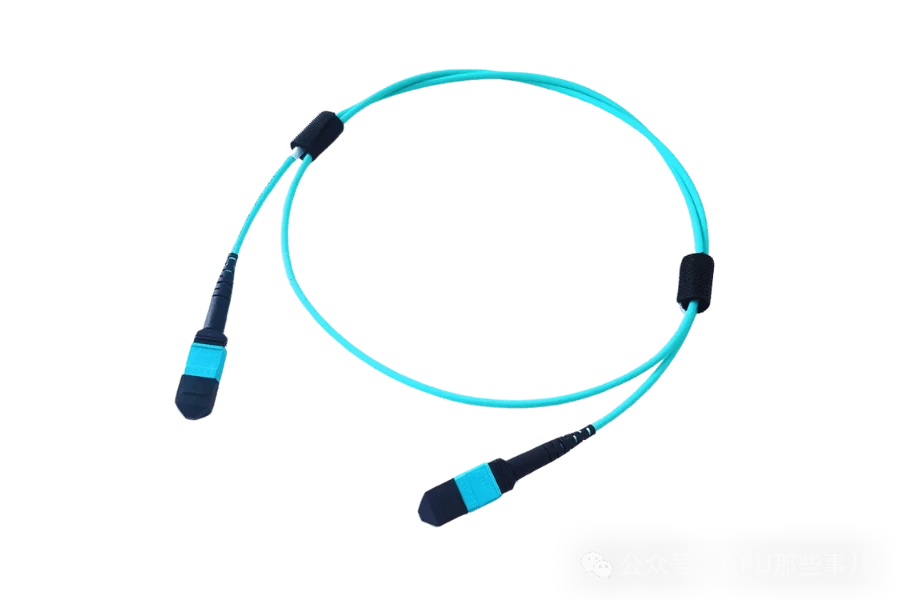

Cabos tronco MTPsão a espinha dorsal da planta de cabeamento do data center. Eles carregam altas contagens de fibras, normalmente 48, 72, 96 ou 144 fibras, dentro de um design de-bainha dupla que fornece maior resistência à tração e à compressão do que conjuntos-de jaqueta única. Essa durabilidade os torna a escolha certa para longos percursos entre salas de equipamentos, Áreas de Distribuição Principal (MDA) e Áreas de Distribuição Horizontal (HDA). Os cabos tronco não se conectam diretamente aos módulos ópticos. Eles terminam em painéis de conexão ou módulos de cassete, que distribuem fibras individuais para equipamentos ativos.

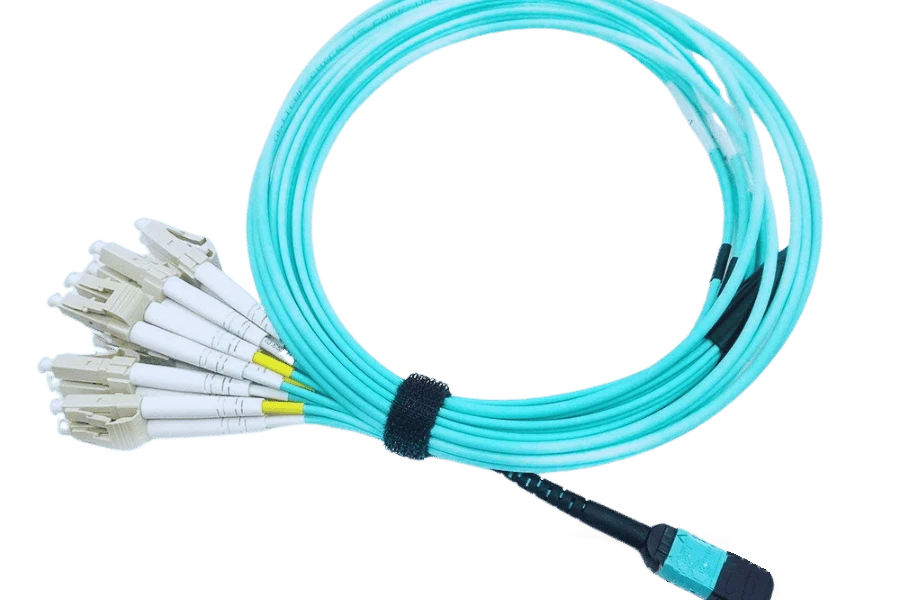

Cabos de chicote MTP (Breakout)são a camada de translação de fibra na borda do rack. Uma extremidade carrega um conector MTP com 8, 12 ou 24 fibras. A outra extremidade se espalha em vários conectores duplex LC ou SC individuais. Esse design permite conectar uma porta MTP de alta-densidade em um switch a vários servidores ou dispositivos que usam interfaces duplex padrão. Por exemplo, um conector MTP de 12 fibras se espalha em seis conexões LC duplex, cada uma transportando tráfego de 10G. Essa é uma maneira limpa e organizada de dividir uma porta óptica paralela de 100G em seis fluxos discretos de 10G.
Cabos de conversão MTPcompartilhe a estrutura de distribuição dos cabos do chicote, mas concentre-se na transição entre contagens de fibras ou tipos de conectores. Um cabo de conversão pode pegar um backbone MTP Base-12 e mapeá-lo para uma infraestrutura Base-8. Isto é particularmente útil ao atualizar uma rede legada sem precisar substituir todo o sistema tronco. Cabos de conversão eliminamum par de conectores acopladosem comparação com módulos de conversão-baseados em cassete, reduzindo a perda de inserção em aproximadamente0,15–0,35 dB por interface eliminada- uma economia significativa em orçamentos de links estreitos de 400G e superiores, onde a permissão total de perda de caminho óptico pode ser tão baixa quanto 3,5 dB (por exemplo, 400G-DR4).
Para explorar nossa gama completa de montagens pré{0}}concluídas em todas as configurações, visite nossoPatch cords MPOpágina do produto.
Padrões de cabo MTP: OM3, OM4, OM5 e opções de{3}modo único
Selecionando o tipo de fibra correto para o seuTipos de cabos MTPnão é-negociável: tipos de fibra e transceptor incompatíveis causam falha no link. Os quatro graus disponíveis diferem em largura de banda, alcance, faixa de comprimento de onda e cor da capa. Use a tabela abaixo para combinar o padrão do seu transceptor com a fibra correta:
|
Grau de fibra
|
Diâmetro do núcleo
|
Largura de banda modal
|
Alcance máximo @ 10G
|
Alcance máximo @ 100G
|
Alcance máximo @ 400G
|
Cor da jaqueta
|
Caso de uso típico
|
|---|---|---|---|---|---|---|---|
|
OM3
|
50 µm
|
2.000 MHz·km
|
300 m
|
100 m
|
Não compatível
|
Água
|
Curto alcance-legado; implantações orçamentárias
|
|
OM4
|
50 µm
|
4.700 MHz·km
|
550 m
|
150 m
|
100m (SR4)
|
Magenta ou Aqua
|
Padrão empresarial e de hiperescala
|
|
OM5
|
50 µm
|
5.000 MHz·km
|
550 m
|
150 m
|
150m (SWDM4)
|
Verde limão
|
AI/HPC, SWDM 400G/800G, caminhos-restritos por fibra
|
|
SO2
|
8–9 µm
|
N/A (modo-único)
|
10km+
|
10km+
|
2 km (DR4)
|
Amarelo
|
Longo-alcance; óptica coerente; Transceptores DR4/DR8
|
Multimodo OM3opera em uma largura de banda modal de 2.000 MHz·km. Suporta 10GbE até 300 metros e 40GbE até 100 metros. OM3 é uma opção econômica-para instalações menores ou implantações existentes de curto-alcance que não precisam ser escalonadas além de 100G. Para novas construções visando 400G ou superior no curto prazo, vale a pena migrar para o OM4 desde o início.
Multimodo OM4é o padrão dominante em data centers corporativos e de hiperescala.Ele oferece 4.700 MHz·km de largura de banda modal, ampliando o alcance de 10GbE para 550 metros e suportando conexões de 40G e 100G até 150 metros. Sua jaqueta magenta ou aqua é universalmente reconhecida em campo. OM4 é compatível com versões anteriores de transceptores OM3 e suporta um caminho de atualização limpo de 100G para 200G sem substituir os cabos existentes. Se você estiver construindo uma nova infraestrutura de data center em 2025 e não tiver requisitos específicos de escala-de IA, o OM4 é quase certamente a resposta certa.
Multimodo OM5atinge uma largura de banda modal de 5.000 MHz·km e é a única fibra multimodo projetada especificamente para aplicações SWDM. O SWDM multiplexa vários comprimentos de onda (de 850nm a 953nm) em um único par de fibras, o que significa que você pode transportar tráfego de 200G ou 400G em menos fibras físicas.OM5 pode reduzir a contagem de fibras em até 75% em comparação ao OM4 para a mesma largura de banda agregadaao usar transceptores SWDM. OM5 é identificável por sua distinta jaqueta verde-limão. Para data centers de IA que implantam malhas de 400G ou 800G com restrições de caminho de cabos rígidos, o OM5 é o investimento-em fibra voltado para o futuro.
Modo único-OS2usa um diâmetro de núcleo muito menor (8 a 9 micrômetros versus 50 micrômetros para multimodo), o que permite atenuação muito baixa em longas distâncias.Os transceptores 400G DR4 e 800G DR8 exigem fibra de modo único-OS2 que atenda às especificações ITU-T G.652.Dpara desempenho consistente de baixas-perdas. O modo-único também é o padrão para redes metropolitanas e links de telecomunicações de longa-distância onde o multimodo simplesmente não consegue alcançar.
No tipo jaqueta: os cabos MTP com classificação plenum (CMP) usam materiais que produzem o mínimo de fumaça e resistem à ignição. Eles são exigidos pelos códigos da NFPA para instalações em-espaços de tratamento de ar. As jaquetas LSZH (Low Smoke Zero Halogen) são preferidas para ambientes fechados ou subterrâneos, porque não liberam gases tóxicos se queimarem. Escolha com base no código de construção local e no ambiente de instalação específico.
Navegue por nossa linha completa de tipos de fibra e formatos em nossoopções de patch cord de fibra.
⚠️ Regra de compatibilidade crítica:Nunca mistureUPC(polimento-plano, multimodo) eAPC(8 graus -angulares-polidos, modo único-) no mesmo link. As extremidades angulares e planas não conseguem fazer contato físico adequado, causando valores de perda de retorno acima de 14 dB e tornando o link não-funcional. Os conectores APC estão sempretecla verde-; Uso de conectores UPCágua, magenta ou begealojamentos.
O que há dentro de um cabo de fibra MTP? Componentes principais explicados

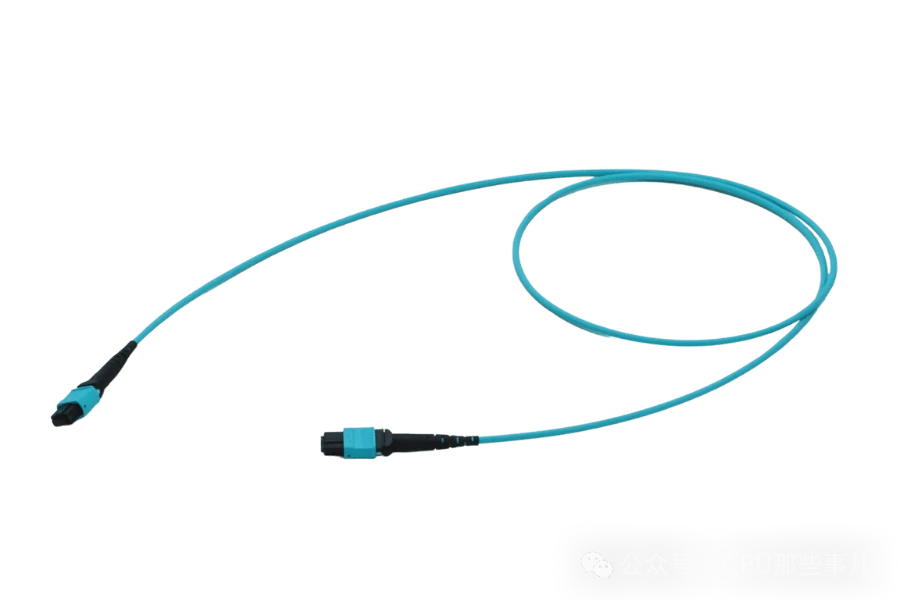

Compreender a construção do cabo MTP ajuda a avaliar a qualidade, solucionar falhas e tomar decisões de aquisição mais informadas. Existem seis componentes principais que trabalham juntos para fornecer o desempenho no qual os cabos MTP são construídos.
Ofibras ópticassão o núcleo-que transporta o sinal. Eles transmitem dados como pulsos de luz. As fibras multimodo usam um núcleo de 50{4}}micrômetros que suporta vários caminhos de luz simultâneos, o que é ideal para aplicações de curta-distância e alta-largura de banda. As fibras-de modo único usam um núcleo de 8 a 9 micrômetros que permite apenas um caminho de luz, reduzindo drasticamente a dispersão do sinal para links de longa distância.
Ocaixa do conectorprotege o ferrolho e fornece a estrutura mecânica para o acoplamento. As caixas MTP são construídas com polímeros reforçados que resistem ao calor, à umidade e ao impacto físico. Eles são classificados para mais de 1.000 ciclos de acoplamento sem degradar o desempenho. Essa durabilidade é crítica em ambientes de aplicação de patches em tempo real, onde os conectores são conectados e desconectados com frequência.
Omecanismo de alinhamentoé o que torna os conectores MTP precisos. Os pinos-guia e uma ponteira flutuante trabalham juntos para garantir que cada fibra caia exatamente na fibra correspondente na extremidade oposta. Um desalinhamento de até mesmo alguns micrômetros causa perda de inserção mensurável. A ponteira flutuante nos conectores MTP compensa pequenas variações angulares ou laterais durante o acoplamento, razão pela qual a perda de inserção permanece consistente nas conexões, em vez de variar de porta para porta.
Mangas protetorasem torno de cada fibra protege contra a contaminação ambiental. Poeira e umidade são as duas principais causas de degradação de conectores em cabos-implantados em campo. As mangas protetoras fornecem a primeira barreira entre a fibra e o meio ambiente.
Ojaqueta de caboforma a camada externa. O PVC é padrão para ambientes internos em geral. LSZH é a escolha certa para espaços fechados, de alta{2}}ocupação ou plenum. NossoPatch cords MPOestão disponíveis em ambos os materiais de revestimento, com LSZH usado por padrão para a maioria das aplicações de data center.
Membros de forçapasse ao longo do interior do cabo ao longo das fibras. O fio de aramida (Kevlar) é o material mais comum, embora as hastes de fibra de vidro também sejam usadas em aplicações de maior-resistência. Esses membros absorvem a carga de tração durante a tração e o roteamento do cabo, protegendo as fibras ópticas de forças de estiramento que, de outra forma, degradariam permanentemente o desempenho do sinal.
Vantagens do cabo MTP para redes modernas de data centers
A mudança para cabos MTP é uma decisão de infraestrutura com retornos compostos. As vantagens aparecem imediatamente durante a instalação e continuam agregando valor durante toda a vida útil da rede.
Eficiência espacialé o benefício mais visível. Um único conector MTP de 24 fibras substitui o que de outra forma seriam 24 passagens de fibra separadas.Os cabos MTP são equipados com diversas conexões de fibra em um único conector, oferecendo uma solução de alta-densidade que simplifica a instalação e melhora o fluxo de ar em sistemas de gerenciamento de cabos. Melhor fluxo de ar significa custos de resfriamento mais baixos e desempenho de hardware mais consistente em toda a fileira de racks.
Implantação mais rápidavem como padrão com montagens MTP pré-concluídas. Não há necessidade de fusão de campo. O cabo chega com conectores-polidos de fábrica, 100% testados de acordo com as especificações. Você roteia o cabo, empurra o conector, verifica o link e segue em frente. Em uma implantação grande, a diferença entre fibras únicas-terminadas em campo e conjuntos MTP pré{8}}terminados pode significar economia de dias de instalação.
Maior largura de bandaestá integrado no design óptico paralelo. Os cabos MTP suportam múltiplas pistas ópticas simultâneas em um conector, que é exatamente o que os modernos transceptores 40G, 100G, 400G e 800G precisam.Os conectores MTP/MPO são essenciais para permitir mudanças rápidas na arquitetura de rede sem perturbar a infraestrutura de cabeamento existente. Quando chegar a hora de atualizar as velocidades, você troca os transceptores, não os cabos.
Integridade do sinalé onde o MTP se diferencia de todas as alternativas legadas. Uma perda de inserção de 0,15 a 0,35 dB por conector significa que os dados chegam com degradação mínima. Esse desempenho se traduz diretamente em maior alcance, maior rendimento e menos retransmissões. Para redes que executam aplicativos financeiros, cargas de trabalho de inferência de IA ou serviços-em tempo real, esse nível de consistência não é bom-de{7}}ter.
Escalabilidadeé inerente ao design modular. Adicionar capacidade a uma infraestrutura MTP significa adicionar mais cabos troncais, mais módulos de cassetes e mais transceptores. A planta de cabeamento central não muda. Esta é exatamente a flexibilidade que os crescentes data centers de IA precisam, onde os padrões de tráfego mudam rapidamente e o número de portas aumenta de forma imprevisível.
Na COBTEL, fabricamos cabos MTP e MPO em instalações de produção verticalmente integradas. Cada cabo é-polido de fábrica e 100% testado opticamente antes de sair do chão. A qualidade do conector no nível do terminal é o que determina se um link será ativado na primeira tentativa. Nossa linha completa deprodutos de comunicação ópticacobre patch cords MPO, transceptores ópticos e patch cords de fibra, para que você possa construir uma solução completa de cabeamento MTP a partir de um único fornecedor que controla cada etapa do processo de fabricação.
O mercado mais amplo de cabeamento para data centers reflete essa demanda.Prevê-se que cresça de 7,7 mil milhões de dólares em 2025 para 18,1 mil milhões de dólares em 2035., com os cabos de fibra óptica representando 59,3% desse mercado. Os cabos MTP estão no centro desse crescimento.
Como você escolhe o conector MTP certo para sua rede?
Escolhendo a configuração correta do conector para o seuTipo de cabo MTPrequer o alinhamento de três variáveis com o padrão específico do seu transceptor:
1. Contagem de fibras (MPO-8, MPO-12 ou MPO-16):
-
MPO-8/Base-8:Para 40G SR4 e 100G PSM4. Apenas 8 das 12 posições do terminal possuem fibra ativa.
-
MPO-12/Base-12:Para 40G SR4 (legado), 100G SR4 e 100G PSM4. O padrão de backbone mais amplamente implantado.
-
MPO-16/Base-16:Obrigatório para400G SR8, 400G DR8, 800GSR8, e800G DR8. Tornando-se a nova linha de base para cabeamento de malha de cluster de IA.
2. Fim-do polimento facial (UPC vs. APC):
-
UPC (Contato Ultra Físico):Liso, polimento de 0 graus. Obrigatório para todosmultimodolinks (OM3, OM4, OM5). O invólucro do conector é azul-água ou magenta.
-
APC (Contato Físico Angular):Polimento em ângulo de 8 graus. Obrigatório para todosmodo único- links (OS2). Connector housing is green. Reduces back-reflections by >60 dB versus UPC.
-
⚠️ Nunca combine UPC com APC- incompatibilidade física e óptica causa danos permanentes ao conector.
3. Método de Polaridade (Tipo A, B ou C):
|
Tipo de polaridade
|
Orientação do cabo
|
Configuração de pinos
|
Recomendado para
|
|---|---|---|---|
|
Tipo A
|
Tecla-para cima → tecla-para baixo
|
Direto-(Pino 1 → Pino 1)
|
Breakout duplex legado; pares de cassetes específicos
|
|
Tipo B
|
Tecla-para cima → Tecla-para cima
|
Crossover (Pino 1 → Pino 12)
|
Padrão para todos os links ópticos paralelos 40G/100G/400G/800G
|
|
Tipo C
|
Tecla-para cima → tecla-para baixo
|
Par-invertido (Pino 1 ↔ Pino 2)
|
Configurações específicas do transceptor LC duplex
|
⚠️ Regra crítica:Comprometa-se com um método de polaridade em cada cabo tronco, módulo cassete e jumper na instalaçãoantes de fazer o pedido.A mistura de tipos de polaridade no mesmo caminho óptico desativa todo o link. O Tipo B é a escolha correta para praticamente todas as implantações ópticas paralelas modernas.
Veja como trabalhar em cada decisão:
Contagem de fibras:Combine a contagem de fibras com o padrão do seu transceptor. MPO-8 é usado para aplicações 40G SR4 onde apenas 8 das 12 posições do terminal estão ativas. MPO-12 é a configuração mais comum em data centers atualmente e suporta links 40G SR4, 100G SR4 e 100G PSM4. MPO-16 é necessário paraTransceptores 400G SR8 e 800G SR8, onde todas as 16 fibras transportam tráfego ativo em 8 pistas de transmissão e 8 pistas de recepção. Se você estiver construindo hoje uma infraestrutura que precisará suportar 800G ou 1,6T amanhã, especifique os troncos MPO-16 desde o início.
Fim-Polimento facial:UPC (Ultra Physical Contact) é o acabamento padrão para aplicações multimodo OM3, OM4 e OM5. O APC (Contato Físico Angulado) usa uma extremidade angular de-graus-que desvia-os reflexos para longe do núcleo da fibra, proporcionando melhor desempenho de perda de retorno. Os conectores APC são necessários para aplicações OS2 de modo único. Nunca misture conectores UPC e APC no mesmo link. Emparelhá-los causa perda de retorno muito alta e instabilidade no link que pode ser difícil de diagnosticar em campo.
Polaridade: O padrão TIA-568 define três métodos de polaridade para sistemas MTP: Tipo A (direto-), Tipo B (cruzamento), e Tipo C (par invertido). Em um conector multi-fibra, cada fibra ocupa uma posição numerada (1 a 12 ou 1 a 16). A polaridade define como essas posições são mapeadas de uma extremidade à outra do link, garantindo que cada fibra de transmissão chegue à porta de recepção correspondente na outra extremidade. Se errar a polaridade, todo o link ficará escuro.
O tipo B é o-padrão de fato para novas construções de data centers. É a escolha correta para aplicações ópticas paralelas 40G SR4, 100G SR4, 400G DR4, 400G SR4.2 e 800G DR8. O tipo A funciona para configurações duplex herdadas específicas e configurações de breakout de MPO-para-LC onde a correção de polaridade ocorre no cassete. O tipo C é usado em certos projetos de rede duplex. A regra mais importante: escolha um método de polaridade para toda a sua instalação antes de fazer o pedido e mantenha-o consistentemente em cada tronco, cassete e jumper no link. A mistura de tipos de polaridade mata a conexão.
Para ambientes de alta-densidade, planeje também o raio de curvatura, o fluxo de ar térmico e a escalabilidade-de longo prazo desde o primeiro dia. Um sistema MTP bem{3}}projetado deve suportar as próximas duas gerações de velocidades de transceptor sem afetar a planta de fibra.
Nosso-artigo detalhado sobreTipos e polaridade do conector MPO MTPpercorre cada configuração em detalhes técnicos, com mapas de pistas para cada nível de velocidade. Você também pode emparelhar cabos MTP com nossos cabos compatíveis
transceptores ópticos para construir conjuntos de cabeamento completos e validados a partir de uma única fonte.
Como instalar e manter o cabo MTP
A instalação adequada e a manutenção contínua separam uma rede MTP de alto-desempenho daquela que cria dores de cabeça recorrentes na solução de problemas. Siga estas etapas durante a instalação e inclua a manutenção em seus procedimentos operacionais desde o primeiro dia.
Instalação do cabo MTP: passo a passo
-
Planeje a rota primeiro.Mapeie o caminho completo do cabo antes de tocar em um único cabo. Considere o raio mínimo de curvatura (curvas acentuadas causam atenuação do sinal que pode não aparecer nos testes iniciais, mas piora com o tempo), obstáculos físicos, capacidade da bandeja de cabos e comprimento total do cabo do patch panel ao dispositivo. Identifique qual tipo de cabo pertence a cada segmento: cabos tronco para backbone, cabos de chicote na borda do rack e cabos jumper para patch panel para conexões de switch.
-
Coloque o cabo com cuidado.Puxe os cabos MTP através de calhas e conduítes sem exceder o raio mínimo de curvatura. Use hardware de gerenciamento de cabos, incluindo bandejas, suportes e tiras de velcro, para manter as passagens organizadas. Evite rotear cabos de alimentação e de fibra na mesma bandeja sempre que possível.
-
Teste todas as conexões.Conecte uma fonte de luz óptica calibrada a uma extremidade de cada cabo MTP e um medidor de potência óptica calibrado à outra. Confirme se a potência óptica medida está dentro do orçamento de link do seu sistema. Para uma visão mais detalhada, use um OTDR (Reflectômetro Óptico no Domínio do Tempo) para identificar quaisquer falhas ao longo do caminho da fibra, incluindo micro-curvas, contaminação e pontos de emenda que contribuem para a perda de sinal. Se uma conexão falhar no teste, limpe as extremidades-do conector e teste novamente antes de concluir que a montagem está com defeito.
-
Rotule e documente tudo.Identifique ambas as extremidades de cada cabo com um esquema consistente e legível. Documente a instalação completa: caminhos de cabos, pontos de terminação, contagens de fibras, tipos de polaridade e todos os resultados de testes de potência óptica. Essa documentação se torna crítica durante atualizações futuras, eventos de solução de problemas e auditorias de conformidade.
Manutenção de cabos MTP: práticas principais
Inspecione os conectores regularmente.Procure contaminação, danos físicos ou sinais de desgaste em cada janela de manutenção programada. Mesmo uma pequena quantidade de poeira na extremidade-do conector pode aumentar a perda de inserção além dos limites aceitáveis.
Limpe antes de cada mate.Use lenços-sem fiapos, álcool isopropílico-de grau IPA ou canetas de limpeza-específicas para fibras. Limpe todas as extremidades-do conector antes de conectá-lo, sempre. A contaminação introduzida durante um único evento de acasalamento pode degradar o link durante toda a sua vida operacional.
Monitore a potência óptica continuamente.Configure as leituras de energia de base após a instalação e compare-as durante as verificações programadas. Um desvio gradual em direção ao limite do seu orçamento de link é um alerta precoce de degradação ou contaminação do conector.
Proteja os cabos do estresse ambiental.Mantenha os cabos MTP longe de temperaturas extremas, umidade e pressão física. Armazene os cabos não utilizados com tampas contra poeira encaixadas de forma segura, em embalagens protetoras ou gabinetes de gerenciamento de cabos.
Mantenha um registro de manutenção.Registre cada inspeção, evento de limpeza, resultado de teste e ação corretiva com data e identificação do técnico. Esse histórico permite identificar padrões, planejar substituições proativas e demonstrar conformidade com contratos de serviço.
Ferramentas que você precisará:Cabos e conectores MTP, módulos de cassete LC ou SC, descascador de fibra, splicer de fusão ou cortador de precisão para passagens emendadas, OTDR, medidor de potência óptica calibrado, fonte de luz óptica, kit completo de limpeza de fibra (IPA, lenços-sem fiapos, bastões de limpeza) e materiais de etiquetagem de cabos.
Conclusão
Os tipos de cabos MTP são o tecido conjuntivo de todas as redes modernas de alta-velocidade. A combinação certa de tipo de cabo, grau de fibra e método de polaridade determina se sua infraestrutura acompanha as demandas de 400G e 800G ou se atrapalha quando as velocidades aumentam.
Três conclusões principais: Primeiro, combine o tipo de cabo com a função. Jumpers para conexões-dentro do gabinete, cabos troncais para backbone, cabos de chicote para transições paralelas-para{3}}duplex e cabos de conversão para atualizações de sistemas legados. Segundo, escolha o tipo de fibra com base na velocidade e distância. OM4 para a maioria das implantações empresariais atuais, OM5 para densidade de escala-de IA e aplicativos SWDM, OS2 para links de-modo único-de alcance médio. Terceiro, comprometa-se com um método de polaridade (Tipo B para praticamente todas as novas compilações) e aplique-o em todos os componentes da instalação.
A COBTEL criou soluções de cabeamento MTP e MPO ponta a ponta para data centers que executam redes 400G, 800G e 1,6T. Cada cabo é enviado-testado de fábrica e totalmente verificado. Se você estiver especificando uma nova implantação, planejando uma atualização ou precisar de uma configuração personalizada para uma aplicação específica de transceptor, preencha o formulário de consulta na parte inferior desta página e nossa equipe de engenharia entrará em contato com você imediatamente.
Perguntas frequentes
Q1:Qual é a diferença entre cabos MTP e MPO?
R:MPO (Multi{0}}Fiber Push-On) é o padrão internacional para conectores multi-fibra óptica, definido pela IEC 61754-7 e TIA-604-5. MTP é uma marca registrada da US Conec e é uma versão de engenharia premium do conector MPO. O MTP adiciona uma ponteira flutuante, pinos-guia elípticos e um mecanismo de trava deslizante que os designs MPO padrão não incluem.O resultado é uma perda de inserção típica mais baixa de 0,15 a 0,35 dB versus 0,35 a 0,75 dB para MPO padrão. Todos os conectores MTP são totalmente compatíveis com hardware MPO padrão, para que você possa atualizar para MTP sem alterar sua infraestrutura existente.
P2:Qual tipo de cabo MTP devo usar para um backbone de data center?
R: Os cabos tronco MTP são a escolha certa para backbone.Eles suportam altas contagens de fibras (48 a 144 fibras) em um design de-bainha dupla construído para máxima resistência à tração e compressão. Os cabos troncais passam entre as áreas de distribuição principal e as áreas de distribuição horizontal, terminando em painéis de conexão ou módulos de cassete, em vez de conectarem-se diretamente ao equipamento ativo. Na borda do rack, use cabos de chicote MTP para se espalhar do conector MTP do tronco para portas LC ou SC individuais em switches ou servidores.
Q3:Qual tipo de fibra é melhor para aplicações 400G?
R: O grau correto de fibra depende do tipo de transceptor. Para módulos 400G SR4 ou SR8 de curto-alcance, o multimodo OM4 é a escolha padrão para a maioria das implantações. OM5 é a melhor opção se você também estiver implantando transceptores SWDM ou construindo para escala de 800G, porqueOM5 pode reduzir a contagem de fibras em até 75% em comparação ao OM4 para a mesma largura de banda agregada. Para alcance-médio
É necessário transceptor 400G DR4, fibra monomodo OS2-que atenda às especificações ITU-T G.652.D.Usar o tipo de fibra errado causa falha no link.
Q4:Como faço para testar e verificar uma conexão MTP?
R:Comece limpando cada extremidade-do conector com um pano-que não solte fiapos e álcool isopropílico. Conecte uma fonte de luz óptica calibrada a uma extremidade do link MTP e um medidor de potência óptica calibrado à outra. Meça a potência óptica recebida e confirme se ela está dentro do orçamento de link do seu sistema. Para diagnósticos mais detalhados, use um OTDR para identificar falhas específicas ao longo do caminho da fibra, incluindo pontos de contaminação, micro-curvas ou seções danificadas que causam perda de sinal. Registre cada resultado de teste para referência futura, documentação de conformidade e comparações de linha de base para solução de problemas.
P5:Os cabos MTP são compatíveis com transceptores QSFP+, QSFP28 e QSFP-DD?
R: Sim. Os módulos QSFP+ (40G) usam conectores MPO-12. Os módulos QSFP28 (100G) também usam MPO-12 na maioria das configurações ópticas paralelas. Os módulos QSFP-DD e OSFP (400G e 800G) utilizam MPO-12 ou MPO-16, dependendo do padrão óptico específico: SR4 utiliza MPO-12, enquanto SR8 e DR8 utilizam MPO-16. O requisito crítico é queo tipo de fibra (modo multimodo ou{0}}único) e o polimento do conector (UPC ou APC) correspondem exatamente às especificações ópticas do transceptor.Sempre verifique a compatibilidade da fibra e do conector antes de implantar um novo tipo de transceptor em uma infraestrutura MTP existente.
O próximo artigo:DAC vs AOC: o que vence nos data centers de IA?
