Como escolher um cabo HDMI: 13 pontos -chave

Neste artigo, focaremos principalmente os 13 pontos principais a serem considerados em como escolher um cabo HDMI.





A adoção generalizada de cabos HDMI fez com que eles um item básico em muitas famílias. No entanto, com a abundância de marcas de cabo HDMI no mercado, muitos usuários se vêem incertos sobre como escolher um cabo HDMI.

Como uma conexão vital entre os dispositivos de reprodução e os dispositivos de exibição, a qualidade de um cabo HDMI afeta diretamente o desempenho de televisores, projetores ou monitores.

Um cabo HDMI de alta qualidade pode criar um "canal de transmissão de alta velocidade" entre os dispositivos de entrada e exibição, garantindo a transmissão de dados sem interferência e aprimorando significativamente a experiência audiovisual do usuário. Por outro lado, os cabos HDMI de baixa qualidade geralmente levam a problemas como fantasmas de imagem, distorção de cores, efeitos de ondulação de água ou incapacidade de detectar automaticamente as configurações de exibição. Os cabos inferiores são frequentemente fabricados com apenas 13- pino ou 15- núcleos e podem não ter camadas de blindagem essenciais, o que compromete bastante a qualidade do sinal e pode resultar em piscar, neve estático, telas pretas, cores insaturadas ou baixa qualidade de áudio. Além disso, os cabos mal construídos podem sofrer problemas elétricos, como contato ruim ou circuitos curtos em seus conectores.

Para instalações de longa distância na parede dos cabos HDMI, em particular, a qualidade abaixo do padrão pode afetar severamente a transmissão de sinal. O uso de um cabo HDMI de baixa qualidade nesses casos pode levar a um arrependimento significativo. É por isso que hoje aprenderemos a escolher um cabo HDMI.



A partir de nossa discussão anterior sobre os cabos HDMI, fica claro que a fabricação deles é um ofício de alto padrão que exige equipamentos avançados e domínio das tecnologias principais, juntamente com processos sofisticados para fornecer produtos de alta qualidade. Portanto, é aconselhável verificar se a empresa investe em pessoal qualificado e equipamentos avançados. Somente fabricantes com profissionais altamente qualificados e tecnologia de ponta podem garantir um desempenho técnico confiável e uma ampla experiência em produção.

Fabricantes respeitáveis ​​de cabos HDMI de alta definição geralmente têm linhas de produção independentes equipadas com máquinas de desenho de arame completas, ferramentas de soldagem, instrumentos de teste e muito mais. Eles também tendem a estabelecer equipes dedicadas de desenvolvimento de produtos capazes de atividades eficientes de P&D, bem como recursos de produção de produtos semi-acabados e acabados.



De acordo com os padrões internacionais estabelecidos pela HDMI LA (Administrador de Licenciamento), apenas as empresas reconhecidas como membros pela Associação estão autorizadas a imprimir o logotipo HDMI em seus produtos e produzir\/vender cabos HDMI. A certificação significa que a tecnologia de uma empresa atende aos padrões globais estabelecidos pela Associação. Portanto, ao comprar um cabo HDMI, a seleção de um de um fabricante certificado é essencial!.



Os cabos que aderem a versões idênticas do protocolo HDMI podem exibir desempenho de transmissão variável, dependendo de seus materiais principais.



Os cabos HDMI de núcleo de cobre podem sincronizar com eficiência sinais de áudio e vídeo, oferecendo acessibilidade e boa relação custo \/ benefício. No entanto, eles são propensos a perda de sinalização durante transmissões de longa distância devido à atenuação-uma razão pela qual alguns usuários evitam opções regulares de núcleo de cobre.

Os materiais de núcleo interno comuns para os cabos HDMI incluem:

Cobre sem oxigênio (OFC): Material de alta pureza usado em produtos compatíveis com o desempenho superior.

Cobre reciclado: Menor conteúdo de cobre, levando a uma eficiência reduzida.

Aço vestido de cobre (CCS): Uma alternativa mais barata com condutividade comprometida em comparação com núcleos de cobre puros.

Ferro de cobre (CCI): Uma opção ainda menos eficiente comumente encontrada em produtos não compatíveis.

Os produtos não compatíveis geralmente utilizam alternativas mais baratas, como CCS ou núcleos de CCI, cujo desempenho fica muito aquém dos núcleos OFC-às vezes, mesmo que não atenda a atender aos requisitos mínimos para exibições modernas de alta definição.

Para uma melhor resistência e condutividade da oxidação do que os núcleos padrão de cobre, os núcleos de cobre sem oxigênio sem oxigênio, sem oxigênio, são excelentes opções. Essas opções protegem efetivamente contra a interferência enquanto melhoram o desempenho da transmissão de sinal e se tornaram populares nos mercados convencionais.

Para um desempenho ideal em longas distâncias, os cabos HDMI de fibra óptica se destacam devido à combinação de design híbridofibras ópticascom fios de cobre internamente. Os dados viajam através da luz dentro de núcleos de fibra óptica, em vez de problemas de interferência eletromagnética eliminadora de corrente elétrica, ao mesmo tempo em que resolve os desafios da perda de sinal associados às configurações tradicionais de núcleo de cobre. No entanto, os cabos HDMI de fibra óptica são significativamente mais caros várias vezes mais caras que as convencionais.

Os cabos HDMI compatíveis com padrão de alto desempenho apresentam pinos de especificação completa 19+1 para um total de 20 condutores que atendem especificações da associação. As versões não padronizadas geralmente cortam os cantos, reduzindo os fios do solo configurados como 13+1 ou 15+1 em vez disso.

A maioria dos cabos não padronizados no mercado de hoje não possui quatro fios de blindagem, juntamente com duas linhas funcionais em comparação com os modelos de especificações completas, líder ao desempenho da transmissão de sinal notavelmente reduzido.

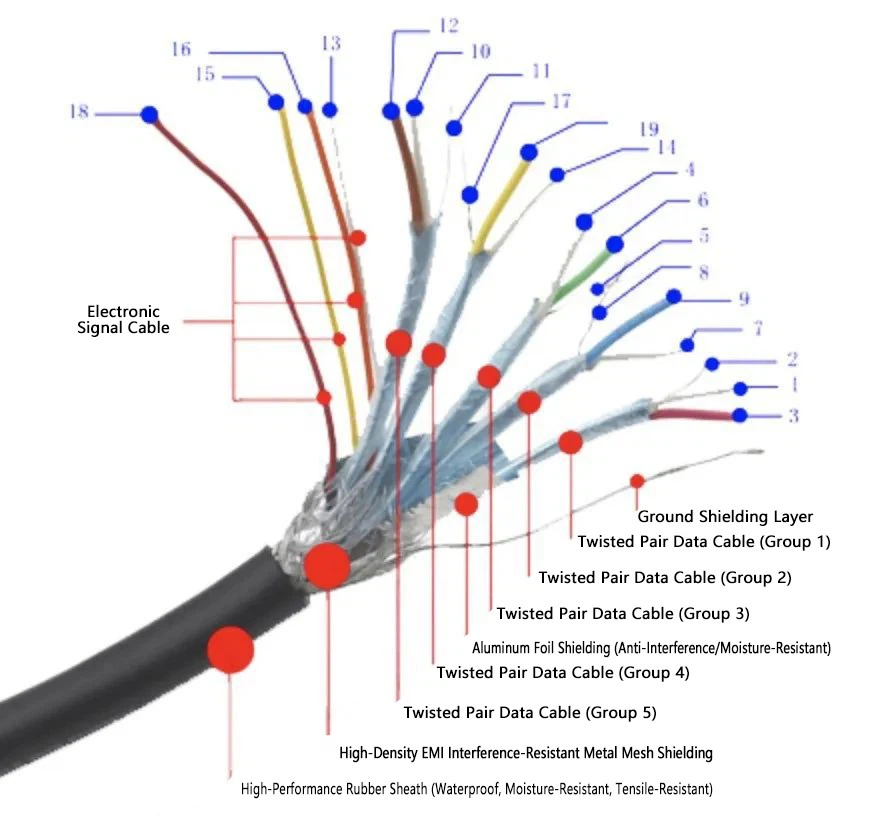

Um cabo HDMI é estruturado internamente, com 19 núcleos funcionais individuais, incluindo quatro pares (oito fios no total) dedicados à sinalização diferencial de dados do TMDS, além de condutores adicionais atribuídos para sinais de relógio\/sinais de controle\/fontes de alimentação\/cabos de aterramento\/cabos de aterramento de alta definição.

Compreender essas construções e funções internas ajuda os consumidores a escolher modelos que maximizem sua experiência multimídia!



O desempenho da transmissão dos cabos HDMI está intimamente relacionado à sua camada de blindagem. O objetivo da camada de blindagem é impedir a interferência do sinal entre os ambientes internos e externos do cabo, garantindo assim a transmissão clara de áudio e vídeo. A eficácia da camada de blindagem depende da densidade de cobertura de seu material de blindagem quanto maior a densidade, melhor o efeito de blindagem. Geralmente, os cabos HDMI apresentam uma camada trançada de metal com uma taxa de cobertura de 85% e uma camada de alumínio com cobertura de 100%. Para os cabos HDMI de grau padrão, além de uma jaqueta externa de PVC, o núcleo interno normalmente inclui 2 a 3 camadas de blindagem, como papel alumínio, trança de metal e um fio moído de cobre puro ou cobre em estanho. Os cabos HDMI de alta qualidade podem incorporar camadas de blindagem adicionais e materiais de reforço de tração para aumentar a durabilidade e reduzir o desgaste causado pela flexão, alongamento ou compressão.

Ter mais camadas não resulta necessariamente em melhor desempenho de blindagem; Materiais de baixa qualidade com baixa eficiência de blindagem tornam as camadas extras ineficazes.

Os cabos HDMI de qualidade inferior e de qualidade inferior geralmente usam fios de cobre nuas, alumínio revestido de cobre (CCA) ou alumínio para camadas de blindagem, que são menos eficazes que os fios de cobre em estanho.

A trança de malha de nylon é principalmente para fins estéticos e não contribui para a blindagem do sinal.

Os cabos HDMI com anéis magnéticos não são inerentemente superiores; Os anéis magnéticos funcionam para filtrar o ruído como a interferência eletromagnética de dispositivos próximos e reduzir a interferência do sinal, mas geralmente são necessários apenas quando a capacidade intrínseca anti-interferência do cabo é fraca.



Uma jaqueta externa HDMI de alta qualidade é muito robusta; É impossível rasgá-lo à mão, você precisará de uma tesoura ou alicate. Por outro lado, as jaquetas de PVC feitas de materiais recicladas podem ser facilmente rasgadas à mão com força mínima. Sob a primeira camada de PVC, encontra-se uma camada densa e durável de escudo de alumínio-magnésio que também requer ferramentas para cortar; Sob isso, normalmente é uma camada de papel alumínio como o terceiro escudo.

Os cabos HDMI de alta qualidade geralmente usam dois tipos de materiais da jaqueta externa: PVC e traidora de nylon.

Jaqueta externa de PVC: a chave para usar resistência e durabilidade
As jaquetas externas de PVC são feitas de materiais amorfos que exibem excelente resistência à oxidação, ácidos fortes e reações de redução. Os cabos HDMI com jaquetas de PVC são resistentes ao desgaste, alongamento e envelhecimento, oferecendo excelente força e estabilidade. Seja para uso diário ou conexões estendidas, as jaquetas de PVC fornecem proteção confiável.

Jaqueta externa trançada de nylon: uma escolha para tenacidade aprimorada e resistência à tração
Os cabos HDMI premium geralmente apresentam jaquetas externas trançadas de nylon que protegem os componentes internos e melhoram o desempenho geral. Os cabos de nylon são menos propensos a emaranhamento, têm uma textura mais densa, resistência superior à abrasão e permanecem duráveis ​​sem desgastar mesmo após o uso prolongado.



Ao comprar cabos HDMI, você pode encontrar referências a medidores de arame como 26AWG ou 24AWG nas descrições do produto-ou até impressa diretamente emjaquetas de cabo-Mas você sabe o que o AWG significa? (American Wire Medange). Não apenas limitado aos cabos HDMI, os parâmetros AWG também podem ser encontrados em outros vídeos ouCabamento de redesistemas.

Awgsignifica "American Wire Gitle", um padrão estabelecido nos EUA, que especifica notas e diâmetros dos condutores dentro dos núcleos de cabo HDMI. Também conhecidos como padrões de medidor marrom e sharpe, números AWG (por exemplo, 24AWG ou 26AWG) indicam quantos estágios de desenho foram necessários antes de alcançar o diâmetro final-maior o número, quanto mais fino o diâmetro do condutor.

Esse relacionamento inverso significa que os fios mais espessos têm melhor força física e princípios básicos de resistência elétrica que você pode se lembrar da física do ensino médio!

Os cabos mais espessos podem transportar correntes mais altas com resistência reduzida, mas requerem mais cobre durante a fabricação, resultando em cabos mais pesados ​​que são mais difíceis de instalar e mais caros.

O desafio do projeto é equilibrar os condutores mais finos (para reduzir os custos e simplificar a instalação) com a manutenção da capacidade suficiente nos níveis necessários de tensão e frequência.



A espessura do núcleo do fio afeta significativamente o desempenho da transmissão em cabos HDMI. Os padrões atuais do medidor de fio para núcleos HDMI variam de 24 a 30awg; Os números menores indicam núcleos mais espessos com áreas transversais maiores que fornecem menor resistência, menos perda de sinal e distâncias de transmissão mais longas.

Enquanto valores menores de AWG produzem desempenho superior, cabos excessivamente espessos podem complicar a instalação.

Para distâncias de transmissão entre 1 a 10 metros, os cabos HDMI de 28 a 30WG são suficientes porque são leves e fáceis de instalar. No entanto, para distâncias mais longas que requerem transmissão de sinal mais estável, considere o uso de cabos de 24 a 26awg ou aqueles equipados com chips de amplificação de sinal.



Ao escolher um cabo HDMI, considere a versão da interface HDMI. Em muitos dispositivos de exibição, você pode ver rótulos como o HDMI 2. 0 ou HDMI 2.1 em suas interfaces. Tecnicamente, os cabos HDMI não têm versões atribuídas a eles; Esses rótulos realmente se referem à classificação da versão da interface HDMI do dispositivo. Em nossos artigos anteriores, discutimos todas as versões da interface HDMI do HDMI 1.1 ao HDMI 2.1 e destacamos as distinções entre cada versão.

Atualmente, as versões primárias da interface HDMI disponíveis no mercado são 1.4, 2. 0 e 2. 1- cada um dos níveis variados de protocolos de transmissão e resoluções de vídeo. Versões mais altas permitem melhor desempenho audiovisual e são compatíveis com versões mais baixas.

Por exemplo, se você usar um cabo HDMI rotulado como versão 1.4 com um dispositivo de TV ou exibição que suporta a versão 2. 0} ou 2.1, o sinal de vídeo transmitido só aderirá à largura de banda e da resolução suportada por HDMI 1. 4-, que não fornecerá a resolução True 4K em 2160

Em termos de largura de banda e resolução de vídeo:

HDMI 1.4: Suporta até 4K a 30Hz com uma largura de banda de 10,2 Gbps;

Hdmi 2. 0: Suporta até 4K a 60Hz, juntamente com recursos como vídeo 3D e HDR estático, com uma largura de banda de 18 Gbps;

HDMI 2.1: The highest specification version currently available, offers a bandwidth of up to 48Gbps, supports resolutions up to 8K (four times the bandwidth required for ultra-HD at a resolution of 4K), allows output of up to 4K resolution at a refresh rate of 120Hz, and supports advanced features such as dynamic\/static HDR and various picture enhancements for smoother gaming experiences without ghosting or frame drops.

Os cabos de versões mais altas têm um custo mais alto com o mesmo comprimento devido aos seus recursos avançados.

Certifique -se de entender essas diferenças entre as versões HDMI antes de selecionar uma com base nos requisitos específicos de configuração e dispositivo.



Existem cinco tipos de interfaces HDMI: tipo A (padrão), tipo B (link duplo), tipo C (mini-hdmi), tipo D (micro-hdmi) e tipo E (automotivo). Antes de comprar um cabo HDMI, confirme o tipo de interface HDMI no seu dispositivo de exibição para garantir a compatibilidade.

Os tipos mais comuns são:

Interface HDMI padrão (tipo A): Aproximadamente 15 mm de largura;

Interface mini-hdmi (tipo C): Aproximadamente 10,5 mm de largura;

Interface micro-hdmi (tipo D): Aproximadamente 6 mm de largura.

Cada tipo tem um tamanho distinto e design físico, tornando-os não intercambiáveis ​​pela natureza-então verifique o tipo de interface específico do seu dispositivo antes de comprar um cabo HDMI.

Para cabos com conectores banhados a ouro, além de sua aparência elegante, o revestimento de ouro oferece benefícios como melhor resistência à corrosão, condutividade superior, facilidade de solda, tolerância de alta temperatura e aprimoramento de resistência ao desgaste de que a maioria dos conectores de ouro, geralmente superior a Gold-PLATLATED ONS no mercado (a maioria dos destaques de alta brilho de alta brilho 24k de ratamento dourado). No entanto, enquanto o revestimento de ouro aumenta a durabilidade externamente, o que importa é o desempenho dos pinos internos dentro do conector que interagem diretamente com a interface do seu dispositivo.

Esses pinos são tipicamente feitos de liga de bronze de estanho devido à sua alta elasticidade, excelente resistência ao desgaste e propriedades de resistência à corrosão. Os pinos de alta qualidade geralmente apresentam três camadas: revestimento de níquel sobre o bronze de estanho, seguido de revestimento de ouro para maior durabilidade e desempenho.

Quanto às caixas de conectores: Enquanto o plástico é comumente usado em cabos padrão, as opções de ponta utilizam cartuchos de alumínio ou liga de zinco-que podem não afetar diretamente a qualidade do sinal, mas oferecem estética aprimorada e maior durabilidade sob uso frequente em comparação com alternativas plásticas.

Os cabos HDMI de fibra óptica estão se tornando cada vez mais comuns entre os fabricantes, pois abordam várias deficiências associadas aos cabos tradicionais de longa distância baseados em cobre: ​​eles suportam distâncias de transmissão significativamente mais longas sem degradação perceptível do sinal; Eles podem ser tornados muito mais finos para facilitar a instalação; Eles fornecem desempenho mais estável em comparação com cabos frágeis à base de cobre.

Embora os cabos HDMI de fibra óptica sejam altamente populares por esses motivos, eles também vêm com desvantagens-principalmente o custo devido à exigência de dois chips de conversão óptica-elétrica em cada cabo: um chip converte sinais elétricos em sinais ópticos em uma extremidade, enquanto outro os converte em sinais elétricos na outra extremidade. Esses chips fazemcabos de fibra ópticaMais caro que as opções tradicionais-custam várias centenas de dólares por metro, mas o custo médio da unidade diminui em distâncias mais longas.

Um aspecto crítico ao usarcabos de fibra ópticaé sua natureza direcional devido a esses chips (com extremidades designadas de entrada\/saída). Certifique -se de instalá -los na direção correta durante a configuração.

Quanto a decidir quando os cabos de fibra óptica são necessários: as opções baseadas em cobre são suficientes para a transmissão padrão de sinal HD em distâncias mais curtas (até aproximadamente cinco metros). No entanto, ao transmitir conteúdo ultra-hd como4K@60Hzem distâncias mais longas superiores a dez metros,cabos de fibra ópticasão recomendados para manter a estabilidade superior no fornecimento de sinais de alta resolução em comprimentos prolongados sem esforço.



ARC e CEC são recursos críticos nos cabos HDMI, mas nem todos os cabos HDMI os suportam. Ao comprar, confirme isso claramente. Algumas portas HDMI podem ter etiquetas indicando se elas suportam a funcionalidade do ARC.

O ARC, ou canal de retorno de áudio, é um recurso introduzido pelo Fórum HDMI em 2009, juntamente com o lançamento do HDMI versão 1.4. Seu principal objetivo é transmitir sinais de áudio e estabelecer interconectividade de áudio entre uma TV e um sistema de som. Especificamente, se uma porta HDMI suportar funcionalidade de ARC, a TV poderá transmitir sinais de áudio através do cabo HDMI para um amplificador ou outro dispositivo de áudio com recursos de arco HDMI, permitindo que o sistema de som assuma os alto-falantes internos da TV.

Em 2017, com a introdução do HDMI versão 2.1, a Associação HDMI adicionou o EARC (APENDADO AUDIO RETURN CHANNEAL), uma versão atualizada do ARC.

O recurso CEC (Consumer Electronics Control) no HDMI permite que os usuários controlem outros dispositivos habilitados para CEC conectados via HDMI. Por exemplo, quando um usuário insere um disco em um player Blu-ray, os poderes de TV automaticamente devido ao recebimento de um sinal CEC e seu canal de vídeo muda para a entrada conectada ao player. Da mesma forma, ao desligar a TV, um sinal CEC notifica os dispositivos conectados também para entrar no modo de espera. Isso permite que os usuários controlem todos os dispositivos conectados ao HDMI com um único controle remoto, eliminando o inconveniente de manipular vários controles remotos para diferentes dispositivos. A função CEC foi suportada desde a versão 1.3 HDMI. Se não houver indicação clara de se o ARC e o CEC são suportados, precisamos garantir que a versão atenda ou exceda os padrões necessários para esses recursos e verificar seu suporte com o fabricante.



Idealmente, os testes do diagrama ocular e as medições de resistência ao CC devem ser realizadas para testar o desempenho de um cabo HDMI; No entanto, eles requerem osciloscópios caros e devem ser realizados por instituições profissionais equipadas para tais testes.

Para usuários comuns, existe uma maneira mais simples: verificando se um cabo HDMI recém -adquirido pode operar corretamente sob suas especificações máximas reivindicadas.

Então, como você faz isso? Você precisa de um dispositivo de origem capaz de suportar largura de banda de 48 Gbps, por exemplo, usando a interface HDMI 2.1 da Sony PS5 (que suporta até 32 Gbps) ou uma série Xbox X\/S (que suporta até 40 Gbps). Como alternativa, você pode usar as placas gráficas da NVIDIA GPU com uma interface HDMI 2.1 capaz de produzir a 48 Gbps como sua fonte de teste.

Conecte o cabo HDMI testado de uma fonte de saída a uma televisão equipada com uma interface HDMI 2.1 que suporta largura de banda de 48 Gbps. Configurar configurações para resolução 4K a uma taxa de quadros de 120Hz com profundidade de cor RGB a 12 bits por canal (12- bit). Se não houver problemas como telas pretas, imagens tremeluzentes ou artefatos em mosaico durante a operação nessas condições, seu teste será concluído.



À medida que o mercado HDMI se torna mais diversificado, os consumidores agora enfrentam inúmeras opções ao escolher cabos, mas essa abundância também leva a confusão sobre as especificações do produto ou se os cabos atendem aos padrões oficiais. Para abordar estas preocupações:

A HDMI introduziu métodos de verificação on -line que permitem aos consumidores verificar os produtos antes de comprá -los. Procure o código QR de verificação fornecido por adotantes e varejistas autorizados em sites de compras; A digitalização nesses códigos QR leva os usuários diretamente para as páginas oficiais hospedadas pelo hdmi.org. Aqui, eles podem verificar detalhes essenciais, como status de adotagem, status de certificação de produto (por exemplo, nome e modelo) e certificação de comprimento de cabo que compram cabos genuínos de alto desempenho que atendem às suas necessidades sem se preocupar com a autenticidade.

Para obter autorização formal para produtos:

Os candidatos devem primeiro se tornar membros da Associação HDMI (oficialmente conhecida como "adotantes de HDMI"). Posteriormente, eles enviam seus produtos para avaliação em um centro de testes autorizado (ATC). Depois de aprovados por meio de testes, os fabricantes recebem autorização para exibir logotipos de certificação em sua identificação clara de produtos para consumidores.





Resumindo:
Recomenda-se que os consumidores escolham apenas os cabos HDMI® de alta velocidade certificados oficialmente com logotipos de certificação adequados em suas embalagens. Isso ajuda a evitar confusão ou possíveis problemas com alternativas não verificadas, garantindo a conformidade com os padrões do setor para obter o desempenho e a confiabilidade ideais.
