Tipos de cordão de remendo de fibra óptica



Os cordões de adesivo de fibra óptica, como um dos componentes fundamentais do cabeamento de rede óptica, são amplamente utilizados na construção de links de fibra óptica. Hoje, os fabricantes introduziram váriosTipos de cordão de remendo de fibra ópticaadaptado a diferentes cenários de aplicação, como cabos de patch MPO/LC/SC/FC/ST, cordões de patches simplex/duplex emodo único/cabos de adesivo multimodo. Cada tipo possui recursos distintos e serve propósitos exclusivos. Abaixo está uma introdução detalhada ao comumente usadocabo de remendo de fibra ópticatiposPara ajudar os usuários a escolher e configurar suas redes.





Com base no tipo de conectores, os cabos de fibra óptica podem ser classificados em cabos MPO/MTP/LC/SC/FC/ST/MTRJ/MU/E2000/DIN. Embora esses tipos compartilhem componentes semelhantes (consistindo de conectores ecabos ópticos) e funcionalidades idênticas, diferenças em suas propriedades e desempenho resultam em cenários variados de aplicação.

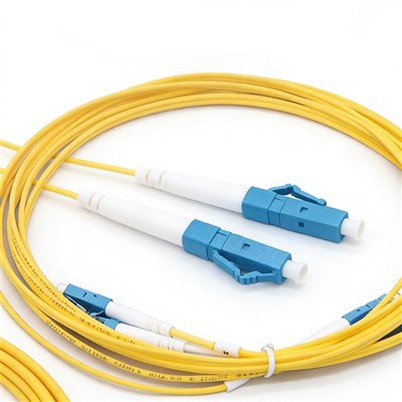

Apresentando um conector LC com um diâmetro da ferrure de 1,25 mm,Cabos de remendo de fibra óptica LCsão compactos e ideais para cabos de alta densidade. Eles são amplamente utilizados em salas de servidores edata centers. Para atender às demandas por alta densidade e alto desempenho em data centers modernos, muitos fornecedores introduziram cordões avançados de patches LC, como cabos de adesiva de inserção de inserção ultra-baixa e cabos de adesivos LC duplex em um único cabo.

Lic Patch Cord Lc Patch de inserção ultra-baixa: Comparado aos cordões de remendo LC convencionais (com perda típica de inserção em torno de {{0}}.

Cordão de adesivo LC duplex em um único cabo: Este tipo usa conectores LC Uniboot especialmente projetados que permitem a transmissão de sinal bidirecional em um único cabo de fibra. Ele fornece flexibilidade aprimorada para cabos de alta densidade. Comparado com o padrãoLC Patch Cords, melhora a utilização do espaço em 50%, economizando tempo e custos, simplificando-se, parte de cabos, vantajosa para espaços com espaço limitado.



Além disso, os cordões de patch de bota de cauda curta possuem um design de bota de cauda curta de 12 mm que reduz o comprimento do conector em 30%, tornando o cabeçote mais flexível em comparação com os cabos regulares de patches LC. Eles são adequados para espaços apertados, como a área de distribuição principal (MDA) e a área de distribuição de equipamentos (EDA). Quando o espaço é limitado, os cabos de patch de bota de cauda curta oferecem uma excelente solução.



Cabos de remendo de fibra óptica SCApresente um conector SC com um diâmetro da ponte de 2,5 mm do tamanho de um conector LC-e são frequentemente referidos como grandes conectores de forma quadrada. Esses conectores plug-and-play adotam uma estrutura push-pull com excelente desempenho, tornando-os altamente adequados para sistemas de telecomunicações e redes de dados, incluindo redes ópticas passivas ponto a ponto.



Os cordões de adesivos de fibra óptica MPO/MTP estão entre as opções mais comuns nos sistemas atuais de comunicação de dados de alta velocidade, como conexões diretas e interconexões de 40g/100g. Esses conectores multi-fibras podem acomodar entre 6 e 144 fibras-a maior capacidade entre todos os tipos disponíveis hoje. Os cordões de adesivos MPO/MTP consistem em fibras ópticas envolvidas em jaquetas ao lado de componentes de acoplamento, anéis de metal, alfinetes (agulhas de pino), tampas de poeira etc. e são posteriormente categorizadas em polaridade A/B/C Tipos de homens/mulheres com base nas diferenças nas posições de arranjo de núcleo de fibra e nas configurações de pinos. Essas distinções afetam suas aplicações; Assim, a escolha do cabo MPO/MTP correto depende de requisitos de link específicos.



Cabos de remendo de fibra óptica FCforam os primeiros a usar conectores de poça de cerâmica. Ao contrário dos designs de push-pull vistos nos conectores LC ou SC, os conectores FC utilizam projetos espirais de aço inoxidável ou de níquel que exigem grampos roscados durante a instalação-um processo mais complexo, mas garante conexões seguras. Embora uma vez comumente usada para conexões de instrumentos OTDR e redes de telecomunicações/dados, sua participação de mercado diminuiu devido a avanços nas tecnologias de rede óptica e alternativas mais recentes como os conectores LC e SC.



Os cordões de remendo de fibra óptica ST foram desenvolvidos pela AT&T após desenhos de FC e apresentam ponteiras cerâmicas com mola (com um diâmetro de 2,5 mm) usando conectores de estilo baioneta com perdas de inserção em torno de 0}. 25dB. Estes são adequados para aplicativos de longa distância e curta distância, como redes de campus ou redes corporativas; No entanto, sua participação de mercado teve um declínio constante nos últimos anos.



Os cinco tipos acima representam as categorias de cordão de adesivo de fibra óptica mais comuns atualmente, cada uma diferente no estilo do conector e prevalência de uso. Abaixo estão quatro tipos adicionais usados ​​com menos frequência em redes ópticas modernas:

Cabo de remendo de fibra óptica mtrj: Os conectores MTRJ são feitos de materiais plásticos moldados por precisão; Eles vêm em versões masculinas ou femininas, dependendo das configurações de pinos.

Cabo de remendo de fibra óptica mu: Semelhante aos conectores SC, mas apresentando um design compacto com mecanismos de auto-retenção e poças medindo 1,25 mm de diâmetro-ideal para instalações de alta densidade, como redes DWDM.

Cabo de remendo de fibra óptica DIN: Os conectores DIN se assemelham aos conectores FC, mas incluem estruturas de metal internas equipadas com mecanismos de mola que controlam a maior precisão mecânica de oferta por pressão e menor perda.

Cabo de remendo de fibra óptica e2000: Os conectores E2000 usam mecanismos push-pull equipados com persianas de metal automáticas para proteção contra feixe a laser; Seu design de uma peça permite conexões de terminal rápido.





1.6 Introdução a 8 conectores comuns de fibra óptica





1.6.1 conectores SC (conector quadrado)



1.6.2 Conectores FC (conector de poça)



1.6.3 ST (conectores de ponta reta/fibra óptica de baioneta)



1.6.4 Conectores E2000/E2000PS



1.6.5 LC (conector Lucent / Local Connector)

1.6.6 Conector de MU (acoplamento da unidade em miniatura)

1.6.7 MTRJ (Conector de junta de recuperação de várias transmissões)



1.6.8 Conector MPO (Multi Push On)







Os cabos de adesivo de fibra óptica também podem ser classificados com base na composição estrutural em cabos de fita ou cabos em pacote:

Cabos de fita: Os cabos de fita consistem em fitas ópticas de formato plano que fornecem maior densidade de fibra que supera mais núcleos em menos espaço, reduzindo significativamente os custos de cabeamento.

Cabos agrupados: Os cabos agrupados normalmente usam estruturas de tubo soltas em forma de redonda feitas de tubos de tampão soltos {1}}.

Ambos os tipos atendem a necessidades específicas com base em ambientes de instalação, mas continuam sendo opções essenciais para obter configurações de rede eficientes em diversos contextos.



Com base em diferentes ambientes de aplicativos, os cordões de adesivos de fibra óptica podem ser divididos em cordões de adesivo de fibra óptica convencionais e cordões de adesivo de fibra óptica reforçada. Os cabos de adesivo de fibra óptica convencionais são leves e econômicos, tornando-os adequados para a maioria dos equipamentos de transmissão interna e configurações de fiação de alta densidade nos data centers. Como resultado, eles são amplamente utilizados em aplicações cotidianas. Os cabos de remendo de fibra óptica reforçados geralmente são empregados em ambientes externos desafiadores, como túneis subterrâneos e instalações da estação base. Esses cabos são projetados para resistir a picadas de roedores, danos causados ​​pela água e altas temperaturas para evitar interrupções na comunicação normal. Para atender às demandas de condições adversas, vários tipos de cordões de adesivos de fibra óptica reforçada foram desenvolvidos com base em cenários de uso específicos, como cabos de adesivo de fibra óptica blindados, cabos de adesivo de fibra óptica à prova d'água IP67 e cabos de adesivo remoto FTTA.





PVC eLSZHsão comumente usados ​​materiais de bainha para cabos de fibra óptica. Os cabos de adesivo de fibra óptica revestidos com PVC são flexíveis e fáceis de instalar em temperaturas normais, tornando-as ideais para aplicações internas, como configurações de fiação horizontal. Por outro lado, LSZH (Baixo fumaça zero halogênio) Os cordões de manchas de fibra óptica contêm compostos retardadores de chama que não emitem fumaça tóxica quando queimados. Eles são frequentemente usados ​​em espaços públicos mal ventilados, como sistemas de metrô e túneis.





Os cabos de adesivo de fibra óptica podem ser categorizados em tipos simplex (núcleo único) e duplex (duplo-core) com base no número de fibras ópticas que eles contêm. Como ilustrado na Figura 2, os cordões de adesivos de fibra óptica do Simplex consistem em uma fibra óptica e um conector, permitindo que os sinais viajem apenas em uma direção para a instância, os sinais podem passar de A a B, mas não de volta de B a A. Duplex Fiber Optic Patch Mords contêm duas fibras ópticas e dois conectores, a transmissão bidirecional de bidirecional, a partir da transmissão de Bidirecional, a.



Com base no modo de transmissão óptica, os cabos de fibra óptica podem ser classificados em tipos de modo único e multimodo. Os cabos de adesivo de fibra óptica de modo único transmitem luz em um único modo com dispersão modal mínima, tornando-os adequados para comunicação de longa distância. Os cabos de adesivo de fibra óptica multimodo transmitem luz em vários modos simultaneamente; No entanto, a dispersão modal se torna significativa e piora com as distâncias de transmissão crescentes. Portanto, os cabos de adesivo de fibra óptica multimodo são mais adequados para a comunicação de curta distância.





Os cabos de adesivo de fibra óptica podem ser divididos em tipos de PC, UPC e APC com base nas técnicas de polimento aplicadas aos seus conectores. Os conectores de PC usam métodos de polimento esférico e são de cor preta; Os conectores APC apresentam uma técnica de polimento angular de 8 graus e são verdes; Os conectores UPC aumentam a suavidade da superfície com base nas técnicas de polimento de PC e são de cor azul. Esses três métodos de polimento variam em estrutura e desempenho de maneira principal em relação à perda de inserção e perda de retorno-com APC atualmente sendo o tipo de polimento mais amplamente usado.

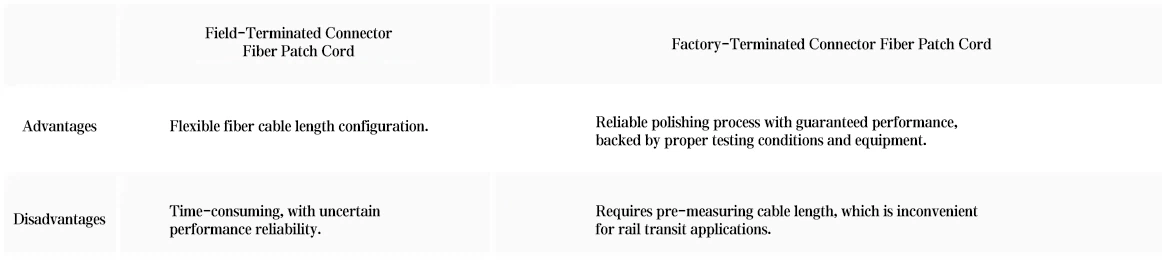

Os cabos de adesivo de fibra óptica também podem ser classificados por seu processo de fabricação especificamente se os conectores ópticos são terminados no local ou durante a produção de fábrica. Os tipos de conectores terminados em campo envolvem o término do conector óptico durante a instalação da rede no local-um processo que exige remover a camada de buffer, limpar, polir, unir, testar etc.-que exige ferramentas extensas, além de habilidades avançadas de terminação de administradores de rede. Os tipos de conectores terminados em fábrica (também conhecidos como conectores ópticos pré-terminados) referem-se àqueles em que os conectores ópticos foram encerrados durante a produção de fábrica. Antes de selecionar esse tipo de cabo, os usuários devem identificar os tipos de interface do equipamento nas duas extremidades e medir os comprimentos do link. Esses cabos pré-terminados são favorecidos para a facilidade de instalação (plug-and-play), velocidade e requisitos mínimos do usuário.



As redes de hoje exigem cada vez mais taxas de alta velocidade, configurações de alta densidade e recursos de alto desempenho. Os cabos ópticos pré-terminados MTP/MPO tornaram-se particularmente populares em data centers de alta densidade de 40g/100g devido a essas necessidades em evolução. Enquanto isso, os cabos ópticos LC permanecem predominantemente usados ​​para redes corporativas e configurações de fiação da sala de servidores. Dada a ampla gama de cabos ópticos disponíveis no ambiente de variação de mercado pelo ambiente de aplicação, os usuários de propriedades de material de composição de estrutura devem selecionar com base em suas necessidades específicas de transmissão.
