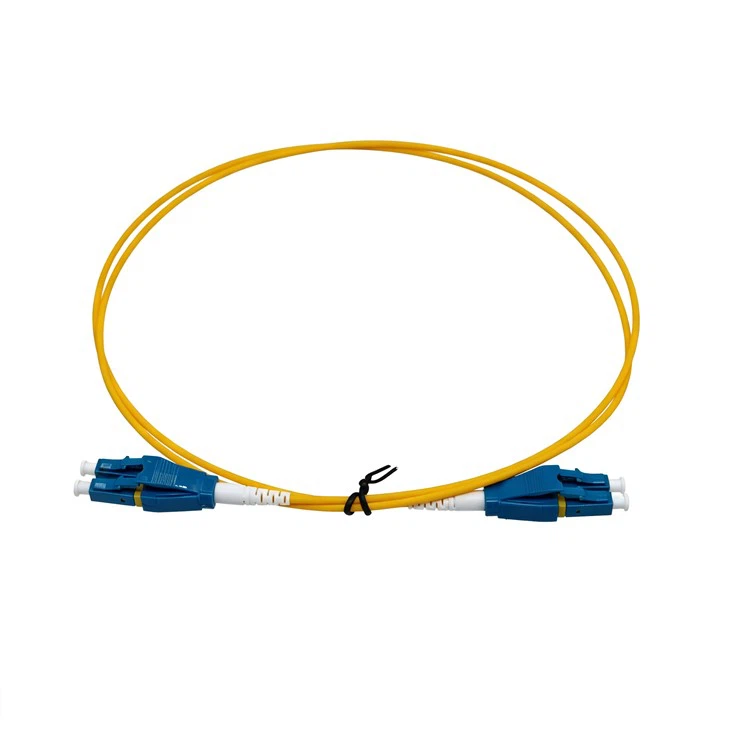

Cabo de remendo óptico frente e verso monomodo LC/UPC LSZH 2.0MM
video
Cabo de remendo óptico frente e verso monomodo LC/UPC LSZH 2.0MM

Cabo de remendo óptico frente e verso monomodo LC/UPC LSZH 2.0MM

Atualize sua rede sem esforço com nosso patch cord de fibra LSZH duplex OS2 LC/UPC. Confiado por profissionais. Perda zero de sinal. Encomende hoje mesmo-direto da fábrica.

Enviar inquérito

Descrição

7 razões pelas quais o patch cord de fibra monomodo LC/UPC sempre vence
FiberCore · Direto da fábrica Fabricante certificado ISO 9001
LC/UPC · OS2 · 9/125 · LSZH

O sinal mais claro que sua rede já teve

Conheça o patch cord óptico monomodo duplex LSZH LC/UPC - 2.0 mm, 9/125 OS2. Desenvolvido para data centers-de comprometimento zero, LANs corporativas e infraestruturas de telecomunicações onde a integridade do sinal não é negociável.
Solicite um orçamento de fábrica Ver especificações completas ↓
LC/UPCTipo de conector
9/125 μmModo Fibra
SO2Padrão de fibra
2,0mmDiâmetro da jaqueta
LSZHMaterial da jaqueta
DúplexConfiguração
Menor ou igual a 0,3 dBPerda de inserção
Maior ou igual a 50 dBPerda de retorno


01 · Visão geral do produto- Por que issoCabo de remendo de fibra óptica LCÉ a escolha certa-do setor

Num mercado inundado com cabos baratos que degradam o desempenho da sua rede, o nossoPatch cord óptico monomodo duplex LSZH LC/UPCse destaca - não apenas como um cabo, mas como um canal de dados-projetado com precisão e confiável para operadoras de telecomunicações, data centers em hiperescala e equipes de TI empresariais em todo o mundo.
Este é umPatch cord de fibra OS2construído com as tolerâncias ópticas mais rigorosas do setor. O núcleo de modo único-de 9/125 μm transporta seu sinal por longas distâncias com atenuação praticamente zero, enquanto a jaqueta Low Smoke Zero Halogen (LSZH) protege pessoas e equipamentos em caso de incêndio - tornando-a a escolha certa para qualquer ambiente onde os códigos de segurança e a qualidade do sinal sejam importantes.
Cada unidade sai de nossa fábrica pré{0}}testada com perda de inserção menor ou igual a 0,3 dB e perda de retorno maior ou igual a 50 dB e é enviada com um relatório de teste individual. Quando você obtém de umfabricante de patch cord de fibra ópticaque testa cada cabo, você para de substituir conectores e começa a construir uma infraestrutura duradoura.
Vantagem-direta de fábrica:Como um sistema verticalmente integradofábrica de patch cord de fibra óptica, controlamos todas as etapas - desenho de fibra, retificação de ponteira, polimento-de extremidade e teste óptico final - para que não haja intermediários inflacionando seu custo ou escondendo problemas de qualidade.



02 · Segurança e conformidade da LSZH -OCabo de remendo de fibra LSZHQueMantém as pessoas seguras

As jaquetas de PVC padrão liberam gás tóxico cloreto de hidrogênio quando queimam. Em um data center ou prédio de escritórios lotado, isso representa um sério risco-à segurança da vida. NossoPatch cord de fibra LSZHusa um composto de baixo teor de fumaça e zero halogênio que emite fumaça mínima e não produz gases halógenos em condições de incêndio.

Isto faz com que o nossopatch cord de fibra lszhtotalmente compatível com IEC 60332, IEC 61034 e IEC 60754 - os padrões internacionais exigidos em túneis, aeroportos, hospitais, escolas e elevadores de edifícios fechados onde a evacuação é difícil e a qualidade do ar sob fogo é crítica.

Você não está apenas comprando um cabo. Você está comprando conformidade, proteção contra responsabilidades e tranquilidade - agrupadas em um pacote de alto-desempenhopatch cord de fibra ópticaque vem pronto para implantação.

  • IEC 60332-1 retardador de chama
  • IEC 61034 baixa emissão de fumaça
  • Gás zero halogênio IEC 60754
  • Materiais compatíveis com RoHS
  • Adequado para espaços plenum e riser
  • Variantes classificadas-para ambientes internos e externos disponíveis

LSZH vs PVC em resumo

Propriedade LSZH PVC
Densidade de fumaça Mínimo Denso, preto
Gás Halogênio Nenhum HCl liberado
Propagação de chama Auto-extinguível Propaga
Conformidade CEI 60754 Não compatível
Corrosão do Equipamento Não Sim
Adequação Todos os ambientes Restrito



03 · Desempenho óptico do OS2 -O que faz umCabo de remendo de fibra OS2Vale cada centavo



Nem todas as fibras-de modo único são iguais. OS2 designa um padrão de cabo mais rígido - projetado especificamente para aplicações externas e de longa-distância - com uma atenuação máxima de 0,4 dB/km em 1310 nm e 0,4 dB/km em 1550 nm. Nossocabo de remendo da fibra os2tem um bom desempenho consistente dentro desses limites, fornecendo resultados estáveis ​​e repetíveis que atendem ou excedem os requisitos do Telcordia GR-326-CORE.
Menor ou igual a 0,3 Perda de inserção em dB
Maior ou igual a 50 Perda de retorno em dB (UPC)
0.4 Atenuação máxima em dB/km
10km+ Alcance máximo de transmissão
1000+ Ciclos de acasalamento (face final)
O polimento UPC (Ultra Physical Contact) em ambos os conectores cria uma geometria de face final-cúpula que garante o contato físico entre os núcleos de fibra, minimizando a-reflexão traseira e a perda de sinal. É por isso que o nossocabo de manobra óptico lcoferece perda de retorno consistentemente acima de 50 dB - uma referência que mantém transceptores de alta-velocidade satisfeitos e taxas de erro-de bits próximas de zero.
A proporção de 9/125 μm-para{3}}revestimento suportapatch cord de fibra óptica monomodotransmissão em comprimentos de onda de 1310 nm e 1550 nm - os padrões da indústria para redes DWDM, CWDM e PON transportando 10G, 40G, 100G e além.

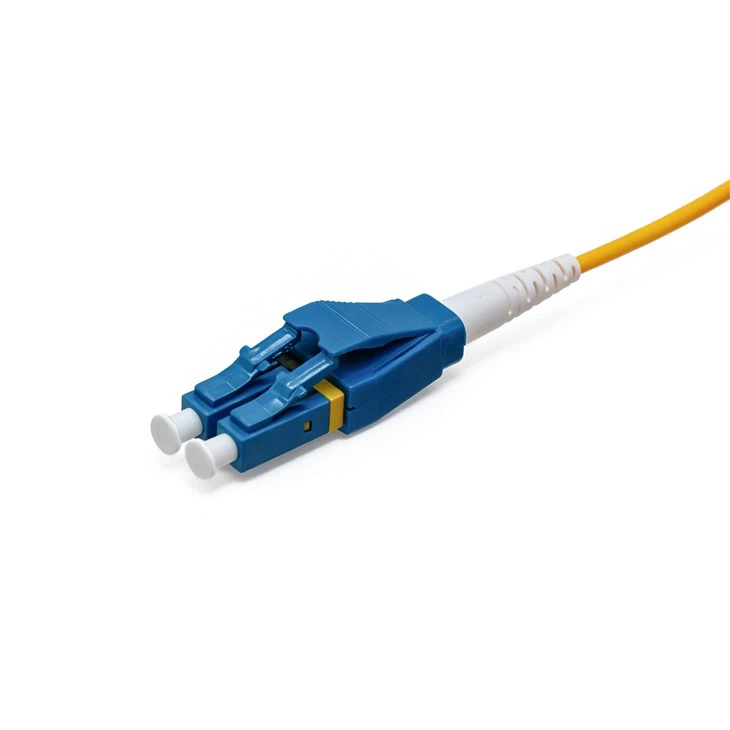

04 · Engenharia de Conectores LC- OCabo de remendo de fibra óptica LCCriado para implantações-de alta densidade.



O LC (Lucent Connector) foi projetado desde o início para painéis de distribuição de fibra de alta-densidade. Seu terminal de 1,25 mm - metade do tamanho de um conector SC - permite que você coloque o dobro do número de portas na mesma unidade de rack. Nossopatch cord de fibra óptica lcusa ponteiras de cerâmica de zircônia de precisão retificadas até uma rugosidade de superfície abaixo de 10 nm, garantindo contato óptico consistente sempre que o conector é acoplado.

🔵 Virola de zircônia de 1,25 mm
Ponteira de cerâmica retificada-de precisão com concentricidade do núcleo menor ou igual a 0,5 μm. Mantém o alinhamento sob vibração e ciclos repetidos de acoplamento.

🔒 Alojamento-de trava positivo
O mecanismo de bloqueio-de clique audível evita a desconexão acidental em ambientes de produção ativos. Classificado para 1,{3}} ciclos de inserção.

🎨Inicialização codificada por cor-
Inicialização azul indica polimento de modo-único/UPC de acordo com o padrão TIA-568. Verificação visual instantânea durante a instalação e manutenção.

🛡️Tampas contra poeira incluídas
Pré-instalado em todos os conectores. Mantém a face-final impecável da fábrica ao campo. Remova apenas no momento da conexão.

⚡Ponte de clipe duplex
O clipe de polaridade moldado trava ambos os conectores no alinhamento. Elimina o erro comum de troca Tx/Rx que desperdiça tempo de comissionamento.

📏Comprimento personalizado disponível
Comprimentos padrão de 0,5 m a 30 m. Cortes personalizados disponíveis para implantações OEM e{3}}específicas de projetos sem sobretaxa de MOQ.



05 · Projeto duplex e construção de cabosDentro doPatch cord de fibra óptica duplex -Pelo que você realmente está pagando



A patch cord de fibra óptica duplextransporta fios de transmissão e recepção em um conjunto de cabo unificado. Nosso design de cordão zip de 2,0 mm mantém ambos os fios de fibra unidos com uma rede fina - fácil de dividir nos conectores, impossível de se perder-no caminho no meio de uma corrida.

O diâmetro da jaqueta de 2,0 mm atinge o ponto ideal entre flexibilidade e proteção. Ele se curva em cantos apertados em painéis de remendo densos sem exceder o raio de curvatura mínimo e resiste à abrasão e às cargas de esmagamento de uma bandeja de cabos movimentada. Ao mesmo tempo, é fino o suficiente para manter o fluxo de ar irrestrito em painéis 1U de alta{3}}densidade.

Dentro da capa externa LSZH, cada fio de fibra é cercado por um buffer apertado de 900 μm, depois por um membro de resistência do fio de aramida Kevlar e, em seguida, pela sub{2}}capa de 2,0 mm. Essa construção de quatro{4}}camadas oferece uma classificação de carga de tração de 100 N - mais do que suficiente para sobreviver aos esforços de instalação sem afetar o alinhamento do ferrolho.

Seção transversal-do cabo

Camada Material/Especificações
Essencial Vidro monomodo-de 9 μm
Revestimento sílica de 125 μm
Revestimento acrilato UV de 250 μm
Buffer apertado 900 μm PVC/LSZH
Membro de Força Fio de aramida (Kevlar®)
Jaqueta externa LSZH de 2,0 mm
Cor Amarelo (OS2 padrão)

Min. Raio de curvatura:30 mm (dinâmico) · 15 mm (estático)
Temperatura operacional:−40 graus a +85 graus
Carga de tração:100 N (longo-prazo 40 N)
Resistência ao esmagamento:100N/10cm



06 · Aplicações- Onde istoPatch Cord ÓpticoOferece o maior valor



Essepatch cord de fibra ópticanão é um cabo-de uso geral -, é um instrumento de precisão implantado onde a integridade do sinal, a conformidade com a segurança e a longa vida útil são necessárias simultaneamente. É aqui que nossos clientes mais confiam:



01 Centros de dados
Parte superior-do-rack para conexões do patch panel. OS2 suporta comprimentos de onda de transceptor 100G-SR4 e 400G{8}}DR4 sem diafonia.

02 Escritórios centrais de telecomunicações
Os sistemas DWDM e ROADM interconectam onde a perda de retorno deve exceder 45 dB para evitar reflexões que desestabilizem as fontes de laser.

03 LAN corporativa/MAN
Construção-a{1}}de backbone e cabos riser onde a conformidade com LSZH é exigida pelos códigos de incêndio locais.



04 Redes FTTx/PON

OLT-para-dividir conexões em implantações GPON e XGS-PON. O OS2 de{4}modo único suporta distâncias downstream de até 20 km.

05 Imagens Médicas
Endoscopia, conjuntos de ressonância magnética e sistemas de diagnóstico por imagem onde a segurança do LSZH não é-negociável e a fidelidade do sinal é crítica-para a vida.

06 Militar e Aeroespacial
Instalações em ambientes-agressivos onde a ampla faixa operacional de -40 graus a +85 graus e a resistência ao esmagamento comprovam seu valor.

07 Transmissão / AVS
roteamento de sinal de estúdio-para{1}}estúdio e links de câmeras remotas por SDI-por{3}}fibra onde os orçamentos de instabilidade de tempo e perda de inserção são apertados.

08 Edifício Inteligente/IoT
Backbone de cabeamento estruturado para sistemas prediais inteligentes - controle de acesso, vigilância IP, BMS - em uma planta de fibra compartilhada.



07 · Fabricação e Qualidade- O que significa comprar com realFabricante de patch cord de fibra óptica



Há uma diferença entre uma empresa comercial que revende cabos e umafábrica de patch cord de fibra ópticaisso os torna. Nós somos os últimos. Nossa unidade de produção opera sob o gerenciamento de qualidade ISO 9001:2015, com linhas dedicadas para decapagem de fibra, inserção de ponteira, injeção de epóxi, cura, polimento e inspeção-de face final.
Cada extremidade-do conector é inspecionada sob interferometria de 400×. As virolas que não atendem ao padrão IEC 61300-3-35 Grau B para geometria da-face final - raio de curvatura, deslocamento do ápice, altura da fibra - são descartadas e não enviadas. Nossa taxa de rejeição é inferior a 0,2%, o que significa que o lote recebido tem uma taxa de defeito que é efetivamente zero na implantação no mundo real.
🔬 100% final-inspeção facial
Medição interferométrica 400× de cada ponteira. IEC 61300-3-35 Porta de aprovação/reprovação grau B. Sem amostragem – cada conector, cada lote.

📊 Relatório de teste óptico incluído
Dados individuais de perda de inserção e perda de retorno para cada patch cord. Rastreável de acordo com equipamento de teste calibrado-padrão NIST. Incluído gratuitamente.

🏭 Produção Verticalmente Integrada
Desde fibra bruta e peças cerâmicas até a montagem acabada. Não há subcontratados para etapas críticas. Rastreabilidade total desde o lote até o envio.

📦 Embalagem anti{0}}estática
Cada cabo é embalado individualmente em embalagens anti{0}estáticas com tampas protetoras contra poeira instaladas. Chega pronto para implantação imediata.
Entre globaisfabricantes de patch cord de fibra óptica, vale a pena fazer parceria com aqueles que podem mostrar seus dados de rejeição, seus registros de calibração e seus gráficos de controle de processo - e não apenas um catálogo brilhante. Publicamos tudo isso e aceitamos auditorias de fábrica.



08 · Guia de compras B2B -Como especificar o direitoPatch cord de fibra óptica de modo único?



Comprar o cabo errado é caro. Não porque o cabo custe muito, mas porque o retrabalho - puxando o cabo errado, re-revestindo painéis de conexão, testando novamente orçamentos de link - custa ao engenheiro-horas que superam o preço do cabo. Use esta lista de verificação antes de enviar seu pedido de compra.
  • Verifique o tipo de fibra:OS2 (9/125 μm) para links de-modo único de longa-distância. OS1 também é de modo-único, mas para percursos mais curtos no campus. Não misture.
  • Confirme o polimento do conector:UPC (azul) para redes de dados padrão. APC (verde, angular) para aplicações PON, CATV e altas perdas de-retorno-. Eles não são intercambiáveis ​​- o acoplamento de UPC com APC danifica fisicamente ambos os conectores.
  • Especifique duplex versus simplex:A maioria dos módulos transceptores (SFP, SFP+, QSFP) usa LC duplex. Simplex é usado para saídas de divisores e sistemas WDM passivos.
  • Verifique a classificação da jaqueta:Exija LSZH para plenum/riser interno, edifícios com fluxo de ar restrito ou qualquer jurisdição com IEC 60332 em seu código de construção.
  • Meça o comprimento necessário com precisão:Adicione 10 a 15% de folga para re-roteamentos futuros. Solicitar emendas muito curtas força ou substituição completa.
  • Dados de teste de demanda:Qualquer respeitávelfabricante de patch cord de fibra ópticaé fornecido com relatórios de teste óptico por{0}}unidade. Rejeite lotes sem dados de teste rastreáveis.
  • Confirme a compatibilidade:Nossos conectores LC são totalmente compatíveis com Cisco, Juniper, Arista, Huawei, Nokia, Ciena e todos os adaptadores LC padrão-compatíveis com IEC.
Dica profissional para implantações grandes:Sempre solicite de 5 a 10% de cabos sobressalentes. Danos na instalação e adições futuras são garantidos. Um estoque regulador de idênticopatch cords de fibra óptica lcdo mesmo lote de produção garante que a cor, o comprimento e o desempenho óptico permaneçam consistentes em toda a sua infraestrutura.



09 · Perguntas FrequentesTudo o que os compradores B2B perguntam antesFazendo um pedido grande



P: Qual é a quantidade mínima de pedido para este patch cord óptico?
R: Não há um mínimo estrito para configurações padrão. Pedidos de amostra de 1 a 10 unidades são enviados em até 3 dias úteis. Para execuções de produção com rótulos OEM-ou de comprimento personalizado-, o prazo de entrega é de 7 a 14 dias, dependendo do volume. Entre em contato conosco para obter uma programação de preços escalonados - o custo-por unidade cai significativamente em 500+ peças.

P: Posso obter uma cor ou etiqueta de jaqueta personalizada para fins OEM?
R: Sim. Oferecemos suporte a cores de jaqueta LSZH personalizadas (dentro do sistema de código de cores IEC), cores de inicialização personalizadas, impressão termorretrátil de-marca própria-e embalagens personalizadas. A quantidade mínima para personalização OEM começa em 200 peças. O masterbatch de cores personalizado requer 5 a 7 dias adicionais para composição.

P:Como esse patch cord de fibra se compara às soluções baseadas em MTP/MPO-para trabalho de alta-densidade?
R: Os patch cords LC duplex são mais adequados para conexões de portas individuais entre switches, servidores e transponders. MTP/MPO é preferido para trunking óptico-paralelo (aplicativos de breakout QSFP 40G/100G). Os dois são complementares - troncos MTP executados entre painéis, patch cords LC conectam dispositivos a esses painéis.

P: Este patch cord de fibra óptica duplex é compatível com transceptores 400G?
R: Os patch cords LC duplex suportam nativamente transceptores DR-de 400G (modo-único, modulação PAM4, alcance de 500 m no OS2). Para aplicações 400G-SR8 ou 400G-LR8 usando QSFP-DD com interfaces MPO-16, você usaria cabos breakout em vez de patch cords LC duplex.

P: Qual garantia vem com este patch cord de fibra óptica?
R: Todos os cabos de produção padrão têm garantia vitalícia contra defeitos de fabricação. O desempenho óptico é garantido para atender às especificações do relatório de teste incluído para a vida útil do cabo em condições normais de operação. Danos causados ​​por instalação inadequada, violação excessiva do raio de curvatura ou contaminação do conector não são cobertos, mas muitas vezes podem ser reparados em campo.

P: Você pode adquirir esta fábrica de patch cord de fibra óptica diretamente para reduzir custos?
R: Sim, - essa é a nossa proposta principal. Somos um fabricante direto e não um distribuidor. Comprar direto da fábrica-elimina dois ou três níveis de margem que uma cadeia de distribuição típica adiciona. Também oferecemos programas de estoque em consignação e inventário gerenciado-pelo fornecedor para operadoras de telecomunicações e grandes integradores.


10 · Pronto para atualizar seuFibra de patch cordCadeia de mantimentos?

Junte-se a milhares de engenheiros de rede e equipes de compras que confiam em nossa fábrica-diretapatch cords de fibra óptica lcpara infraestrutura-de missão crítica. Solicite um orçamento, peça uma amostra ou agende uma auditoria de fábrica - todos os três são bem-vindos.
Solicitar orçamento de fábrica Fale com um engenheiro

Cabo de remendo óptico frente e verso monomodo LC/UPC LSZH 2.0MM 9/125- Direto de fábrica-de uma empresa com certificação ISO 9001fabricante de patch cord de fibra óptica. Todas as especificações sujeitas a confirmação. © 2025 FiberCore. Todos os direitos reservados.

LC/UPC Singlemode Duplex LSZH Optical Patch Cord 2.0MM1

LC/UPC Singlemode Duplex LSZH Optical Patch Cord 2.0MM2

LC/UPC Singlemode Duplex LSZH Optical Patch Cord 2.0MM3

LC/UPC Singlemode Duplex LSZH Optical Patch Cord 2.0MM4

LC/UPC Singlemode Duplex LSZH Optical Patch Cord 2.0MM5

LC/UPC Singlemode Duplex LSZH Optical Patch Cord 2.0MM6

LC/UPC Singlemode Duplex LSZH Optical Patch Cord 2.0MM7

LC/UPC Singlemode Duplex LSZH Optical Patch Cord 2.0MM8
