Qual é o Jack RJ45
Aug 05, 2023
Deixe um recado
O conector RJ45 é um tipo de conector no sistema de cabeamento, composto por plugues e soquetes. Esses dois componentes do conector estão conectados aos fios para obter continuidade elétrica. ORJ45 Jacké o tipo mais importante de soquete no conector.
1. O que é RJ?
RJ significa Jack Registrado, que significa "soquete registrado". Na FCC (Normas e Regulamentos da Comissão Federal de Comunicações), o RJ é usado para descrever interfaces de redes públicas de telecomunicações. Os comuns incluem rj -11 e rj -45, com rj -45 sendo o termo coloquial para o padrão 8- interface modular usada nas redes de computador. Na categoria 4 anterior, categoria 5e, categoria 6 e, recentemente, foi utilizado o cabeamento de categoria 6, foi utilizada a interface do tipo RJ. Nos sistemas de cabeamento da categoria 7, são permitidas interfaces "não-RJ do tipo RJ". Por exemplo, em 30 de julho de 2002, os conectores da categoria 7 da Siemon foram oficialmente selecionados como o modo padrão para interfaces industriais de categoria 7 do tipo não RJ. O conector Tera possui uma largura de banda de transmissão de até 1,2 GHz, excedendo a largura de banda padrão de transmissão padrão de 600 MHz na categoria 7.
2. Quatro tipos de módulos RJ
Existem quatro tipos básicos de soquetes do módulo RJ comumente vistos no campo da comunicação de rede. Cada soquete básico pode conectar diferentes configurações de RJ. Por exemplo, um soquete 6- pode conectar RJ11 (1 par), RJ14 (2 pares) ou RJ25C (3 pares); Um soquete 8-} pode conectar RJ61C (4 pares) e RJ48C. Um soquete 8-} (chave) pode conectar RJ45s, RJ46s e RJ47s. RJ45 Sockets eConectores RJ45são os conectores básicos em sistemas abrangentes de cabeamento. Discutiremos ainda mais os conectores RJ45 mais tarde.
3. O que é RJ45 Jack

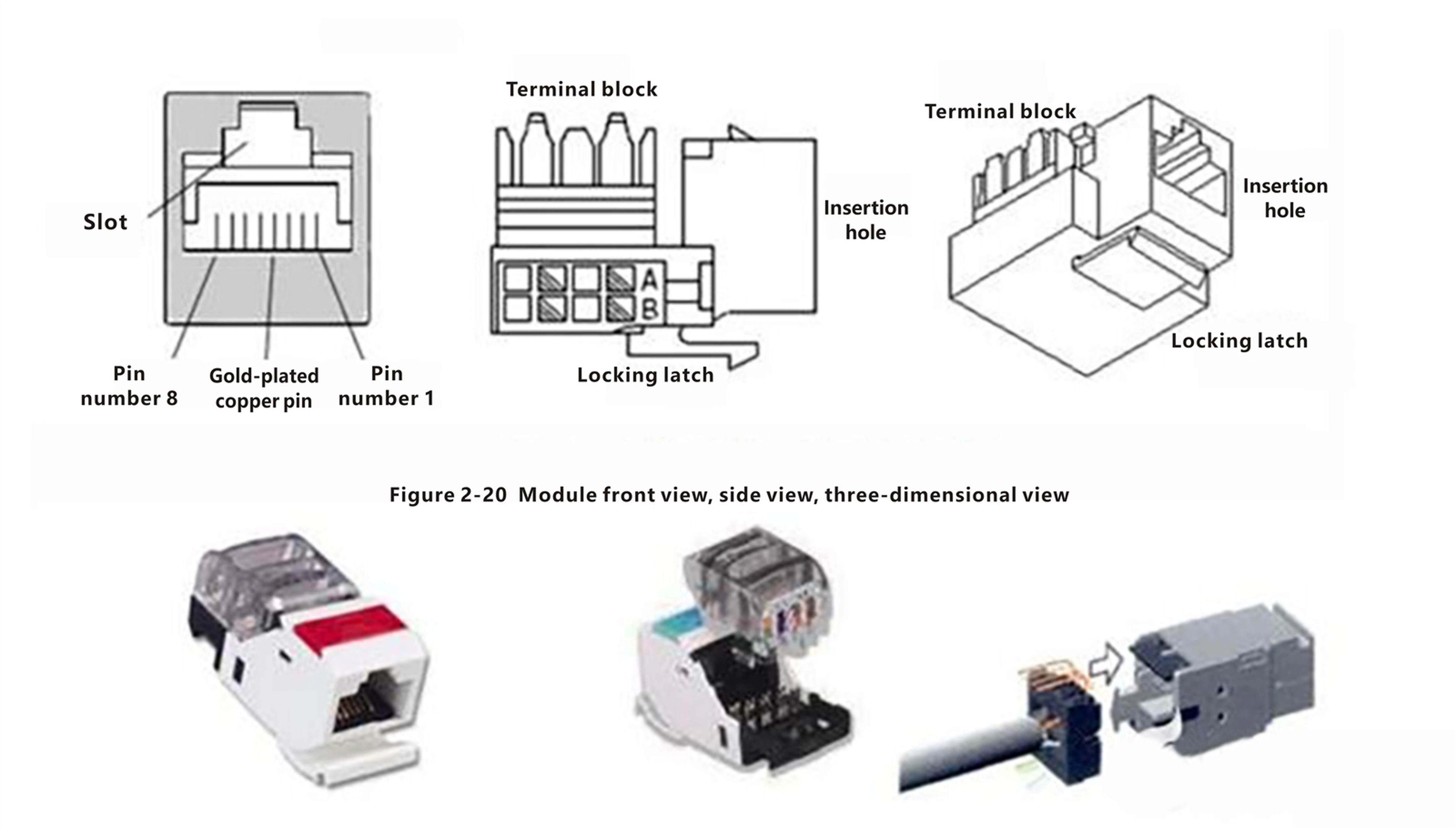

O núcleo do conector RJ45 é o soquete modular. Os fios banhados a ouro ou orifícios de soquete podem manter conexões elétricas estáveis e confiáveis com contatos modulares do plugue. Devido ao atrito entre os contatos e os orifícios do soquete, o contato elétrico é aprimorado ainda mais quando o plugue é inserido. O design do corpo do soquete usa um mecanismo de travamento integral para que, quando o plugue modular (como um plugue RJ45) seja inserido, a interface entre o plugue e o soquete possa gerar a força máxima de extração. O bloco de fiação no conector RJ45 conecta o par torcido através da ranhura do fio, e os contatos de travamento podem corrigir o conector RJ45 em dispositivos de saída de informações, como painéis. As figuras 2-20 mostram a vista frontal, a vista lateral e a visão tridimensional do macaco RJ45, respectivamente.
Figuras 2-22
4. Os tipos comuns de macacos RJ45
Os módulos RJ45 comuns não montados têm 2 cm de altura, 2 cm de largura e 3 cm de espessura. O corpo plástico é resistente a alta tensão e retardador de chamas, com uma classificação de calor UL 94V -0. Eles podem ser inseridos em qualquer painéis modulares da série M, suportes ou caixas de montagem de superfície e podem ser instalados em painéis padrão em um 90-} (vertical) ou 45-} ângulo diagonal. O design especial fornece pelo menos 750 inserções e retiradas repetidas. O módulo RJ45 usa rótulos de fiação T568A e T568B e vem com uma tampa de inserção de cabo plano branco. Esse tipo de módulo RJ45 normalmente requer uma ferramenta de perfuração com uma lâmina de tipo 110- para terminação de cabo. Este módulo RJ45 não blindado também é um dos módulos RJ45 mais usados em sistemas de cabeamento abrangentes domésticos, mantendo uma aparência consistente na categoria 3, na categoria 5, na categoria 5e e na categoria 6.
Para uma instalação plug-and-play amigável,, os usuários também começaram a preferir operações diagonais 45-}. Para conseguir isso, os módulos RJ45 padrão atuais podem ser combinados com painéis angulados a 45 graus ou a extremidade de montagem do módulo RJ45 pode ser projetada diretamente em um ângulo de grau 45- (Figura 2-21).
O design das ferramentas sem soco também reflete o design centrado no usuário do módulo RJ45. Os módulos RJ45 com design de ferramentas sem fundamento, como o módulo Siemon MX-C5 RJ45 com o design da ferramenta sem abundância (deixado na Figura 2-22) e o módulo Nexans Lanmark -6 snap-in rj45 (para a direita na figura 2-22), não requer especial.
5. Qual é o sistema de soquete de comunicação ACO
O sistema de soquete de comunicação ACO (Figura 2-23) é um sistema de soquete de comunicação lançado pelo AMP. Ele usa um design exclusivo e possui um espaço semelhante em tamanho aos módulos RJ45 padrão RJ45 para terminação. Este sistema de soquete consiste em várias interfaces de comunicação e blocos de plug, suportando não apenas módulos RJ45 de aplicativo de voz e dados, mas também interfaces coaxiais e interfaces de áudio-video. Os módulos RJ45 são integrados ao painel, compostos por interfaces de montagem de superfície, conectores de conexão, bases de montagem e tampas (Figura 2-24).
Em alguns novos designs, as interfaces multimídia do Jack RJ45 parecem não ser significativamente diferentes das interfaces padrão de dados/voz RJ45. O benefício dessa tendência em relação ao design modular padronizado é que todas as tomadas RJ45 usam o mesmo tamanho dos acessórios de espaço e instalação (Figura 2-25). Atualmente, tanto internacionalmente quanto internamente, há uma tendência para a integração de aplicativos VDV (DOBTA-VEDEO). O novo design RJ45 Jack fez esforços significativos em termos de aspectos fáceis de usar.
6. O processo de rescisão do RJ45 Jack
O diagrama abaixo fornece uma descrição detalhada do processo de rescisão do CobtelCabo CAT6Série no módulo MPS100E.
7. A aplicação de RJ45 Jack
No cabeamento estruturado, os módulos Keystone são usados para encerrar os cabos e estabelecer conexões eficazes com cordões de remendo. Nos produtos de alguns fabricantes, os módulos Keystone são configurados mais cientificamente com painéis de patch. Esses painéis de patch consistem em uma placa vazia montada e módulos Keystone de vários tipos, permitindo que os usuários instalem módulos Keystone correspondentes com base no tipo e quantidade de módulo Keystone do aplicativo real. Nesse caso, os módulos Keystone também se tornam um componente do painel patch (Figura 2-27 omitido). A partir daqui, podemos resumir os cenários de aplicação dos módulos Keystone: terminados em diferentes painéis, instalados em caixas de montagem de superfície e outros componentes e instalados em painéis de patches modulares (Figura 2-28 omitida).
Deve -se notar que, devido à presença de uma fita cruzada ou de isolamento no centro dos cabos da categoria 6, eles devem ser cortados antes do término.
9. As tomadas RJ45 blindadas e não cortadas
Os módulos Keystone também são divididos em módulos de Keystone não blindados e módulos de pedra -chave blindados. A Figura 2-29 é um diagrama físico típico de um módulo Keystone blindado e a Figura 2-30 mostra seu diagrama estrutural.
Figura 2-29 Módulo de keystone blindado Diagrama estrutural Figura 2-30 Módulo de keystone blindado Diagrama estrutural
9. O módulo Keystone da capa de poeira embutida de COBTEL
Os módulos Keystone de diferentes fabricantes têm designs exclusivos. Um dos exemplos mais representativos é o módulo Keystone de cobertura de poeira embutido Cobtel. A série de soquete de capa de poeira embutida apresenta uma tampa de poeira embutida com mola que se retrai e aparece automaticamente ao inserir e remover os plugues de patch. Além disso, seu "portão" exclusivo suportado pela mola garante que o plugue do patch não seja parcialmente inserido, afetando a transmissão estável de dados. As soquetes tradicionais com tampas de poeira geralmente exigem o uso de ambas as mãos para abrir a tampa da poeira e inserir o cabo de remendo. No entanto, o soquete de cobertura de poeira interno do Departamento de Rede do Departamento de Rede da Molex permite a inserção de uma mão do cordão de patch, tornando mais conveniente o uso. Além disso, o "portão" limpa os pinos toda vez que uma conexão/desconexão é feita, impedindo que a poeira e as impurezas entrem no conector e garantindo a máxima proteção e capacidade de transmissão de sinal confiável. O soquete de cobertura de poeira embutido da Molex tem uma aparência compacta (21 mm de altura × 21mm de largura × 26 mm de espessura) e atinge a densidade máxima em cada estação de trabalho. Em um painel de parede retangular de tamanho padrão, até 6 soquetes podem ser acomodados; Em um painel de parede quadrado de tamanho padrão com uma tampa de poeira, até 4 soquetes podem ser acomodados. Sua densidade é equivalente à duas vezes a dos soquetes tradicionais.
Um tipo de módulo Keystone blindado projetado para aplicações de ambiente industrial usa um método de blindagem diferente, com o anel externo cercado e preso por uma estrutura de parafuso
10. Como eliminar a diafonia ao conectar o macaco RJ45 a plugues modulares
Quando os módulos Keystone são conectados a plugues modulares (plugues RJ45), a diafonia é um fator importante considerado durante o projeto. Para melhorar o desempenho geral da transmissão do link, a tecnologia de cancelamento de diafonia é frequentemente empregada em soquetes. A tecnologia Crosstalk Cancelation funciona gerando um sinal de diafase antifásica com a mesma magnitude que a interferência introduzida no plugue para cancelar a diafonia.
