---- Última atualização: julho de 2026

Um módulo de link óptico é um dispositivo compacto que converte sinais elétricos em sinais de luz e os transmite através de cabos de fibra óptica - permitindo a transferência de dados em velocidades de até 800 Gbps em longas distâncias.
Também conhecido como transceptor óptico, ele fica na camada física do modelo OSI e serve como ponte central em qualquer sistema de comunicação de fibra óptica. Neste guia você aprenderá o que é um módulo de link óptico, como funciona, os principaistipos de transceptores de fibra(SFP, QSFP, CFP, XFP), principais indicadores de desempenho e como escolher o indicador certo para sua rede.

1. O princípio de funcionamento e composição dos módulos de link óptico
O módulo de link óptico, conhecido comoTransceptor Ópticoem inglês, é um termo geral para várias categorias de módulos, incluindo módulos receptores ópticos, módulos transmissores ópticos, módulos transceptores ópticos e módulos de encaminhamento óptico.

Hoje, quando falamos em módulos de link óptico, geralmente nos referimos a transceptores ópticos (e será assim ao longo do texto).
Módulos de link ópticofunciona no nível do hardware - é a ponte física entre o seu dispositivo e o cabo de fibra. Sua função é bastante simples: realiza conversão fotoelétrica. Ele converte sinais ópticos em sinais elétricos e sinais elétricos em sinais ópticos.

Embora pareça simples, o conteúdo técnico no processo de implementação não é baixo.

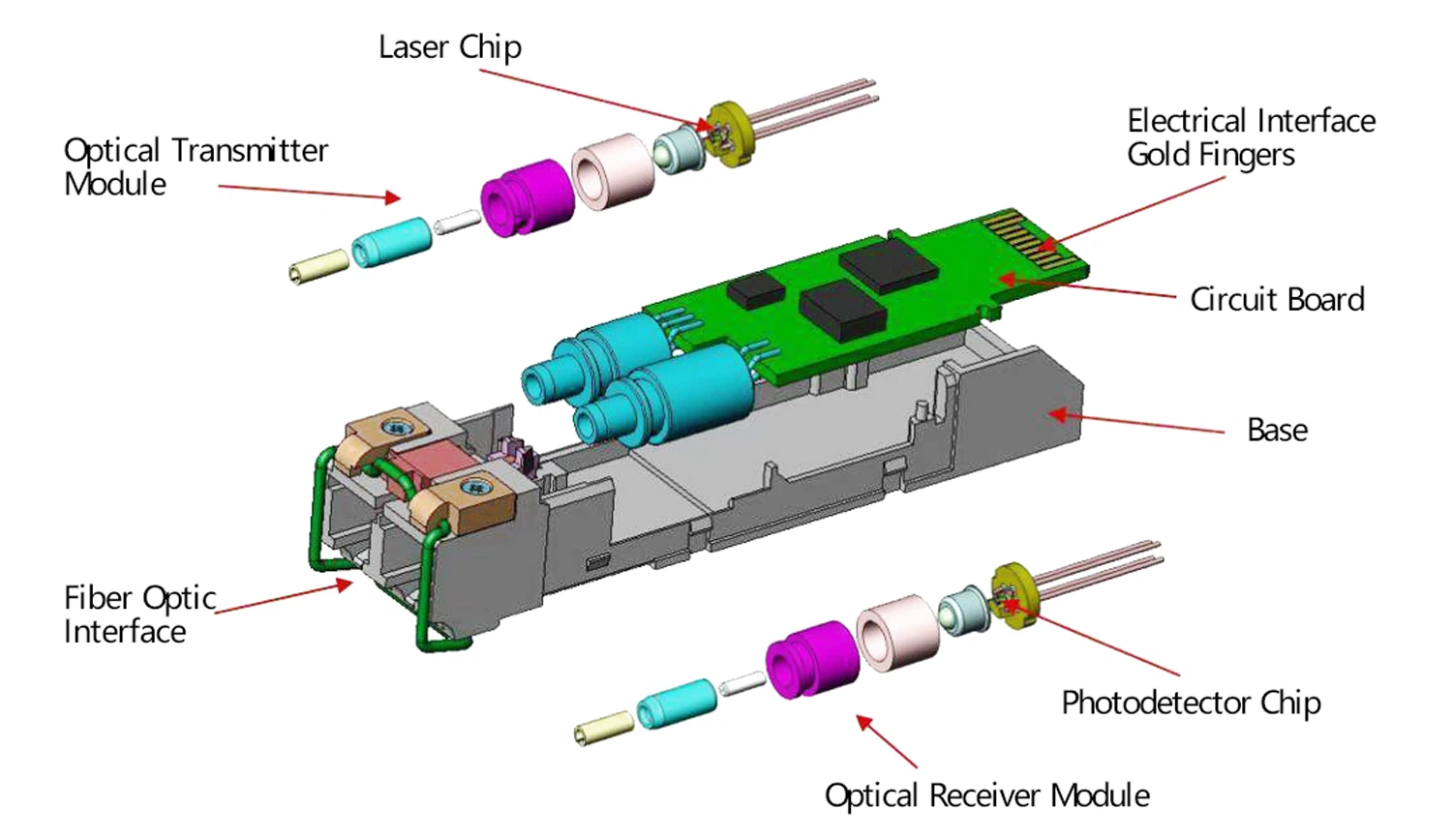

Um módulo de link óptico normalmente consiste em um transmissor óptico (TOSA, Transmitter Optical Sub{0}}Assembly, contendo um diodo laser), um receptor óptico (ROSA, Receiver Optical Sub{1}}Assembly, contendo um fotodetector), circuitos funcionais e interfaces ópticas (elétricas).

Composição de Módulos de Link Óptico
| Veja como funciona passo a passo: |
Na extremidade da transmissão, o chip driver processa o sinal elétrico original e, em seguida, aciona o diodo laser semicondutor (LD) ou o diodo emissor de luz (LED) para emitir um sinal óptico modulado.
Na extremidade receptora, após a entrada do sinal óptico, ele é convertido em sinal elétrico por um fotodetector e então emitido após ser amplificado por um pré-amplificador.
2. Embalagem de Módulos de Link Óptico
Para iniciantes, o aspecto mais frustrante dos módulos de link óptico são seus nomes de embalagens extremamente complexos e a desconcertante variedade de parâmetros.

A embalagem pode ser simplesmente entendida como um padrão de formato. É a principal forma de distinguir módulos de link óptico.
O rápido desenvolvimento da tecnologia de comunicação por fibra óptica é a principal razão para a infinidade de padrões de embalagem.
A velocidade dos módulos de link óptico está aumentando constantemente e seu tamanho também está diminuindo, de modo que novos padrões de embalagem são introduzidos a cada poucos anos. A compatibilidade entre padrões de embalagens antigos e novos é geralmente difícil.
|
Tipo de pacote
|
Velocidade
|
Aplicação Típica
|
Distância de transmissão
|
|---|---|---|---|
|
SFP
|
Até 4 Gbps
|
Switches, roteadores
|
Até 80 km
|
|
SFP+
|
10Gbps
|
Redes Empresariais
|
Até 80 km
|
|
SFP28
|
25Gbps
|
Camada de acesso ao data center
|
Até 10 km
|
|
QSFP28
|
100 Gbps
|
Camada central do data center
|
Até 10 km
|
|
QSFP-DD
|
Até 400 Gbps
|
Data centers em hiperescala
|
Até 2 km
|
|
PCP
|
100–400 Gbps
|
Redes Backbone de Telecomunicações
|
Até 40 km
|
|
OSFP
|
Até 400 Gbps
|
Aplicativos-de telecomunicações de alta potência
|
Até 2 km
|
Além disso, os diversos cenários de aplicação dos módulos de link óptico também são motivo para o aumento dos padrões de embalagem. Diferentes distâncias de transmissão, requisitos de largura de banda e locais de uso correspondem a diferentes tipos de fibras ópticas e, portanto, a diferentes módulos de link óptico.
Listei alguns métodos de classificação de módulos de link óptico, incluindo embalagem, conforme mostrado na tabela abaixo:

3. Classificação de Módulos de Link Óptico
Antes de explicar a embalagem e a classificação, vamos apresentar as organizações de padronização para comunicação óptica. Porque esses padrões de embalagem são determinados por organizações de padronização.
Atualmente, existem diversas organizações globais que padronizam a comunicação óptica, como o conhecido-IEEE (Instituto de Engenheiros Elétricos e Eletrônicos), ITU-T (União Internacional de Telecomunicações), MSA (Contrato Multi Fonte), OIF (Optical Internetworking Forum), CCSA (China Communications Standards Association), etc.
Os mais comumente usados na indústria são IEEE e MSA.
Você pode não estar familiarizado com o MSA. Seu nome em inglês é Multi Source Agreement. É uma especificação de vários-fornecedores, uma forma de organização não{3}}oficial comparada ao IEEE, que pode ser entendida como um comportamento de aliança do setor.
Agora, vamos começar a apresentar a embalagem.
Primeiramente, você pode dar uma olhada na imagem a seguir, que descreve com precisão o período de surgimento das diferentes embalagens e suas correspondentes velocidades de trabalho.

4. Embalagem comum
Existem 10+ fatores de forma de módulo de link óptico em uso atualmente. Veja o que cada um faz e quando usar.
GBIC

GBIC significa Conversor de Interface Giga Bitrate. Antes de 2000, o GBIC era o pacote de módulo de link óptico mais popular e o formato de módulo gigabit mais utilizado.
SFP

Devido ao grande tamanho do GBIC, o SFP apareceu mais tarde e começou a substituir a posição do GBIC. SFP, cujo nome completo é Small Form{1}}factor Pluggable, é um pequeno módulo de link óptico-conectável a quente. Seu pequeno tamanho é relativo à embalagem GBIC.
O volume do SFP é reduzido pela metade em comparação aos módulos GBIC, permitindo que mais que o dobro do número de portas sejam configuradas no mesmo painel. Em termos de funcionalidade, ambos suportam hot{1}}plugging. SFP suporta uma largura de banda máxima de 4 Gbps.
XFP

O XFP é conectável com fator de formato pequeno-de 10 Gigabits-. Ele usa um módulo serial-de velocidade total de canal único com uma conexão XFI (interface serial de 10 Gb), que pode substituir o Xenpak e seus produtos derivados.
SFP+

SFP+ também é um módulo de link óptico 10G. Seu tamanho é consistente com o SFP, mais compacto (reduzido em cerca de 30%) que o XFP e consome menos energia (reduziu algumas funções de controle de sinal).

SFP28

SFP28 com velocidade de 25 Gbps ocorreu principalmente porque os preços dos módulos de link óptico de 40G e 100G eram muito altos na época, então esta solução de transição de compromisso foi introduzida.
QSFP/QSFP+/QSFP28/QSFP28-DD

Quad Small Form-fator conectável, uma interface SFP de quatro-canais. Muitas tecnologias-chave maduras em XFP foram aplicadas a este design.
QSFP pode ser dividido em módulos de link óptico 4 × 10G QSFP +, 4 × 25G QSFP28, 8 × 25G QSFP28-DD, etc.
Por exemplo, QSFP28 é adequado para portas de acesso 4x25GE. Usando o QSFP28, é possível atualizar de 25G para 100G sem passar por 40G, simplificando bastante a dificuldade de cabeamento e reduzindo custos.

QSFP-DD
Fundado em março de 2016, DD significa “Double Density”. Aumenta os quatro canais deQSFPpara oito canais.
É compatível com soluções QSFP. Os módulos originais QSFP28 ainda podem ser utilizados, basta inserir outro módulo. O número de contatos elétricos emQSFP-DDé o dobro do QSFP28.

QSFP-DD usa formatos de sinal NRZ de 25 Gbps ou PAM4 de 50 Gbps por canal. Usando PAM4, ele pode suportar taxas de até 400 Gbps.
PAM4
PAM4 (4 Pulse Amplitude Modulation) é uma tecnologia de "duplicação".
Para módulos de link óptico, se você quiser obter uma melhoria na taxa, aumente o número de canais ou aumente a taxa de um único canal.
Os sinais digitais tradicionais usam principalmente sinais NRZ (sem-retorno-a-zero), usando níveis de sinal altos e baixos para representar as informações 1 e 0 do sinal lógico digital, com cada período de símbolo de sinal transmitindo 1 bit de informação lógica.
O PAM4 duplica os dados em cada pulso de sinal, efetivamente duplicando a velocidade sem adicionar mais canais (0, 1, 2, 3). Sob a mesma largura de banda física do canal, o PAM4 transmite o dobro da quantidade de informações que os sinais NRZ, conseguindo assim uma duplicação da taxa.

CFP/CFP2/CFP4/CFP8
Centum gigabits Form Pluggable, um módulo de comunicação óptica por divisão de comprimento de onda denso. A taxa de transmissão pode atingir 100-400Gbps.
O CFP foi projetado com base na interface SFP, com tamanho maior, suportando transmissão de dados de 100 Gbps. O CFP pode suportar um único sinal de 100G, um ou vários sinais de 40G.
A diferença entre CFP, CFP2 e CFP4 está no tamanho. O tamanho do CFP2 é metade do CFP e o CFP4 é um quarto do CFP.
CFP8 é uma forma de embalagem proposta especificamente para 400G, com tamanho semelhante ao CFP2. Ele suporta taxas de canal de 25 Gbps e 50 Gbps, atingindo taxas de módulo de 400 Gbps por meio de interfaces elétricas 16x25G ou 8x50.

OSFP

Isto é facilmente confundido com oOSPFprotocolo de roteamento.
OSFP,Octal de fator de forma pequeno conectável, "O" significa "octal", lançado oficialmente em novembro de 2016.
Ele foi projetado para usar oito canais elétricos para atingir 400 GbE (8 * 56 GbE, mas o sinal de 56 GbE é formado por um laser DML de 25 G sob modulação PAM4), um pouco maior que QSFP-DD, com motores ópticos e transceptores de maior-wattagem e desempenho de dissipação de calor ligeiramente melhor.
Estes são alguns dos padrões comuns de empacotamento de módulos de link óptico.
5. 400Módulos de link óptico G
Como você deve ter notado, mencionei três tipos de módulos de link óptico que suportam 400 Gbps durante a introdução do pacote: QSFP-DD, CFP8 e OSFP.

400G é atualmente a principal direção competitiva na indústria de comunicação óptica. Em 2026, o 400G também está nos estágios iniciais de uso comercial em-grande escala.
Como é sabido, devido ao lançamento em grande-escala da construção de redes 5G e ao rápido desenvolvimento da computação em nuvem e da construção de data centers em grande-escala, a demanda da indústria de TIC por 400G tornou-se cada vez mais urgente.
Os primeiros módulos de link óptico 400G usavam um método de implementação NRZ de 25 Gbps de 16 pistas, usando empacotamento CDFP ou CFP8.
Este método de implementação se beneficia do uso da tecnologia NRZ 25G madura desenvolvida para módulos de link óptico 100G. No entanto, a desvantagem é que requer 16 pistas de transmissão paralela, resultando em maior consumo de energia e tamanho maior, o que não é adequado para aplicações de data center.
Mais tarde, o PAM4 começou a substituir o NRZ.
No lado óptico, a transmissão de sinal de 400G é obtida principalmente usando 8 pistas de PAM4 de 53 Gbps ou 4 pistas de PAM4 de 106 Gbps, e no lado elétrico, são usadas 8 pistas de sinais elétricos PAM4 de 53 Gbps, com formas de empacotamento OSFP ou QSFP-DD.

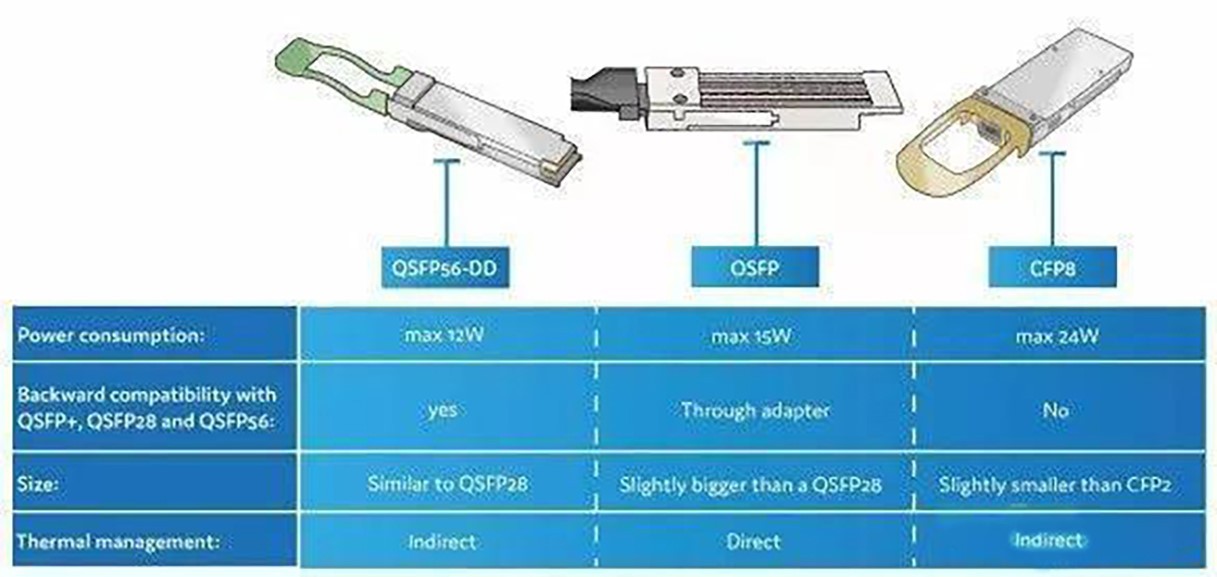

Em termos comparativos, o pacote QSFP-DD é menor (semelhante ao pacote QSFP28 do módulo de link óptico tradicional de 100G), o que é mais adequado para aplicações de data center. O pacote OSFP é um pouco maior e, como pode fornecer mais energia, é mais adequado para aplicações de telecomunicações.
Atualmente, os módulos de link óptico 400G, independentemente dos métodos de embalagem, são muito caros, longe de atender às expectativas dos usuários. Portanto, eles não podem ser popularizados rapidamente.

Outra tecnologia digna de nota é a fotônica de silício, comumente conhecida como fotônica de silício.
A fotônica do silício é vista como tendo amplas aplicações e forte competitividade na era 400G, e está recebendo muita atenção de muitas empresas e instituições de pesquisa.
6. Conceitos-chave de módulos de link óptico
Depois de mencionar brevemente o 400G, vamos continuar com a classificação dos módulos de link óptico.
Com base no empacotamento, aliado a alguns parâmetros, haverá a nomenclatura dos módulos de enlace óptico.
Tomemos 100G, por exemplo, frequentemente vemos os seguintes tipos de módulos de link óptico:

Os padrões começando com 100GBASE são propostos pelo grupo de trabalho IEEE 802.3. PSM4 e CWDM4 são da MSA.
PSM4 (modo único paralelo com 4 pistas, canal-modo único paralelo com quatro-canais)
CWDM4 (multiplexador por divisão de comprimento de onda grosso de 4 pistas, multiplexação por divisão de comprimento de onda grosso de quatro-canais)
Vejamos a nomenclatura do IEEE 802.3:

Conforme mostrado na figura acima:
No nome 100GBASE-LR4, LR significa longo alcance, ou seja, 10Km, e 4 significa quatro canais, ou seja, 4*25G, combinados para formar um módulo de link óptico de 100G que pode transmitir 10Km.
As regras de nomenclatura para -R são as seguintes:

A razão pela qual existem 100GBASE do IEEE e PSM4 e CWDM4 da MSA é que a distância suportada pelo 100GBASE-SR4 era muito curta e não conseguia atender a todas as necessidades de interconexão, enquanto o custo do 100GBASE-LR4 era muito alto. PSM4 e CWDM4 forneceram melhores soluções-de média distância.
Além da distância e do número de canais, vamos dar uma olhada no comprimento de onda central.
O comprimento de onda da luz determina diretamente suas características físicas. Atualmente, os comprimentos de onda centrais da luz usados em fibras ópticas são principalmente 850nm, 1310nm e 1550nm (nm significa nanômetros).
Entre eles, 850nm é usado principalmente para multimodo, e 1310nm e 1550nm são usados principalmente para modo único.
Para obter mais detalhes sobre modo único e multimodo, consulte nossa discussão anterior sobre fibras ópticas.
Para modo único e multimodo, se o módulo vazio não estiver marcado, é fácil confundir.
Portanto, os fabricantes geralmente os distinguem pela cor do anel de tração:


Puxe o anel azul e amarelo
Aqui também mencionamos WDM CWDM e DWDM, que você deve ver com frequência.
WDM significa Multiplexação por divisão de comprimento de onda. Simplificando, ele multiplexa sinais ópticos de diferentes comprimentos de onda na mesma fibra óptica para transmissão.

Na verdade, a multiplexação por divisão de comprimento de onda é um tipo de multiplexação por divisão de frequência. Comprimento de onda × frequência=velocidade da luz (valor fixo), portanto, dividir por comprimento de onda é, na verdade, dividir por frequência. Na comunicação óptica, as pessoas estão acostumadas a nomear por comprimento de onda.
DWDM é WDM denso e CWDM é WDM grosseiro. Pelos nomes, você deve entender que o intervalo de comprimento de onda em D-WDM é menor.

A vantagem do WDM é a grande capacidade e pode ser transmitido por longas distâncias.
A propósito, BiDi (BiDirectional) é unidirecional, uma fibra óptica, transmissão e recepção bidirecional. O princípio de funcionamento é mostrado na figura abaixo.
Na verdade, está adicionando um filtro. Os comprimentos de onda de transmissão e recepção são diferentes, permitindo transmissão e recepção simultâneas.


7. Indicadores Básicos de Módulos de Link Óptico
Quatro especificações principais determinam se um módulo de link óptico atende às suas necessidades: potência de saída, sensibilidade do receptor, taxa de extinção e potência de saturação.
Os indicadores básicos dos módulos de link óptico incluem principalmente o seguinte:
Potência óptica de saída
A potência óptica de saída refere-se à potência óptica de saída da fonte de luz na extremidade de envio do módulo de link óptico. Pode ser entendida como a intensidade da luz, com unidades de W ou mW ou dBm. Entre eles, W ou mW são unidades lineares e dBm são unidades logarítmicas. Na comunicação, normalmente usamos dBm para representar a potência óptica.
Uma redução de 3dB na potência óptica significa que ela caiu pela metade e 0dBm corresponde a 1mW.
Sensibilidade máxima de recepção
A sensibilidade de recepção refere-se à potência óptica mínima recebida do módulo de link óptico sob uma determinada taxa e taxa de erro, com unidades de dBm.
Geralmente, quanto maior a taxa, pior a sensibilidade de recepção, ou seja, maior a potência óptica mínima recebida, e maiores os requisitos para os dispositivos finais de recepção do módulo de link óptico.
Taxa de extinção
A taxa de extinção é um dos parâmetros importantes utilizados para medir a qualidade de um módulo de link óptico.
Refere-se à relação mínima entre a potência óptica média do sinal sob condições de modulação total e a potência óptica média do sinal espacial, indicando a capacidade de distinguir entre sinais 0 e 1. Dois fatores que afetam a taxa de extinção em módulos de link óptico são a corrente de polarização (bias) e a corrente de modulação (Mod), que pode ser considerada como ER=Bias/Mod.
O valor da razão de extinção não é necessariamente maior, melhor; um módulo de link óptico com uma taxa de extinção que atenda ao padrão 802.3 é bom.
poder de saturação
Também conhecida como potência óptica de saturação, refere-se à potência óptica máxima de entrada sob uma determinada taxa de transmissão, mantendo uma determinada taxa de erro (10-10-10-12), com unidades de dBm.
Deve-se notar que o fotodetector exibirá um fenômeno de saturação sob forte irradiação luminosa. Quando esse fenômeno ocorre, o detector precisa de um certo tempo para se recuperar, durante o qual a sensibilidade de recepção diminui, e o sinal recebido pode ser mal avaliado, causando um fenômeno de erro, e também é muito fácil danificar o detector da extremidade receptora. Portanto, deve-se evitar exceder sua potência óptica de saturação durante o uso.
8. Cadeia da Indústria de Módulos de Link Óptico
Finalmente, vamos falar brevemente sobre a cadeia industrial de módulos de link óptico.
Atualmente, o mercado de módulos de link óptico está muito aquecido, principalmente por causa do 5G ecentros de dados, como mencionado anteriormente.

Os dois aspectos mais dispendiosos da construção da rede 5G são as estações base e a rede de transporte óptico. Na rede de transporte óptico, o teor de água das fibras ópticas não é muito, mas os módulos de link óptico são bastante problemáticos.

No coração dos módulos de link óptico, o componente mais caro é o chip. Os chips do laser e do fotodetector respondem por mais da metade do custo.
Quanto ao chip, a situação atual é: os fabricantes estrangeiros têm uma vantagem em chips-de alta qualidade, enquanto os fabricantes nacionais têm uma vantagem em chips de gama média-a{2}}baixa-. No entanto, os fabricantes nacionais estão continuamente fazendo avanços no mercado-de alta tecnologia. A margem de lucro dos chips-de alta qualidade é maior do que a dos chips-de baixo custo, o que é óbvio.
No geral, existem mais de 1.000 empresas de comunicação óptica na China, mas as margens de lucro são todas muito baixas. Além disso, na estrutura da cadeia industrial, os fabricantes de equipamentos (Huawei, ZTE), as empresas de comunicação óptica também são relativamente "humildes" e não têm poder de barganha.
A concorrência no setor é acirrada, e novos produtos,{0}}de alta qualidade, geram mais lucro, mas com o tempo, o lucro diminuirá.
De qualquer forma, é mais ou menos assim.
9. Como escolher o módulo de link óptico correto: um guia completo do comprador
Escolher o módulo de link óptico certo pode ser complicado - existem dezenas de formatos, comprimentos de onda, classes de alcance e variantes de fornecedores no mercado. Mas a decisão se resume aseis fatores práticos. Percorra esta lista de verificação antes de fazer um pedido e você evitará os erros mais comuns (e caros) cometidos pelos engenheiros de rede.
9.1 Combine a velocidade com as necessidades atuais e futuras de largura de banda
Comece identificando a taxa de dados necessária. As camadas comuns são1G → 10G → 25G → 40G → 100G → 400G. Uma boa regra: escolha um módulo que lide confortavelmente com o pico de tráfego atual, com aproximadamente30–50% de espaço livrepara os próximos 2-3 anos de crescimento.
Não-especifique demais. Um módulo QSFP-DD de 400 G pode custar 10 vezes mais do que um QSFP28 de 100 G e, se o seu switch ou NIC do servidor não puder fornecer essa largura de banda, você estará pagando por uma capacidade que nunca usará. Para a maioria das implantações de camada-de acesso corporativo,SFP+ (10G)ouSFP28 (25G)continua sendo o ponto ideal em 2026.
9.2 Determine a distância de transmissão
A distância de transmissão determina o tipo de fibra e o comprimento de onda necessário:
- Abaixo de 500 m- Usarfibra multimodo (OM3/OM4/OM5)com850 nmmódulos (por exemplo, SFP-SR, QSFP-SR4). Estas são a opção mais barata.
- Até 10 km- Usarfibra-monomodocom1310nmmódulos (por exemplo, SFP-LR, QSFP-LR4). Ideal para redes de campus e metropolitanas.
- Até 40–80 km- Usarfibra-monomodocom1550 nmmódulos (por exemplo, SFP-ER, SFP-ZR). Obrigatório para links de-telecomunicações de longa distância e entre-data centers-.
- Até 10 km- Usarfibra-monomodocom1310nmmódulos (por exemplo, SFP-LR, QSFP-LR4). Ideal para redes de campus e metropolitanas.
- Até 40–80 km- Usarfibra-monomodocom1550 nmmódulos (por exemplo, SFP-ER, SFP-ZR). Obrigatório para links de-telecomunicações de longa distância e entre-data centers-.
Verifique também o seuorçamento de potência óptica- a diferença entre a potência de transmissão mínima do módulo e a sensibilidade do receptor, menos a perda total de fibra (normalmente 0,35 dB/km para modo-único, 3,0 dB/km para multimodo). Se a matemática não funcionar, o link também não funcionará.
9.3 Verifique a compatibilidade do fornecedor
Nem todos os módulos funcionam em todos os switches. Principais fornecedores -Cisco, Huawei, Juniper, Arista, HPE, Dell- usam codificação de firmware proprietária para identificar módulos "autorizados". Opções:
- Módulos OEM- compatibilidade garantida, mas normalmente 3–5× mais cara.
- Módulos compatíveis-de terceirosMódulos compatíveis com -MSA-codificados para corresponder ao seu fornecedor de switch específico. Tipicamente60–80% mais baratoe usado na produção por data centers de hiperescala em todo o mundo.
- Módulos compatíveis-de terceirosMódulos compatíveis com -MSA-codificados para corresponder ao seu fornecedor de switch específico. Tipicamente60–80% mais baratoe usado na produção por data centers de hiperescala em todo o mundo.
Qualquer que seja a rota escolhida, sempre confirme se a codificação do módulo corresponde ao modelo do switch e à versão do firmware antes de fazer o pedido em massa.
9.4 Escolha o tipo de conector correto
Os módulos de link óptico usam conectores de fibra diferentes dependendo do formato e da contagem de canais:
- LC duplex- o conector mais comum, usado em módulos SFP, SFP+, SFP28 e módulos-QSFP{4}}LR4 de canal único.
- MPO/MTPConector de fita de fibra - 12- ou 24-, usado em módulos paralelos como QSFP-SR4, QSFP28-SR4 e QSFP-DD-SR8.
- SC- conector maior e mais antigo, ainda encontrado em algumas implantações legadas e de telecomunicações.
- MPO/MTPConector de fita de fibra - 12- ou 24-, usado em módulos paralelos como QSFP-SR4, QSFP28-SR4 e QSFP-DD-SR8.
- SC- conector maior e mais antigo, ainda encontrado em algumas implantações legadas e de telecomunicações.
Certifique-se de que o tipo de conector no módulo corresponda aos seus painéis de conexão e cassetes de fibra existentes - conectores incompatíveis requerem adaptadores ou novo cabeamento.
9.5 Confirmar os requisitos ambientais e operacionais
Módulos comerciais padrão operam de forma confiável entre0 graus e 70 graus. Se você estiver implantando em gabinetes externos, instalações industriais ou armários não condicionados, procureMódulos de-nível industrial (I-Temp)avaliado para−40 graus a +85 graus. Verifique também:
- Consumo de energia- crítico para racks de data centers de alta-densidade. Os módulos QSFP-DD podem consumir mais de 12 W cada; multiplique por 32 portas por switch e a carga térmica aumenta rapidamente.
- Suporte DDM/DOM- O monitoramento de diagnóstico digital permite ler-temperatura, tensão, potência TX/RX e corrente de polarização em tempo real para solução de problemas proativa. Não-negociável para redes de produção.
- Suporte DDM/DOM- O monitoramento de diagnóstico digital permite ler-temperatura, tensão, potência TX/RX e corrente de polarização em tempo real para solução de problemas proativa. Não-negociável para redes de produção.
9.6 Equilibrar o orçamento em relação ao custo total de propriedade
O preço da etiqueta não é tudo. Um módulo barato que falha em seis meses custa muito mais do que um módulo de qualidade em mão de obra, tempo de inatividade e taxas de substituição. Procurar:
- Garantia do fabricante de pelo menos3–5 anos(os principais fornecedores oferecem garantias vitalícias).
- Suporte técnico vitalício gratuito e serviço de RMA.
- Relatórios de testes em lote e documentação de certificação MSA.
- Suporte técnico vitalício gratuito e serviço de RMA.
- Relatórios de testes em lote e documentação de certificação MSA.
Referências de preços típicas de 2025: SFP 1G (~\\$8–15), SFP+ 10G (~\\$15–80), QSFP28 100G (~\\$50–300), QSFP-DD 400G (~\\$200–800). Módulos compatíveis-de terceiros de fornecedores confiáveis oferecem rotineiramente desempenho equivalente a **OEM-por 20–40% do custo** - o principal motivo pelo qual os hiperescaladores raramente compram ópticas de marca.
9.7 Estrutura de Decisão Rápida
Ainda não tem certeza? Responda a estas três perguntas em ordem
(1) Que velocidade minha porta de switch suporta?
(2) Qual a distância que o sinal precisa percorrer?
(3) Que tipo de fibra e conector já está instalado? As respostas restringirão suas opções a apenas dois ou três módulos adequados - a partir daí, escolha aquele que se adapta ao seu orçamento e aos requisitos de compatibilidade do fornecedor.
