Quais são as diferenças entre 28AW e 24AWG Patch Cord
Deixe um recado
À medida que as demandas de informações aumentam, os data centers estão se tornando mais testados com cabos de dados mais ativos. Os cordões 28AWG de remendo tornaram -se amplamente utilizados em aplicativos de data center. A Cobtel lançou um cordão CAT6 e CAT6A sem foda de 28AWG, que é mais adequado para o data center de alta densidade do que o cabo de jumper 24AWG tradicional e pode melhorar a capacidade de fiação do data center.
Os benefícios do cordão 28AWG Patch incluem:
O cordão 28AWG Patch fornece um melhor gerenciamento de cabos, economizando 50 ~ 60% do espaço do cabo, o mesmo pipeline de cabos pode acomodar mais cabos, reduzir os custos do projeto.
Os condutores mais finos podem obter um raio de flexão menor, otimizar o gerenciamento de cabos e a instalação conveniente e reduzir os custos posteriores de operação e manutenção.
É mais leve e economiza cerca de 25% ~ 30% de espaço de armazenamento, melhore a eficiência de frete e armazenamento, reduza o custo geral de engenharia.
O desempenho da transmissão e as propriedades mecânicas não são inferiores ao cordão 24AWG Patch.
O número de pluging e desconectação pode atingir 2500 vezes
Laridade grande, excelente desempenho com TIA/EIA padrão -568- C.2
Carga contínua de 1 minuto 50n, excelente desempenho com IEC padrão 60603-7
Suporte a largura de banda de até 500MHz e até 10 Gbps de velocidade de transmissão de dados, passe o teste de canal Fluke
50 MICRON GOLD BLATED 3PRONG CONTATS fornece um condutor de fio totalmente de contato e garante uma excelente condutividade
1, 28AWG Cat6 e Cat6a Patch Cable nascido para data centers
28AWG CAT6A O cabo de remendo pode oferecer um melhor gerenciamento de cabos, economizando 50 ~ 60% do espaço do cabo, o mesmo tubulação de cabo pode acomodar mais cabos, reduzir os custos do projeto.
Os condutores mais finos podem obter um raio de flexão menor, otimizar o gerenciamento de cabos e a instalação conveniente e reduzir os custos posteriores de operação e manutenção.
Peso mais leve, economize cerca de 25% ~ 30% de espaço de armazenamento, melhore a eficiência de frete e armazenamento, reduza o custo geral da engenharia.
28AWG Cat6 Patch Cord para data centers
É mais leve e economiza cerca de 25% ~ 30% de espaço de armazenamento, melhore a eficiência de frete e armazenamento, reduza o custo geral de engenharia.
2, Os cabos tradicionais 24AWG de patches são difíceis de atender à futura demanda de alta densidade dos data centers.
Atualmente, os produtos mais populares usados no gabinete / rack são 1U 24- PAINEL RJ45 PATCH. Com o rápido desenvolvimento da expansão da Internet, os dados também mostram crescimento explosivo, e o data center inevitavelmente requer produtos de alta densidade, alta velocidade e escalonáveis para atender às necessidades de uso futuro. Portanto, tornou-se a meta de desenvolvimento de vários fabricantes fornecer uma solução para painéis de patch com terminação de 1u 48- rj45. Aqui, o cabo de jumper se torna a chave para resolver o problema.
O cordão tradicional 24AWG Cat6 Patch possui um grande diâmetro de cabo e um raio de flexão limitado, o que requer um grande espaço para o gerenciamento de cabos. Além disso, não é fácil gerenciar o cabo com um painel de patches 1U RJ 45 48-.
Portanto, é imperativo introduzir cabos de jumper da categoria 6 com diâmetros menores para otimizar o espaço de gerenciamento de cabos.
28AWG Cat6 Patch Cord para data centers
Ele pode fornecer um melhor gerenciamento de cabos, economizando 50 ~ 60% do espaço de fiação, o mesmo pipeline de cabo pode acomodar mais cabos, reduzir os custos do projeto.
3, O cordão 28AWG Cat6a Patch liberado por Cobtel pode facilmente realizar a terminação 1U para 48 portas.
O cordão 28AWG CAT6A Patch lançado por Cobtel possui um diâmetro de arame de cerca de 4. 0 mm, que é cerca de 1/3 mais fino que o tradicional cordão de remendo 24AWG CAT6A (cabo de cabo.: Cerca de 6,2 mm). Ele pode atingir um raio de flexão menor, economizar cerca de 50% ~ 60% de espaço de gerenciamento de cabos e é mais leve, o que pode economizar espaço de armazenamento e melhorar a eficiência de frete e armazenamento.
Este novo cabo de jumper usa o mesmo processo de moldagem por injeção do outro cabo de remendo de Cobtel. As pessoas no campo sabem que o conector sobremoldado pode garantir que o cabo flexível e a cabeça do cristal estejam firmemente conectados, para garantir os tempos de inserção e a resistência da carga do cabo de remendo.
Para um cordão de adesivo tão pequeno de diâmetro, é bastante difícil ser formado por aquecimento de alta temperatura. Ao mesmo tempo, também precisa garantir o desempenho da transmissão e o desempenho mecânico. Testaremos seus parâmetros de desempenho reais testando.
28AWG Cat6 Patch Cord para data centers
Alcançar um raio de flexão menor
Condutores mais finos alcançam um raio de flexão menor
Otimizar o gerenciamento de cabos, facilitar a instalação e reduzir os custos posteriores de operação e manutenção
4, Excelente cabo Cobtel 28AWG Cat6 Patch
Para o cordão de patch de rede, os indicadores de desempenho podem ser verificados testando o próximo espaço, teste de inserção e teste de puxão. Fizemos esses três testes no cordão 28AWG Cat6 Patch, e os resultados são os seguintes:

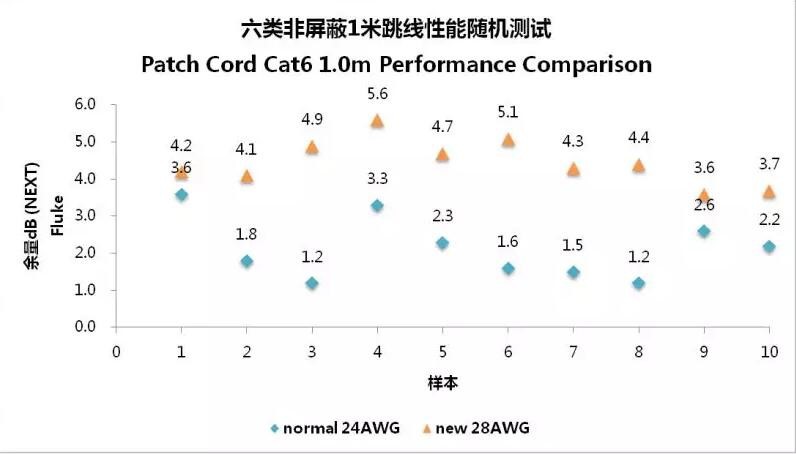

Próximo teste de Headroom
Instrumento de teste: Fluke DSX -8000
Limite de teste: Tia Patch Cord Cat {{0}}. 0m
Interpretação dos resultados dos testes: a sala de estar do resultado do teste maior que 0 significa que a amostra está em conformidade com o padrão TIA/EIA -568- C.2. Quanto maior o Headroom, melhor o desempenho. Na comparação dos resultados do teste Fluke do cabo de jumper regular de 24awg selecionado aleatoriamente e um cabo de jumper de alta densidade 28AWG, pode-se observar que o desempenho do cabo de alta densidade 28AWG é melhor!
4.1 Teste de inserção
De acordo com o padrão IEC 60603-7-1, o número de cordas de patch é conectado e desconectado é maior ou igual a 750 vezes. Neste experimento, o número de plugagem e desconexão é definido para 2500 vezes e o desempenho antes e após o teste é comparado.
4.2 Teste de tração / teste de tração
O IEC padrão 60603-7 estipula isso para garantir a estabilidade do link, o ponto de conexão deve passar no teste de tração. Neste experimento, o cordão de patch 28AWG foi inserido no módulo e a carga foi de 50N por 1 minuto, e o desempenho antes e após o teste foi comparado.
4.3 Resumo
Através do teste, verificou-se que, embora o diâmetro do cabo de jumper de alta densidade 28AWG se torne mais fino, seu desempenho no próximo teste de desconto, teste de plug-in, teste de tração etc. não é inferior ao do cabo jumper 24AWG convencional. Isso remove a preocupação de que o diâmetro do fio mais fino é igual ao desempenho mais fraco.
24AWG CAT6 Patch Cord / 28AWG CAT6 Patch Cord

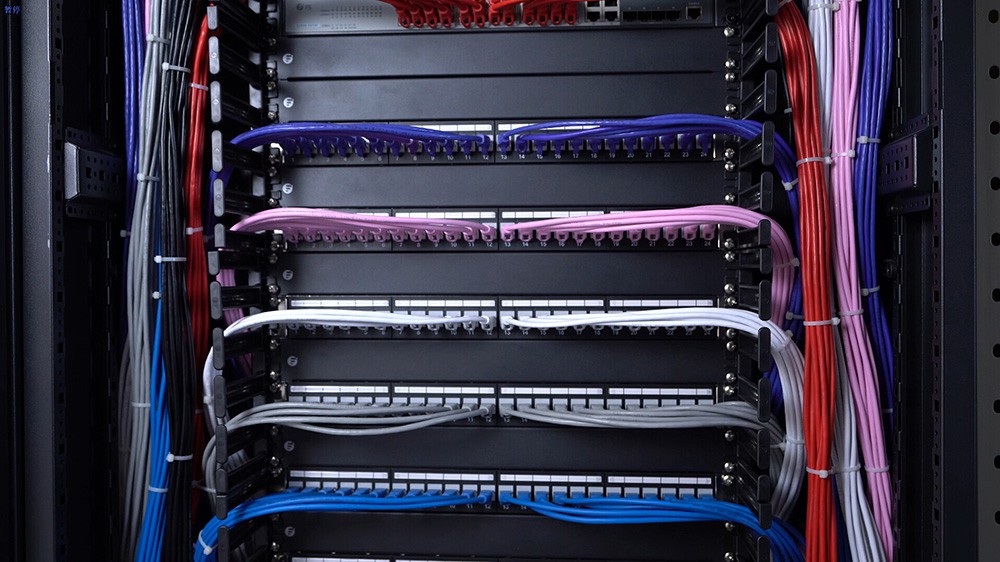

Em aplicações práticas, o cabo 28AWG Patch pode gerenciar facilmente 48 cabos de patch em um espaço de gerenciamento de cabos 1U. Comparado com o cabo jumper 24AWG normal, o cabo Jumper CABTEL 28AWG LSZH CAT6A é de fato mais adequado para um ambiente de alta densidade em data centers.
