Compreendendo e calculando perda de fibra óptica: tipos e padrões
Deixe um recado
1. Prefácio
A medição precisa e o cálculo dos links de fibra óptica são cruciais para verificar a integridade da rede e garantir o desempenho. Perda significativa do sinal (ou seja, perda de fibra óptica) ocorre dentro da fibra devido à absorção e dispersão da luz, afetando a confiabilidade das redes de transmissão óptica. Então, como podemos saber o valor da perda no link de fibra óptica? Este artigo ensinará como calcular a perda no link de fibra óptica e como julgar o desempenho do link de fibra óptica.
2 tipos de perda de fibra óptica

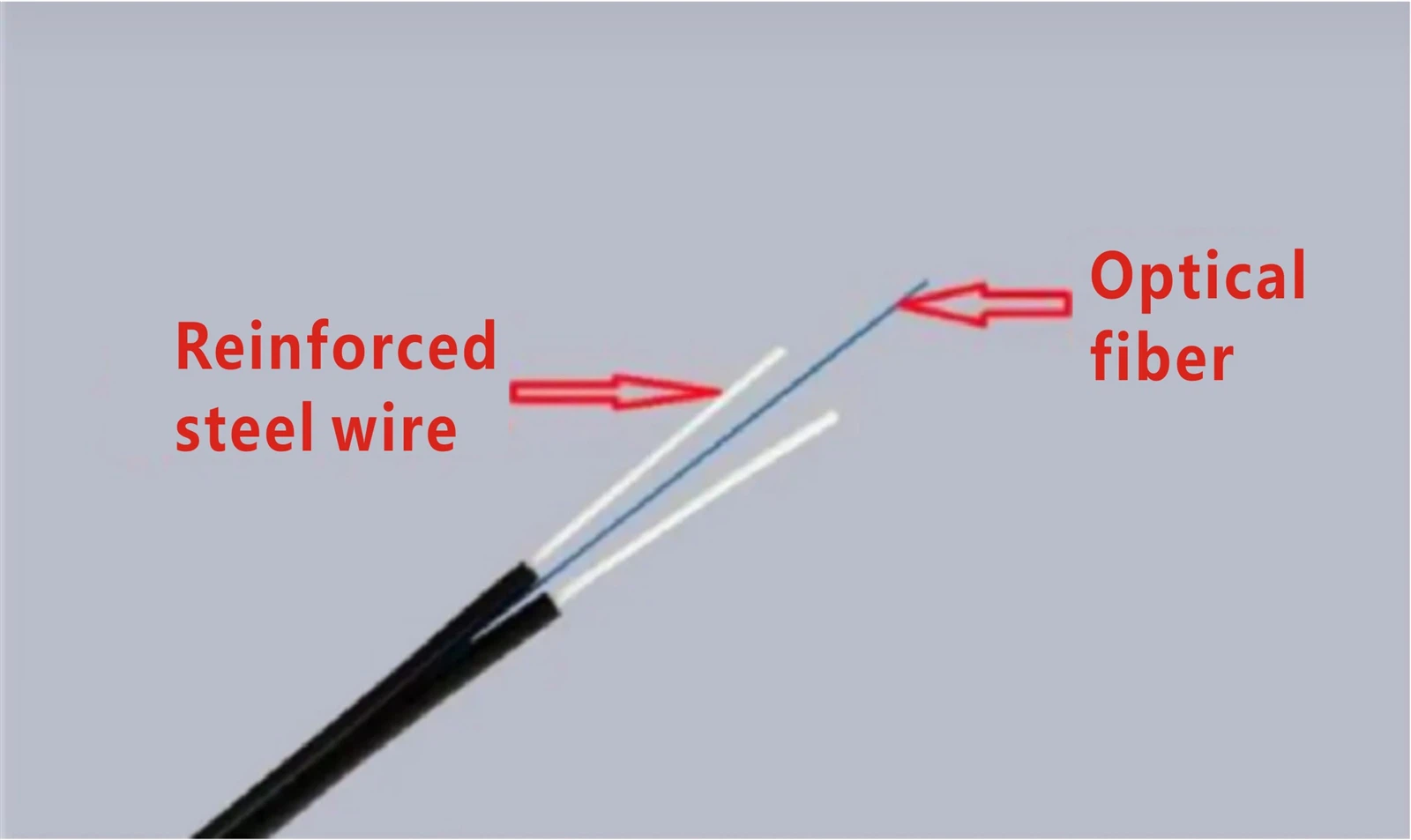

A perda de fibra óptica, também conhecida como atenuação óptica, refere -se à perda de luz entre o transmissor e o receptor. There are various causes of fiber optic loss, such as absorption/scattering of light energy by fiber material, bending loss, connector loss, etc. In summary, fiber optic loss is mainly caused by two factors: intrinsic factors (ie, inherent characteristics of the fiber) and extrinsic factors (ie, improper operation of the fiber), thus fiber optic loss can be divided into intrinsic fiber loss and extrinsic fiber loss. A perda de fibra intrínseca é uma perda inerente ao material de fibra, incluindo a perda de absorção, perda de dispersão e perda de dispersão causada por defeitos estruturais; Enquanto a perda de fibra extrínseca inclui principalmente perda de fusão, perda de conectores e perda de flexão.
3. Padrões de perda de fibra óptica
A Associação da Indústria de Telecomunicações (TIA) e a Aliança das Indústrias Eletrônicas (EIA) desenvolveram em conjunto os padrões de EIA/TIA, que definem os requisitos de desempenho e transmissão paracabos e conectores ópticos. Esses padrões são amplamente aceitos e usados na indústria de fibra óptica hoje. Os padrões de AIA/TIA afirmam claramente que a atenuação máxima é um dos parâmetros mais importantes na medição da perda de fibra óptica. De fato, a atenuação máxima é o coeficiente de atenuação docabo óptico, medido em dB/km. A tabela abaixo mostra a atenuação máxima de diferentes tipos de cabos ópticos de acordo com o padrão EIA/TIA -568.
4. Como calcular a perda de fibra óptica?
Para garantir que um link de fibra óptica opere corretamente, você precisa calcular sua perda, orçamento de energia e margem de energia. Os métodos de cálculo são os seguintes. EmCabamento de fibra óptica, geralmente é necessário calcular a perda máxima em um certo comprimento de linha. Fórmula de cálculo de perda de fibra óptica: perda total de link (LL)=atenuação do cabo + atenuação do conector + atenuação de fusão [Nota: se houver outros componentes (como atenuadores), seus valores de atenuação podem ser adicionados].
A atenuação do cabo em decibéis (dB) é calculada multiplicando o coeficiente máximo de atenuação da fibra (em dB/km) pelo comprimento do cabo (em km).
A atenuação do conector em decibéis (dB) é o número de conectores multiplicados pela perda do conector (em dB).
A atenuação da fusão em decibéis (dB) é o número de emendas multiplicadas pela perda de fusão (em dB).

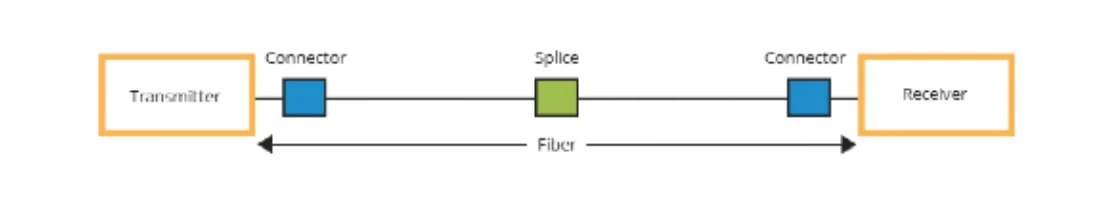

Como mostra a fórmula, a perda total de links é a soma das piores variáveis em uma seção de fibra. É importante observar que a perda total do link calculada dessa maneira é apenas um valor assumido, pois assume os possíveis valores de perda de componentes. Ou seja, a perda real da fibra depende de vários fatores, e o valor da perda pode ser maior ou menor. Abaixo está um caso real para demonstrar como calcular a perda de fibra óptica. Como mostrado na figura, uma fibra de modo único é instalado entre dois edifícios com uma distância de transmissão de 10 km e um comprimento de onda de 1310nm. A fibra também possui 2 conectores ST e 1 emenda.
Fibra Cabo atenuação - De acordo com a tabela padrão acima de , o máximo atenuação valor para ao ar livre modo único fibra em a comprimento de onda de 131% 7b {3% 7d% 7d% 7dnm é % 7b% 7b5% 7d % 7d.5dB % 2f km % 2c assim o cabo atenuação valor é 0,5 dB % 2f km % c3% 97 10km % 7b{8% 7d}dB.
Atenuação do conector - Como 2 conectores ST são usados e cada conector ST tem uma perda máxima de 0. 75dB, a atenuação do conector é 0. 75db × 2=1. 5db. Nos cálculos reais, a perda de inserção dos conectores pode se referir às especificações fornecidas pelo fornecedor.
Atenuação da fusão - De acordo com o padrão TIA/EIA, a perda máxima de fusão é 0. 3db, então a atenuação da fusão é 0.
Assim, a perda total do link de fibra óptica é 5db + 1. 5db + 0. 3db=6. 8db. Observe que o método de cálculo acima é apenas um valor assumido. Para obter o valor de perda mais preciso, um refletômetro de domínio de tempo óptico (OTDR) pode ser usado para medição.
5. Cálculo do orçamento de energia
Que impacto o valor de perda de link mencionado tem em toda a transmissão do link? Aqui, devemos mencionar outro parâmetro intimamente relacionado - orçamento de energia. Esse valor de parâmetro é usado principalmente para comparar com o valor de perda de link calculado para garantir a instalação correta do equipamento. Somente quando o valor da perda de link está dentro do orçamento de energia, o link pode operar normalmente. O orçamento de energia (PB) é a diferença entre a sensibilidade do receptor (PR) e a potência de saída do transmissor (PT), calculada como Pb=Pt - Pr. Supondo que a potência óptica média do transmissor seja -15 dbm e a sensibilidade do receptor é -28 dbm, o orçamento de energia é -15 db - (-28 db)=13 db.
6. Cálculo da margem de energia
Depois de calcular a perda de link e o orçamento de energia, determine a margem de energia (PM) subtraindo a perda de link do orçamento de energia: PM=pb - ll.
Da mesma forma, pegando a fibra de modo único de 10 km como exemplo, como calculado acima, seu orçamento de energia é de 13dB e a perda de link é de 6,8db, portanto a margem de energia é 13db - 6. 8db=6}. 2db. Uma margem de energia maior que zero indica que o link possui ampla potência de transmissão.
