Fibra monomodo vs fibra multimodo: qual você precisa?



Introdução



Vamos começar com o "backbone de transmissão" mais fundamental e central das comunicações ópticas -fibra óptica - e focar nas diferenças entre fibra monomodo e fibra multimodo, esses dois "irmãos". Muitos recém-chegados confundem esses dois e, quando chega a hora de escolher, ficam angustiados com a escolha: qual é o certo para data centers? Qual deles para transmissão-de longa distância? Como você equilibra custo e desempenho? Não se preocupe - depois de ler este artigo, você não terá problemas para resolver essas questões.

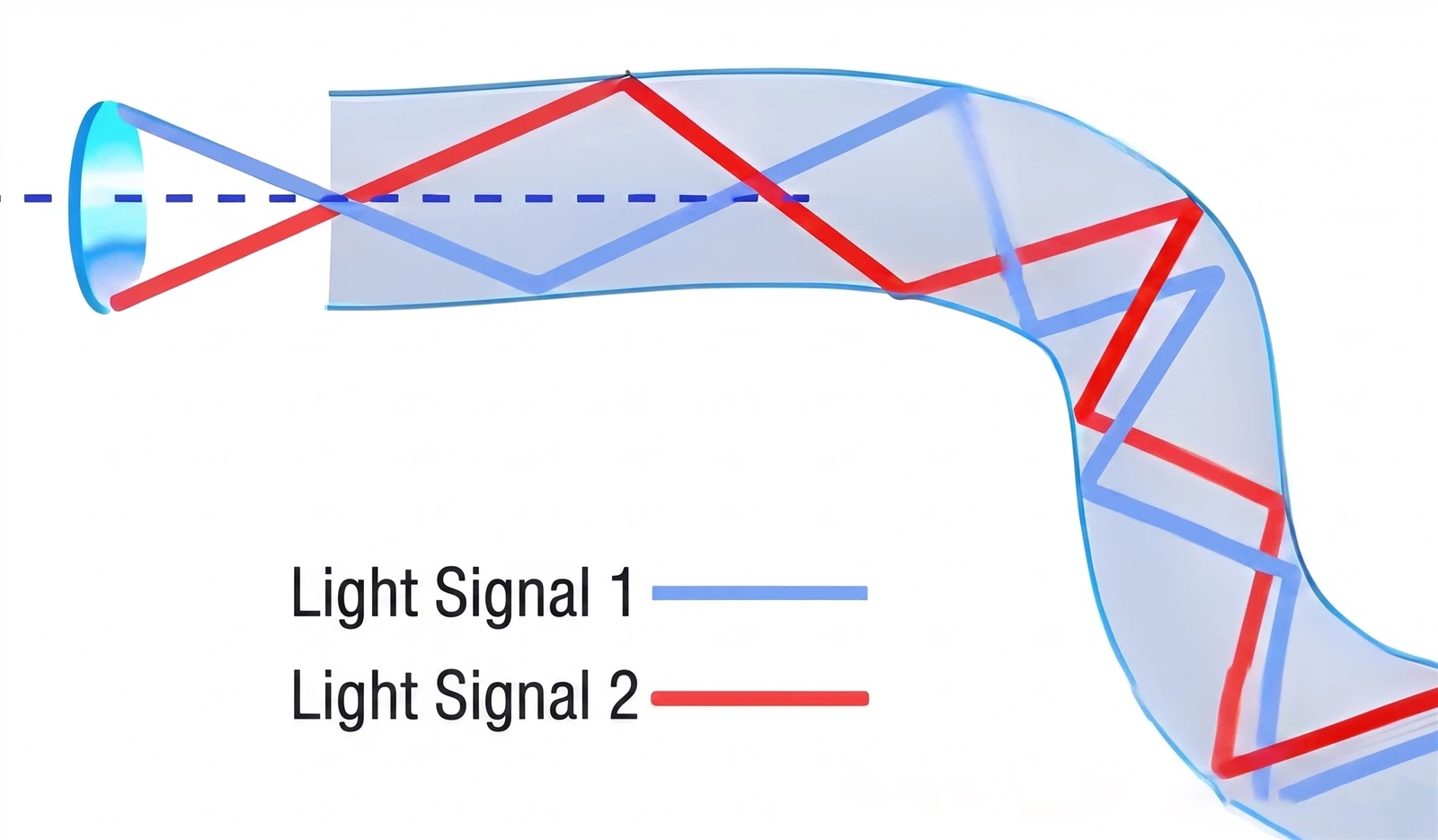

Antes de entrarmos nas diferenças entre fibra monomodo e fibra multimodo, vamos examinar rapidamente como a fibra óptica transmite sinais. Não há necessidade de complexidade-basta lembrar um ponto central: a fibra óptica transmite sinais atravésreflexão interna totalde luz. Assim como a luz refletida em um espelho, o núcleo e o revestimento da fibra têm diferentesíndices de refração. O sinal óptico "salta" dentro do núcleo, mas nunca escapa, permitindo que ele se propague continuamente. Acho que todos vocês entenderam: reflexão e refração são os dois princípios básicos da transmissão óptica, sendo a reflexão o principal modo de transmissão de luz.

Alguns podem perguntar: Por que não usar fios elétricos? Você pode conferir nossa série anterior sobre cabeamento Ethernet, também chamado de cabeamento de cobre. Com condutores metálicos há resistência, então a distância de transmissão é curta; além disso, há muita interferência, o que impede a transmissão-em largura de banda total. E se você adicionar blindagem, precisará de múltiplas camadas, e isso aumenta muito o custo.



Falando em fibra óptica, esses problemas do cabeamento de cobre são exatamente as duas principais vantagens da fibra: primeiro, excepcional capacidade anti-interferência-seja interferência eletromagnética em ambientes industriais ou relâmpagos externos, ela não a afeta. Em segundo lugar, enorme largura de banda e velocidades super{3}}rápidas. As transmissões atuais de 100G, 400G e velocidades ainda-mais altas dependem quase inteiramente de fibra. O cobre é como dirigir em uma estrada secundária-lento e sujeito a engarrafamentos; a fibra é como um carro esportivo na estrada-rápido e suave.

A principal diferença está nos nomes: “modo único” permite que apenas um modo de sinal óptico se propague, enquanto “multimodo” permite que vários modos viajem ao mesmo tempo. Mas por trás dessa simples afirmação está uma série de diferenças nas especificações e no desempenho. Vamos dividi-lo em quatro pontos principais-mantendo-o real e usando as especificações técnicas.



Os dois modos têm diâmetros de núcleo diferentes-o modo único é "fino como um fio de cabelo", enquanto o multimodo é "espesso, mas refinado".
Primeiro, a fibra monomodo tem um núcleo extremamente fino, com apenas 8 a 10 mícrons de diâmetro,-cerca de um{3}}décimo da espessura de um fio de cabelo humano. A fibra monomodo mais comum tem um núcleo de 9 mícrons. A fibra multimodo, por outro lado, tem um núcleo muito mais espesso, geralmente de 50 mícrons ou 62,5 mícrons.

Voltemos à nossa analogia com a rodovia: o modo único é uma “pista única” que permite que apenas um feixe de luz viaje ao longo de um caminho fixo; multimodo é uma "rodovia com várias-faixas" que permite que vários feixes percorram caminhos diferentes ao mesmo tempo.

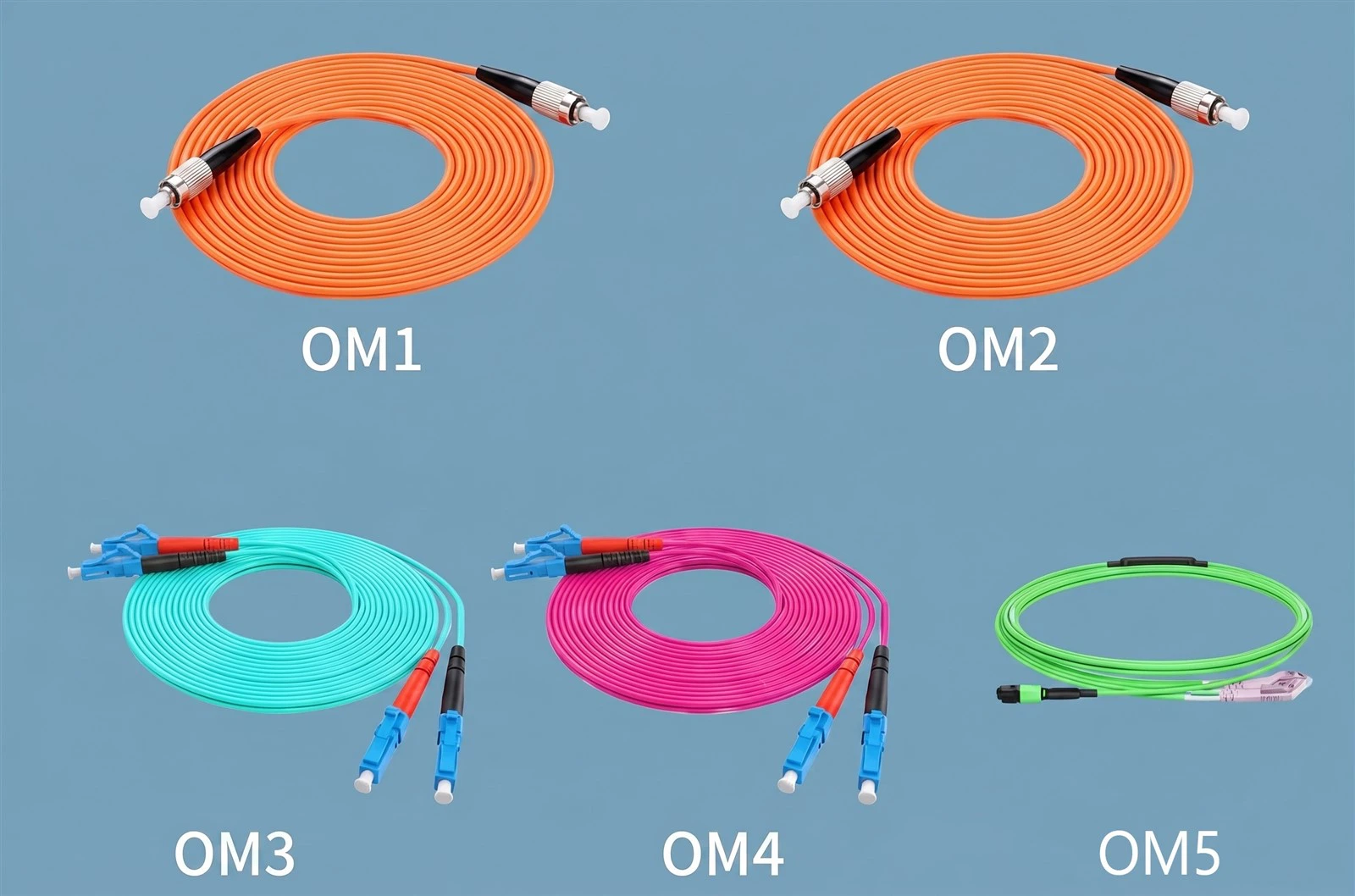

Aqui vai uma dica útil: ao escolher a fibra, você pode diferenciá-las rapidamente por cor: a fibra monomodo tem uma capa externa amarela e uma capa de conector azul. A fibra multimodo vem com uma capa externa laranja (comum para OM1, OM2), verde claro (comum para OM3), roxa ou rosa (comum para OM4) ou verde (comum para OM5); as botas do conector são em sua maioria azuis ou pretas. Da próxima vez que você estiver em um data center, não se preocupe em medir o núcleo-que você provavelmente não conseguiria de qualquer maneira. Basta olhar para a cor e você saberá. Prático, certo?

Além do diâmetro do núcleo e da cor da jaqueta, há outra diferença que vale a pena analisar: a fonte de luz e o custo. Simplificando, o modo único é precisamente eficiente, mas caro, enquanto o multimodo é-econômico e prático.

Como os diâmetros dos núcleos são diferentes, as fontes de luz utilizadas com eles também diferem. O núcleo do modo único é tão fino que precisa de um laser de alta-precisão (como um laser DFB) para injetar o sinal óptico com precisão. O núcleo mais espesso do multimodo pode usar fontes de luz mais baratas, comodiodos{0}emissores de luz (LEDs)oulasers emissores de-superfície de cavidade-vertical (VCSELs). Isso leva diretamente a uma diferença de custo: a fibra monomodo em si não é tão cara, mas os equipamentos de suporte-lasers,módulos ópticos-é caro. O equipamento de suporte multimodo custa significativamente menos, cerca de 60–70% de um sistema monomodo. É por isso que muitas aplicações-de curta distância preferem o multimodo - para economizar dinheiro.

Um exemplo concreto: umModo único de 10 Gbpstransceptor ópticosistema(transceptor e fibra) custa cerca de 9.000 yuans. Um sistema multimodo de{3}velocidade equivalente custa apenas cerca de 6.000 yuans. A diferença de preço é bastante gritante.

A principal diferença de desempenho entre fibra monomodo e multimodo, falando intuitivamente, é a distância de transmissão e a largura de banda. Vamos direto aos dados para deixar as coisas mais claras.



A fibra monomodo é como um sistema de comunicação de-via alta-de alta velocidade em que o sinal óptico segue um caminho fixo, portanto não hádispersão modal(onde caminhos diferentes fazem com que os sinais cheguem em momentos diferentes, levando à distorção). É por isso que ele pode atingir distâncias muito maiores: um módulo óptico monomodo operando em 1310 nm pode transmitir 40 km, e em 1550 nm pode ir até 120 km sem repetidor. A largura de banda também é enorme-teoricamente na faixa dos terahertz-com suporte para transmissão WDM de 40G, 100G e até 400G.





A fibra multimodo, por outro lado, é mais parecida com uma rodovia de múltiplas-faixas e sofre visivelmente com a dispersão modal, o que limita seu alcance. A 1 Gbps atinge no máximo 550 metros; a 10 Gbps, uma fibra multimodo comum só consegue gerenciar 33 metros. Mesmo a fibra multimodo OM4 de alto-desempenho atinge 550 metros e sua largura de banda é comparativamente limitada, permanecendo na faixa de gigahertz. Simplificando, a fibra multimodo é o seu velocista-de curta distância, enquanto a fibra monomodo é a campeã de resistência-de longa distância.





Depois de compreender essas diferenças de desempenho, os cenários do aplicativo praticamente se resolvem sozinhos. Resumindo: opte pelo multimodo para configurações de curta-distância e sensíveis ao custo-; opte pelo modo único para necessidades de longa-distância e alta-velocidade.



O território doméstico da fibra monomodo é o transporte de longa-distância e alta{1}}capacidade-pense nos troncos de longa-haste das operadoras de telecomunicações, links de backbone metropolitano, backhaul 5G e interconexões de data centers onde as distâncias normalmente excedem 550 metros. Por exemplo, o anel extranet do governo de uma grande cidade foi construído em fibra monomodo, abrangendo 200 km e usando WDM para fornecer 48 canais × 100 Gbps, mantendo o tráfego de dados da cidade estável mesmo durante horários de pico.

A fibra multimodo, por outro lado, brilha em ambientes-de curto alcance: conexões entre-racks dentro de data centers (menores ou iguais a 300 m), LANs corporativas, redes de campus e cabeamento predial. O data center de uma empresa de Internet usou fibra multimodo com cabos ópticos ativos para alcançar conectividade sem-bloqueio de 400 Gbps entre racks, atingindo a meta de alta-velocidade e mantendo os custos sob controle. Aplicativos de curto-alcance e baixa{9}}latência, como imagens médicas e vigilância por vídeo de alta-definição, também se beneficiam do atraso de milissegundos-da fibra multimodo.

Muitas pessoas caem na armadilha de uma mentalidade de -somente custo-: ou optam por multimodo porque parece mais barato, ou por modo único para o desempenho, e acabam perdendo requisitos ou desperdiçando dinheiro. Aqui estão quatro fatores principais a serem considerados. Siga-os e você não pode errar:



Distância de transmissão:Além de 550 metros, vá direto para o modo único, sem dúvida. Dentro de 550 metros, o multimodo pode ser considerado.

Requisitos de largura de banda:Para taxas acima de 40G, priorize o modo único mais a detecção coerente. Para taxas abaixo de 40G em distâncias curtas, o multimodo é adequado.

Ambiente de cabeamento:Se você estiver trabalhando com um conduíte existente, verifique o raio de curvatura da fibra. Fibra monomodo-insensível à curvatura (UIT-T G.657) é mais adequado para corridas verticais internas.

Custo do ciclo de vida:Não observe apenas o fator de despesa inicial-nos custos de atualização em um horizonte de 10 anos. O modo único oferece melhor escalabilidade para futuras atualizações de velocidade.

Mais uma armadilha a ser observada: se você precisar conectar fibras monomodo e multimodo, sempre use um conversor de mídia bidirecional (MMC). Mantém a perda de inserção abaixo de 1 dB; caso contrário, a degradação severa do sinal prejudicará a qualidade da transmissão. Certa vez, um técnico de manutenção, tentando simplificar as coisas, usou umpatch cord de modo únicodiretamente em uma fibra multimodo-causando atraso constante nas imagens de vigilância que levaram meio dia de solução de problemas para serem descobertos. Não pise nesse mesmo buraco!



Deixe-me encerrar com algumas conclusões importantes: fibra monomodo e fibra multimodo não são uma questão de qual delas é melhor-cada uma tem sua própria tarefa a fazer. O modo único domina o backbone e a transmissão-de longa distância com sua vantagem de "longo alcance e alta velocidade", enquanto o multimodo governa o data center e a LAN corporativa com "baixo custo e curto alcance". Lembre-se das três regras: identifique o tipo pela cor, escolha o modo pela distância e calcule o custo com base nas suas necessidades. Domine-os e a seleção das fibras se tornará muito fácil.
