Gerenciamento de cabos de montagem em rack

Feb 11, 2025

Deixe um recado

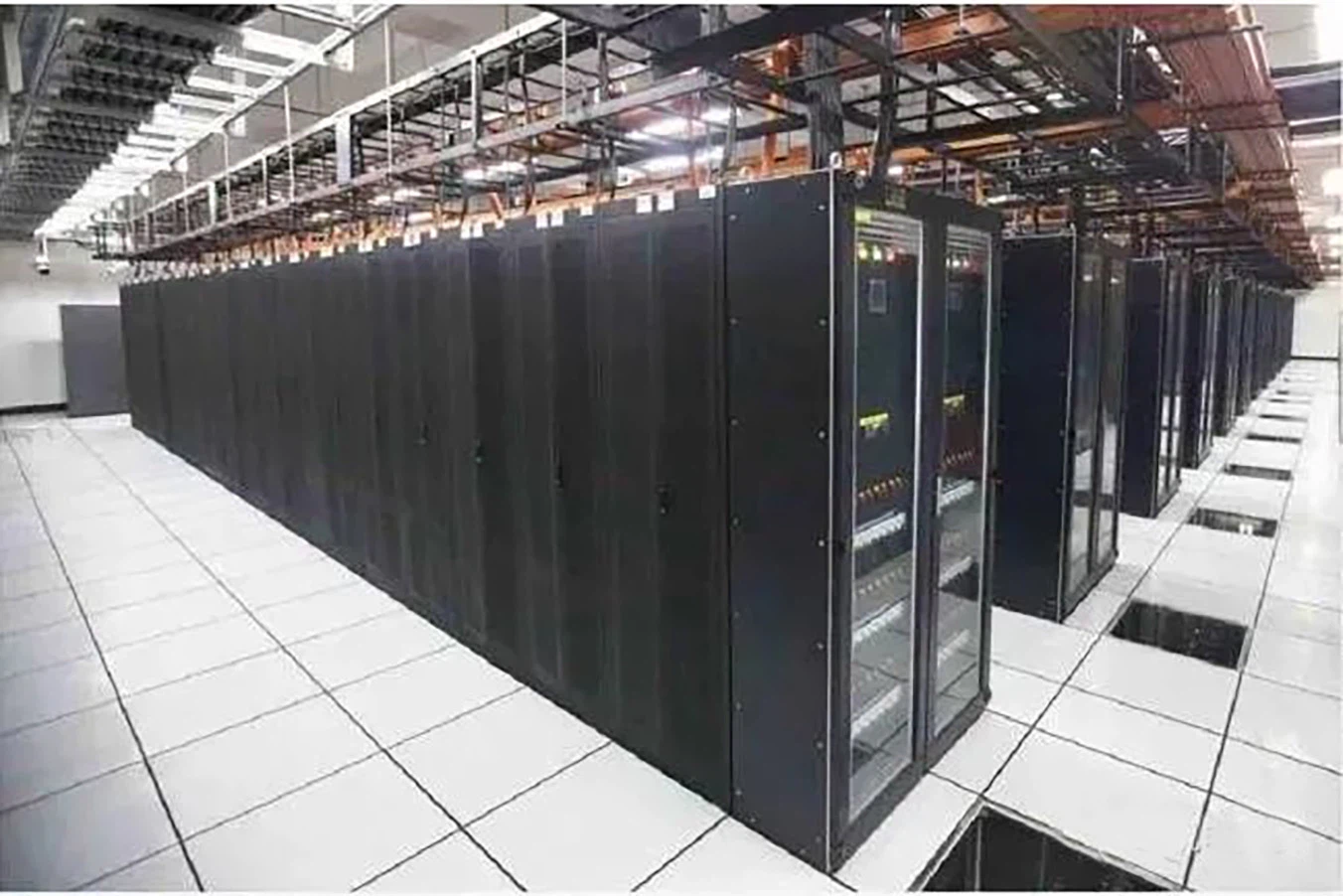

The server rack serves as the essential core element of the entire data center and intelligent system, housing all critical equipment.

O rack do servidor serve como o elemento essencial de todoGerenciamento de cabos de montagem em rack, Habitação de todos os equipamentos críticos. Como tal, é imperativo implementar a fiação padronizada, Gerenciamento de cabos de montagem em servidor rack,e instalação do equipamento para garantir o desempenho ideal do equipamento, simplificar a manutenção e facilitar o fácil acesso aorack de servidorInterior.

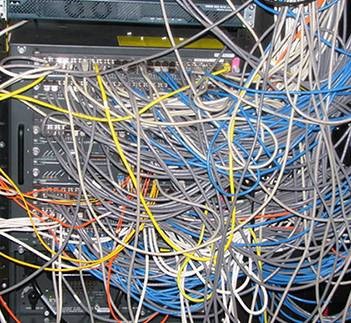

Server Rack Cable management is often a challenging task for many engineers

No entanto, o gerenciamento de cabos de montagem em rack geralmente é uma tarefa desafiadora para muitos engenheiros e montagem em rackpainéis de remendoagora são o tipo principal usado emcentro de dados armários de cabeamento. Assim, a organização de cabos é parte integrante do gerenciamento de cabos de montagem em rack. Gerenciar corretamenteracks de servidorestambém se tornou um fator importante no aumento da competitividade das empresas. Hoje, resumiremos um guia fácil para gerenciamento de cabos de montagem em rack nos racks de servidores.

I. Princípios deGerenciamento de cabos de montagem em rack

Organizarcabos de redeDe acordo com a topologia de rede e a configuração atual do equipamento.
Separe os cabos de energia e os cabos de rede como uma regra geral.
Coloque o equipamento adequadamente para evitar a superlotação, a altura excessiva ou a baixa colocação e a proximidade entre os dispositivos.
Rotular dispositivos com números se houver muitos dentro dogabinete de rede.
Marque claramente a fonte de cada cabo em uma posição apropriada.
Use métodos de identificação distintos para diferentes tipos de cabos (por exemplo, geralTipos de cabo de rede, cabos cruzados, linhas dedicadas).
Arranjocabos de redecom base nos números de quartos em vez de indivíduos.

Resumindo:Um layout claro, sequenciamento de cabo organizado, marcação precisa e fácil manutenção.

Clearly mark the source of each cable at an appropriate position and use distinct identification methods for different types of cables

Ii. Etapas paraGerenciamento de cabos de montagem em rack

2.1. Preparação

Informar os usuários com antecedência para garantir que a organização dorack de servidornão perturba seu trabalho normal.
Desenhe um diagrama de roteamento e um layout do equipamento com base em fatores como topologia de rede, condições atuais do equipamento, número de usuários e agrupamento de usuários.
Prepare os materiais necessários:cordões de patch de rede, notas pegajosas ou etiquetas adesivas e vários tamanhos de gravatas com zíper de plástico.

2.2. Organizando o rack do servidor

(1) Instalando o rack do servidor:

Execute as seguintes etapas:

Use parafusos e porcas incluídos no rack do servidor para prender o quadro firmemente no lugar.
Inclua o rack do servidor e instale as rodas móveis.
Ajuste ou adicione colchetes no quadro de acordo com os requisitos de colocação do equipamento.

(2) Armazenamento de cabos:

Grupocabos de rede; normalmente, os grupos são menores ou iguais ao número degerentes de cabona parte traseira do rack do servidor. Coloque todos os cabos de alimentação de equipamentos e inserir plugues através de orifícios de acesso no painel traseiro em seus respectivos dispositivos por meio de um designadoGerente de cabo.

(3) proteger o equipamento:

Ajuste os colchetes no rack do servidor para que os administradores possam observar a operação do dispositivo sem precisar abrir as portas do rack do servidor. Adicione colchetes conforme necessário, com base no tamanho e quantidade do dispositivo, deixando lacunas adequadas entre os colchetes para fluxo de ar e acessibilidade. Coloque todos os interruptores e dispositivos de roteamento de acordo com os diagramas pré-desenhados.

(4) Cabos de rede de rotulagem:

Uma vez tudocabos de redeestão conectados, rotule -os usando rótulos adesivos preparados, envolvendo -os em torno de cada cabo e marcando -os com uma caneta (normalmente indicando números de quarto ou seu objetivo pretendido). Os rótulos devem ser simples e fáceis de entender. Use rótulos coloridos diferentes para cabos cruzados para distingui -los dos regulares. Se houver muitos dispositivos, categorizá -los sistematicamente com rótulos numerados.

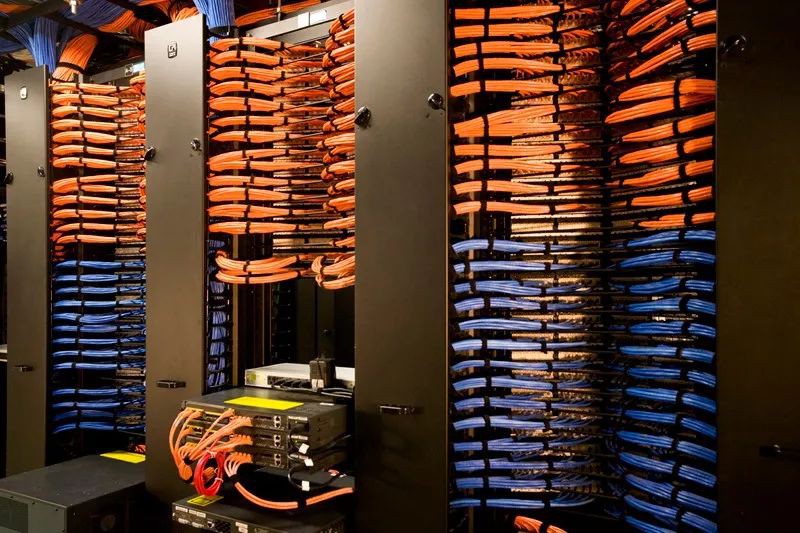

Use different colored labels for crossover cables to distinguish them from regular ones. If there are many devices, categorize them systematically with numbered labels.

Ⅲ. Técnicas emGerenciamento de cabos de montagem em rack

Antes de instalar os cabos, cada um deve ser rotulado com seu ponto de partida e número do ponto de informação. Dentro do data center, os cabos devem ser encerrados do ponto de entrada da sala para o término em um painel de patchesMódulo Keystone. Prendedores flexíveis ou abraços de cabo devem ser usados para garantir o alinhamento horizontal e vertical sem cruzar um ao outro. Esse arranjo não apenas atende aos requisitos de fiação do dispositivo eletrônico, mas também garante que todos os cantos sejam adequadamente protegidos com um raio de flexão apropriado, mantendo o alinhamento. Todos os cabos que entram em um rack de servidor devem passar pelos pontos de entrada designados na parte superior ou inferior do rack do servidor. Da mesma forma, para cabos cruzados, os cabos também devem usar esses pontos de entrada superior ou inferior.

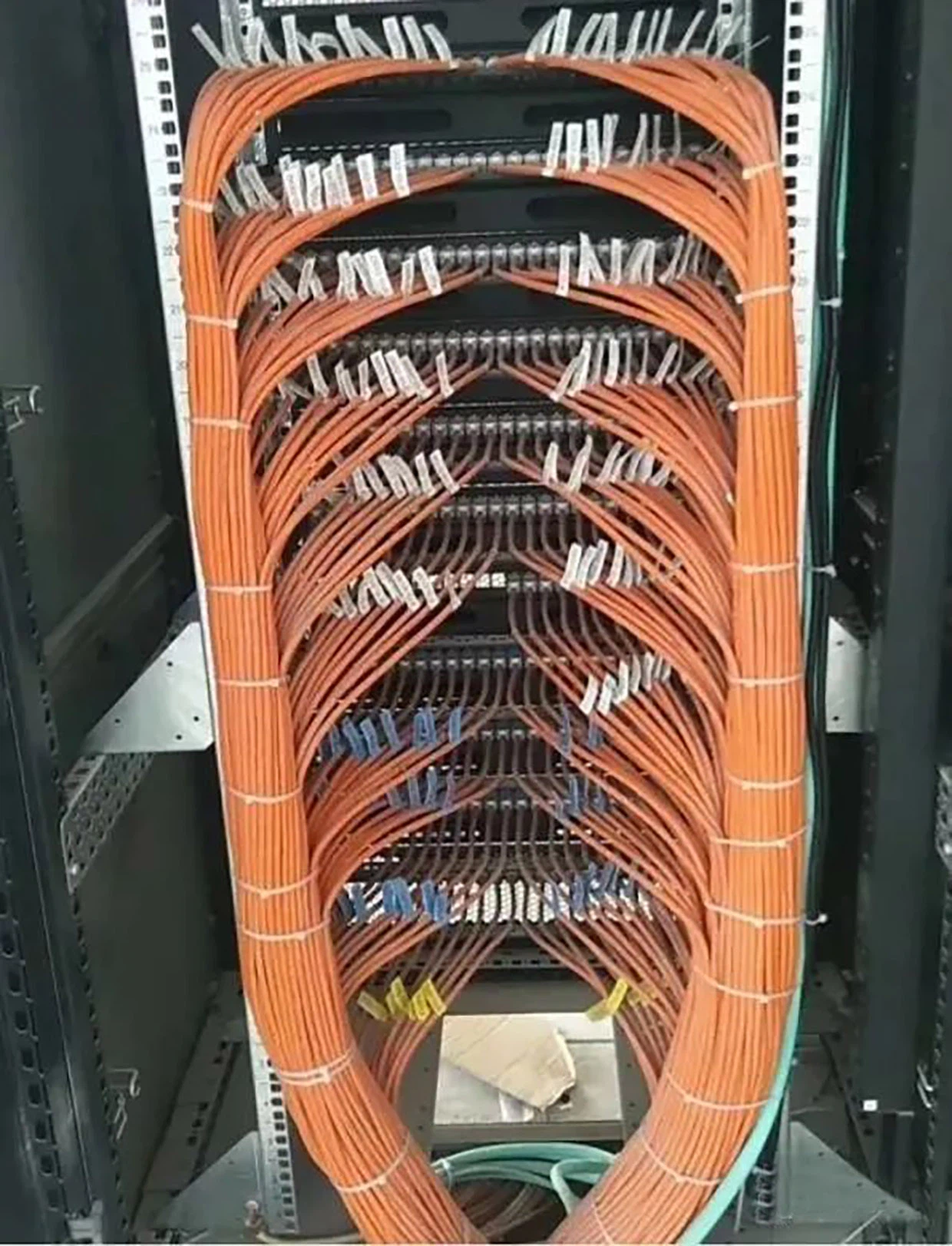

Flexible fasteners or cable ties should be used to ensure horizontal and vertical alignment without crossing over one another. This arrangement not only meets electronic device wiring requirements but also ensures that every corner is properly secured with an appropriate bending radius while maintaining alignment.

Os cabos que entram em um rack de servidor através de bandejas de cabo acima ou abaixo devem ser roteados sem problemas sem cruzar os caminhos. Eles devem ser guiados empainéis de remendoAo longo de postagens verticais de ambos os lados, na parte traseira do rack do servidor - para cima ou para baixo, conforme necessário. Dentro de cada camada de painéis de patch dentro de um rack de servidor, os cabos devem seguir um arranjo uniforme com todas as operações de agrupamento mantidas em um único avião.

All cables entering a cabinet must pass through designated entry points at either the top or bottom of the server cabinet. Similarly, for cross-cabinet cabling, cables must also use these top or bottom entry points.

3.1 Ferramentas necessárias antes de iniciar

As ferramentas essenciais incluemorganizadores de cabo de rede, clipes, laços, etiquetas, ferramentas de terminação de cabos e um gráfico de gerenciamento de cabos personalizado que descreve todos os locais de instalação do dispositivo e pontos de entrada de cabos no rack do servidor. Este gráfico garante que os cabos possam ser sistematicamente incluídos de acordo com as posições pré-planejadas ao inserir o rack do servidor.

3.2 Procedimento de entrada de cabo

Após os cabos, digite o rack do servidor:

Baseado emPainel de patchou alternar o posicionamento dentro do rack do servidor, direcione os cabos sequencialmente dos painéis de patch mais tops para baixo.
Posicione os cabos para cada painel de patch usando um organizador de cabo.
Passe cada cabo através de um slot organizador em sequência; Coloque -os a cada 20 cm e prenda -os sobre montagens de gravata dentro do rack do servidor.
Mantenha o posicionamento consistente durante o agrupamento; Evite que os cabos mudem das camadas externas para dentro.
Certifique -se de que os laços não estejam muito frouxos (causando mudanças) nem muito apertados (prejudicando os cabos).

3.3 Aparando o excesso de cabo

Quando os pacotes atingem suportes de montagem atrás dos painéis de patch:

Prenda pacotes nos suportes.
Emparelhar os cabos adjacentes em suas raízes com base na ordem de conexão.
Meça comprimentos individuais do cabo de acordo com os caminhos de roteamento pré-determinados (permitindo o comprimento do término).
Aparar o excesso de comprimentos; Aprecie novos rótulos após o trimestre em seções dobradas, garantindo altura e orientação consistentes entre os rótulos.

affix new labels post-trimming onto bent sections while ensuring consistent height and orientation across labels.

3.4 Rescisão e teste

Encerrar os cabos aparados em painéis de patch cuidadosamente:

Use precisão ao perfurar módulos para evitar conexões inadequadas.
Se as terminações malsucedidas ocorrerem durante o perfuração, manuseie cuidadosamente para evitar fios repetidos de remoção ou prejudicação.

Depois de concluir as terminações:

Teste todos os pontos de rede individualmente para confirmar a comunicação adequada em cada local.

Ⅳ. Funções e uso de painéis de patch emGerenciamento de cabos de montagem em rack

Painéis de remendosão os principais componentes dos sistemas de cabeamento estruturados que conectam cabos verticais de coluna vertebral aos subsistemas de cabeamento horizontal enquanto ligamFios de redecom dispositivos como switches.

Sem painéis de patch:
Conectar diretamente os pontos de informação do front-end a comutadores pode resultar em configurações desorganizadas propensas a erros, como danos por porta devido a inserções/remoções repetidas durante alterações ou expansões do usuário.

Os painéis de patch resolvem esses problemas, permitindo a reconfiguração rápida viacordão de remendoFios, mantendo os espaços de trabalho arrumados livres de cabos desordenados.

Tipos comuns

4.1 Painéis de patch de rede:

Normalmente disponível em configurações como 24- porta ou 48- modelos de porta paraCat5e/Cabos Ethernet CAT6(opções blindadas/não blindadas).

Typically available in configurations like 24-port or 48-port models for Cat5e/Cat6 Ethernet cables (shielded/unshielded options).

Essas unidades modulares gerenciam conexões de ponto de informação do front-end que chegam às salas de servidores, terminando em módulos antes de vincular viaRJ45 Cords de remendoem interruptores.
As configurações dependem da contagem de pontos de informação, além de subsídios para redundância.

4.2 Voz110 painéis de patch:

O mais comumente usadopainéis de remendo de vozsão o tipo de par 100-, que vem em configurações de par 25-, 50- par, 100- par e 200- par. O painel de patches de voz 110 é usado principalmente para encerrar, instalar e gerenciar cabos de voz em salas de fiação e salas de equipamentos.

The most commonly used voice patch panels are the 100-pair type, which come in configurations of 25-pair, 50-pair, 100-pair, and 200-pair. The 110 voice patch panel is mainly used for terminating, installing, and managing voice cables in wiring rooms and equipment rooms.

Como um componente -chave dos sistemas de cabeamento estruturado, o painel de 110 patches serve as funções de transmissão de sinal flexível, alocação e gerenciamento centralizado. A configuração do painel de 110 patches depende do número de pares de cabos grandes. Por exemplo, se houver 70 pontos de conexão de voz no front -end, você precisará colocar um cabo 100- emparelhar um cabo grande e configurar um painel de patches 110 correspondente 100- 110.

4.3 Painéis de remendo de fibra óptica:

As especificações comuns para os quadros de distribuição de fibra óptica variam de 12 portas a 288 portas.
O quadro de distribuição de fibra óptica é uma peça importante de equipamento de suporte em sistemas de transmissão óptica. É usado principalmente para tarefas como splicing de fibra nos terminais ópticos do cabo, instalação de conectores ópticos, ajuste de caminho óptico, organização e armazenamento de fibras de tranças em excesso e proteçãocabos ópticos. Ele desempenha um papel crítico para garantir a operação confiável e a implantação adaptável de redes de comunicação de fibra óptica.

Dada a grande variedade de especificações e modelos disponíveis para fibraquadros de distribuição óptica, o processo de seleção deve priorizar os seguintes aspectos -chave:

(1) Capacidade do núcleo de fibra

Um quadro de distribuição de fibra óptica deve acomodar a maior contagem de núcleos dos cabos usados em uma configuração do escritório central. Sempre que possível, vários cabos inter -relacionados devem ser consolidados em um quadro para facilitar a alocação do caminho óptico. Além disso, a capacidade do quadro de distribuição deve corresponder às contagens padrão de núcleo do cabo para minimizar ou eliminar os resíduos causados por capacidades incompatíveis durante o uso.

(2) categorias funcionais

Como equipamento de terminal para linhas de cabos ópticos, os quadros de distribuição de fibra óptica devem possuir quatro funções básicas:

Função de fixação:
Depois que um cabo óptico entra no quadro, sua bainha externa e núcleo de reforço devem ser presos mecanicamente, componentes de proteção de aterramento instalados, extremidades do terminal protegidas e as fibras agrupadas e salvaguardadas.

Função de emenda:

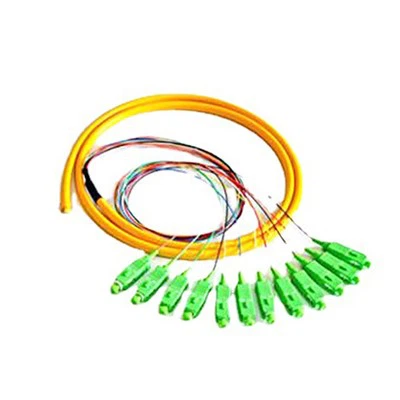

Depois que as fibras extraídas do cabo são emendas comPigtails, o excesso de fibras é cuidadosamente enrolado e armazenado, e as juntas de emenda são protegidas.

Função de distribuição:
Os conectores anexados aPigtailsestão conectados aos adaptadores para obter o alinhamento do caminho óptico com os conectores do outro lado dos adaptadores. Adaptadores e conectores devem permitir inserção e remoção flexíveis; Os caminhos ópticos podem ser facilmente reconfigurados e testados.

Função de armazenamento:
O quadro deve fornecer armazenamento para vários cabos de adesivo conectados entre os racks, permitindo que eles sejam organizados de maneira perfeita e sistematicamente. O interior do quadro deve oferecer espaço adequado e opções de roteamento de cabos adequadas para garantir o gerenciamento de cabos simplificado que facilita os ajustes enquanto atende aos requisitos mínimos de raio da curva.

Ⅴ. Funções e aplicações deGerenciamento de cabos de montagem em rackAcessórios

O papel e o uso deOrganizadores de cabo, Painéis de gerenciamento de cabos eGrampos de cabo

4.1 O papel dos organizadores de cabo:

Organizadores de cabosão acessórios instalados em conjunto com racks e painéis de patch para garantir que os cabos digam o painel de patches sem problemas e em paralelo. Isso torna o cabeamento dentro do rack mais organizado e visualmente atraente. A configuração dos organizadores de cabo depende do número de painéis e interruptores de patch no rack. Normalmente, um organizador de cabo é instalado entre dois painéis de patch, dois interruptores ou uma combinação de um painel de patch e um interruptor Ethernet.

Cable organizers are accessories installed in conjunction with racks and patch panels to ensure that cables enter the patch panel smoothly and in parallel. The configuration of cable organizers depends on the number of patch panels and switches in the rack.

4.2 O papel dos painéis de gerenciamento de cabos:

Os painéis de gerenciamento de cabos são ferramentas essenciais para o arranjo adequado do cabo. Eles podem ser personalizados no local usando fibras, pranchas laminadas ou placas de madeira. Esses painéis ajudam a organizar seqüências de cabos e segura cabos no lugar. Quando Cabos de pares torcidossão enfiados através do painel de gerenciamento, suas posições relativas são estabilizadas, facilitando a ligação sem desalinhamento ou cruzamento significativo de cabos.

Step by step guide on how to use the cable management panels.

4.3 O papel dos grampos de cabo:

Grampos de cabos, também conhecidos como porta -cabos, grampos de arame ou fixadores de cabo, são dispositivos usados para proteger cabos no lugar. O uso de clipes de cabos durante a instalação permite fácil camadas e agrupamento de vários cabos. Uma vez instalados, eles continuam a fiação limpa e esteticamente agradáveis, garantindo uma boa dissipação de calor. Eles resolvem os problemas relacionados à passagem e interferência dos cabos durante a instalação, distribuindo o peso do cabo de maneira mais uniforme para evitar a pressão excessiva em cabos individuais, reduzindo assim o risco de danos e prolongando sua vida útil. Eles também ajudam a reduzir os riscos de incêndio. Além disso, eles permitem fácil remoção ou reinstalação sem perturbar a fiação existente, o que geralmente é uma limitação dos métodos tradicionais de garantia de cabos. Os modelos mais recentes de clipes de cabo permitem a substituição ou ajuste conveniente da fiação, mantendo um layout organizado e visualmente atraente.

4. 4 5- Par Ferramenta 110 Punch Down:

Esta ferramenta é um dispositivo simples, porém eficiente, projetado para encerrar os fios para 110-, digite blocos de terminais. É ideal para conectar blocos em 110 painéis de patch e pode terminar simultaneamente até cinco pares de fios ao mesmo tempo, tornando -o adequado para tarefas que envolvem cabos, blocos de cordão e painéis de remendo. A cabeça da ferramenta de terminação e a base são substituíveis, enquanto sua lâmina pode ser invertida para escolher entre opções de corte ou não cortadas durante o uso. O alojamento da ferramenta é feito de alumínio de alta resistência revestido com tinta protetora preta, e sua alça é feita de borracha sem deslizamento.

Como usar a ferramenta Punch Down: Coloque o módulo na cabeça da ferramenta Punch Down, alinhe -a precisamente com os postes de conexão no painel de 110 patches e depois pressione firmemente até ouvir umclique, indicando que um módulo foi encerrado com sucesso. Nota: Antes de pressionar, verifique se a ferramenta Punch Down está nivelada com as postagens de conexão no painel de patch; Caso contrário, pode danificar as postagens e o módulo.

5-Pair 110 Punch Down Tool is a simple yet efficient device designed for terminating wires onto 110-type terminal blocks. It is ideal for connecting blocks in 110 patch panels and can simultaneously terminate up to five pairs of wires at once

User's instruction manual on how to use 5-Pair 110 Punch Down Tool

4.5 PAI ÚNICO 110 PUBLE PAPER:

Esta ferramenta é adequada para conectar os fios a 110- tipo módulos e painéis de patch. Para usá -lo, basta empurrar a alça para baixo para prender o fio no slot do módulo de maneira rápida e eficiente.

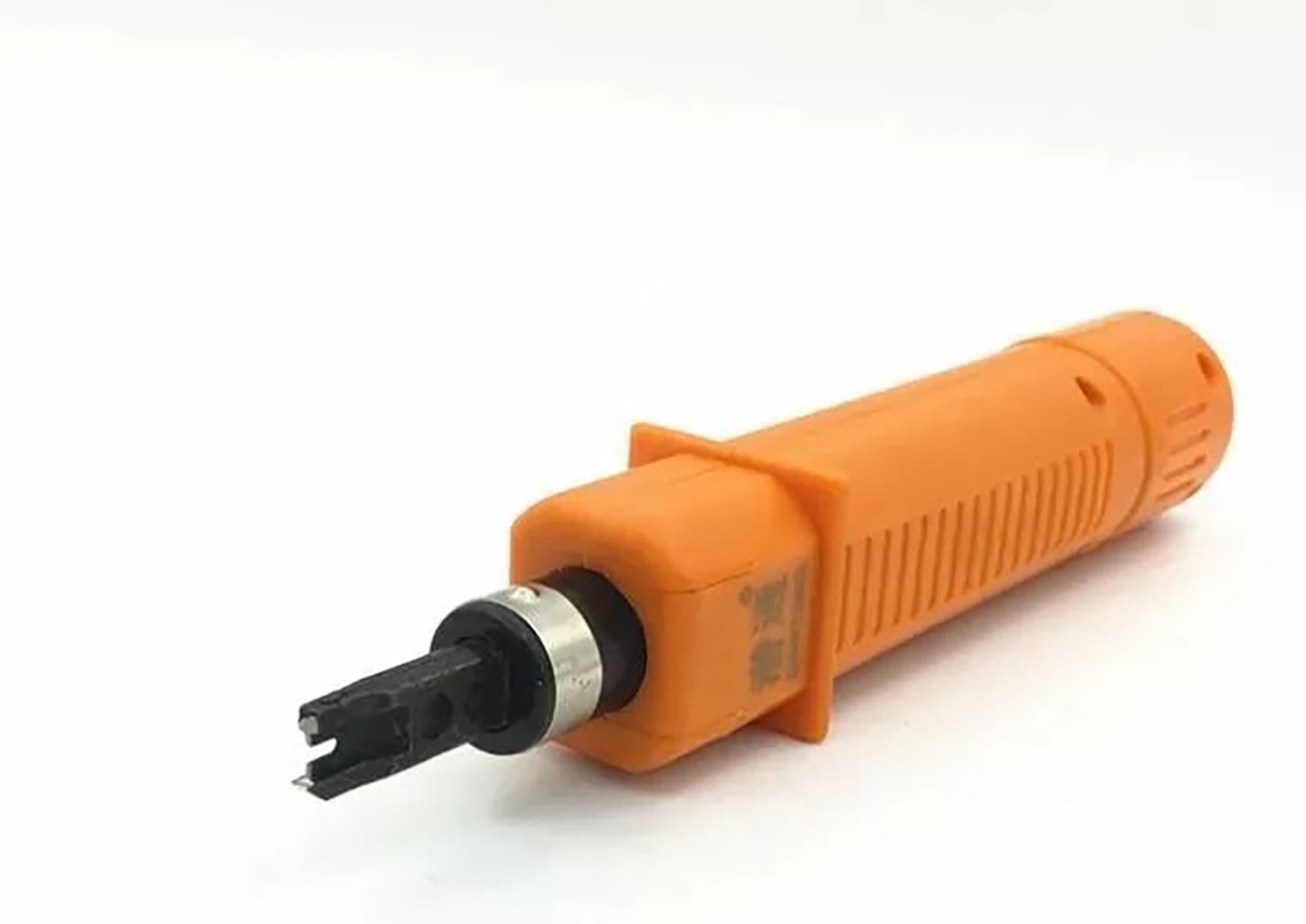

Single-Pair 110 Punch Down Plier is suitable for connecting wires to 110-type modules and patch panels.

Como usar: primeiro organize núcleos de arame no módulo de acordo com sua sequência; Em seguida, comece a pressionar usando a ferramenta Punch Down, garantindo que sua orientação esteja correta (o lado da lâmina deve ficar voltado para as extremidades do fio). Depois de pressionar, qualquer excesso de núcleo de fio será aparado automaticamente pela lâmina. Se orientado incorretamente, no entanto, pode cortar ou danificar os fios funcionais em vez de aparar o excesso. Sempre mantenha o nível da ferramenta de punção em relação ao módulo; Uma vez alinhado corretamente, pressione para baixo firmemente até ouvir umclique. Nesse ponto, as lâminas dentro do painel de patches perfurarão a bainha do isolamento externo de cada fio, protegendo -os efetivamente no lugar.

To use Single-Pair 110 Punch Down Plier, simply push its handle downward to secure the wire into the module slot quickly and efficiently.

Ⅵ Notas sobre padrões de rotulagem e gráficos personalizados emGerenciamento de cabos de montagem em rack

O objetivo de rotular em cabeamento estruturado é tornar a manutenção e o gerenciamento futuros o mais convenientes possível para os usuários, melhorar a eficiência do gerenciamento e a produtividade do trabalho e economizar tempo na configuração da rede. Os rótulos de cabos mais usados são rótulos com capas de filme de proteção. Esses rótulos adesivos apresentam um filme de proteção transparente que protege o texto impresso do Wear. Além disso, cabos individuais ou cordões de remendo também podem usar rótulos que não são de filmagem, rótulos de bandeira ou rótulos de manga de isca térmico.

6.1 Diretrizes de numeração de cabos:

Ao numerar os cabos, ele deve seguir regras lógicas, hierárquicas e estruturais para descrever claramente o destino e o ID do cabo. Por exemplo, para um ponto de rede na sala 1 no 5º andar de um edifício hospitalar, o rótulo no rack do servidor deve ler: "Construindo x - piso 05 - cama 1 - #01". Considerando que os hospitais podem sofrer reformas ou rearranjos, escrever apenas o número da cama pode causar incompatibilidades mais tarde, por isso é importante incluir o número do ponto também. Esse número deve corresponder ao número no painel de rede. No rótulo final do cabo, deve ser: "Floor x - servidor rack x - painel de patch #x -01 #". Se houver apenas um rack de servidor e um painel de patches por piso, ele poderá ser simplesmente escrito como: "Patch Painel #01-01 #".

Para a numeração do cabo de remendo, ele deve indicar claramente o número do dispositivo e a porta onde está conectado. Por exemplo: se um cordão de patch conectar a porta 1 do painel de patches nº 1 à porta 1 do interruptor nº 1, na extremidade do interruptor, deve ser rotulada: "Para corrigir o painel #1-01", enquanto na extremidade do painel de patch deve ser rotulado: "para alternar #1-01". Em salas de servidores com vários racks onde os cabos de patch entre rack estão presentes, o número do rack do servidor também deve ser indicado para a instância: "Para o servidor rack x - comutador x - porta xx".

6.2 Criando uma tabela de cabeamento personalizada

Em um sistema de cabeamento estruturado, antes de iniciar o trabalho de cabeamento, cada ponto deve ser numerado em projetos para que possamos identificar qual cabo corresponde a cada local. Ao conectar cabos de rede a painéis de patch, eles devem ser conectados com base em suas respectivas funções e áreas em diferentes painéis de patch. Antes de organizar os cabos, devemos primeiro determinar quais pontos se conectam aos painéis de patch para uma organização a cabo mais rápida e eficiente. Isso requer a criação de uma tabela de gerenciamento de cabos personalizada. A tabela de gerenciamento de cabos deve indicar claramente a área correspondente de cada cabo e a localização do equipamento conectado (consulte o diagrama abaixo; exemplo com base nas enfermarias hospitalares).

How to creat a custom cable management table. The cabling table should clearly indicate each cable's corresponding area and the location of connected equipment (example based on hospital inpatient wards)

Ⅶ. Introdução aGerenciamento de cabos de montagem em rackArtesanato

7.1 Método de gerenciamento de cabos de cascata

Este é um estilo de gerenciamento de cabos relativamente antigo que ainda pode ser visto ocasionalmente. Ele se inspira nas imagens artísticas da "Caverna da cortina de água em Mount Huaguo", onde os cabos de pares torcidos podem pendurar diretamente diretamente dos módulos no painel de patch, criando uma aparência bem organizada e em camadas, com cada camada compreendendo 24 a 48 cabos de par torcido.
Ainda hoje, alguns painéis traseiros do gabinete de distribuição adotam a técnica de gerenciamento de cabos em cascata, onde os cabos são deixados desamarrados, pendurados livremente na parte traseira do painel de adesivos até o piso. A vantagem dessa abordagem é que ela economiza trabalho e ajuda a reduzir a diafonia entre os cabos.
O método de gerenciamento de cabos em cascata é uma das abordagens mais comuns para a organização a cabo. Ele usa os cabos de cabo de nylon para prender os cabos nos postes verticais ou nas barras verticais do gabinete, priorizando a praticidade sobre a aparência e garantindo espaço suficiente no meio para equipamentos de rede.
No entanto, esse método tem várias desvantagens:

A instalação do equipamento de rede pode interromper o arranjo ou até mesmo dificultar a posição adequada do equipamento.
O peso de cada cabo de par torcido exerce uma força de tração na parte traseira do módulo. Se nenhum agrupamento for feito antes dos pontos de rescisão, essa força de tração poderá eventualmente causar a separação entre o módulo e o cabo de pares torcido ao longo de meses ou anos, levando a falhas de desconexão.
Se aKeystone JackDentro de um painel de patches requer reversão, o pessoal de manutenção deve trabalhar dentro dessa "cortina de água", geralmente cercada por dezenas de cabos de pares torcidos. Além disso, como os armários de rack geralmente não têm iluminação interna, torna -se desafiador ver claramente durante o término, aumentando a probabilidade de erros.

7.2 Gerenciamento de cabo reverso

Também conhecido como cabeamento para trás, o gerenciamento de cabos reverso refere -se à organização de cabos somente após o término dos módulos do painel de patches e testado com sucesso. O processo começa na extremidade do módulo e se move para fora em direção ao gabinete do rack, enquanto também organiza cabos nos sistemas de bandeja.
A vantagem dessa abordagem está em evitar o recabamento causado por testes com falha no indivíduopares torcidos. No entanto, sua desvantagem é que a fixação das duas extremidades (o ponto de entrada e o painel de patch) resulta inevitavelmente em aglomerados de cabos desorganizados em determinados pontos dentro da sala, na parte inferior dos armários de rack.
O cabeamento reverso depende apenas do esforço manual por meio de inspeção visual e manuseio físico para a organização. Devido a cabos extensos dentro dos armários de rack cruzando e entrelaçados durante o roteamento, esse método consome tempo significativo e limita as melhorias de eficiência.
A principal vantagem é que os testes já foram concluídos; portanto, não há necessidade de se preocupar com os ajustes do comprimento do cabo na parte traseira dos armários de rack. No entanto, com as duas extremidades fixadas no lugar, numerosos interseções se formam entre os cabos, complicando os esforços para organizá -los com cuidado; Além disso, inevitavelmente haverá seções ondepares torcidosParece emaranhado-no piso (para entrada inferior) ou acima dos ladrilhos do teto (para entrada superior).

7.3 Gerenciamento de cabos para a frente

O gerenciamento de cabos para a frente, também conhecido como cabeamento de feed-forward, implica a organização de cabos antes de sua rescisão em painéis de patch. Esse método geralmente começa no ponto de entrada de uma sala (ou para cenários entre rack: a partir do painel de patch de um armário de rack), organizando cabos em segmentos até chegar ao lado traseiro do painel de patchesMódulos Keystone. Terminação e teste seguem posteriormente.
O objetivo do cabeamento avançado é o seguinte: feixes horizontais de cabos de pares torcidos que se estendem dos pontos de entrada da sala (ou zonas de rede designadas dentro de salas) para armários de distribuição são agrupadas em unidades correspondentes a painéis de patches 16/24/32/48-}; Todos os pares torcidos em cada feixe permanecem paralelos (o paralelismo de curta distância não afeta o desempenho geral, pois a interferência é atenuada, pois a maioria dos comprimentos dos cabos é livremente organizada em bandejas ou conduítes). Os próprios pacotes também mantêm o paralelismo; Uma vez dentro dos interiores dos armários de rack, os pacotes se dobram naturalmente em direção aos respectivos painéis de patch, enquanto preservam o paralelismo interno ao longo de seus caminhos de roteamento até atingir conexões individuais do módulo em painel traseiras-onde os fios específicos correspondentes a cada módulo são extraídos de bastões de pacote para verificação antes de serem presos em suportes atrás dos módulos ou inseridos em sloces diretamente em modular.

A vantagem principal reside em garantir a arrumação em todos os pontos ao longo das vias do cabo, impedindo qualquer cruzamento entre as linhas. No entanto, e os danos críticos-se ocorrem durante os estágios iniciais de roteamento que afetam qualquer linha (s) de linha (s), as falhas subsequentes dos testes exigem esforços completos de re-capacidade posteriores, processos negativos requerem garantia sobre a qualidade do material, juntamente com as práticas meticulosas de manuseio durante as fases de execução.

Ⅷ Processo de gerenciamento de cabos para a frente emGerenciamento de cabos de montagem em rack

Durante o processo de cabeamento direto, o uso de materiais de cabeamento apropriado é essencial, juntamente com as placas de gerenciamento de cabos e os gráficos de gerenciamento de cabos. Quando combinado com as técnicas adequadas de cabeamento, isso garante um resultado visualmente puro, confiável, eficiente e adaptável para necessidades futuras. Abaixo está uma introdução ao processo de construção básico para cabeamento direto usando o método mais comum de direito de direita:

8.1 Corrija o painel de patches no lugar,

Instale o suporte na parte traseira e inserir rotuladoPlacete de redeInsere com números de cabo impresso na frente do painel de patches (ou afixem -os no painel do patch). Se os módulos do painel de patches forem removíveis, eles devem ser destacados.

Construction process for forward cabling using the most common right-in-top-out method:Install the bracket at the back, and insert labeled network faceplate inserts with printed cable numbers into the front of the patch panel (or affix them onto the patch panel).

8.2 Posicionando placas de gerenciamento de cabos:

Antes de enfiar os cabos através de uma placa de gerenciamento de cabos, oriente -o adequadamente para evitar torções desnecessárias durante o processo de cabeamento. Certifique -se de que o orifício E1 na placa alinhe naturalmente com o módulo 1 sem ajuste. Neste ponto, os buracos 2-5 na placa devem permanecer paralelos aos módulos 2-5 no painel do patch. Para posicioná -lo corretamente, coloque a placa verticalmente atrás do módulo 1 com o orifício E1 Módulo 1 (o lado com o texto deve enfrentar o módulo 24). Segure a placa e siga a direção de roteamento do cabo pretendida em direção ao ponto de entrada da sala de máquinas. Verifique se apenas o movimento paralelo ocorre sem rotação. Ao atingir o ponto de entrada, o registro da posição do buraco A1 para manter o alinhamento consistente para as placas subsequentes.

8.3 Cabos de rosqueamento através de placas de gerenciamento de cabos:

No ponto de entrada da sala de máquinas, ajuste cada placa à sua posição determinada, conforme descrito na etapa 2. Com o lado do texto voltado para você, insira cabos de pares torcidos através de orifícios correspondentes do lado sem texto com base nos números listados no gráfico de gerenciamento de cabos. Normalmente concluído por duas pessoas: uma pessoa identifica e separa apenas os cabos necessários para esta placa específica, enquanto outra as enfia através de seus orifícios correspondentes. Todos os cabos devem passar inteiramente através de seus respectivos orifícios, para que cada placa fique nivelada contra seu ponto de entrada adjacente, garantindo a organização adequada.

adjust each board to its determined position as described in step 2. With the text side facing you, insert twisted-pair cables through corresponding holes from the non-text side based on their numbers listed in the cable management chart.

8.4 Cabos de roteamento:

Cabos de pares torcidos perto de suas raízes no lado externo de cada placa (não texto) usando laços de velcro ou amarras de cabos de nylon depois de passá-las. Deslize gradualmente cada placa ao longo de seu caminho designado enquanto agrega cabos a cada 100 mm para manter a ordem e impedir o afrouxamento dos laços anteriores. Verifique se os pacotes formam uma forma circular: os fios externos devem se alinhar ao longo do perímetro de cada camada externa, enquanto os fios internos permanecem centrais dentro de camadas internas ao longo das transições até o módulo 24 nas extremidades próximas dos painéis de patch.

Continue as placas deslizantes aproximadamente a cada 200 mm e repita de forma consistente, sem permitir que os fios internos migrassem para fora ou vice-versa até atingir as posições finais ao longo dos caminhos de roteamento, levando a destinos de destino em racks ou gabinetes.

8.5 Garantir feixes de cabos:

Enquanto roteando os cabos perto dos orifícios da bandeja ou dos pontos de montagem do rack de servidor, simultaneamente prenda feixes de componentes de infraestrutura, como bandejas ou suportes de montagem, usando laços adicionais para impedir o deslizamento descendente e manter a estabilidade.

8.6 Processo de flexão para cantos:

Ao encontrar dobras durante o roteamento, verifique se a placa de gerenciamento de cabos permanece perto de cada curva enquanto guia os cabos suavemente em torno de isso, não é protegido com feixes antes de navegar nos cantos. Isso impede a deformação causada por cabos internos que se tornam excessivamente esticados e os cabos externos que afrouxam as curvas.

When encountering bends during routing, ensure that the cable management board stays close to each bend while guiding cables smoothly around it

8.7 Distribuição de cabos nos suportes do painel de patch:

Quando uma placa de gerenciamento de cabos atinge um suporte do painel de patches na parte traseira de um rack, prenda pacotes no suporte antes de continuar o movimento para a frente. Em cada módulo ao longo deste caminho, proteja os pacotes novamente e separe os números de cabo correspondentes para esse módulo. Essa etapa normalmente requer duas pessoas: uma pessoa separa os cabos, enquanto outra as puxa de trás para a frente do painel de patches (se os módulos forem removíveis, rosqueie os cabos através dos orifícios do módulo para chegar à frente). Ambos os indivíduos devem verificar os números de cabos em voz altaplaca faceRótulos para precisão.

Once a cable management board reaches a patch panel bracket at the back of a rack, secure bundles onto the bracket before continuing forward movement. At each module along this path, secure bundles again and separate out corresponding cable numbers for that module.

8.8 Repita até a conclusão:

Depois de concluir um conjunto de cabos para um painel 24- patch de porta usando etapas 1-7, retorne as placas não utilizadas ao ponto de entrada e prossiga com os conjuntos subsequentes até que todo o cabeamento esteja concluído.

Cabing vários painéis de patch (cabeamento de filial)
Quando vários painéis de patch estiverem instalados em um rack de servidor, organize o cabeamento para cada painel separadamente. Devido ao espaço limitado nas placas de amarração do rack do servidor (normalmente com cerca de 100 mm de largura), apenas 3 a 4 pacotes de 24 cabos podem ser protegidos lado a lado em uma única placa de ligação; Os racks de servidores com uma profundidade de 800 mm podem acomodar até duas placas de amarração de um lado, mas podem não atender aos requisitos de capacidade para agrupar todos os cabos de pares torcidos horizontais (por exemplo, até 200). Nesses casos, use métodos secundários de pacote: primeiro combine feixes menores em maiores usando uma placa de gerenciamento 8 × 8 (para até 48 cabos) e depois divida -os em dois pacotes menores usando uma placa de gerenciamento subsequente 5 × 5 antes de continuar o roteamento em direção a painéis de patch.

O ponto de partida para cabeamento avançado pode variar de reverência nos pontos de entrada do rack do servidor, aberturas de bandeja, entradas da sala de máquinas-ou mesmo das placas face da estação de trabalho (embora isso não seja recomendado).

Com o rápido crescimento da indústria da Internet e os avanços em produtos de rede, como servidores eInterruptores Ethernet, os racks de servidores modernos devem acomodar mais dispositivos do que nunca. À medida que a densidade do equipamento aumenta, a manutenção do gerenciamento de cabos de servidor de servidor nos racks de servidores se torna ainda mais crítica. O cabeamento mal planejado ou não sistemático pode levar a danos ao cabo, tempos de substituição prolongados, confusão para o pessoal de manutenção durante as transferências e, em casos graves, obstruir o fluxo de ar, causando superaquecimento e desligamento do equipamento. Então, segue este guia será a solução perfeita.
