O que é um conector RJ45?

Eu acho que a grande maioria dos profissionais de baixa tensão tem que admitir um fato - essa é a primeira coisa que eles fizeram foi aprender o que é um conector RJ45 e como derrubarconectores RJ45quando eles entram pela primeira vez na indústria. Esteja você aprendendo com um mestre de baixa tensão ou em uma aula de cabeamento integrada na universidade, a primeira lição do mestre ou do professor que ensina cabeamento integrado é aprender a derrubar oconector RJ45. Como você pode ver, emborao conector RJ45é pequeno, porém, tem um papel fundamental no cabeamento integrado. Para aqueles que estão envolvidos em engenharia de baixa tensão, perfurandoconectores RJ45é a habilidade básica que eles precisam para dominar.

Ensino em sala de aula

Quando se trata de conectores RJ45, ninguém não está familiarizado com eles. O conector Ethernet é o plugue usado principalmente para sistemas de cabeamento de cobre. É um conector padronizado. Ele apareceu pela primeira vez na compra do sistema de comunicações Bell nos Estados Unidos, começou a ser usado na década de 1970 para fornecer equipamentos telefônicos auxiliados por computador autorizados pela FCC e mais tarde foi aceito pela FCC e codificado nos CFRs (Código de Regulamentos Federais). Seu nome oficial deve ser "Jack registrado".

OConectores RJ45Usamos hoje é padronizado. Suas especificações em dimensões e estrutura foram fixadas. Este padrão foi estabelecido pela Federal Communications Commission (FCC).

FCC

1 categorias de conectores RJ45.

O mais comumconector RJ45s No mercado pode ser categorizado em conectores telefônicos e conectores Ethernet de acordo com suas funções; Eles também podem ser categorizados em plugues 8P8C (RJ45), plugues 6p4c (RJ11), plugues 4P4C/4P2C (RJ12) de acordo com sua estrutura; ou ser categorizado em plugues não blindados e plugues blindados de acordo com a presença ou ausência de uma camada de blindagem; ou sendo categorizado em conectores de uma peça, conectores de duas peças e conectores de várias peças de acordo com o número de peças; De acordo com a necessidade das ferramentas de punção, elas são categorizadas em conectores precisam de ferramentas eToolless Connectores. Deixe -me apresentar esses conectores no texto abaixo.

Conector RJ45s

1.1 conector RJ11

Os conectores telefônicos também chamados de conectores telefônicos são usados ​​principalmente para sistemas fonéticos e têm dois tipos principais: um é usado para conectar fios telefônicos, conjuntos de telefones outelefone Switchboards, também chamado de plugues RJ11. Como possui duas especificações, 6p4c ou 6p2C, portanto, também é chamado de plugues 6P4C ou 6P2C.

Conector RJ11

1.2 conector RJ12

Outro tipo de plugue de telefone é usado principalmente para conectar o telefone do telefone, a FCC o define como o plugue RJ 12. Como sua estrutura possui 2 especificações - 4 p4c ou 4p2c, ela também é chamada de plugues 4P4C/4P2C. O tamanho deste plugue é relativamente pequeno. Geralmente é usado para conectar aparelhos telefônicos e conjuntos de telefones. A ascensão dos telefones celulares levou a um declínio acentuado nas vendas de conjuntos de telefones. Como resultado, os plugues RJ12 também desaparecem gradualmente da visão das pessoas. No entanto, nos últimos dois anos, especialmente após o boom da Internet das Coisas (IoT). Alguns dispositivos inteligentes começaram a usar plugues RJ12 como conectores para transmissão de dados. Como resultado, a quantidade de uso do plugue RJ12 também aumentou gradualmente nos últimos dois anos e retornou à visão do público.

Conectores telefônicos RJ12

1.3 Conector Ethernet

O conector Ethernet é usado principalmente para conectar a interface de rede de comutadores, roteadores, servidores, gateways, APs sem fio, computadores e outros equipamentos de terminal, bem como módulos RJ45, painéis de patch RJ45 e outros produtos de capacidade integrada. A FCC define como RJ45. Sua estrutura é 8p8c (8 posições, 8 contatos). Os tipos mais comuns são os seguintes: conector CAT5E, conector CAT6, conector CAT6A e conector CAT8.

1.3.1 Cat5eConector RJ45

Cat5eConector RJ45S são usados ​​no sistema de cabeamento CAT5E. Eles são usados ​​em 3 ocasiões: 1 usado para montar os cabos de remendo acabados, 2 usados ​​para terminar com cabo em projetos de monitoramento e controle, 3. Usado para terminação de campo para fazer cordões de remendo no projeto de baixa tensão. Para o Cat5E padrãoconector RJ45, a abertura do orifício de inserção é 1. 0 mm, e os fios do núcleo do cabo terminados devem ter um diâmetro entre 0. 85mm e 0}. 98mm. Suas aberturas estão localizadas lado a lado na mesma linha horizontal. Cat5eConector RJ45S tem dois tipos: blindados e sem blindagem. Como o diâmetro externo do cabo CAT 5E é relativamente pequeno, o Cat5e protegeuConector RJ45geralmente é apresentado sem uma estrutura de clipe de cauda. Os conectores Ethernet CAT 5E também possuem peças 2-, 3- peça e até 4- projetos de peça. Como os produtos de cabeamento CAT5E tradicionais são usados ​​principalmente em links curtos e redes de megabit 100-, portanto, os cordões de patches acabados aplicados nesse ambiente de rede geralmente usam o tradicional conector Ethernet de uma peça. No entanto, nos últimos anos, principalmente após a introdução dos padrões de protocolo de 2,5 GBase-T e 5GBASE-T divulgados pelo rascunho 802.11 IEEE P802.3Bz. Muitos fabricantes começaram a usar conscientemente os conectores Ethernet de duas peças ou até várias peças para criar cabos de remendo acabados para aumentar a capacidade anti-interferência do cabo.

Conector Ethernet CAT5E

1.3.2 Cat 6conector RJ45s

Cat 6conector RJ45S são usados ​​principalmente para sistemas de cabeamento CAT 6. Sua aplicação é a mesma do cabo CAT 5E. Possui uma abertura de 1,1 mm e exige que o diâmetro do núcleo interno do cabo tenha sido interrompido de 0. 95 mm a 1,08 mm. Seus orifícios de inserção são dispostos transversalmente para cima e para baixo. E, o cat6conector RJ45é um pouco mais curto que o cat5conector RJ45. Oconector RJ45S usado para montar os cabos de remendo CAT6 acabados geralmente são designs de três peças. Este tipo deconector Ethernettem 2 slots de divisão. Um é usado para separar e isolar 4 pares torcidos com o mesmo papel que o esqueleto cruzado no cabo CAT6. O outro slot dividido é usado para separar os 8 fios principais e organizá -los para cima e para baixo, reduzindo ainda mais a interferência cruzada dentro do cabo. Cat6conector EthernetTambém tem tipos: não blindadoconectores Ethernete protegidoconectores Ethernet.

Conector Ethernet UTP CAT6 UTP

Categoria 6 blindadaconector RJ45S vem em dois tipos. O primeiro é um protetor de uma peça protegidoconector RJ45. Este tipo deconector RJ45pode ser visto como a combinação do original sem blindagemconector RJ45e uma concha de cobre de níquel/estanho como camada de blindagem. Isso protegeuconector EthernetPossui uma "trava" dentro para comprimir e fixar o cabo, impedindo que o cabo caia. O segundo tipo é a peça de duas peçasconector Ethernet. Os duas peças protegemconector EthernetPossui uma concha de cobre níquel/estanho como camada de blindagem, com um slot separado, que é usado para expandir o espaçamento de lacunas dos oito fios principais do cabo. 2- Os plugues Ethernet de peça têm melhores habilidades anti-interferência do que os plugues Ethernet de uma peça. O plugue Ethernet de duas peças foi projetado com uma estrutura de clipe de cauda. Seu clipe de cauda é usado para travar o cabo de conexão para impedir que o cabo caia.

CAT6 blindadoconector RJ45

1.3.3 CAT 6Aconectores RJ45

Categoria 6aconector RJ45S são usados ​​em 10 redes de gigabit. Cat6aconector RJ45também é dividido em dois tipos: não blindado e blindado. A estrutura do tipo Cat6a não blindada é a mesma da categoria 5 e do plugue RJ45 não blindado da categoria 6. A abertura do orifício do plugue CAT6A é de 1,2 mm, permitindo que os cabos de 1. 05-1. 18mm sejam terminados com ele. Existem dois tipos de plugues RJ45 blindados para Cat6a. O primeiro é um plugue RJ45 blindado de duas peças que requer o uso de uma ferramenta de crimpagem. A estrutura desse tipo de plugue RJ45 é a mesma que o plugue RJ45 protegido de duas peças CAT6 que mencionamos acima. O segundo tipo é o plugue RJ45 blindado toolless. Esse tipo de plugue RJ45 refere -se ao mecanismo de terminação do módulo Toolless. O operador precisa organizar, alinhar e cortar os oito fios principais do cabo a um comprimento que pode ser inserido diretamente no plugue RJ45. Em seguida, insira os fios do núcleo um por um de acordo com o código de cores na faixa de etiqueta e, finalmente, feche a alternância externa.

   Cat6a protegidoconector RJ45

1.3.4 Categoria 8conector RJ45

Categoria 8conector RJ45S são usados ​​para redes de 40 Gbps. Categoria 8conector RJ45S são todos tipos blindados. Não há tipos não blindados. A estrutura e o tipo de plugues RJ45 blindados da categoria 8 são basicamente os mesmos do plugue RJ45 blindado da categoria 6A. Os plugues RJ45 da categoria 8 terão maior probabilidade de ser do tipo Toolless. Porque para melhorar a capacidade anti-interferência. A camada de blindagem dos plugues RJ45 da categoria 8 é sempre mais espessa. Acrescente a ele que a jaqueta externa dos fios do núcleo é geralmente mais espessa, há muita possibilidade de que o cabo não possa passar no teste de fluke. Portanto, usará mecanismos sem ferramentas para resolver os problemas.

CAT8 TOOLLESSconector RJ45s

1.3.5 Categoria 7conector RJ45s

Você pode descobrir que eu não mencionei a categoria 7conector RJ45está no texto acima. Isso ocorre porque a categoria 7conector RJ45S não são o comumConector RJ45Tipos como a categoria 5E e a categoria 6. E os conectores de categoria 7 definidos pela ISO não são compatíveis com versões anteriores. As pessoas usam menos. Portanto, não escreveremos sobre isso aqui. Além disso, devo esclarecer que os plugues RJ45 da categoria 7 que você compra em alguns sites de comércio eletrônico não devem ser genuínos.

Conectores CAT7

1.3.6   PAss-throughconector RJ45

Além disso, um repasseconector RJ45foi lançado recentemente. Este tipo deconector RJ45é caracterizado pelo fato de que o chefe do plugue RJ45 não está fechado, mas aberto. A vantagem desse plugue RJ45 é que não há necessidade de cortar os fios com antecedência ou fazer processamento de pré-conexão de cabo. O fio liso será terminado diretamente. Use os alicates de crimpagem que têm a função de corte para prender e cortar os fios. Como esse tipo de plugue RJ45 está aberto, o condutor de cobre exposto ao ar é muito fácil de oxidar, portanto o cabo de fio pode tercubra rachaduras, curto-circuito, perda de pacotes, etc ... e, além disso, esse plugue RJ45 de repasse só pode ser comprimido por crimpando alicates com a função de corte e corte de arame. Os operadores precisam comprar um conjunto adicional de ferramentas. Isso aumentará o custo da construção. Portanto, não é recomendável usar os plugues RJ45 de passagem em larga escala.

Pass-throughconector RJ45s

2 EstruturalComposição dos conectores RJ45

Oconector RJ45consiste em duas partes. Um é uma concha de plástico transparente e o outro é uma inserção de metal (geralmente chamada de "pinagem de ouro"). Os requisitos materiais doconector RJ45S são baseados nessas duas estruturas.

2.1 PC Platpl Shell

O alojamento plástico doconector RJ45é feito de plástico para PC, o nome científico do PC é o policarbonato. É um carbonato de poliéster linear. É transparente e incolor, resistente ao calor e tem boa resistência ao impacto. À temperatura ambiente, seu desempenho mecânico é excelente. E sem a necessidade de adicionar qualquer retardador de chama, seu grau retardador de chama atingiu o nível 94V -2 definido por ul.

PC Plástico

O plástico para PC não é todo incolor e transparente, mas também possui uma cor transparente azul clara. A imagem mostra o PC de Bayer. Porque a Bayer usa uma formulação exclusiva. Portanto, a aparência do plástico Bayer PC não é o mesmo que outros fabricantes. Embora a aparência seja diferente, o desempenho do plástico Bayer PC não é muito diferente do desempenho do plástico comum do PC. Portanto, o azul claroconector RJ45s que você vê no mercado também pode ser usado normalmente.

Atualmente, os principais fabricantes de plástico para PC estrangeiros são o Grupo Bayer da Alemanha, Teijin do Japão e LG da Coréia. Os principais domésticos são Sinopec, Petrochina e assim por diante. O plástico estrangeiro para PC será um pouco melhor do que os domésticos em qualidade.

2.2. Como julgar a qualidade deconector RJ45s

Na construção diária de projetos de baixa tensão, geralmente usaremos o plugue modular. Um plugue modular de boa qualidade é muito importante para nossa construção e manutenção posterior. Podemos inicialmente julgar a qualidade doconector RJ45pela concha fora.

Primeiro de tudo, depois de abrirmos uma caixa deconector RJ45S, podemos agitar o pacote inteiro algumas vezes. Se o som do tremor for muito nítido, mostra que a concha desse conector é feita de plástico para PC cuja pureza e densidade são relativamente altas. Porque o material polimérico de alta pureza e densidade tem um relativamente melhorcondutividade acústica. Portanto, o som é nítido e claro.

Em segundo lugar, podemos pegar umconector RJ45para observar sua aparência. A concha de plástico do conector de alta qualidade é transparente pura ou transparente azul claro. Você não pode encontrar impurezas, manchas pretas, manchas brancas e coisas assim. Este é um ponto -chave para julgar a qualidade. Enquanto a concha do conector de baixa qualidade é mais turva. À primeira vista, você pode ver a diferença de textura.

Outra maneira de julgar a qualidade é dobrar o estilhaço. É sabido que, para alguns dos conectores de baixa qualidade do mercado, não ousamos tocar em seus estilhaços durante a instalação. Uma vez tocado, está quebrado. A boa qualidadeconector RJ45S não são assim. Para uma boa qualidadeconector RJ45, podemos dobrar diretamente o estilhaço de 180 graus e depois dobrá -lo de volta. A dobra lenta de mais de 15 vezes não causará uma pausa.

2.3 Inserção de metal.

Além da concha de plástico, todosconector RJ45tem uma inserção de metal. Essa inserção de metal geralmente é chamada de pinouts e também chamada de "pinutas de ouro". Essa inserção é geralmente feita de bronze ou bronze de fósforo. O bronze ou o bronze de fósforo é usado porque esses dois materiais têm boas propriedades mecânicas e alta dureza, e ambas são resistentes ao desgaste, é fácil para eles perfurar a jaqueta plástica dos fios principais do cabo Ethernet e entrar em contato com o condutor de cobre do cabo, para alcançar o objetivo da comunicação.

Inserções de conector Ethernet

Algunsconector RJ45As marcas no mercado anunciam que seu material de inserção de metal é puro de cobre ou cobre sem oxigênio. Isso é uma rotulagem incorreta. Porque, como mencionamos acima, oconector RJ45A inserção é usada para perfurar as jaquetas externas dos fios principais dentro do cabo LAN. O cobre puro e o cobre livre de oxigênio são macios e não podem perfurar as jaquetas externas dos fios do núcleo. Portanto, oconector RJ45A inserção é bronze ou bronze de fósforo, não cobre sem oxigênio e cobre puro.

Como a liga de cobre e cobre é muito fácil de enferrujar. Se oconector RJ45As inserções não são revestidas, as inserções ficarão verdes ou pretas, que é o fenômeno enferrujado do conector Ethernet. Uma vez que o contato do conector Ethernet estiver enferrujado, ele levará a um erro e a um fenômeno offline.

Portanto, temos que realizar um tratamento de revestimento de antioxidação noconector RJ45inserir. É assim que chamamos de níquel de níquel. O níquel é um metal ativo que pode ser facilmente oxidado. No entanto, após a sua superfície ser oxidada, gera um filme denso de óxido que impede a oxidação adicional do material interno. Portanto, após o revestimento de níquel, a inserção não enferrujará. A partir da observação do lado das inserções, podemos saber se o processo de revestimento de níquel está concluído ou não. Se for revestido de níquel, o lado é branco prateado. Caso contrário, o lado é amarelo.

Além disso, podemos ver que a superfície final externa da inserção do conector Ethernet é amarela dourada. Este é o resultado do revestimento de ouro. O revestimento de ouro na superfície do conector Ethernet é tornar os conectores mais vestíveis e reduzir a resistência dos pontos de contato. Isso é muito importante quando se trata de fonte de alimentação POE.

Portanto, você pode julgar a qualidade doconector RJ45que você está usando todos os dias de acordo com as características acima mencionadas.

3, como encerrar os conectores RJ45 no cabo Ethernet

3.1, a estrutura do cabo de rede

O cabo de rede também é chamado de cabo de par torcido, a razão pela qual é chamado de par torcido é que ele consiste em oito fios de cobre, cada um dos quais é uma cor diferente, onde cada dois fios de cobre são torcidos, então existem quatro pares de fios de cobre torcidos.

As cores são, respectivamente, branco laranja, laranja, verde, verde, verde, branco, azul, marrom, marrom, marrom, onde branco laranja e laranja entrelaçados, verde e verde entrelaçados e assim por diante, formando quatro pares de pares torcidos.

Estrutura do cabo Ethernet

3.2, a sequência de fiação do cabo de rede

Os oito fios de cobre dentro do cabo de rede devem ser colocados em ordem, se a ordem dos fios não estiver correta, o cabo de rede não poderá ser usado na conexão de rede. Portanto, no término do conector RJ45, saber que sua sequência de fiação é essencial.

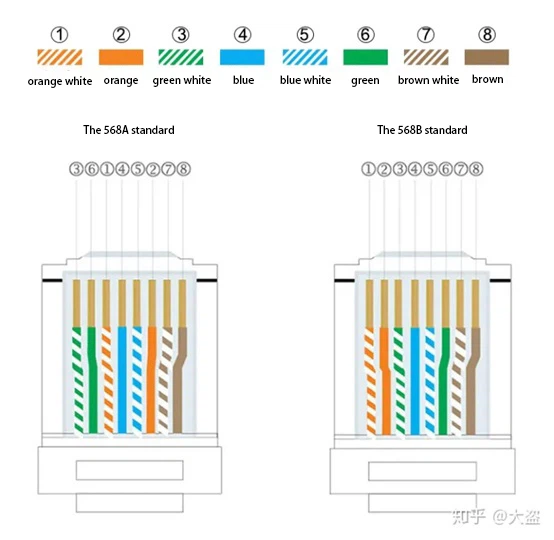

Sequência de fiação de 568a e 568b

Existem dois tipos de conexões de cabo de rede, uma é um cabo com fio direto (T568b) e o outro é um cabo com fio cruzado (T568A).

Cabo com fio direto: geralmente usado para conectar diferentes dispositivos, como computadores que se conectam ao roteador e o roteador que se conecta ao comutador, é a maneira mais comum de uma conexão Ethernet, as duas extremidades do cabo de rede precisam usar a mesma sequência de fiação.

Cabo com fio crossover: também é chamado de cabo de reversão. É um método de conexão usado para conectar o mesmo tipo de dispositivo, como dois computadores se conectando diretamente entre si. Se você usar um cabo reto para conectar dois computadores diretamente sem passar por um roteador ou interruptor, esses dois computadores não poderão se comunicar.

Na China, geralmente existem dois tipos de seqüências de cabos com fio: T568A e T568B.

Standard T568A wiring sequence: 1-Green White, 2-Green, 3-Orange White, 4-Blue, 5-Blue White, 6-Orange, 7-Brown White, 8-Brown.

Standard T568B wiring sequence: 1-Orange white, 2-Orange, 3-Green white, 4-Blue, 5-Blue white, 6-Green, 7-Brown white, 8-Brown.

Cabo com fio direto: as duas extremidades do terminal estão em conformidade com a sequência de fiação T568B padrão, ambas as duas extremidades são a mesma sequência de fios e correspondência um para um.

Cabo com fio crossover: uma extremidade está em conformidade com o padrão T568A e uma extremidade está em conformidade com o padrão T568B.

Gostaria de saber se você encontrou, a diferença entre T568A e T568B é que 1 e 3 comutou e 2 e 6 da sequência de fios comutados. Em outras palavras, o cabo com fio crossover possui apenas quatro seqüências de arame diferentes do cabo com fio reto. Eles são opostos um do outro.

Isso ocorre porque, embora existam quatro pares retorcidos e oito fios de cobre, de fato, apenas quatro deles são usados ​​na rede, a saber, os 1, 2 e 3, 6 pinos no conector Ethernet, eles estão desempenhando o papel de receber e enviar sinais.

Como o cabo com fio crossover é usado para conectar dispositivos do mesmo tipo, uma extremidade do sinal de envio precisa ser conectada à outra extremidade do sinal de recebimento, para que a sequência de fiação das duas extremidades seja revertida.

3.3, as ferramentas necessárias.

Depois de entender a estrutura do cabo Ethernet e da sequência de fiação, você também precisa ter uma ferramenta muito importante, essa ferramenta é chamada de alicate de crimpagem.

Essa ferramenta é muito importante, se você não possui essa ferramenta, é impossível encerrar o conector RJ45 no cabo Ethernet, não tente usar ferramentas como chaves de fenda para prender o conector RJ45, quaisquer outras ferramentas são propensas ao dano dos conectores Ethernet.

Essa ferramenta não é cara, custa apenas uma dúzia de dólares, essa ferramenta, juntamente com as chaves de fenda, as tesouras são todas as ferramentas necessárias para a vida doméstica, se você é uma pessoa que gosta de bricolage, é recomendável obter um alicate!

Impacte o plugue Ethernet com um alicate de crimpagem

3.4, as etapas de rescisão

A próxima é a parte mais importante, após o ensino da teoria, é hora de praticar, existem 7 etapas da seguinte maneira.

3.4.1, com base na necessidade de confirmar se o cabo Ethernet que você fará é um cabo com fio ou um cabo com fio de cruzamento, o uso geral da família é um cabo com fio reto.

3.4.2, descasque a jaqueta externa do cabo Ethernet até 3 cm das extremidades do terminal com alicates, lembre -se de não tirar a jaqueta dos oito fios internos de oito cobre. Divida os 4 pares torcidos e organize -os na sequência correta.

3.4.3, coloque os fios principais dispostos na posição do cortador, corte os fios de uma maneira alinhada e mantenha os fios restantes com 1,5 cm de comprimento.

3.4.4, insira os oito pequenos fios de cobre no slot do conector Ethernet e empurre todos os fios principais até o final.

3.4.5, coloque o conector RJ45 no orifício do alicate de crimpagem e pressione -o com o alicate de crimpagem, os alicates de crimpagem podem perfurar a jaqueta externa dos 8 fios de cobre para que o condutor dos fios possa tocar as pinutas do conector Ethernet e você pode puxar o plugue até que você ouça um ruído de crise.

3.4.6, até agora, uma extremidade do cabo foi encerrada no conector RJ45. Usando o mesmo método, você pode encerrar a outra extremidade do cabo.

3.4.7, após as duas extremidades do cabo, são encerradas, o cabo de remendo deve ser testado com um testador Fluke. Se todas as luzes estiverem acesas, isso significa que a terminação de cabo será bem -sucedida, se não houver testador de cabo por perto, você poderá conectar o cabo de rede diretamente à porta RJ45 do computador para testar se o computador pode acessar a Internet, normalmente o acesso à Internet significa que a rescisão do cabo é bem -sucedida.

Testador de cabo
