Cabo de LAN de fibra óptica, tranças, cabos de remendo e cabos ópticos

Este artigo apresenta sistematicamente esses componentes por meio de aplicações de transmissão de fibra óptica e processos de splicing, detalhando seus usos e diferenças entre os cenários . leitores que buscam apenas conclusões -chave podem prosseguir diretamente para o resumo .

Conforme descrito emT13: Fundamentos de fibra óptica, Uma fibra óptica é um guia de onda dielétrico cilíndrico coaxial com um índice de refração do núcleo excedendo o de seu revestimento . fisicamente, uma fibra nua enrolada aparece como mostrado abaixo:

O termo "fibra óptica", quando não modificada, geralmente se refere a fibra nutrida apenas a camada de núcleo, revestimento e revestimento . essa estrutura mínima depende do revestimento para proteção, distinguindo-o de cabos de fibra de água .}fibras nuas.

As fibras nuas podem ser usadas na transmissão óptica?
Sua viabilidade depende do ambiente .

In controlled settings like laboratories or production floors, bare fibers excel for testing simulated optical transmission lines. Their compact core diameter allows tens of kilometers to be wound onto small spools, eliminating multi-segment splicing (common with optical cables) and reducing average losses. The spools' modest footprint further enhances praticidade .

No entanto, em dosos ambientes ao ar livre, ductos subterrâneos, enterro direto, subaquática ou instalações aéreas-da-fibras da barrar as torna inadequadas .

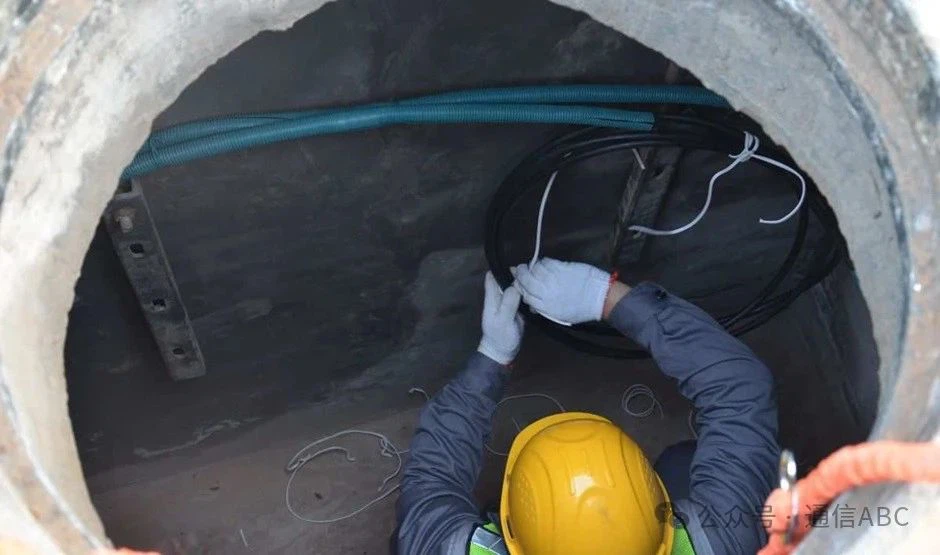

Cabos ópticos do duto

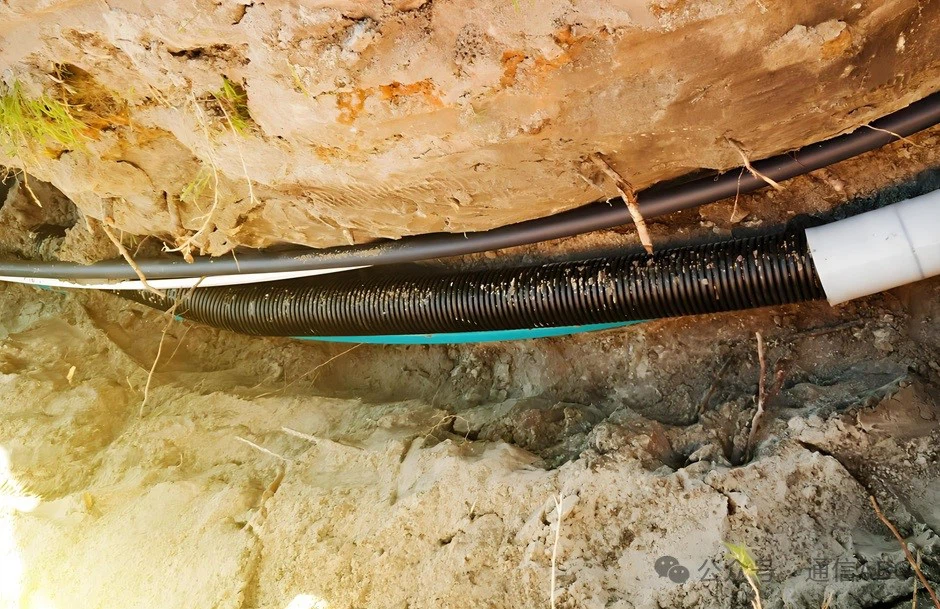

Cabos ópticos diretos-buriais







Cabos ópticos aéreos



Aqui, cabos de duto, diretamente-berialcabosE os cabos aéreos demonstram recursos de transmissão de longa distância superior da fibra óptica em relação a outros meiosT7: Vantagens da comunicação de fibra óptica) . confinando fibras ao uso interno limitaria severamente sua utilidade, pois as rotas de longo curso inevitavelmente atravessam as áreas desprotegidas .

Solução:
Ao integrar estruturas de proteção adaptadas às demandas ambientais, as fibras são projetadas emcabos ópticos-Enstração de confiabilidade e desempenho em condições extremas . ecabo ópticoconsiste em fibras ópticas e materiais de proteção para transmissão de sinal em redes de comunicação .



Fibra óptica:O núcleo de transmissão de sinal, modo único (SMF) ou modo múltiplo (MMF), selecionado pelas necessidades de distância e largura de banda .

Bainha:Camada externa protegendo contra danos físicos e ambientais .

Membro da Força:Reforço interno (e . g ., fibra de vidro) para estabilidade mecânica .

Material de enchimento:GAP FILLER (E . g ., adesivo) protegendo o posicionamento da fibra .

Camada de buffer:Proteção suplementar contra danos .

Os projetos variam de acordo com o aplicativo (interno/externo/subterrâneo), cada um otimizado para condições específicas .

A comunicação de fibra óptica transmite informações por meio de fibras ópticas entre locais,



Exigindo linhas de cabos ópticas implantadas entre pontos de extremidade . notavelmente, a maioria dos cabos contém vários cabos de queda de fibras ou tipos especializados .

Como observado emT14: conectores/adaptadores de fibra óptica, os cabos curtos formam linhas estendidas por meio de splicing ou conectores . fusion splicing cria conexões permanentes ideais para configurações estáticas, enquanto os conectores oferecem flexibilidade onde é necessária a reconfiguração frequente .



Por que os conectores não estão pré-instalados durante a produção de cabos?
Duas razões principais:

Perda de inserção:Os conectores introduzem perdas mais altas que as emendas; Uso excessivo em vãos longos degrada a integridade do sinal . Assim, os conectores são reservados para pontos nodais, com a emenda dominando em outros lugares .

Restrições de instalação:Os conectores pré-terminados podem impedir o roteamento de cabos (e . g ., através de ductos estreitos) e exigir manuseio meticuloso devido ao seu componentes de precisão que complicava a implantação .

Alternativas de rescisão de campo?
A terminação de campo manual falha em alcançar o contato de face final ultra-precise crítico para a transmissão de sinal . A fabricação de conectores requer polimento simultâneo de fibra e férure de cerâmica sob condições controladas-um processo inviável no local sem transporte de equipamentos impraticáveis ​​.}}}}}}}

Resolução: Pigtails
Segmentos de fibra terminados por tranças com conectores em uma ponte final essa lacuna, permitindo que as terminações de grau de fábrica sejam unidas em cabos durante a instalação, equilíbrio de desempenho e praticidade .

O que é um rabo?
Um rabo é um cabo de fibra óptica com um conector em apenas uma extremidade .

Ao unir a extremidade sem conector de uma única fibra em um cabo óptico, ele fornece uma interface de conexão . O comprimento da fibra do Pigtail pode ser personalizado conforme necessário ., enquanto a emenda resolve o problema do conector, ele introduz dois novos desafios:

O conector de fibra óptica, o ponto de emenda entre pigtail e cabo e a fibra exposta do Pigtail são todos vulneráveis ​​a fatores ambientais-eles não podem ser deixados desprotegidos .

Os nós de rede podem abrigar vários cabos ópticos, cada um contendo dezenas ou até centenas de fibras . depois de equipar essas fibras com conectores, o gerenciamento adequado se torna crítico--você terá a sorte de evitar criar problemas maiores, e muito menos manter a conveniência .}}

A solução: caixas de distribuição de fibras
A instalação de uma caixa de distribuição de metal selada em nós aborda os dois problemas, fornecendo proteção à prova d'água, à prova de poeira e resistente a danos . enquanto essas caixas são acessórios comuns na estrada, geralmente passam despercebido .

Internamente, eles contêm várias bandejas de flange/bandejas de emenda (mostradas abaixo)

De um modo geral, o flange possui um traço no interior, que pode ser usado para splicing de fusão com cabos ópticos . Sua estrutura interna é mostrada na figura abaixo .

Quando os cabos atingem a caixa de distribuição:

Um comprimento reservado é despojado e protegido para proteger os pontos de emenda das forças de tração .

As fibras expostas são emendas para tranças dentro da bandeja, com adaptadores que fornecem interfaces externas .

A rotulagem adequada de cada fibra garante manutenção fácil .

Nota: Um gráfico de sequência de fiação de fibra dentro da porta registra informações de fibra de fibra . Como mostrado nos diagramas de quadros de distribuição óptica, cada fibra de cabo se conecta através de tranças emendadas através de adaptadores .

Jumpers de fibra são cabos de conexão dupla (exemplo abaixo) .

Observe alguma coisa? Este cabo de remendo de fibra possui diferentes ends-LC/UPC e SC/APC-embora os conectores correspondentes também sejam comuns . Por quê?

Conforme detalhado emT14: conectores de fibra óptica, os fabricantes usam interfaces variadas para seus dispositivos . jumpers de conexão híbrida permitem a compatibilidade entre equipamentos configurados de maneira diferente .

Como os saltadores têm conectores nas duas extremidades, eles vinculam diretamente as portas adaptadoras correspondentes em bandejas de emenda . futuras reconfigurações simplesmente requerem reposicionamento de saltadores de fibra . A animação abaixo demonstra essa função "salto" claramente .}}}.}







O que eles compartilham: todos transmitem principalmente sinais de luz através de fibras ópticas .

Principais diferenças:

Fibra óptica:O componente principal (fios nus quando não especificados) .

Pigtail:Cabo de conexão única com revestimento básico, fornecendo interfaces de conexão .

Cordas de remendo de fibra:Cabo de conexão dupla para links curtos entre dispositivos; A proteção varia das versões básicas a reforçadas para ambientes severos .

Cabo óptico:Fibra + Materiais Protetores projetados para condições de implantação específicas .

Este passo a passo ilustra como esses componentes trabalham juntos em aplicações práticas esclarecendo seus papéis e distinções .
