Técnicas de fiação do painel de patches de rede e módulos Keystone e módulos sem ferramentas
Oct 29, 2024
Deixe um recado
1. Método de perfuração do painel de patches de rede:
1.1 Ferramentas de preparação:
Painel de patches de rede,Gerente de cabo, cabo de rede, stripper de arame,ferramenta de crimpagem, gravatas.
1.2 Processo de fiação do painel de patches de rede:
A. Use uma pequena ferramenta amarela oustripper de arame Para remover a jaqueta externa docabo de rede.
B. jaqueta externa despojada doCabo CAT6.
C. corte o esqueleto em forma de cruz doCat6 pcordão atch.
D. Insira o cabo de rede nos slots terminais correspondentes de acordo com a sequência especificada.
E. Use a ferramenta de crimpagem para aparar o excesso de cabo.
F. Anexe o gerente de cabo à porta do painel de patch.
G. Prenda o cabo ao organizador do cabo com gravatas com zíper para impedir que ele caia.
H. Use parafusos do gabinete para consertar oPainel de patches de rede para o gabinete de rede.

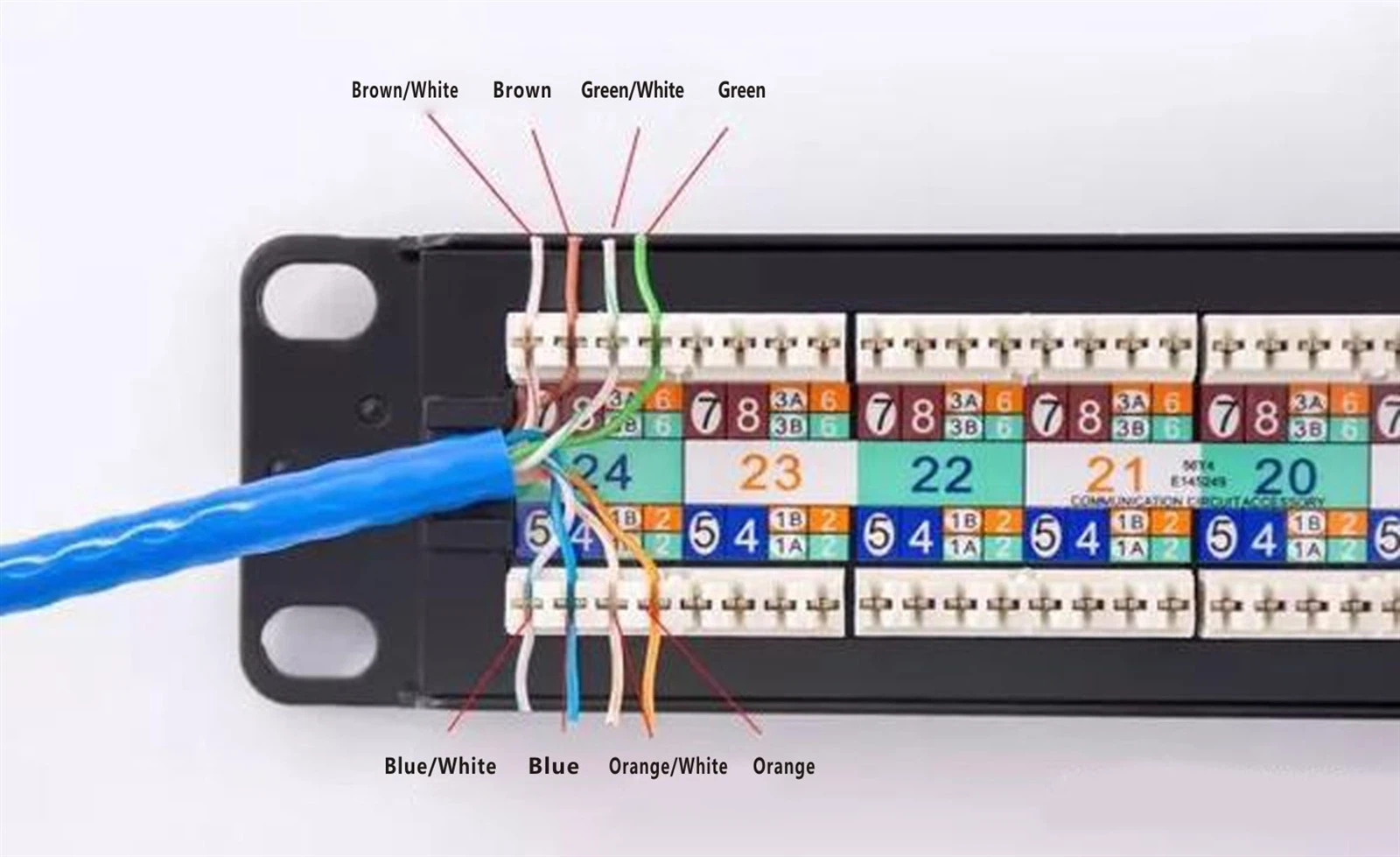

1.3 Sequência de fiação T568B:
A. Observe a sequência de fiação noPainel de patchQuando a fiação, como T568a e T568b têm sequências diferentes.
B. Diferentes marcas de painéis de patch também podem ter diferentes seqüências de fiação; portanto, sempre preste atenção às marcas de sequência no painel de patch.
2. Fiação do módulo Jack Keystone
2.1 Ferramentas de preparação:
Painel de rede,Módulo Keystone, faca amarela pequena, cabo de rede, tesoura.
2.2 Processo de perfuração do módulo Keystone:
A. Use uma pequena faca amarela ou stripper de arame para remover a jaqueta externa docabo de rede.
B. Organize os fios de acordo com o guia de fiação do módulo Jack e coloque -os noMódulo JackGrampos de arame.
C. Use a faca amarela pequena para pressionar os fios nos grampos de arame.
D. Durante o processo de prensagem, oalicateDeve ser mantido verticalmente e aplicar uma pressão repentina e firme para pressionar de uma só vez.
E. Apare o excesso de cabo de rede.
F. terminou oKeystone Jackinstalação.
G. Insira o conector Keystone no painel.
H. Produto acabado.

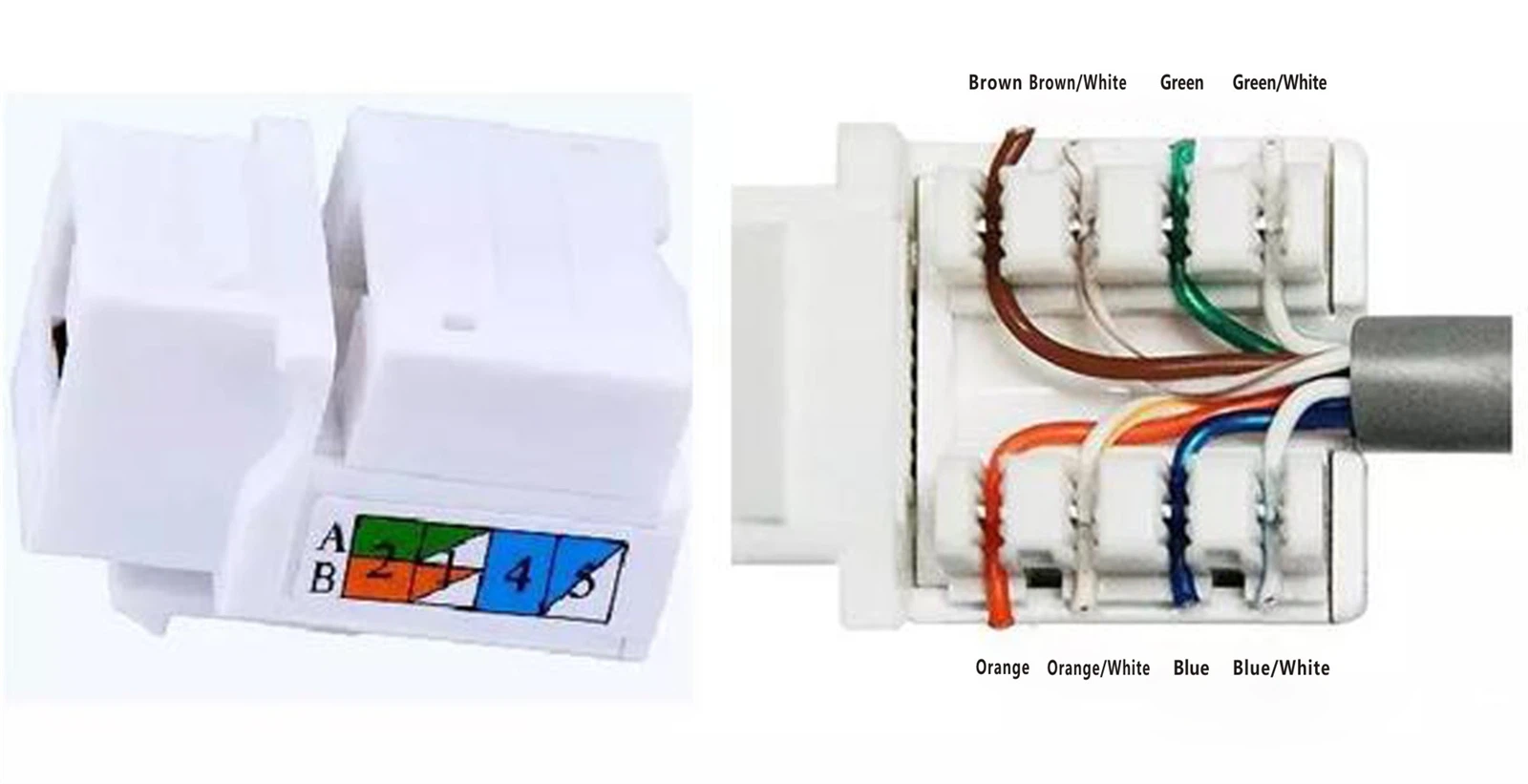

2.3 Sequência de fiação T568:
Siga a sequência de fiação codificada por cores indicada no módulo.
3. Painéis de patch sem ferramentas e módulos Keystone
Ambos funcionam com o mesmo princípio, usando os clipes embutidos do módulo para pressionar o cabo de rede diretamente nos grampos de arame do módulo, eliminando a necessidade de perfurar as etapas.
