Como julgar a qualidade dos cabos de rede?
Jul 14, 2023
Deixe um recado
Em projetos de engenharia de baixa tensão, os cabos de rede são amplamente utilizados e muitos amigos geralmente perguntam como determinar a qualidade dos cabos de rede. Todos sabemos que muitos problemas comuns em projetos estão diretamente relacionados à qualidade docabos de rede. Especialmente em projetos de vigilância, a causa mais facilmente negligenciada de falhas é frequentemente relacionada aos cabos de rede. Como o meio de transmissão mais usado, é necessário entender como identificar a qualidade dos cabos de rede. Nesta edição, vamos resumir os quatro métodos para determinar a qualidade dos cabos de rede juntos.
De fato, geralmente existem dois tipos de cabos de rede inferior:
Um tipo é o material do fio do núcleo, como ferro revestido de cobre, aço revestido de cobre e cobre impuro.
O outro tipo é o diâmetro do fio, que geralmente é menor que o padrão da indústria.

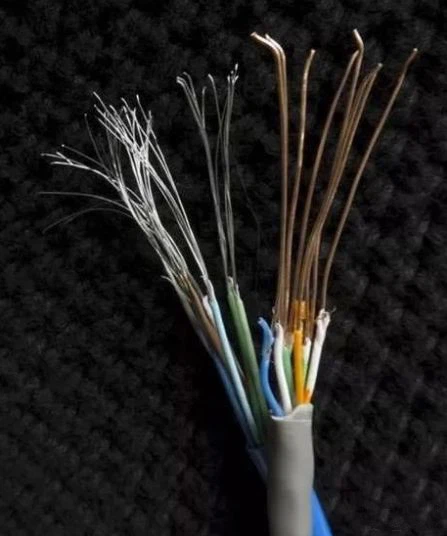

1. Distinga da flexibilidade do cabo de rede.
Bons cabos Ethernet geralmente são feitos de cobre puro e têm uma sensação suave e completa. Eles podem ser facilmente dobrados e retornarão gradualmente à sua forma original após a flexão. Por outro lado, alguns fabricantes adicionam outros elementos metálicos para reduzir custos, resultando em fios rígidos que não são facilmente dobrados, têm uma sensação deprimida e não recuperam sua forma original após a flexão, o que pode causar facilidade durante o uso.
2 Distinguir da inflamabilidade do cabo de rede.
Geralmente, os materiais usados para fazer cabos Ethernet devem ter resistência à chama. Ao escolher um cabo Ethernet, você pode verificar a inflamabilidade da bainha externa para determinar sua autenticidade.
Em um teste específico, você pode cortar cerca de 2 centímetros da bainha externa do cabo Ethernet com tesoura e depois usar um isqueiro para queimá -lo. A bainha externa de um cabo Ethernet genuíno derreterá e se deformam gradualmente sob a chama, mas não se acenderá por si mesmo.
Você também pode obter um cabo Ethernet genuíno e um falsificado, e simultaneamente os acende com um isqueiro. Após alguns segundos, o cabo Ethernet genuíno deve emitir apenas fumaça branca e gradualmente derreter e se deformar com o tempo. Por outro lado, o cabo de rede falsificado captura facilmente fogo em menos de 2 segundos, acompanhado por uma quantidade significativa de fumaça preta.
3. Distinguindo da pureza da cor do núcleo do fio
Corte a bainha externa, remova o isolamento e corte uma pequena seção do condutor para observar a seção transversal. Se for puro cobre, parecerá uniformemente dourado. No entanto, se houver ferro, alumínio ou outras ligas misturadas, podem ser vistas impurezas brancas ou pretas óbvias.
Além disso, ao aquecer a superfície do condutor de cobre com uma chama, ele ficará preto do lado de fora, mas permanece amarelo por dentro. Depois de limpar a parte enegrecida, o cobre ainda manterá sua cor original. No entanto, se contiver ferro, não importa como você o limpe, ele permanecerá uma cor preta opaca.
Para determinar se o fio é fortemente misturado com ferro, você pode cortar uma pequena seção do núcleo de cobre, remover o plástico circundante e ver se você pode levantá -lo com uma chave de fenda. Como as chaves de fenda têm propriedades magnéticas, elas não podem ser atraídas para o cobre puro. No entanto, com impurezas de ferro, a situação é diferente. Produtos falsificados com impurezas de ferro podem reduzir custos, mas causar resistência incompatível, resultando em distâncias de transmissão reduzidas e em velocidade de transmissão diminuída.
4. Usando o método de medição de resistência para determinar o fio
4.1 Este é o método mais direto e convincente.
Utilizamos a faixa de resistência de um multímetro digital para medir os núcleos correspondentes do cabo de rede. O valor de resistência obtido pode ser comparado com base nos parâmetros fornecidos abaixo para determinar a qualidade do cabo de rede.
4.2 Como medir?
Ao medir o cabo de rede, você pode enrolar um fio de cobre único em torno do multímetro, soltar sua mão e a resistência medida deve ser normal. Geralmente, materiais diferentes têm valores de resistência diferentes. Observe que, ao testar a resistência de um único núcleo do cabo de rede, ele deve ser o mesmo núcleo, o que significa que deve ter a mesma cor.
Pegue um cabo de rede de medidores 300- como exemplo:
O valor padrão de resistência para um único núcleo de cobre sem oxigênio no CAT5E é de cerca de 28 ohms.
O valor de resistência padrão para um único núcleo de cobre sem oxigênio em Cat6 está em torno de 21-23 ohms.
O valor de resistência padrão para um único núcleo de alumínio revestido de cobre no CAT5E é de cerca de 85 ohms.
O valor padrão de resistência para um único núcleo de ferro no CAT5E é de cerca de 170 ohms.
O valor padrão de resistência para um cabo de rede banhado a prata é de cerca de 45 ohms. (Aqui, "prata" refere-se a alumínio importado de alta pureza.)
Para cabos do mesmo comprimento e diâmetro: a resistência do ferro é aproximadamente 7 vezes a do cobre, e o alumínio é de aproximadamente 1,7 vezes o de cobre.
4.3 Então, qual é o padrão para resistência ao fio?
O padrão é que a resistência deve ser menor ou igual a 9,5 ohms por cem metros.
Se o valor de resistência do teste de uma caixa completa (300 metros) de cat5e ouCABO CATE6Exceda 30 ohms, definitivamente não é de cobre ou o diâmetro do fio é insuficiente.
