Diretrizes para o cabeamento estruturado
Jun 10, 2023
Deixe um recado
Tecnologia e telecomunicações são essenciais para quase todas as empresas, independentemente de seu tamanho ou setor. Uma parte integrante da rede de uma empresa é sua infraestrutura de cabeamento, que une tudo e determina sua velocidade operacional. Os administradores de rede costumam ouvir que sua rede está baixa devido a cabos, e a pesquisa mostra que até 70% dos problemas de rede são causados por sistemas de cabo de baixa qualidade. A infraestrutura de cabeamento insuficiente leva a um desempenho reduzido, aumento da manutenção, redes não confiáveis e diminuição da produtividade. Considerando que a vida útil média de um sistema de cabos é de apenas 10 anos, é crucial implantar o sistema de cabos com precisão desde o início e equipá -lo com equipamentos de rede confiáveis.
Existe uma solução? A instalação de um sistema de cabeamento estruturado ajudará você à frente de todos os avanços tecnológicos, para que você tenha a infraestrutura adequada para apoiar tecnologias emergentes.
1. O que é um sistema de cabeamento estruturado?

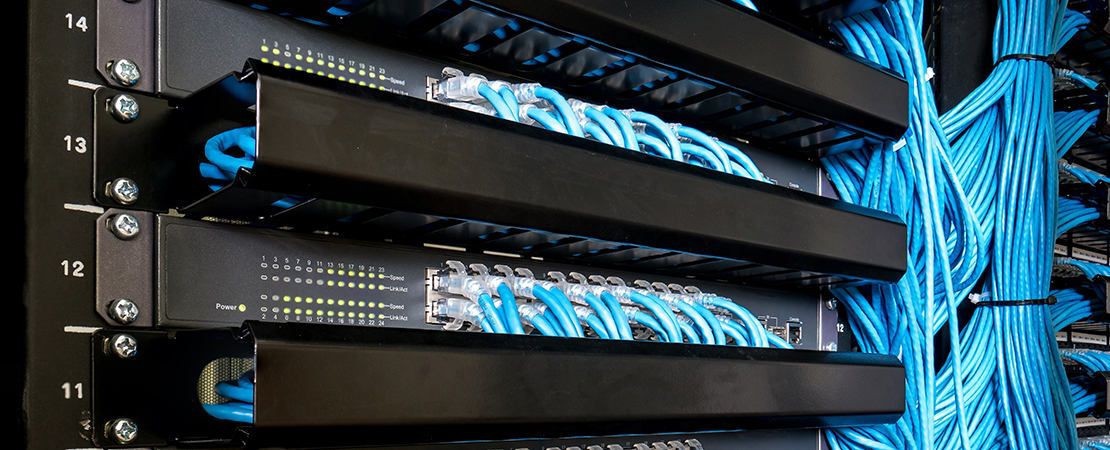

Não é um monte de fios bagunçados (isso é muito comum!). Em vez disso, é um sistema organizado e arrumado que segue os regulamentos e padrões de cabeamento comercial, garantindo maior segurança, segurança, eficiência e recursos orientados para o futuro. Como o nome sugere, essa abordagem de cabeamento "estruturada" fornece um único sistema de rede de mídia mista que pode lidar com todo o tráfego de dados, como voz, dados e vídeo.

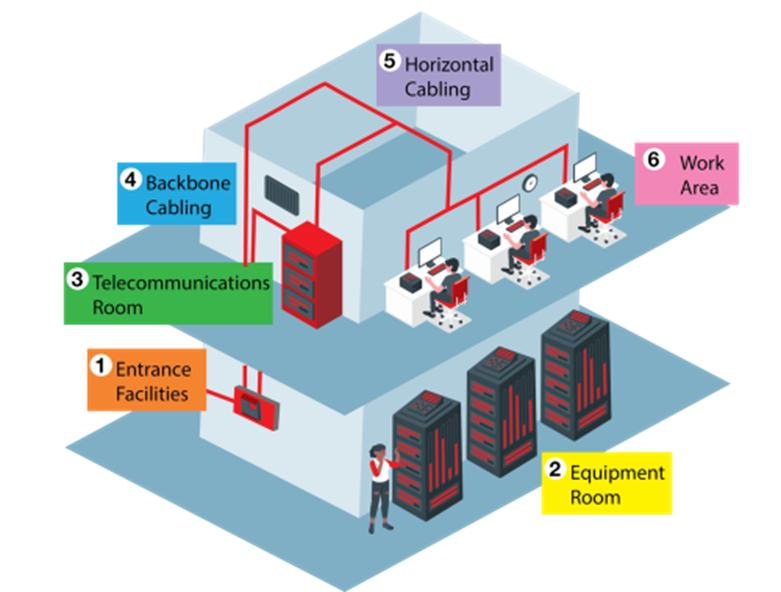

O cabeamento estruturado pode ser dividido em vários componentes, com os mais básicos sendo cabos, interruptores,painéis de remendoe cabos de backbone, que podem ser combinados em um subsistema. Seis subsistemas compõem uma rede de cabeamento estruturada completa:
Instalações de entrada: Em um sistema de cabeamento estruturado, as instalações de entrada são os pontos físicos em que o cabeamento de construção começa e a companhia telefônica ou o cabeamento do provedor de serviços de Internet. Em outras palavras, esses são os pontos em que a instalação ou a empresa premissa agora é responsável pelo cabeamento.
Salas de equipamentos: as salas de equipamentos são salas que abrigam quaisquer pontos de integração de equipamentos ou sistema. Você normalmente encontra interruptores e roteadores para cabos estruturados aqui.
Salas de telecomunicações: as salas de telecomunicações têm pontos de rescisão para cabeamento de backbone e cabeamento horizontal, incluindo cabos de fibra ópticaou cordões de remendo.
Caple de backbone: o cabeamento de backbone consiste em cabos reais que são executados em todo o sistema. Pode ser o cabeamento entre conexões cruzadas horizontais e conexões cruzadas intermediárias ou entre conexões cruzadas intermediárias e principais conexões cruzadas.
Cabamento horizontal: o cabeamento horizontal em um sistema de cabeamento estruturado conecta as salas de telecomunicações às saídas ou áreas de trabalho da instalação. Geralmente é o cabeamento que conecta computadores de escritório e evita a perda de dados.
Área de trabalho: A área de trabalho é onde estão localizados os dispositivos do usuário final. É onde dispositivos como computadores, telefones hospedados ou dispositivos habilitados para Wi-Fi conectados às saídas de parede na área de trabalho estão conectados.
2. Por que um sistema de cabeamento estruturado é importante?
Um sistema de cabeamento estruturado meticulosamente projetado e perfeitamente instalado fornece a infraestrutura de fiação que oferece desempenho excepcional e oferece flexibilidade adicional para acomodar mobilidade, adições e alterações. Ele maximiza a disponibilidade do sistema e prova a confiabilidade do sistema de cabeamento no futuro.
O custo-efetividade é uma das decisões mais econômicas e oportunas que você pode tomar para o seu negócio, tendo um design abrangente e a instalação adequada da tecnologia de sistema de cabos estruturados. Ele permite que ações, adições e alterações de rotina sejam mais rápidas e eficientes, com vantagens tangíveis e intangíveis. O aumento da produtividade, o lançamento mais rápido de aplicativos estratégicos da empresa e recursos e recursos de solução de problemas mais eficientes ajudarão a qualquer empresa a obter maior sucesso.
Adaptabilidade e escalabilidade são consideradas na construção da tecnologia estruturada do sistema de cabeamento. Normalmente, esses sistemas podem suportar largura de banda muito alta e precisa. Ser capaz de atualizar os requisitos do sistema de telecomunicações sem grandes revisões para sua tecnologia atual de cabeamento pode salvar sua empresa uma quantidade significativa de tempo e dinheiro. Além disso, quando sua empresa supera a escala do seu edifício atual, é muito mais fácil transferir sua tecnologia de sistema de cabeamento e reinstalar sua infraestrutura de rede do que realocar um sistema de cabeamento antigo complexo.
O tempo de inatividade reduzido é um desafio para identificar e resolver erros em um sistema de cabeamento confuso. Além disso, é provável que um sistema de cabeamento desorganizado cause confusão e erros durante o processo de configuração inicial. Quando a situação surgir e suas linhas telefônicas falharem, a solução de problemas do hardware correto levará mais tempo se a equipe precisar desembaraçar um monte de cabos de rede confusos. Quando a infraestrutura é mais fácil e rápida de reparar, seus sistemas de cabeamento de voz e dados serão mais eficientes e confiáveis.
Os sistemas de cabeamento estruturados bem organizados são extremamente sistemáticos e sem esforço para usar, tornando-os o método mais eficiente para implementar em seu espaço de trabalho. Os sistemas de cabeamento estruturados são fáceis de gerenciar e manter, e também são um investimento inicial único que pode trazer lucros para sua empresa nos próximos anos.
Suporte para vários sistemas e aplicações: o cabeamento estruturado de fibra óptica funciona em sinergia com outros sistemas e aplicações, criando um ambiente de negócios ideal. Atualmente, muitas empresas operam em vários locais, o que pode complicar as reuniões de negócios em tais ambientes. Ao adotar um sistema de cabeamento estruturado em sua organização, você pode otimizar facilmente a complexidade trazida por diferentes locais. O sistema fornece software VoIP que permite reuniões de negócios remotas.
Além do conhecido software VoIP, os sistemas estruturados de cabeamento também suportam sistemas de câmera de segurança. Com um sistema de cabeamento de vigilância, você pode monitorar várias atividades da sua empresa em qualquer local.
Investimento para o futuro: enquanto os sistemas de cabeamento convencionais atendem principalmente às operações comerciais atuais, os sistemas de cabeamento estruturados de fibra óptica se concentram no futuro. Esse recurso faz com que os sistemas de cabos estruturados de fibra óptica se destacem entre produtos semelhantes. Além disso, o sistema tem alta largura de banda, tornando mais conveniente apoiar o crescimento da sua empresa.
Manter clientes existentes e adquirir continuamente novos clientes são preocupações para todas as organizações. O investimento em sistemas de cabeamento estruturado para dados e voz fornece espaço para comunicação instantânea e contínua com todos os consumidores. Com as perspectivas de ganhar novos clientes e reter os existentes, os sistemas estruturados de cabeamento são realmente um projeto para o futuro.
3. Quais regulamentos e padrões existem para cabeamento estruturado?

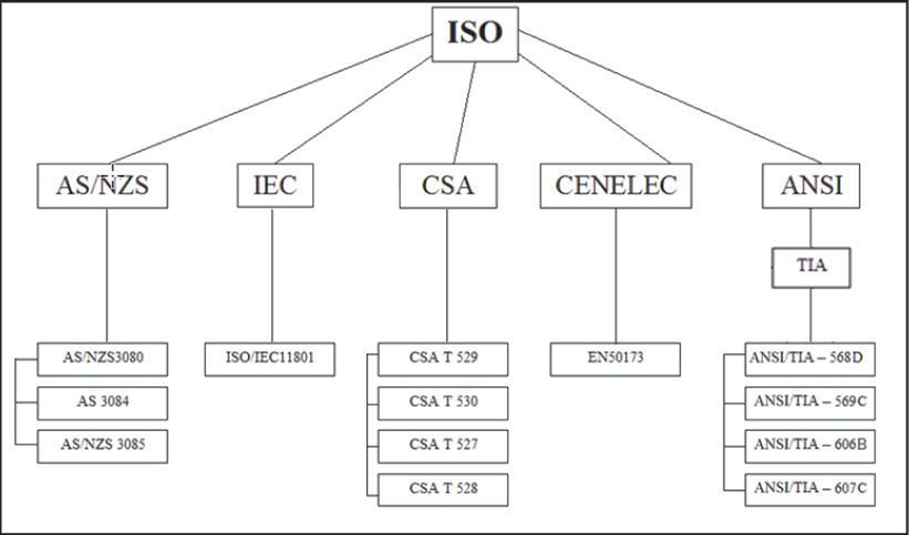

Ao longo dos anos, o cabeamento passou por muitas mudanças. Até o início dos anos 90, os sistemas de cabeamento eram tipicamente proprietários, específicos do fornecedor e menos flexíveis. No entanto, com o desenvolvimento de instalações de cabeamento, os sistemas proprietários deram lugar a soluções abertas e flexíveis que podem ser usadas por vários fornecedores e aplicações. Essa mudança foi causada por sistemas de cabeamento estruturados baseados em padrões. Essa aceitação é impulsionada não apenas pelos clientes, mas também por organizações de padrão internacionais, graças às colaborações entre muitos provedores de telecomunicações e essas organizações.
ISO (Organização Internacional de Padronização): Esta é a principal organização de padrão internacional para sistemas de telecomunicações.
IEC (Comissão Internacional Eletrotécnica): Esta é uma organização que certifica o desempenho elétrico dos componentes. Juntamente com a ISO, a IEC desenvolveu o padrão ISO/IEC 11801 (cabeamento genérico para instalações de clientes).
CENELEC (Comitê Europeu de Padronização Eletrotecnical): O CENELEC desenvolveu o padrão EN 50173, que é usado em certas regiões européias. Regiona essencialmente o padrão ISO/IEC 11801.
AS/NZS (Padrões Australianos/Nova Zelândia): AS/NZS desenvolveu um padrão semelhante chamado AS/NZS 3080.
CSA (Canadian Standards Association): A CSA desenvolveu o CSA T529, um padrão semelhante ao ISO/IEC 11801 amplamente utilizado no Canadá.
3.1 ANSI/TIA -568.
A ANSI (American National Standards Institute) é uma organização à qual outras organizações e órgãos padrão relatam e através dos quais relatam, incluindo a TIA (Associação da Indústria de Telecomunicações) e a EIA (Electronic Industries Alliance).
O TIA e o ANSI desenvolvem em conjunto os padrões de comunicação para instalações comerciais, incluindo ANSI/TIA -568. D (padrão de cabeamento de telecomunicações de construção comercial). Inicialmente liberado como ANSI/TIA -568 em 1991, foi posteriormente lançado como ANSI/TIA -568 A em 1995, seguido por 568b. As atualizações mais recentes são ANSI/TIA -568. C e o ANSI/TIA atual -568. D Conjunto padrão. Seu objetivo é planejar e instalar sistemas estruturados de cabeamento em edifícios comerciais, especificando um sistema de cabeamento de telecomunicações genéricas que suporta ambientes de vários produtos e vários fornecedores. Em outras palavras, fornece uma linha de base comum para o design e a instalação de cabos de telecomunicações e a conexão de hardware em edifícios comerciais.
3.2 ISO/IEC 11801 Edição 2 padrão
A ISO/IEC 11801 é conhecida como padrão de cabeamento genérico para instalações de clientes. Seu objetivo é fornecer um padrão mundial para o design, instalação e gerenciamento de sistemas de telecomunicações em edifícios comerciais. Todos os outros padrões a seguir são ajustados com base nas ISO/IEC 11801 específicas para suas respectivas regiões.
4. Por que a certificação e a obtenção de uma garantia 25- ano é importante?
A infraestrutura de rede confiável é diretamente responsável pela produtividade, eficiência do serviço e expansão dos negócios modernos. As linhas de telecomunicações de cobre e fibra óptica de cada rede são componentes críticos que não devem não ser testados. A certificação é o teste mais minucioso do cabeamento de rede, garantindo que o sistema de cabeamento atenda aos padrões estritos de desempenho e instalação. Ao certificar redes com fio, as falhas podem ser reduzidas. Alguns benefícios incluem:
Eliminação de materiais e processos abaixo do padrão.
A certificação de cabo é mais barata que os reparos.
Certificação e recertificação de cabos à prova de futuro da infraestrutura.
O cabeamento incerta é igual ao capital encalhado.
Reduzir o desperdício é uma boa política.
Os cabos certificados são mais valiosos do que os cabos incertificados. Sempre queremos obter o valor máximo de nossos investimentos. Ao olhar para o cobre eusinas de cabo de fibra óptica, uma das melhores maneiras de obter mais valor é garantir que ele vem com uma garantia de reposição de longo prazo diretamente do fabricante de cabos. Somente através de testes de certificação de cabo você pode obter cobertura completa de garantia do fabricante. Se você não puder provar a conformidade com os resultados dos testes de certificação, seu cabeamento não será totalmente coberto pelas garantias da maioria dos fabricantes.
A obtenção de uma garantia de fabricante totalmente certificada deve ser vista como uma apólice de seguro contra futuras quedas de energia causadas por quaisquer defeitos de cabeamento físico. Uma vez que uma planta de cabo é colocada em produção, mesmo uma breve interrupção que dura apenas alguns minutos pode ter um impacto significativo em uma organização do ponto de vista operacional e de lucratividade. Dependendo do tipo e duração da interrupção, as empresas podem perder centenas para milhares de dólares em receita. A execução com cabos de cobre e fibra óptica totalmente garantidos é uma camada adicional de proteção contra quedas repentinas de energia devido à fabricação ou instalação inadequada de cabeamento.
Certificação e garantias abrangentes para cabos de cobre e fibra óptica são benéficos não apenas para clientes finais, mas também para contratados de instalação de cabo. Os contratados não são mais obrigados a apoiar a qualidade de seus cabos. Em vez disso, ter uma garantia apoiada pelo fabricante elimina qualquer risco relacionado a defeitos de cabeamento físico que os contratados de instalação possam encontrar no futuro. Portanto, se alguma falha for descoberta no cabeamento no futuro, o custo da substituição será coberto pelo fabricante. No final, o cliente final e o contratado de cabeamento estruturado se beneficiarão. É por isso que o teste de certificação adequado para garantias abrangentes é tão importante.
Garantia de Cobtel 25- ano
A garantia 25- de Cobtel fornece aos destinatários a garantia de que o sistema de cabeamento Cobtel que eles instalam oferecerão o desempenho e a estabilidade necessários para atender aos seus requisitos de rede de longo prazo. O programa oferece um desempenho e garantia de aplicativos de padrões baseados em padrões 25-, aplicáveis a todos os links de cabo Cobtel certificados e registrados em um projeto de instalação.
5. O que cobre a garantia 25- ano?
Padrões - A garantia 25- ano demonstrará que o sistema de cabeamento está em conformidade com os mais recentes padrões relevantes de ISO e ANSI/TIA.
Produtos - a garantia 25-CobtelOs produtos não têm defeitos.
Instalação - A garantia 25- ano verificará se o sistema de cabeamento foi instalado pelos instaladores de Cobtel qualificados.
Desempenho - A garantia 25- ano garantirá que o sistema de cabeamento possa operar por pelo menos 25 anos.
