Diferença entre gerentes de cabo e painéis de remendo

1 O que é umGerente de cabo?



Literalmente falando, um rack de gerenciamento de cabo é uma estrutura de suporte para organizar cabos e geralmente é usado em conjunto com um painel de patch. O rack de gerenciamento de cabos não está diretamente relacionado à transmissão de rede, mas simplifica principalmente o planejamento dos sistemas de conexão cruzada facilita o gerenciamento de cabos e oferece benefícios como evitar a tensão do cabo nos módulos, organizar o roteamento de cabos, reduzir a perda e a interferência do sinal e formar um sistema de fiação manutenção. O tamanho do rack de gerenciamento de cabos é representado em U (unidades de rack) e os tamanhos comuns incluem 1U, 2U, 5U, 42U, 45U e assim por diante.





O rack de gerenciamento de cabos serve ao objetivo de proteger, agrupar e organizar os cabos, o que resulta em cabos arrumados e arrumados no gabinete do servidor, aumentando a aparência geral.



Em projetos de construção anteriores, os cabos de cabo eram frequentemente usados ​​para agrupar cabos, o que poderia manter a limpeza e a aparência do cabo até certo ponto. No entanto, houve um risco oculto associado a essa abordagem. A tensão gerada pelos cabos pode facilmente afrouxar as conexões nas interfaces do módulo no painel de patches, levando a fracas falhas de contato e rede. O uso de uma bandeja de gerenciamento de cabos resolve amplamente esse problema porque fornece suporte aos cabos, impedindo que eles exerçam força nos módulos.

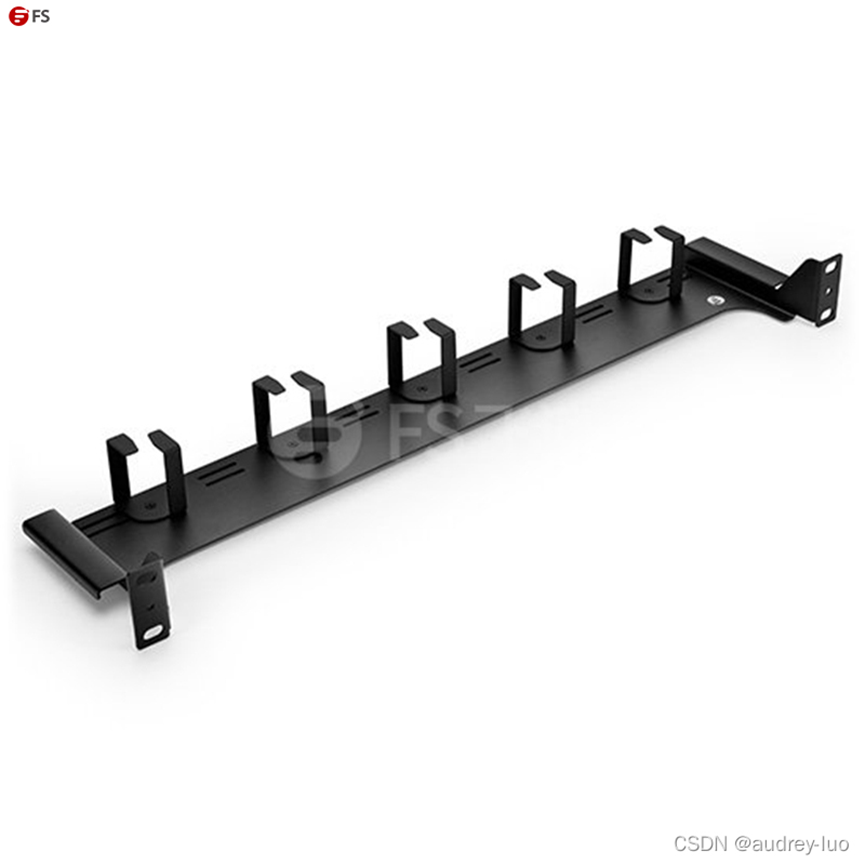

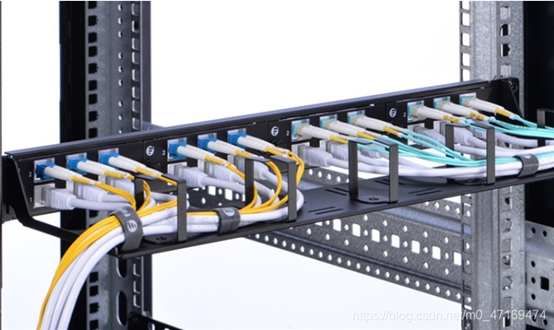

A imagem abaixo mostra uma visualização em close do rack de gerenciamento de cabos após a instalação:

[Imagem: Vista em close-up do rack de gerenciamento de cabo instalado]

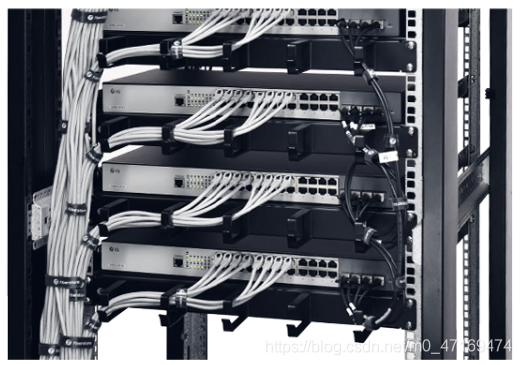

A imagem abaixo mostra o efeito geral da bandeja de gerenciamento de cabos após a instalação:



[Imagem: efeito geral do rack de gerenciamento de cabo instalado]



2 O que é umPainel de patch



Um painel de patches é um dispositivo usado para terminação e conexão de cabo, normalmente servindo como um componente de hub para interconectar subsistemas em um sistema abrangente de cabeamento de construção.



Há um mal -entendido comum de que, sem um painel de patches, a comunicação de rede seria impossível. Este é um equívoco comum entre os indivíduos que são novos em cabos estruturados. É importante observar que um painel de patches é um componente do sistema de cabeamento, não um dispositivo de comunicação do próprio sistema de rede. A rede pode funcionar corretamente, mesmo sem um painel de patches.



Então, o que aconteceria sem um painel de patch? Vamos considerar o seguinte cenário: em um piso específico de um edifício, particularmente no piso onde a sala de servidores está localizada, se um painel de patches não estiver instalado, muitos terminais e interruptores do usuário estariam diretamente conectados com cabos de rede, tornando o gerenciamento altamente inconveniente. Em caso de falhas de cabo, isso exigiria a religação.



Os painéis de patch podem ser classificados com base no meio e incluem categorias como painéis de remendo de pares torcidos, painéis de remendo de cabo de cobre, quadros de distribuição de fibra óptica (ODF), 110- tipo painéis de patch de voz etc., cada um usado para terminar diferentes tipos de cabos.

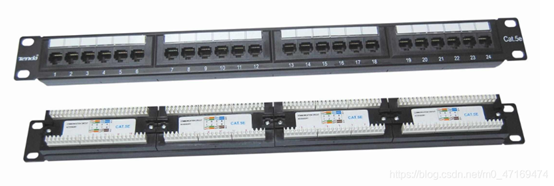

A imagem abaixo mostra um painel de patch de pares torcido:



[Imagem: Painel de patch do par de pares Twisted]



Agora, vamos dar uma olhada nos efeitos dos painéis de patch e terminação de cabos:

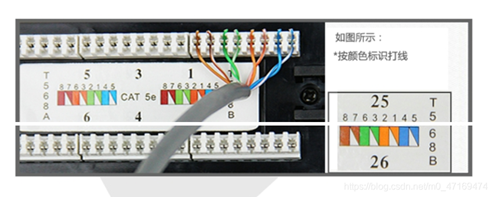

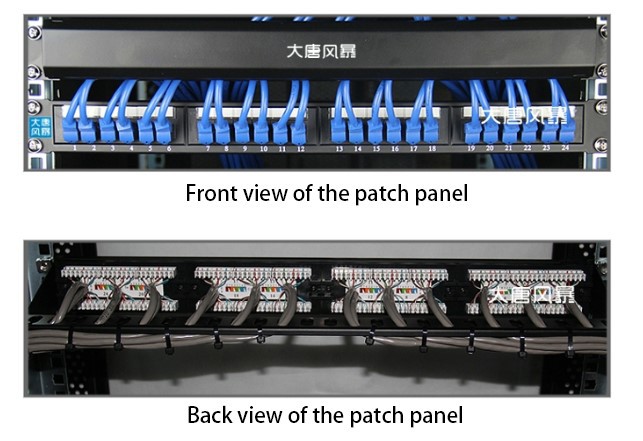

A imagem abaixo mostra o efeito de um painel de patches e terminação de cabo:



[Imagem: Efeito do painel de patches e terminação de cabo]

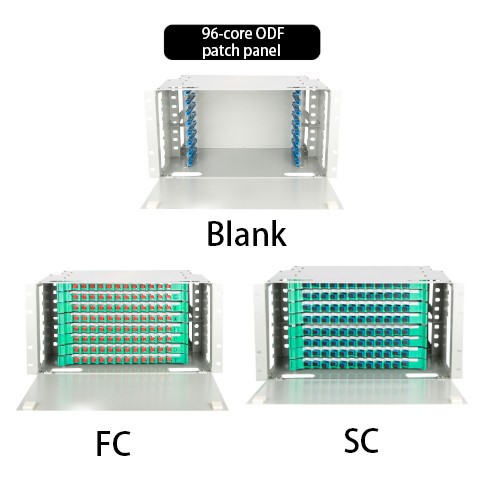

A imagem abaixo mostra um quadro de distribuição de fibra óptica (as portas do quadro de distribuição de fibra óptica variam dependendo do tipo de conector de fibra óptica usado):

[Imagem: quadro de distribuição de fibra óptica]



3 Em seguida, vamos discutir os princípios dos painéis de patch e terminação de cabos:



Com base no conteúdo da seção anterior sobre o processo de terminação de cabos de grande contagem, podemos resumir os princípios dos painéis de patch e terminação de cabos da seguinte forma: os cabos são pressionados na base em uma sequência cromatográfica, e o bloco de conexão é pressionado na base usando uma ferramenta de perfuração para estabelecer a continuidade elétrica com as núcleos de cobre das inserções de inserção de cabelos.



Especificação de painéis de patch: Os painéis de patch de pares torcidos vêm principalmente em duas especificações: 24 portas ou 48 portas. O painel frontal é usado para conectar-se às portas RJ -45 dos painéis de patch, enquanto o painel traseiro é usado para conectar os cabos de pares torcidos que se estendem dos soquetes. Se os cabos de pares torcidos blindados forem usados ​​durante o processo de cabeamento, o painel de patch correspondente também deverá ser um painel de patch de pares torcido blindado para garantir a integridade do sistema de blindagem.



4 painéis de remendo de fibra óptica:

O painel de patches de fibra é um componente importante dos sistemas de gerenciamento de cabos, tornando -o mais conveniente para o sistema de instalação ser móvel, modificado e mantido. Os racks de distribuição de fibra óptica são adequados para gerenciar cabos de jumper de diferentes tipos de interface de fibra óptica e geralmente são categorizados como racks de distribuição de fibra óptica de fibra de fibra LC, racks de distribuição de fibra óptica SC e racks de distribuição de fibra óptica de fibra MTP/MPO.



5 A instalação de painéis de patch

A altura dos painéis de remendo é medida nas unidades de rack (U), onde 1U tem aproximadamente 1,75 polegadas de altura. Os painéis de patch são normalmente instalados de maneira montada em rack, montando-os nos quadros dos armários de distribuição, que geralmente têm 19U de altura.



Ao instalar painéis de remendo em um gabinete, ele não é colocado aleatoriamente, mas escolhido de acordo com a posição de entrada dos cabos no gabinete. Se os cabos forem encaminhados no chão e entre no gabinete a partir da parte inferior, o painel de patch deverá ser instalado na parte inferior do gabinete. Se os cabos forem roteados e entre no gabinete a partir da parte superior, o painel de patch deverá ser instalado na parte superior. Em resumo, a conveniência de remendar entre o painel patch e o comutador deve ser considerada.



6 etapas de instalação para usar o gerente de cabo com painel de patch de fibra

Aqui estão as etapas de instalação para usar um gerente de cabo com um painel de patch de fibra

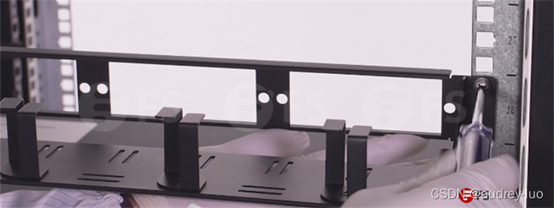

A. Prenda o gerente de cabo e o painel de distribuição de fibra óptica 1U juntos usando parafusos.





B Coloque os adaptadores de fibra óptica no painel de distribuição de fibra óptica 1U e prenda -os com parafusos. Um painel de distribuição de fibra óptica de 1U pode acomodar quatro painéis do adaptador Core LC {2}}.



C Insira os saltadores de fibra óptica LC no painel frontal do rack de distribuição de fibra óptica. Pode acomodar um total de 48 núcleos de fibra.

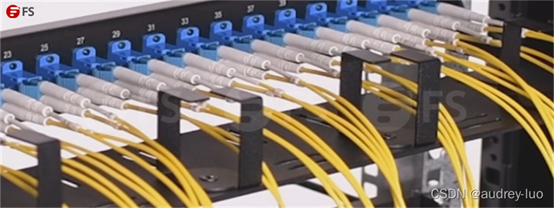

D Use o gerente de cabo para organizar e proteger os cabos com gravatas.
