Diferença entre os cabos Cat5E e Cat6



Você conhece o diferenciamento entre os cabos Cat5E e Cat6? Aqui vou explicar todos eles em todos os aspectos.



Um sistema usandocabos de cobre, fibras ópticas, etc., para conectar terminais e dispositivos interativos dentro ou entre edifícios, fornecendo transmissão de dados e fonte de alimentação.

ANSI/TIA 568. 2- D -Cabo de par de torcidoe componentes
ISO/IEC 11801: 2017 - Tecnologia da informação - cabeamento genérico para instalações de clientes
GB/T 50311-2016 - Código para o design deCabos estruturadosEngenharia do sistema
GB/T 50312-2016 - Código para aceitação de engenharia de sistema de cabos estruturados
IEEE 802.3: Um grupo de trabalho que escreve padrões para o Instituto de Engenheiros de Elétrica e Eletrônica, definindo a camada física e o controle de mídia da camada de dados do controle de acesso à Ethernet com fio.
IEEE 802.3U: Controle de acesso à mídia e protocolos de negociação automática para Ethernet de 100m/s.
IEEE 802.3AB: Protocolo de transmissão Ethernet a 1000m/s com base em 4 pares deCabos Cat5e Twisted Pair.
100/1000: taxas de transmissão de 100 megabits ou 1000 megabits.

Base: banda base.

T (par torcido) indica que o meio de transmissão é parado; F (Fibra óptica) indica que o meio de transmissão é fibra óptica.

Cabo de cobre de par torcido com uma largura de banda de transmissão de 100MHz e uma estrutura de quatro pares de fios.

Cabo de cobre de par de torcidocom uma largura de banda de transmissão de 250mHz, uma estrutura de quatro pares de fios e um esqueleto em forma de cruz.



Atenuação para a proporção de diafonia - Far End.



Atenuação da soma de poder para a relação interstada - Far End.





Os engenheiros da indústria de cabos estruturados sabem que, para 100 megabits, dois pares de cabos de quatro núcleos Cat5e Twisted são comumente usados ​​no cabeamento diário. Esta construção deixa 4 núcleos redundantes em cabos Cat5E. Muitos engenheiros se perguntam por que os cabos Cat5E, originalmente projetados para redes de 100 megabits, não são apenas feitos com dois pares de quatro núcleos para começar. Isso também pode evitar o desperdício material. De fato, fazendoCabos CAT5ECom quatro pares de oito núcleos, não é um desperdício, pois existem padrões para a aplicação de quatro pares de cabos de pares torcidos em meios de transmissão de 100 megabit.

É necessário mencionar o IEEE 802.3U aqui. Este padrão define três tipos principais de 100 megabits de transmissão de rede: 100BASE-TX, 100BASE-FX e 100BASE-T4.

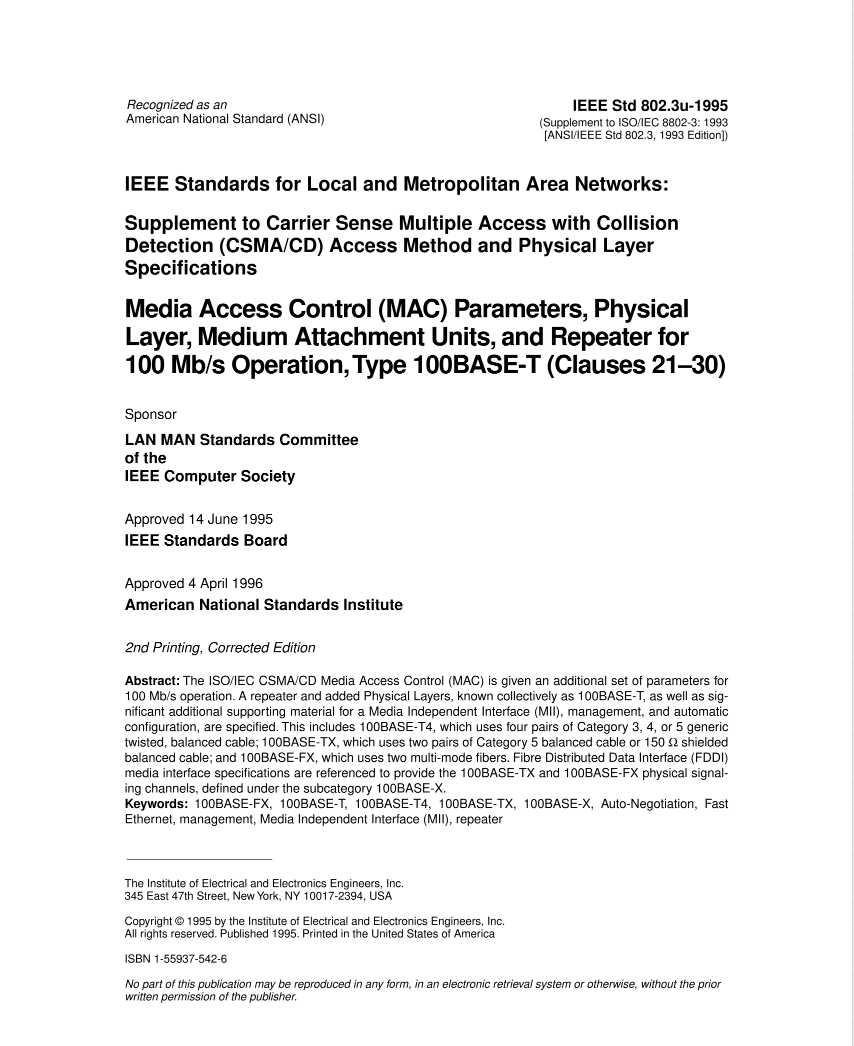

IEEE 802.3U padrão

100Base-TX: um padrão para transmissão de rede de 100 Mbps usando dois pares de cabos de pares torcidos com uma largura de banda de transmissão de 100MHz. Existem dois métodos de cabeamento para quatro pares de cabos Cat5e Twisted Part: The First usa pares 12 e 36 para transmissão de dados, conectados viaPlugues RJ45, com o par 12 enviando dados e o par 36 recebendo dados. O segundo usa pares 45 e 78 para transmissão de dados, com o par 45 enviando dados e o par 78 recebendo dados. Esse padrão foi o padrão Ethernet de 100 megabit mais antigo aplicado e atualmente é o padrão Ethernet mais utilizado no mercado.

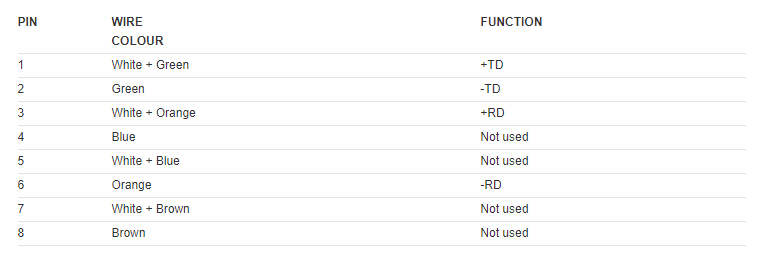

Uso de pares CAT5E no protocolo 100Base-T

100Base-FX: um padrão para transmissão de rede de 100 Mbps usandofibra óptica.

100base-t4: um modo meio duplex usando quatro pares de fios para transmissão de dados; O meio pode ser Cat3 ouCabos Cat5e Twisted Pair. Três pares transmitem dados, e um par detecta colisões e controla a transmissão ou recepção de dados. Também usaConectores RJ45.

Divisão de pares em 100Base-T4

Devido aos requisitos de aplicação do protocolo 100BASE-T4, os cabos Cat5E devem ser feitos com uma estrutura de quatro pares de cabos de pares torcidos para atender aos requisitos de 100Base-TX e 100Base-T4. Embora os protocolos 100BASE-TX e 100BASE-T4 usem o mesmo meio para transmissão, o 100Base-T4 usa um modo semi-duplex, o que é menos conveniente que 100Base-TX, portanto sua participação de mercado não é tão grande quanto 100Base-TX.

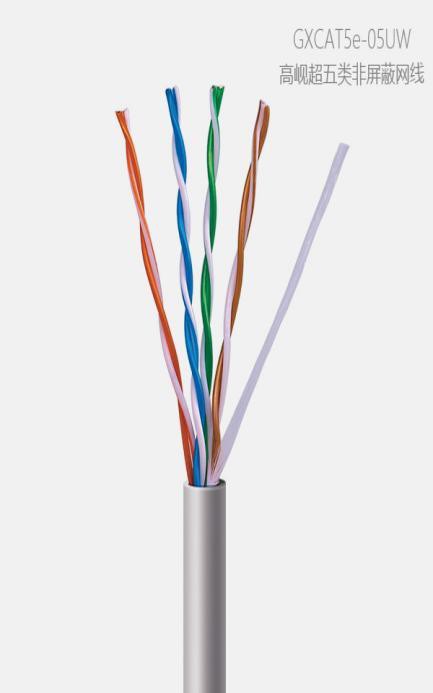

CAT5E PAI TWISTIDO NENDO NEMBLEIRO

Portanto, a maioria das redes de 100 megabits hoje é construída usando links 4- Core Cat5E.

According to the Cyberspace Administration of China, China has the world's largest optical fiber and 4G networks, with fixed broadband penetration rising from 52.6% in 2015 to 96% in 2020. According to the "China Broadband Development White Paper (2019)" released by the China Academy of Information and Communications Technology in 2019, as of the end of June 2019, the number of users with fixed broadband access rates of 100Mbps and above reached 335 million, representando 77,1%. Portanto, na China, atualmente há um grande número de redes de 100 megabits usando 4- Core Cat5eCabos de pares torcidos.

Crescimento das taxas de penetração doméstica de banda larga fixa e móvel na China

Além disso, o 'Relatório de Desenvolvimento da China Digital (2020) indica que durante o' 14º plano de cinco anos ', a China passará de 100 megabit para 1000 megabits redes. Então, os links CAT5E CORT5E estabelecidos anteriormente podem suportar velocidades de rede de 1000 megabits?

Para saber se os links 4- Core Cat5E podem atender aos requisitos de transmissão de redes de 1000 megabits, devemos primeiro entender os padrões relevantes para redes de 1000 megabits.

A camada física atual e os protocolos e padrões de camada de link digital para redes de 1000 megabits foram definidos pelo IEEE em 1999: IEEE STD 802.3AB. Este padrão introduziu quatro padrões médios de transmissão para redes de 1000 megabits: 1000Base-LX, 1000BASE-SX, 1000BASE-CX e 1000BASE-T.

IEEE STD 802.3AB

Entre eles, 1000Base-LX, 1000Base-SX e 1000Base-CX são protocolos de 1000 megabit com fibra óptica como meio de transmissão.

1000Base-T: Uma rede Ethernet completa de duplex usando quatro pares de cabos de pares torcidos, exigindo um link 4- em par Cat5E com uma largura de banda de 100 MHz. Ele usa codificação complexa para atingir 250 Mbps por fio, mas a alta interferência requer fortes recursos de processamento em dispositivos interativos.

Diagrama de conceito de transmissão 1000Base-T

Com a introdução deCabos CAT6, o Grupo de Trabalho IEEE 802.3 atualizou o padrão de 1000 megabits para cabos de cobre: ​​1000base-tx. O 1000Base-TX também é baseado em quatro pares de cabos de pares torcidos, operando no modo completo-duplex (cada par de fios transmite bidirecionalmente). Ao contrário de 1000Base-T, 1000Base-TX usa dois pares de fios para transmissão de dados e dois pares para recepção de dados, com a taxa de transmissão de cada par sendo 500 Mbps.

Diagrama de conceito de transmissão 1000Base-TX

De acordo com a fórmula de Shannon: c=blog (1+ s/n), sabemos que aumentar a taxa de transmissão significa precisar de mais largura de banda e melhores recursos anti-interferência. Obviamente,CAB6 CABOS TWISTIDOCom uma largura de banda de transmissão de 250MHz, um esqueleto em forma de cruz para isolar e consertar os quatro pares de fios e reduzir a interferência entre os pares pode atender totalmente aos requisitos de transmissão de 1000Base-TX.

Claude Shannon

Devido aos cabos de par de pares torcidos CAT6 com maior largura de banda de transmissão e melhores recursos anti-interferência do que os cabos de par de pares Twisted CAT5E, links Ethernet usando 1000base-TX como o protocolo de transmissão não requer design especial de circuito para dispositivos interativos. Portanto, 1000Base-TX foi calorosamente recebido pelo mercado após sua introdução, e os principais fabricantes produzidos ativamenteCabos CAT6Isso atendeu aos requisitos padrão, promovendo a aplicação de 1000Base-TX.

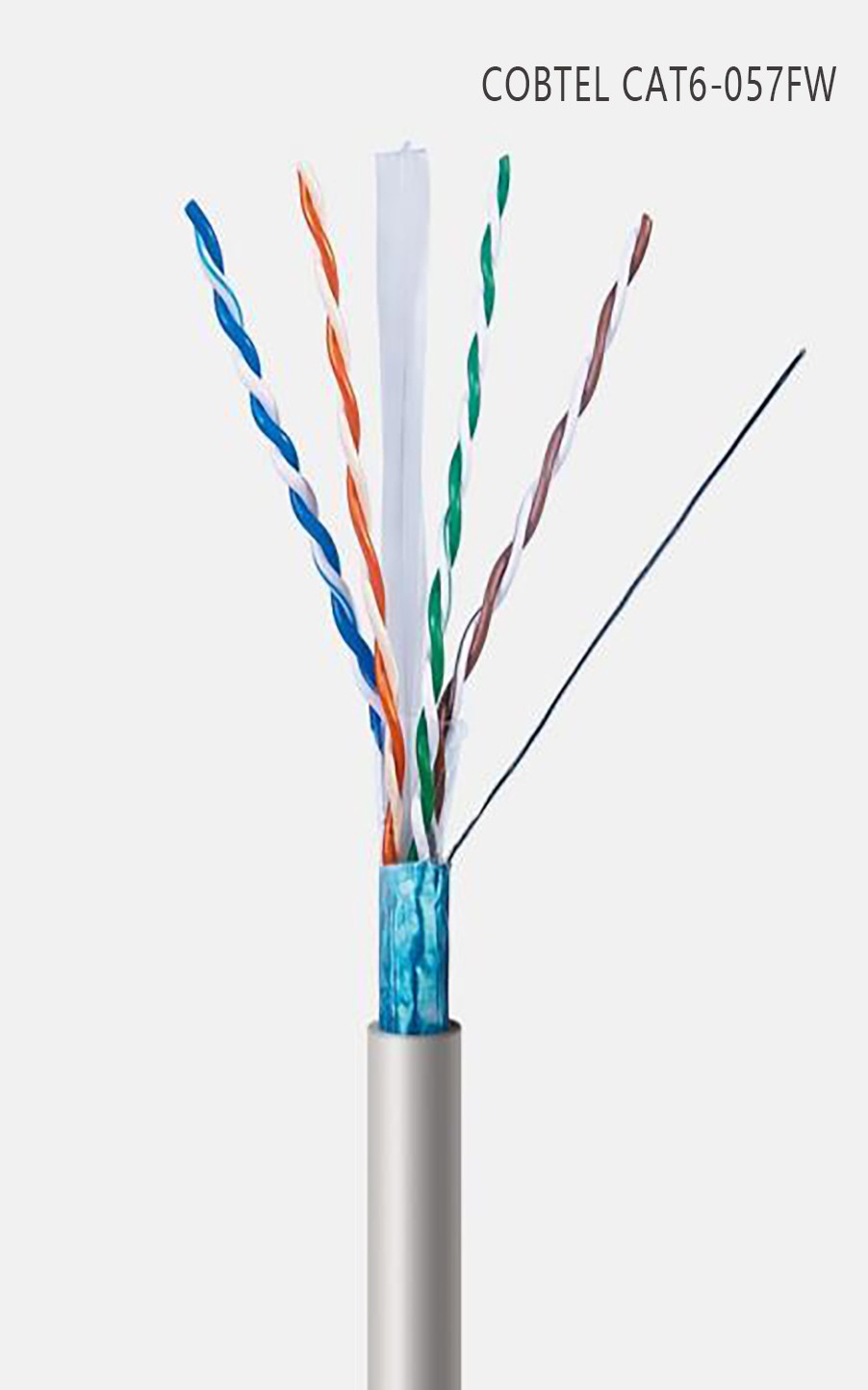

CAT6 PAI TWISTIDO NENDO NEMBLEIRO



Os padrões atuais de 1000 megabit não consideram 4- links CAT5E CAT5E como um meio viável. Teoricamente, 4- Core Cat5E não pode suportar redes de 1000 megabits. Isso pode ser entendido através dos seguintes dados experimentais.

Resultados reais do teste de velocidade de transmissão de 4- links CAT5E CORE

O experimento utilizou dois computadores equipados com 10- cartões de rede Gigabit, SSDs e um 90- medidor 4- CORE CAT5E Link sem campo com apenas doisConectores RJ45. O desempenho real do link foi testado como administrador em CMD. O primeiro teste foi transmitir um pacote de dados de 1000 megabit para o servidor para detectar a velocidade da rede. Os resultados mostraram que a taxa de transmissão do link 4-} CORT5E foi de 76,7 Mbps por segundo, que é uma rede de 100 megabits. O segundo teste definiu a taxa de transmissão para 1000Mbps e depois acessou o servidor. Os resultados mostraram que, embora a camada física pudesse ping com sucesso, os dados não foram transmitidos. De acordo com o princípio do barril de madeira, sabemos que a placa de rede {7}}} Gigabit não é o problema. Portanto, o problema é que o link 4-} CORT5E não pode transmitir redes de 1000 megabits. O experimento mostra que os links 4- Core Cat5E são limitados a redes de 100 megabits. Com saída de 1000 megabit, o servidor não transmite dados. Portanto, podemos confirmar que o link 4-} CORT5E não pode ser usado para links de 1000 megabit. Durante o período "14º plano de cinco anos", para concluir a atualização de redes de 100 megabits a 1000 megabits, as redes de 100 megabits existentes que foram com cabelos devem ser recolocadas. Embora o 1000Base-T possa usar 8- Core 4- em pares CAT5E Cabos para transmissão de rede de 1000 megabits, devido à sua grande pistola, requer portas de dispositivo interativas especiais. Seu desempenho de custo não é maior que o dos links CAT6. Além disso, de acordo com os requisitos de projeto do GB/T 50311-2016 "Código para o design de engenharia de sistema de cabos estruturados": a vida útil do serviço do sistema de cabeamento estruturado não deve ser inferior a 15 anos. Portanto, o cabeamento atual deve considerar as necessidades de atualização da rede que possam surgir nos próximos quinze anos. Isso pode evitar a necessidade de substituir todo o link de cabeamento devido a atualizações de rede.



"Código para design de engenharia de sistema de cabos estruturados"

Portanto, recomendamos o uso de produtos Cat6 Link na construção de redes de 1000 megabits. Porque, no futuro próximo, as redes de 1000 megabits não poderão atender às nossas necessidades diárias de banda larga. São possíveis atualizações de banda larga fixadas para 2,5 GBASE-T, 5GBASE-T ou até 10GBASE-T. O CAT6 pode atender totalmente às necessidades de atualização dessas três redes. Abaixo estão os resultados do teste Fluke para 2,5 GBase-T, 5GBASE-T e 10GBASE-T com base nos links não blindados CABTEL CAT6.

Site de teste Fotos de 2.5gbase-T, 5gbase-T e 10gbase-T Performance de transmissão de links não blindados CAT6



2,5 GBASE-T RESULTADOS DE TESTE DE DESEMPENHO DO COBTEL CAT6 Links não blindados



Resultados do teste de desempenho 5gbase-t de Cobtel Cat6 Links não blindados



Resultados do teste de desempenho 10GBASE-T de links não blindados Cobtel Cat6

Os resultados dos testes Fluke confirmam que os links Cobtel CAT6 não suportam totalmente as redes de 2.5 GBase-T, 5GBase-T e 10GBASE-T. No entanto, é importante observar que, nos testes de 10 GBase-T, os links CAT6 não blindados atendem apenas aos requisitos mínimos de ACR-F e PS ACR-F. Enquanto os links CAT6 não blindados podem lidar com 10gbase-T em ambientes simples, condições eletromagnéticas complexas podem exigir links blindados de Cat6 ou Cat6a.
