Cabo 3G SDI: como escolher o melhor

Os cabos 3G SDI desempenham um papel vital na transmissão de vídeo digital . Este artigo aborda os principais fatores a serem considerados ao escolher os cabos 3G SDI .

Em aplicativos como Telecom, Security Systems e Broadcast TV,cabo coaxialO desempenho afeta diretamente a estabilidade do sinal e a resistência à interferência . Como você escolhe o cabo coaxial SDI certo entre tantas opções?

MAIS DE IMPEDância:
Existem dois tipos principais de impedância para cabos coaxiais: 50 ohms e 75 ohms . A impedância deve corresponder com precisão a interface do seu dispositivo-ou você receberá um salto de sinal, enfraquecendo ou mesmo o sistema falhas .

Como abordamos antes nesta série, os cabos 75- ohm são padrão para sistemas de vídeo de banda base e sinais de RF de TV a cabo, enquanto os cabos 50- ohm funcionam melhor para engrenagem de alta frequência .

Os sistemas de áudio normalmente usam 50- ohm impedância, que geralmente cria desafios correspondentes .

A incompatibilidade de impedância causa a reflexão do sinal, aparecendo como ultrapassada nos diagramas oculares-um sinal claro de problemas de transmissão . quando correspondente corretamente, os sinais são absorvidos de maneira limpa ., mas quando a impedância não corresponde, você obtém o sinal de que o sinal de repente com a qualidade da transmissão.}}}}}}}}}}

O material condutor é um fator crítico ao escolher cabos coaxiais . atualmente, a opção de mais alta grau no mercado é o cobre sem oxigênio (OFC), embora existam alternativas de cobre e alumínio revestido de cobre .

Cobre sem oxigênio (OFC)
Como a escolha do premium entre os condutores de núcleo de cobre, o fio de cobre sem oxigênio apresenta resistência excepcionalmente baixa (menos de 30 ohms por 300 metros), fornecendo condutividade superior ., isso permite distâncias de transmissão de sinal estendidas com perda de pacote mínima (degradação do sinal).}, consequentemente, de cores que são padrão (e.g., data/AV) cables-including Ethernet cables, video signal lines, and top-tier USB data cables. Beyond excellent conductivity, OFC ensures stable signal integrity and enhanced safety. Unlike bronze (an alloy) or pure copper conductors, OFC resists oxidation over time, significantly Extender a vida útil do serviço .

Essas vantagens o tornam o material principal preferido para a transmissão sensível de sinal . os padrões nacionais de cabos da China agora recomendam o OFC, embora seu complexo processo de fabricação resulte em custos mais altos .

Cobre puro
Para verificar o cobre puro, confirme se um magnéteo não adere a ele . mais difícil do que o OFC, mas com maior resistência (~ 100 ohms/300m), o cobre puro oferece transmissão de sinal razoavelmente estável-por mais curta faixa mais curta, mais uma faixa mais curta, e uma vida mais curta e mais curta.}} ID} ID IS IST IST IST {}}}}

Para verificações de qualidade rápida durante a compra, meça a resistência com um multímetro e converta leituras em um valor de referência 100- medidor .



Alumínio vestido de cobre
A opção mais econômica devido aos seus baixos custos de produção . para identificar o alumínio revestido de cobre: ​​corte o fio-o alumínio interno parece silverso-branco, enquanto a camada de cobre externa é distintamente amarela .



Cobre banhado a estanho
Ideal para uso externo, graças ao seu revestimento de lata resistente à corrosão sobre cobre puro (tipicamente bronze ou cobre vermelho) . reconhecível por seu exterior prateado e interior dourado, a camada de lata impede o oxidação, protegendo o alto-PEIRSURITY, sua exposição ao ar, a oxidação não é a oxidação, a seleção de oxidação, a sua exposição ao ar do cobre.}, embora não Resistência .

O medidor de fio indica o tamanho do diâmetro do cabo . diâmetros maiores reduz a atenuação do sinal em relação às distâncias de transmissão equivalentes, mas diminuem a flexibilidade e aumentam os custos .

Na transmissão de vídeo da banda base, a escolha predominante é Syv-A 75- ohm, o cabo coaxial isolado por polietileno sólido . o syv 75-3} suporta 100-300 metros; Syv 75-5 atinge 300-500 metros; and SYV75-7 extends coverage to 500–800 meters. Note that "75" denotes 75-ohm impedance, while suffix numbers (e.g., -3, -5, -7) indicate conductor espessura .

Another coaxial cable type, SYWV, features physically foamed polyethylene insulation. Ideal for RF transmission, it serves satellite/cable TV distribution and long-range video intercom systems. The key difference is in the insulation: SYWV uses foaming technology that yields an opaque, bright white finish despite both cables employing PE polyethylene.



Muitos fabricantes oferecem variantes especializadas (E . g ., projetos de blindagem aprimorada ou flexíveis) adaptados às necessidades da indústria de vídeo . Escolha com base em seus requisitos . nacional geralmente incluem os tipos listados acima.}

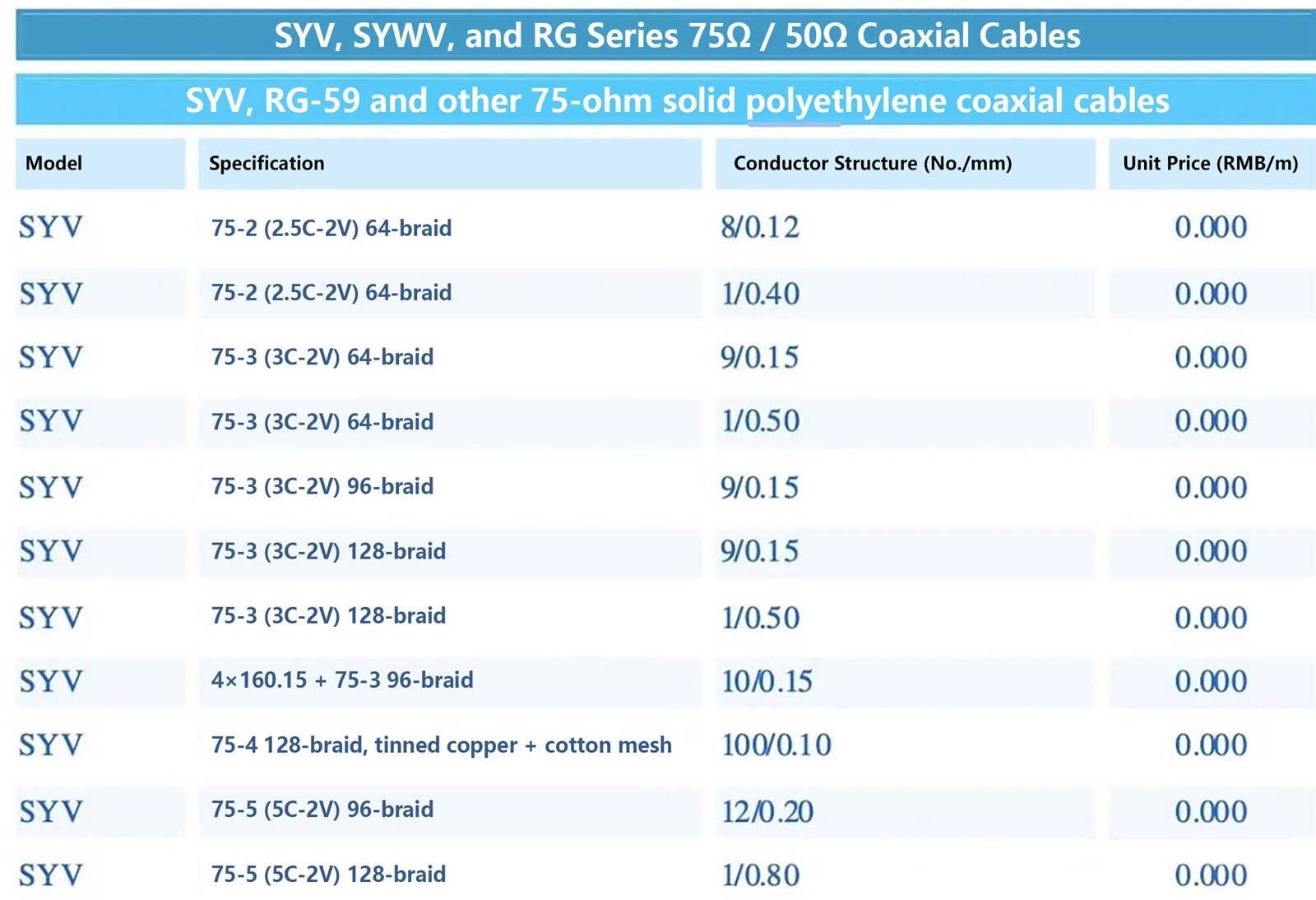

A camada de blindagem determina a capacidade anti-interferência de um cabo durante a transmissão do sinal, atuando como o "escudo protetor.." O material e a estrutura dessa camada determinam a resistência do cabo à interferência eletromagnética (emi) {.}}} cálculos de alta qualidade tipicamente empregando a mamada dupla fértil fã de férrea férosa ({2}}} + de alta qualidade tipicamente empregando a brechas de layer férrodo fértil ({2}}}} + de alta qualidade tipicamente empregando a brechas de layer férrodo fértil ({2}}} + de alta qualidade " Ravidir, alcançando a eficácia da blindagem superior a 95%. As especificações modernas dos cabos geralmente exibem claramente a contagem de tranças para instância, syv -75-3-64, onde o número final indica 64 fios de trança . Configurações comuns incluem 64, 96 e 128; Contagens mais altas denotam blindagem mais densa e desempenho superior .



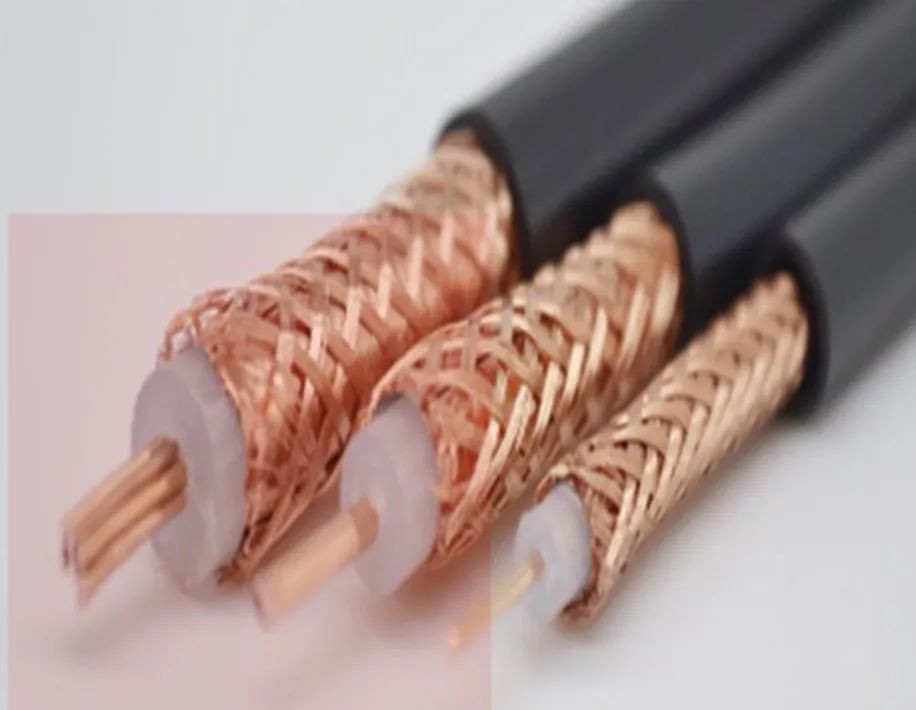

Os cabos coaxiais de blindagem única utilizam uma malha trançada de cobre de camada única, oferecendo flexibilidade e flexibilidade excepcionais . no entanto, como esse design de tecelagem aberta carece de gabinete completo, esses cabos experimentam vazamentos de sinal perceptíveis e amplitude e estabilidade de fase comprometidas.}}}}



Eles se adequam aos ambientes com interferência mínima, mas requerem construção totalmente blindada quando roteado paralelo a RF ou cabos de potência de alta tensão . incorporando uma camada de papel alumínio interna permite a transmissão de sinal completamente fechada, preservando a flexibilidade-uma solução amplamente adotada no design de cabos coaxial moderno.}}

Uma abordagem alternativa emprega uma trança de cobre em estanho tratada na superfície, que aumenta a resistência mecânica, mantendo a eficácia completa da blindagem, tornando-a viável para aplicativos de transmissão de vídeo de banda base .

Em resumo, os cabos de sinal SDI exigem blindagem menos rigorosa do que os cabos de transmissão de RF (E . g ., sistemas CATV) . blindagem dupla geralmente é suficiente, com configurações triplas ou quadrupleiras raras, exigidas na prática .}}



(NOTA: Contagens de tranças (64/96/128) Consulte o número de fios condutores por contagens de alto nível de seção transversal fornecem uma cobertura mais abrangente contra a interferência .)

Na seleção de cabos coaxiais, o material da jaqueta externa é igualmente crítico . projetado para proteger a estrutura interna do cabo, esses jaquetas são normalmente fabricados a partir de PVC, PE, ouLSZHOs materiais, com o PVC sendo os mais prevalentes ., as funções primárias incluem impermeabilização, resistência à umidade, resistência à abrasão, proteção contra corrosão e blindagem UV - todos contribuindo para a longevidade do cabo estendido .

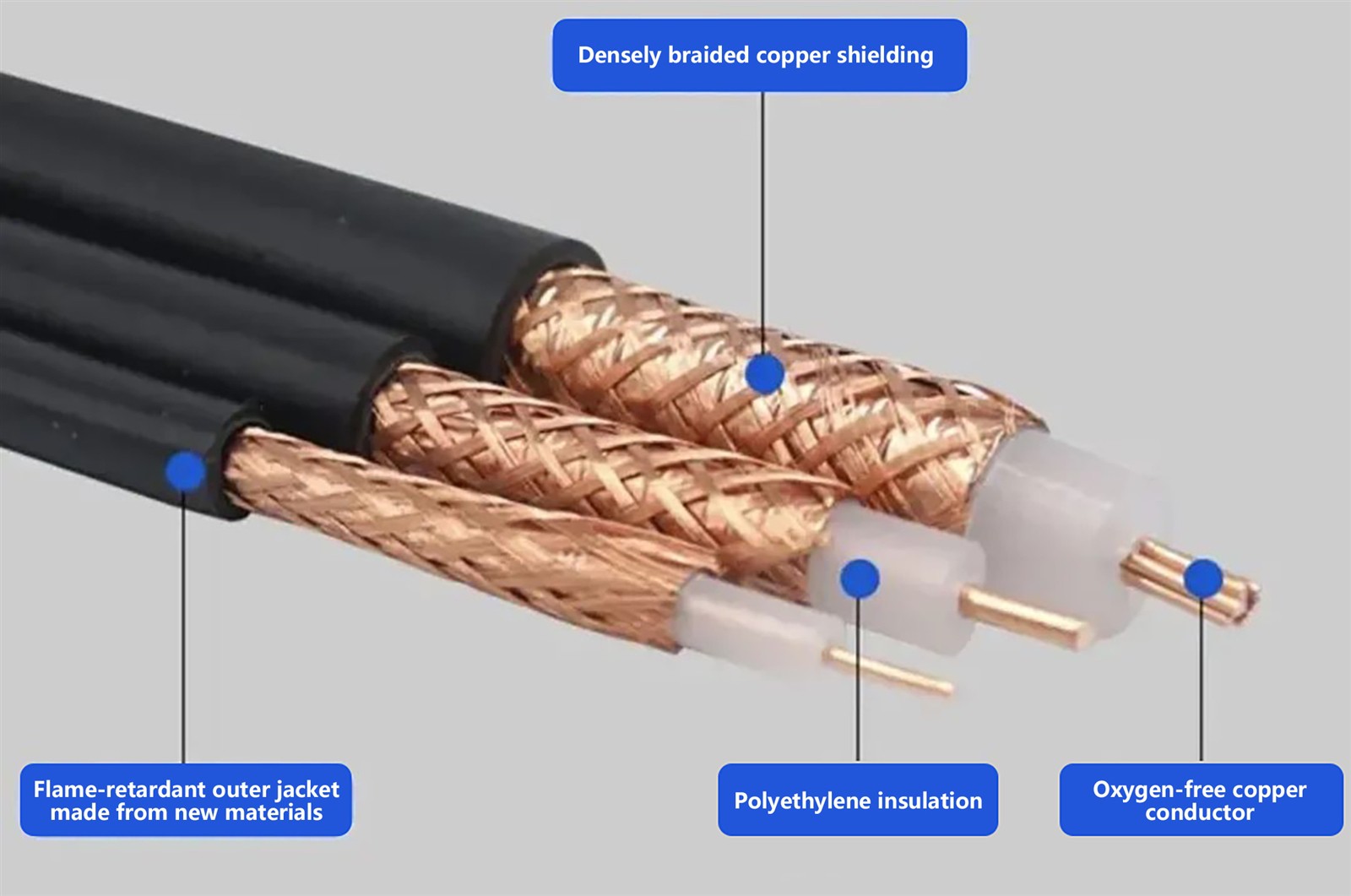

Para aplicações de transmissão de vídeo, como os cabos coaxiais do Syv75, as jaquetas de PVC permanecem dominantes devido à sua relação custo-benefício . quando aprimoradas com retardantes de chama, eles demonstram resistência a incêndio mensurável .

O alto teor de cloro do PVC inibe ativamente a disseminação da chama durante a combustão . após a exposição ao fogo, o PVC se decompõe em gás de cloreto de hidrogênio, que serve funções de proteção dupla: diluição de oxigênio no ar ambiental e formação de uma camada de oxigênio nas superfícies queimadas {2}

Ao oferecer essas vantagens, as propriedades do Retardente de Flames do PVC têm limites operacionais . durante incêndios de alta energia, embora mais resistentes que os plásticos padrão, as jaquetas de PVC suavizam progressivamente e se deformem sob o calor sustentado, a diminuição de seus recursos de proteção .}}, que é de queima de queimadores, a queima de queimadores, a queima de queimadores, a queimadores de queimadores, a queimadores, a queima e a queima de queimadores, o que é o que é o que é o que é o que é o que é o que é o que é o que é o que é o que é o que é o que é o que é o que é o que é o que você está fazendo com o máximo, o que é o valor de alta energia e a deformação e a deformação e a deformação e a queda de um que é um que é um que é um que é um que é um que é um que é um que é um que é um produto de alta qualidade. impedir significativamente os esforços de evacuação e combate a incêndios .

Consequentemente, em ambientes de alto risco com padrões rigorosos de segurança contra incêndio-como salas de equipamentos ou centros de monitoramento com ocupação densa-recomendamos especificamente LSZH (Baixo fumaça zero halogênioJackets . Essas alternativas livres de halogênio eliminam as emissões de fumaça tóxica, apesar do custo premium, tornando-as essenciais para instalações críticas de segurança na vida .
