Padrões de cabo de rede: TIA, EIA, ISO11801, EN50173

No artigo de hoje, discutiremos alguns cabo de rede doméstica e internacional padrões e especificações relacionadas acabos de rede.

Vamos nos concentrar nos seguintes padrões de cabo de rede: TIA, EIA, ISO11801, EN50173

1. Quais padrões se aplicam aos cabos de rede?



Organizações como a Comissão Eletrotécnica Internacional (IEC) e a Associação da Indústria de Telecomunicações (TIA) estabeleceram padrões para cabeamento de rede, como a série TIA/EIA -568. Esses padrões estabelecem uma distância máxima de transmissão de 100 metros paracabos de par torcido(por exemplo, cat5e, cat6, cat6a) para garantir que as métricas de desempenho, como taxa de dados e taxa de erros, sejam atendidas.

Na China, o nacionalcabo de redepadrão for is gb/t 11818-2002. De acordo com esse padrão, os cabos de rede são divididos principalmente em cinco categorias. Diferentes tipos de cabos de rede têm diferentes velocidades de transmissão e faixas de frequência, tornando -os adequados para vários cenários e requisitos de transmissão. O padrão especifica a estrutura, forma, requisitos técnicos, métodos de teste, embalagem e rotulagem de cabos de rede. De acordo com este padrão,cabos de rede são divididos principalmente em cinco categorias: Cat5,Cat5e, Cat6, Cat6a, eCAT7. Diferentes tipos de cabos de rede têm diferentes taxas de transmissão e faixas de frequência, atendendo às necessidades de vários cenários.



O padrão ISO/IEC 11801, "Tecnologia da informação - cabeamento genérico para instalações de clientes", é mantido pelo comitê ISO/IEC JTC1 SC25. Este padrão descreve como projetar um genéricocabos estruturadosSistema para vários aplicativos de rede, que também podem ser usados ​​para sistemas de controle, automação industrial, HDBase-T e outras aplicações. Os níveis de desempenho e distâncias de transmissão depar torcidoefibra ópticaOs cabos são claramente definidos nesse padrão.



EN 50173 (ou Celenecen 50173, "Tecnologia da informação - sistemas de cabeamento genérico") é um padrão europeu semelhante ao ISO 11801, mas mais rigoroso. Por exemplo, cabos de par torcido normalmente usamBaixa foda, zero-halogênioMateriais.



2. IEC/TIA 568 Padrão para cabos de rede

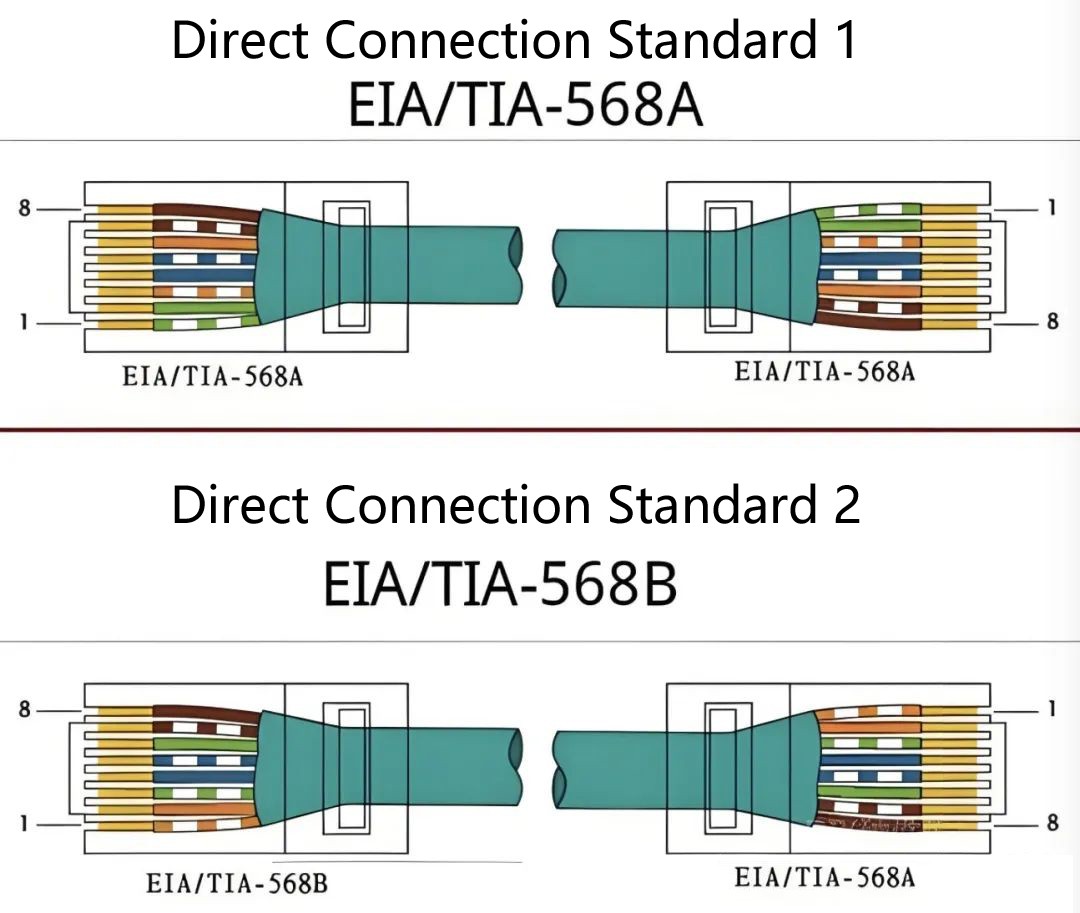

O padrão TIA 568 (também conhecido como ANSI/TIA 568, "Tecnologia da informação - cabos de instalações do cliente") é um padrão norte -americano desenvolvido pela TIA, definindo padrões de cabeamento de telecomunicações para edifícios comerciais. O padrão especifica várias categorias de cabos de pares torcidos e suas frequências, incluindo CAT5E (100MHz), CAT6 (250MHz), Cat6a (500MHz) e Cat8 (2000MHz). Normalmente, a resistência do link de rede sob este padrão é de 150Ω. A maioria dos técnicos conhece esse padrão devido às seqüências de fiação 568A e 568B.

No entanto, o padrão IEC/TIA 568 cobre muito mais, incluindo:

- A composição de sistemas de cabeamento estruturados

- Elementos de design de vários subsistemas em sistemas de cabos estruturados

- Seleção de produtos para vários subsistemas em sistemas de cabos estruturados

- Níveis de desempenho de sistemas de pares torcidos equilibrados

- Níveis de desempenho de sistemas de fibra óptica

- Projeto de sistemas de cabeamento estruturado para edifícios comerciais



O padrão ANSI/TIA/EIA {{0}}. ANSI/TIA -568. C.1: Padrão de cabeamento de telecomunicações para edifícios comerciais - ANSI/TIA -568. C.2: Par de telecomunicações de par de pares de telecomunicações equilibradas e conexão padrão de hardware - ANSI/TIA {14}}. C.3:Fibra ópticaCaple e conexão padrão de hardware [1]



3. ISO 11801 e EN 50173 Padrões para cabos de rede



A ISO 11801 é um padrão genérico reconhecido globalmente para cabos estruturados, amplamente aplicável ao cabeamento de edifícios comerciais, cabeamento industrial, cabeamento doméstico,data centercabos e instalações de serviço de construção de cabeamento. Semelhante ao padrão TIA 568, os cabos de par torcidos equilibrados nesse padrão usam materiais de isolamento termoplástico; No entanto, a resistência do link de rede sob este padrão é 100Ω.

A tabela abaixo mostra a correspondência entre as notas de link do canal e o par de torcida//conector RJ45notas.



A série padrão EN 50173 inclui cinco partes (en 50173-1 para en 50173-5), cobrindo as aplicações de TI em salas de comunicação neutra. - en 50173-1: requisitos gerais - en 50173-2: edifícios de escritórios - en 50173-3: edifícios industriais - en 50173-4: unidades residenciais - en 50173-5: data centers

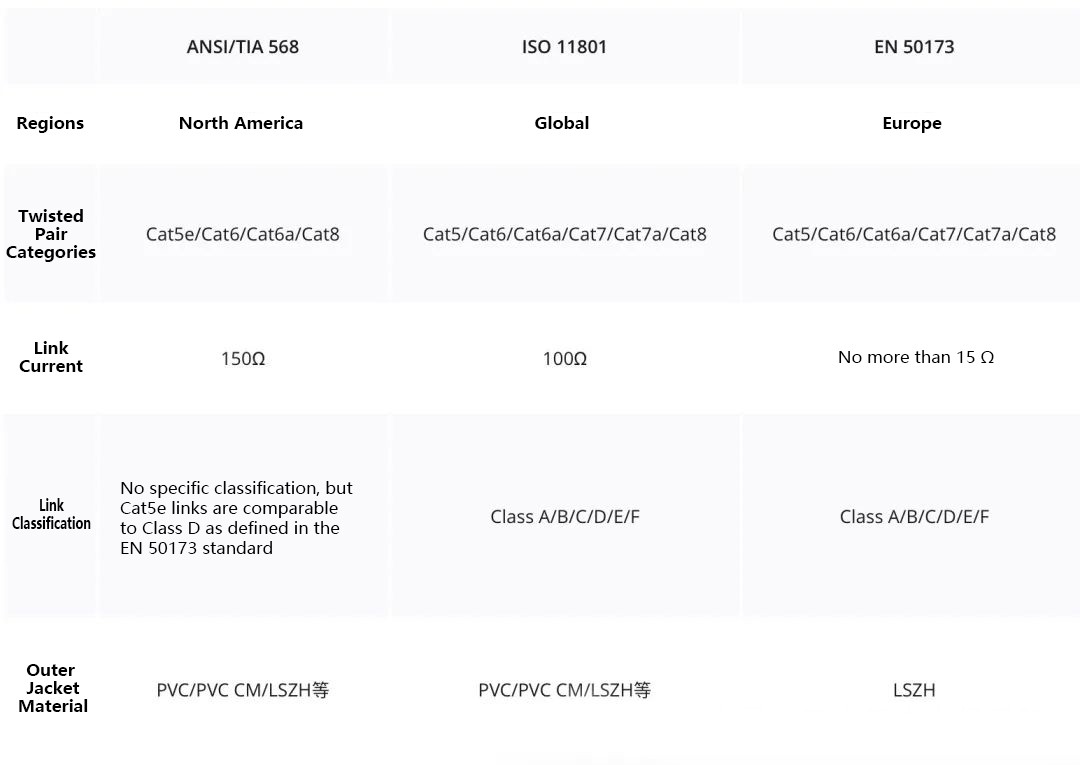

4. Diferenças entre vários padrões para cabos de rede



O TIA 568 é o padrão de cabeamento mais antigo, a ISO 11801 é a mais amplamente utilizada e EN 50173 é o mais rigoroso dos três. Embora os ambientes de aplicativos desses três padrões (como redes de campus, edifícios comerciais etc.) sejam basicamente os mesmos, eles diferem em categorias, resistência, níveis, materiais e outros aspectos.
